气动夹紧式机加工用虎钳结构设计

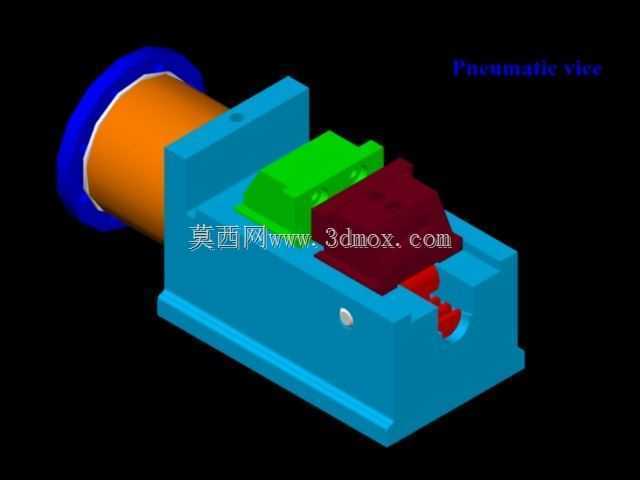

这款气动虎钳主要面向普通铣床、小型加工中心、钻床等机加工工位的工件装夹场景，相比传统手动螺旋虎钳，它依靠气缸输出直线推力完成钳口的夹紧与松开动作，能大幅降低操作工人的装夹劳动强度，在批量小件加工场景下，可有效缩短单工位装夹辅助时间，提升整线加工节拍。从结构布局来看，驱动气缸横向布置在钳体尾部，缸体通过法兰与固定钳身刚性连接，气缸活塞杆直接与活动钳身的传动块相连，省去了传统手动虎钳的螺旋副传动结构，活动钳身沿钳身基座的平导轨做直线往复运动，导轨面采用了窄长导向结构，可保证活动钳身移动过程中的直线度，避免夹紧过程中出现钳口偏摆，影响工件装夹定位精度。钳口部分采用了可更换式设计，活动钳身与固定钳身的钳口安装面均预留了沉头螺钉安装位，可根据加工工件的材质、外形更换不同齿形、不同材质的钳口板，比如加工软质铝合金工件时可更换铜质钳口避免夹伤工件表面，加工毛坯件时可更换带尖齿的淬火钢钳口提升夹紧摩擦力，防止切削过程中工件移位。设计过程中优先考虑了安装适配性，钳体基座底部预留了标准T型槽安装螺栓的让位槽，可直接适配多数机加工设备工作台的标准T型槽间距，不需要额外制作过渡安装板，安装时只需将T型螺栓穿入基座槽内，锁紧螺母即可完成虎钳在设备工作台上的固定，基座底面做了平面度精加工处理，可保证钳身安装后与工作台面的平行度要求，避免装夹基准出现偏差。夹紧力的输出匹配了常规小件加工的需求，气缸缸径选型兼顾了足够的夹紧推力与紧凑的外形尺寸，不会因为驱动部分体积过大占用过多工作台加工空间，活动钳身的行程设置覆盖了常规小型零件的装夹尺寸范围，可满足多数批次化加工零件的装夹开口需求。在结构细节上，钳身内部做了空腔减重设计，在保证整体刚性的前提下降低了虎钳自身重量，方便工位间的转运调整，导轨面处预留了润滑脂注油孔，日常维护时可定期注入润滑脂降低导轨磨损，延长工装使用寿命，气缸与活动钳身的连接部位采用了浮动接头结构，可抵消少量安装同轴度误差，避免活塞杆长期受径向力出现密封件磨损、气缸漏气的问题。实际使用中，这类气动虎钳可配套车间的集中供气管路使用，通过脚踏阀或者手动换向阀即可控制钳口的开合，操作人员可双手完成工件的对位放置，踩下脚踏开关即可完成夹紧，相比手动转动丝杠夹紧的操作方式，装夹效率提升明显，同时气动夹紧的输出力稳定，可避免手动夹紧时力度不均导致的工件变形或者夹不牢的问题，尤其适合薄壁类小型零件的批量加工装夹作业。
