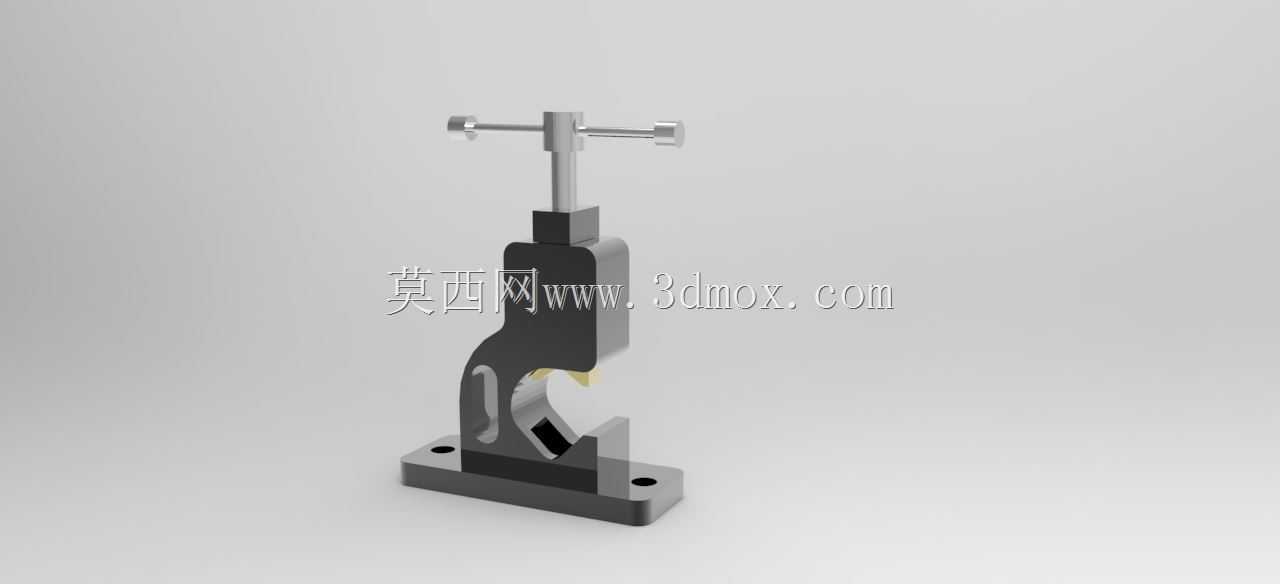

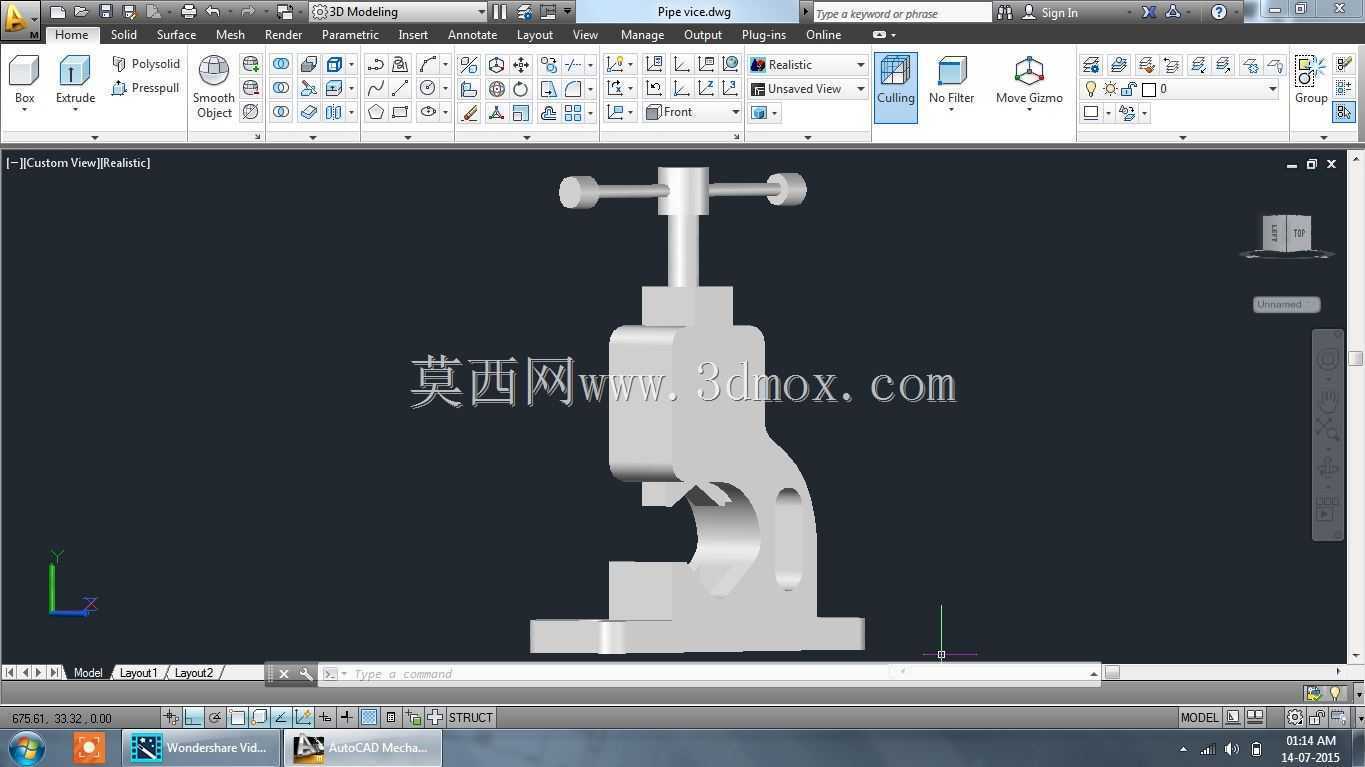

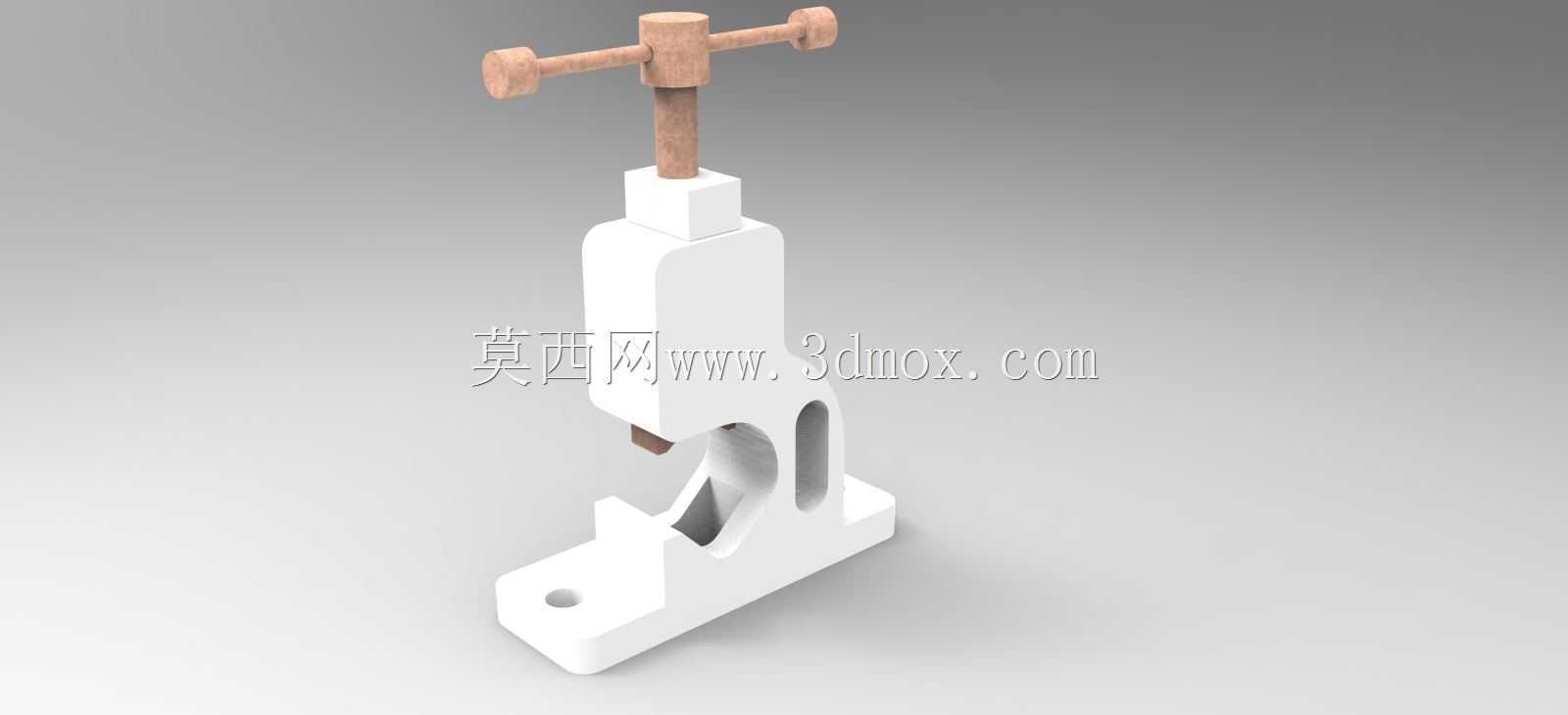

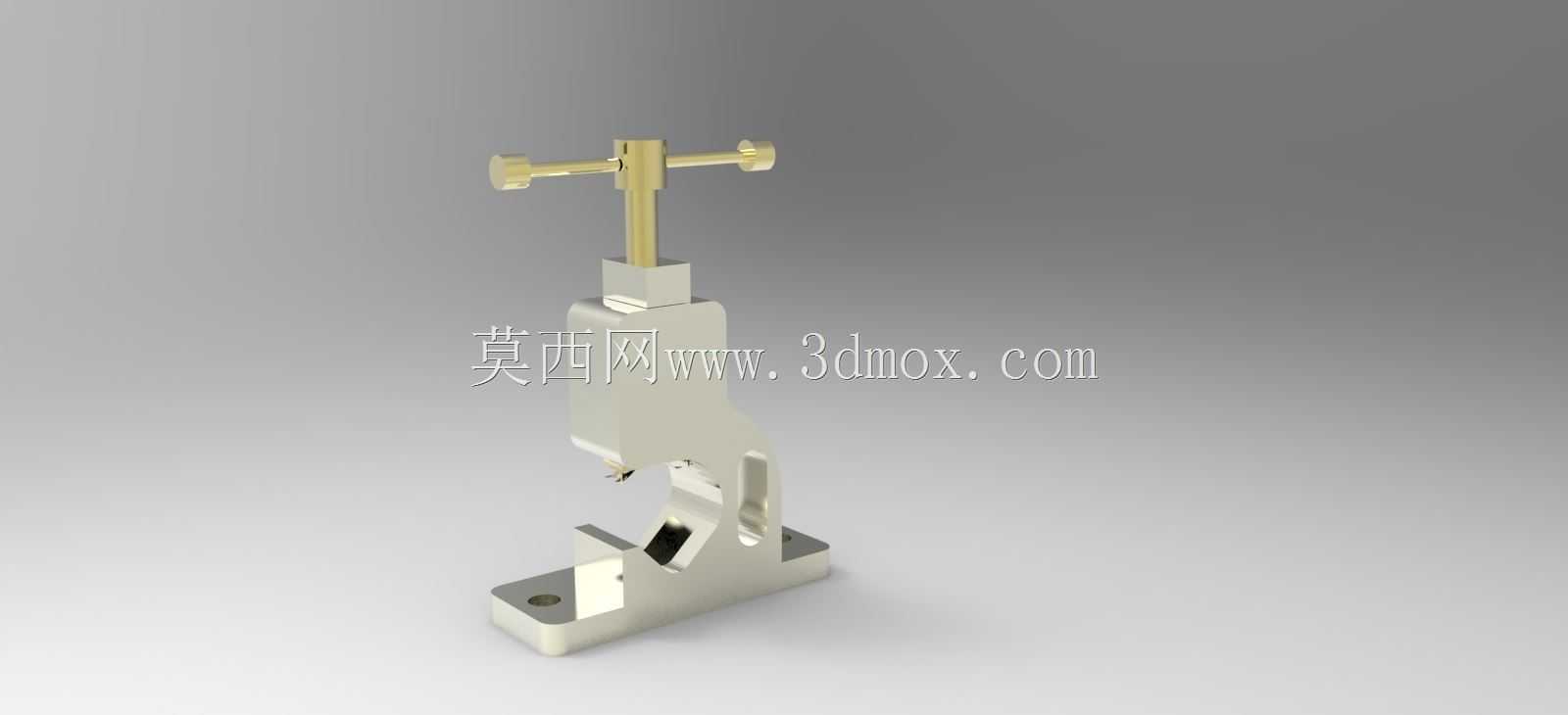

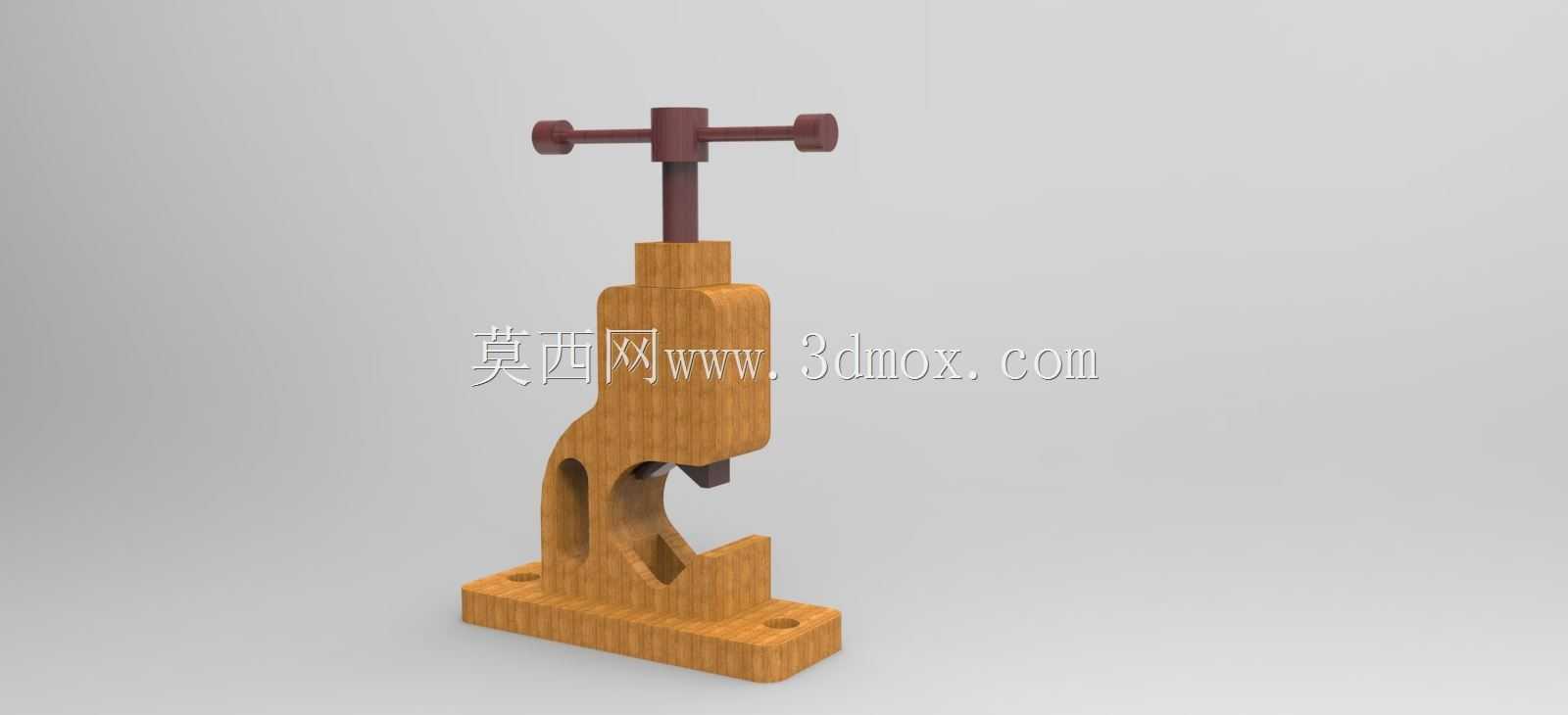

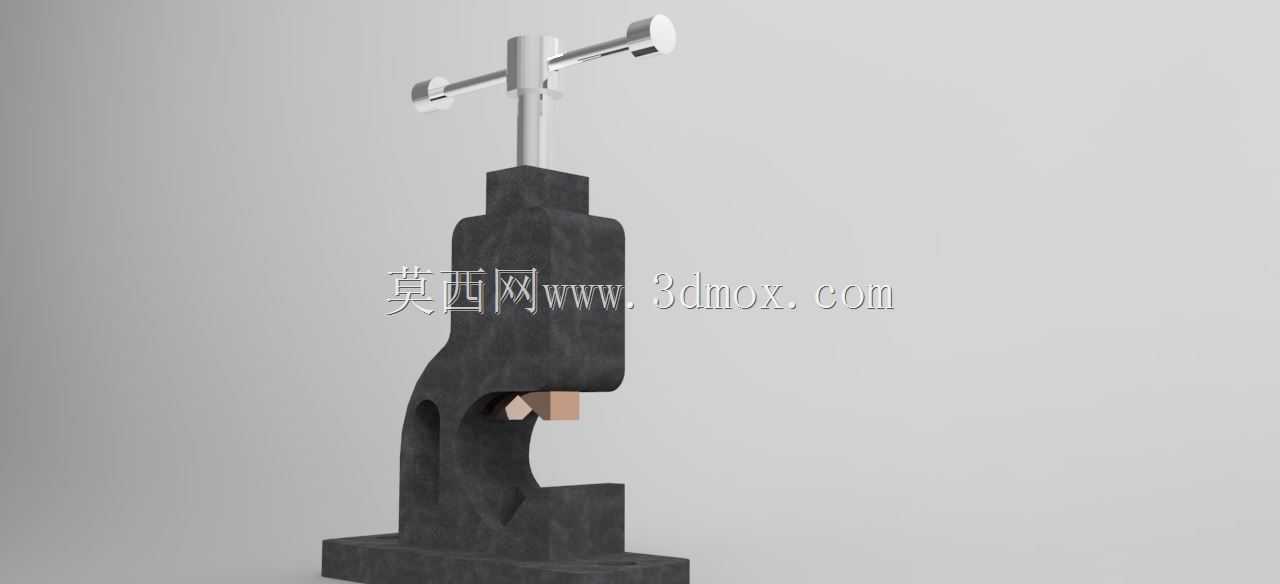

管道加工用台虎钳三维结构设计

在管道预制、现场维修、小型五金加工的作业场景里，这类台虎钳是工位上离不开的基础装夹载体，和普通平口虎钳的差异点在于钳口位置做了适配圆形管件的弧形让位结构，装夹时不会把薄壁管夹变形，也能避免圆管在锯切、套丝、打磨工序里出现打滑转动的问题。从结构设计逻辑来看，整体采用一体式铸铁基座的布局思路，基座底部预留了两个对称的安装沉孔，适配常规钳工台的T型槽安装间距，安装时不需要额外做转接板，直接用螺栓锁紧就能保证作业时的整体刚性，不会因为夹持力过大出现基座翘曲的情况。传动部分采用梯形丝杠副的传动方案，相比普通三角螺纹，梯形螺纹的牙型强度更高，耐磨损性能更好，长期反复开合使用也不容易出现螺纹滑牙的问题，丝杠顶端的操作手柄采用十字对称结构，施力时力臂长度经过匹配，单人徒手操作就能输出足够的夹持力，不需要额外加接延长杆，避免过载导致丝杠变形或者钳身断裂。活动钳身和固定钳身的配合面采用燕尾导轨结构，导向间隙可以通过侧面的调节螺钉进行微调，长期使用出现磨损后，不需要更换整体部件，只需要调整镶条的压紧量就能恢复导向精度，减少维护成本。钳身的开口行程覆盖了常规小口径管道的装夹需求，从直径几毫米的细铜管到几十毫米的镀锌钢管都能稳定夹持，钳口位置的弧形槽做了防滑齿处理，齿形角度经过优化，既能咬住管件表面防止转动，又不会因为齿尖过于尖锐在管件表面留下过深的压痕，影响后续管路连接的密封性能。在实际使用场景中，这类虎钳除了管道加工作业，也可以临时装夹小型方形工件，完成钻孔、锉修、小零件装配等工序，固定钳身的平面部分做了平整处理，作为小型工件的支撑基准面，平面度控制在合理公差范围内，装夹方形零件时不会出现倾斜错位的问题。整体结构没有多余的复杂部件，所有受力部位都做了圆角过渡处理，避免应力集中导致的部件开裂，丝杠末端设置了限位挡块，防止操作时活动钳身从导轨上脱出，造成安全隐患。从安装边界来看，整体高度适配常规钳工台的操作高度，操作人员站立作业时，手肘自然下垂就能操作手柄，不需要过度抬臂或者弯腰，符合工位操作的人机工程要求，基座的占地面积小，不会占用钳工台上过多的操作空间，预留的作业区域可以放置待加工工件和常用工具，提升工位的空间利用率。
