20x40规格V型槽工业铝型材结构

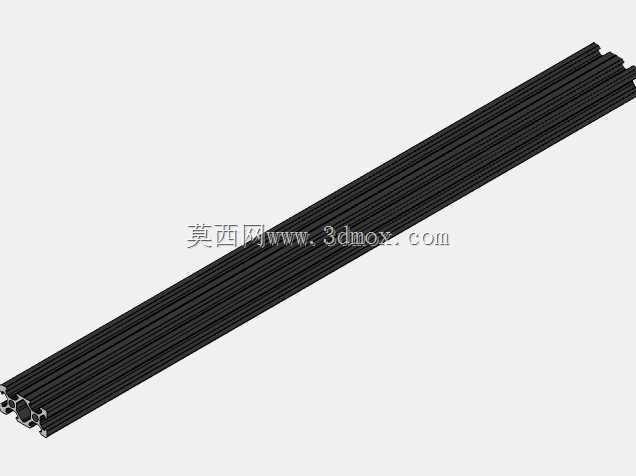

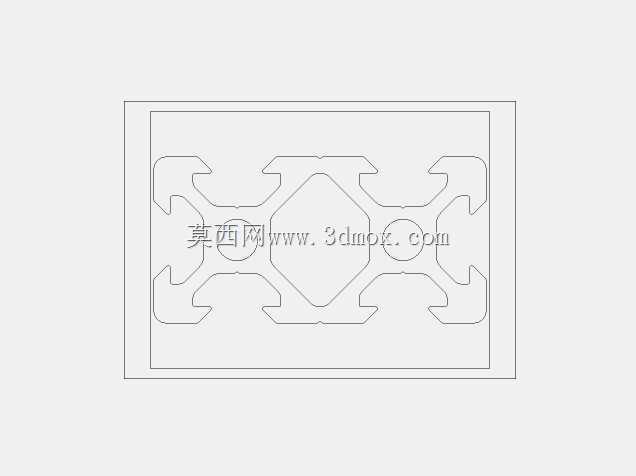

这款20x40截面的V型槽铝型材，是轻型自动化设备机架搭建场景里的常用构件，日常在桌面级小型输送线、检测工位台架、3D打印设备运动框架、小型电子装配工装的搭建中应用频率极高。从实际选型角度看，20mm与40mm的截面边长，刚好适配轻载场景的受力需求，既不会因截面过大造成材料冗余抬升搭建成本，也不会因截面强度不足出现框架受力形变的问题。型材的V型槽结构设计，核心是为滚轮类运动部件提供精准的导向轨道，槽道的截面弧度与V型滚轮的锥面完全匹配，安装时无需额外加装直线导轨，直接将适配滚轮嵌入槽内即可实现平滑的直线运动，能大幅精简设备的整体结构，压缩装配环节的工时。在设计建模阶段，需要重点把控槽道的形位公差，槽口的对称度偏差需要控制在0.1mm以内，否则滚轮嵌入后会出现卡滞、运动阻力不均的问题，直接影响设备运行的平顺性。型材的端面连接孔位采用通用工业铝型材的标准孔距设计，可与同系列的角码、端盖、T型螺栓等标准配件直接适配，搭建框架时无需额外进行打孔攻丝作业，仅需通过标准紧固件即可完成不同长度型材的拼接组合，安装边界灵活度极高，可根据实际场地需求裁切为任意长度，适配不同尺寸的台架搭建需求。型材的壁厚设计兼顾了轻量化与结构强度，常规使用场景下，单根型材的跨度控制在800mm以内时，负载5kg以内的运动部件不会出现明显的挠度形变，完全满足轻型自动化设备的使用要求。V型槽的槽道内部做了平滑的氧化层处理，滚轮滚动时的摩擦阻力更低，长期运行也不会出现槽道磨损掉屑的问题，能有效降低设备后期的维护频次。在实际装配过程中，拼接时需要保证相邻型材的槽道对齐度，尤其是作为运动轨道使用时，拼接处的阶差需要控制在0.05mm以内，避免滚轮经过拼接位置时出现顿挫，影响运动精度。这类型材的应用场景还覆盖了小型设备的防护栏框架、传感器安装支架、电气元件安装梁等用途，凭借统一的槽道设计，各类安装附件都可以通过T型螺母灵活固定在型材的任意槽位上，调整位置时无需拆解整体框架，仅需松开紧固件即可滑动调整，对于需要频繁变更工位布局的柔性装配场景适配性极强。建模过程中还原了型材截面的所有细节，包括槽道的倒角、加强筋的分布、内腔的结构，可直接用于设备整体的装配干涉检查，也可直接导出工程图用于型材的裁切加工，无需二次绘制截面轮廓。
