带过滤结构的螺纹连接式水表

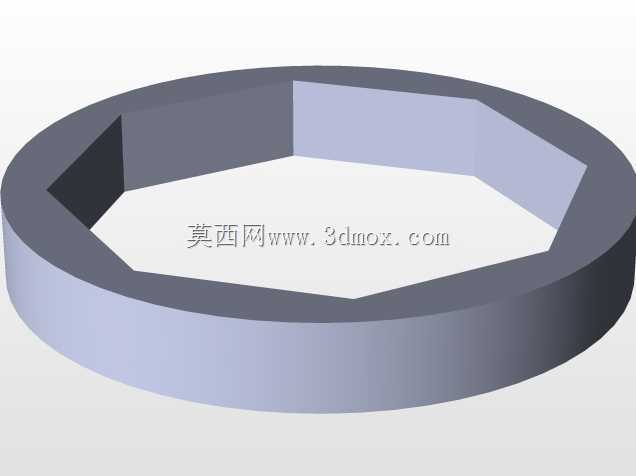

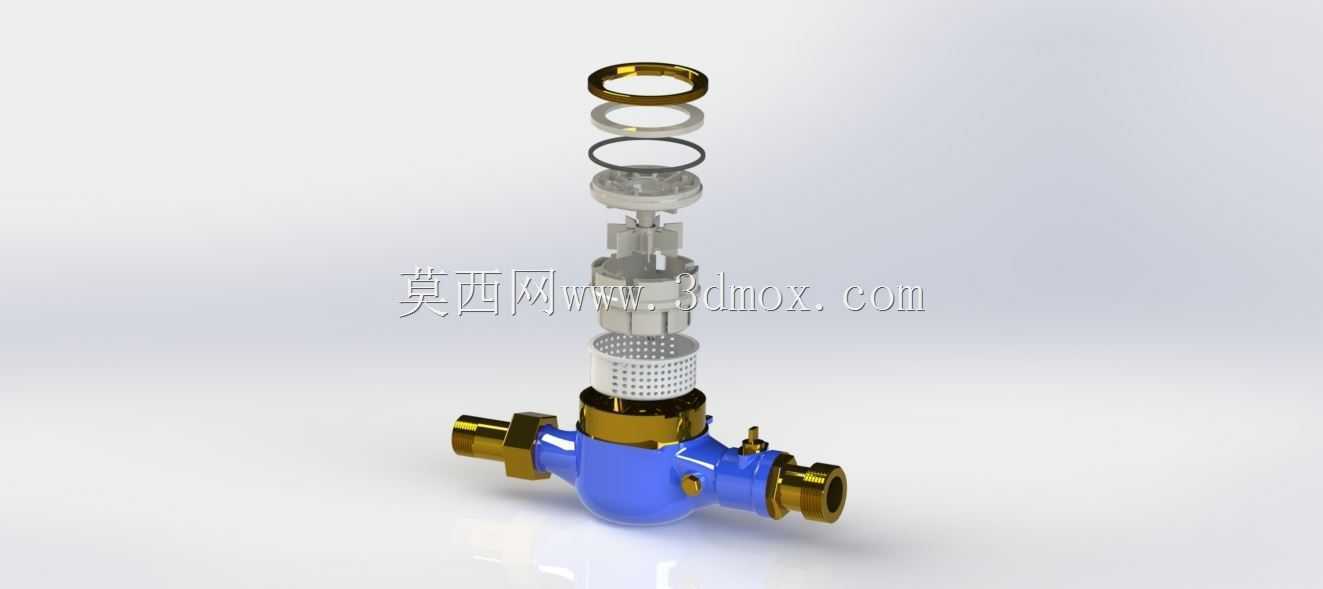

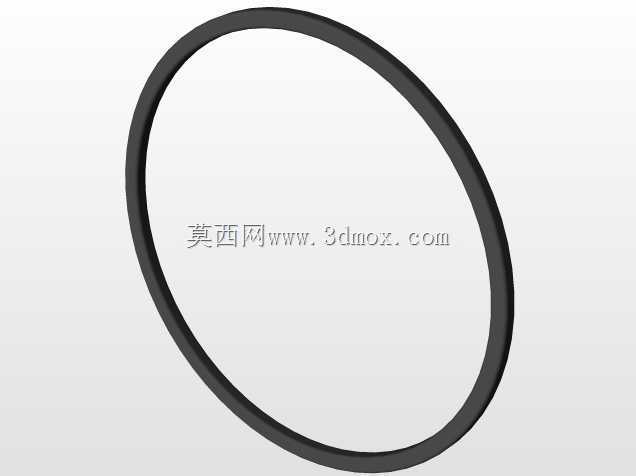

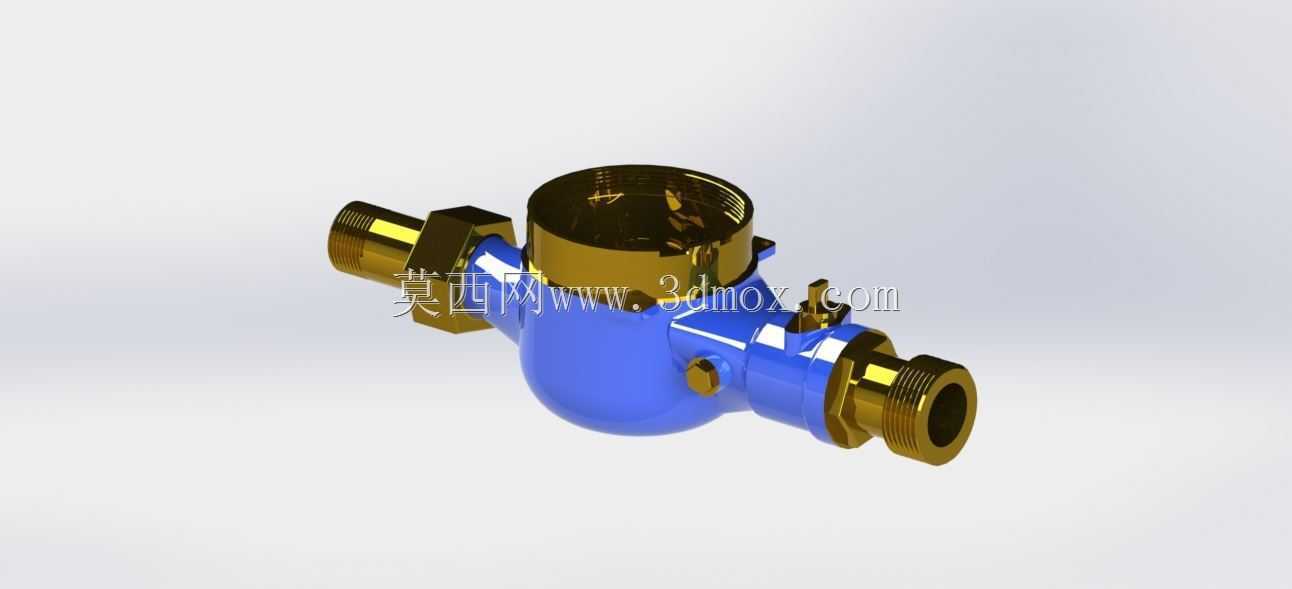

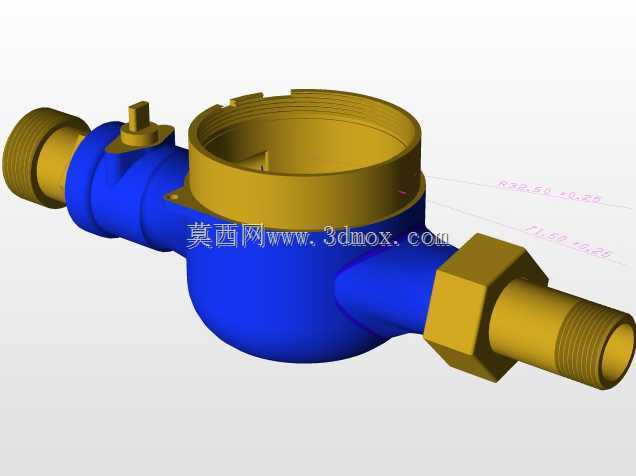

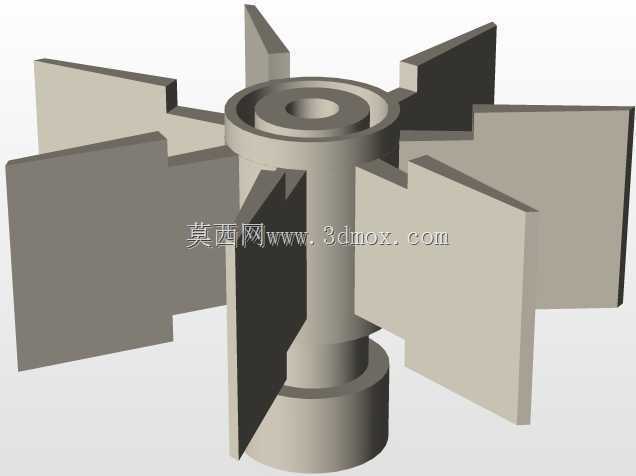

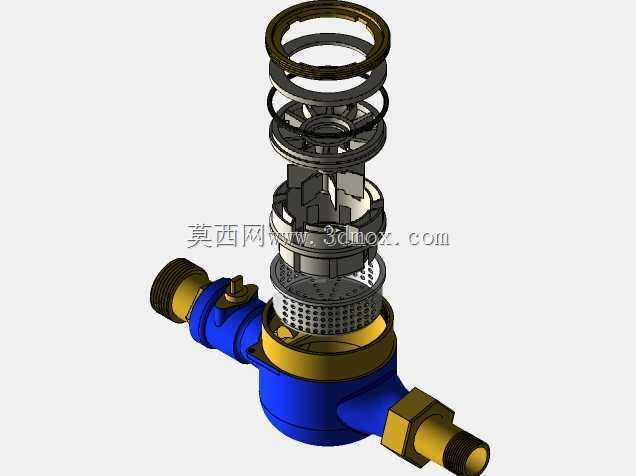

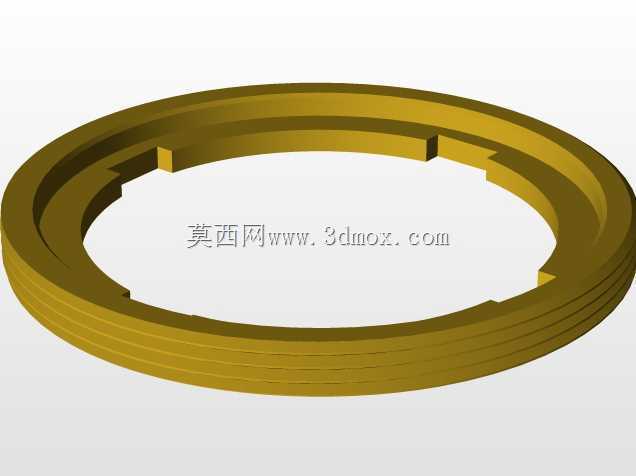

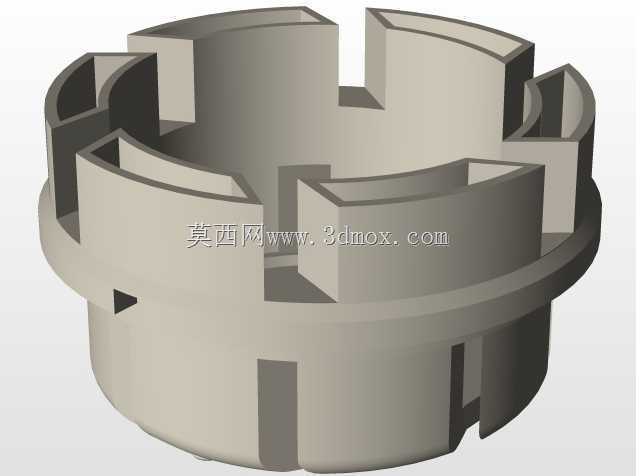

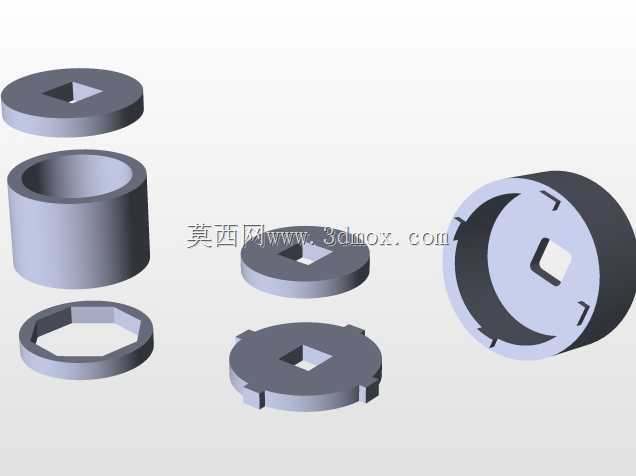

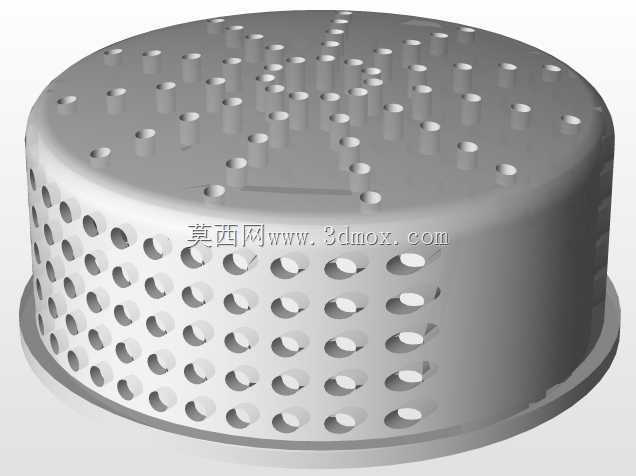

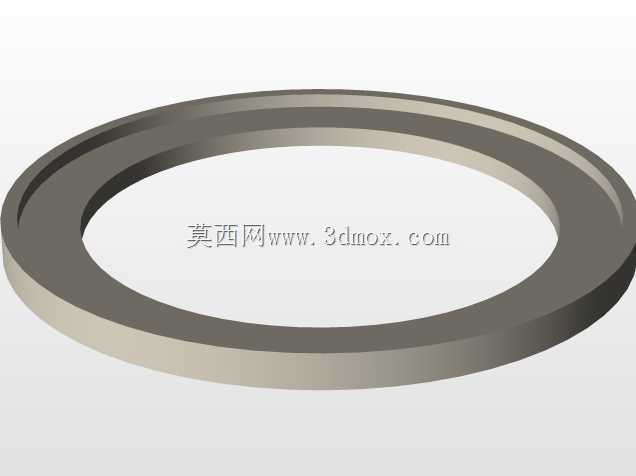

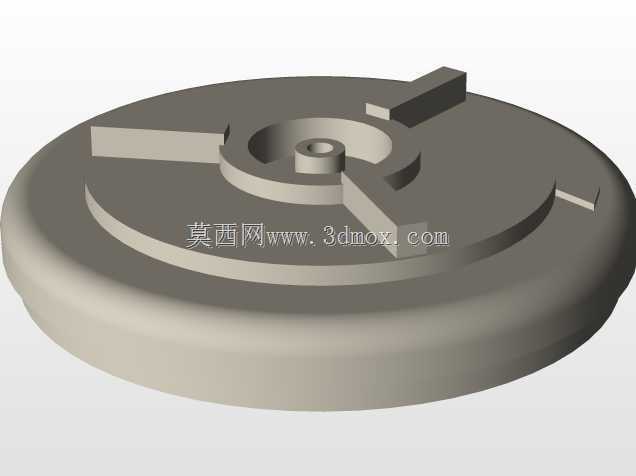

这款带内置过滤结构的旋翼式水表，主要面向民用建筑入户供水、小型商用供水支路的水流量计量场景，也可适配暖通系统循环水支路的流量统计需求，是供水管网末端计量的核心部件。从结构设计来看，模型采用爆炸视图呈现完整装配层级，阀体主体为黄铜锻压成型的三通结构，两端采用标准外螺纹接口，适配常规家装DN15、DN20规格的供水管道，安装时无需额外定制转接件，接口端面预留密封垫圈安装槽，可配合生料带或橡胶密封圈实现管路密封，安装边界需预留两端至少3倍管径的直管段，避免水流紊流影响计量精度。阀体中部内置的不锈钢滤网组件，是区别于普通水表的核心设计，滤网采用冲孔网加编织网双层结构，可过滤供水中携带的泥沙、锈屑等大颗粒杂质，避免杂质进入计量腔磨损叶轮转轴，延长水表的无故障运行周期，滤网采用卡扣式固定结构，无需拆解整个阀体即可完成滤网的拆洗维护，适配老旧小区供水管网杂质较多的使用场景。上部的计量机芯采用分层装配结构，从下到上依次为叶轮组件、传动齿轮组、计数指示盘、密封压盖、锁紧铜环，叶轮采用耐磨工程塑料注塑成型，转轴采用陶瓷材质降低转动摩擦阻力，可在低流速工况下保证计量灵敏度，避免小流量下的计量丢数问题；传动齿轮组采用阻尼油脂润滑，密封压盖与阀体之间采用O型圈静密封，可承受1.6MPa的常规供水压力，防止水体渗入计数腔造成表盘模糊。设计过程中充分考虑了民用安装的操作空间，阀体两侧的螺纹接口同轴度控制在0.1mm以内，避免安装时出现别劲导致的阀体开裂，上部压盖采用六角外形，可使用普通活动扳手完成锁紧操作，无需专用工装。整体结构的尺寸链设计紧凑，阀体总长度控制在165mm以内，阀体高度方向从管道中心到表盖顶端的距离为85mm，可适配绝大多数家装水表井、橱柜内管路的安装空间，不会出现安装后空间不足无法关闭表箱门的问题。在流体通道设计上，进水端采用导流斜面结构，引导水流垂直冲击叶轮叶片，减少水流的动能损失，出水端采用扩压结构降低水流噪声，避免高层供水高压下出现水表啸叫的问题。
