小型皮带式物料输送设备结构设计

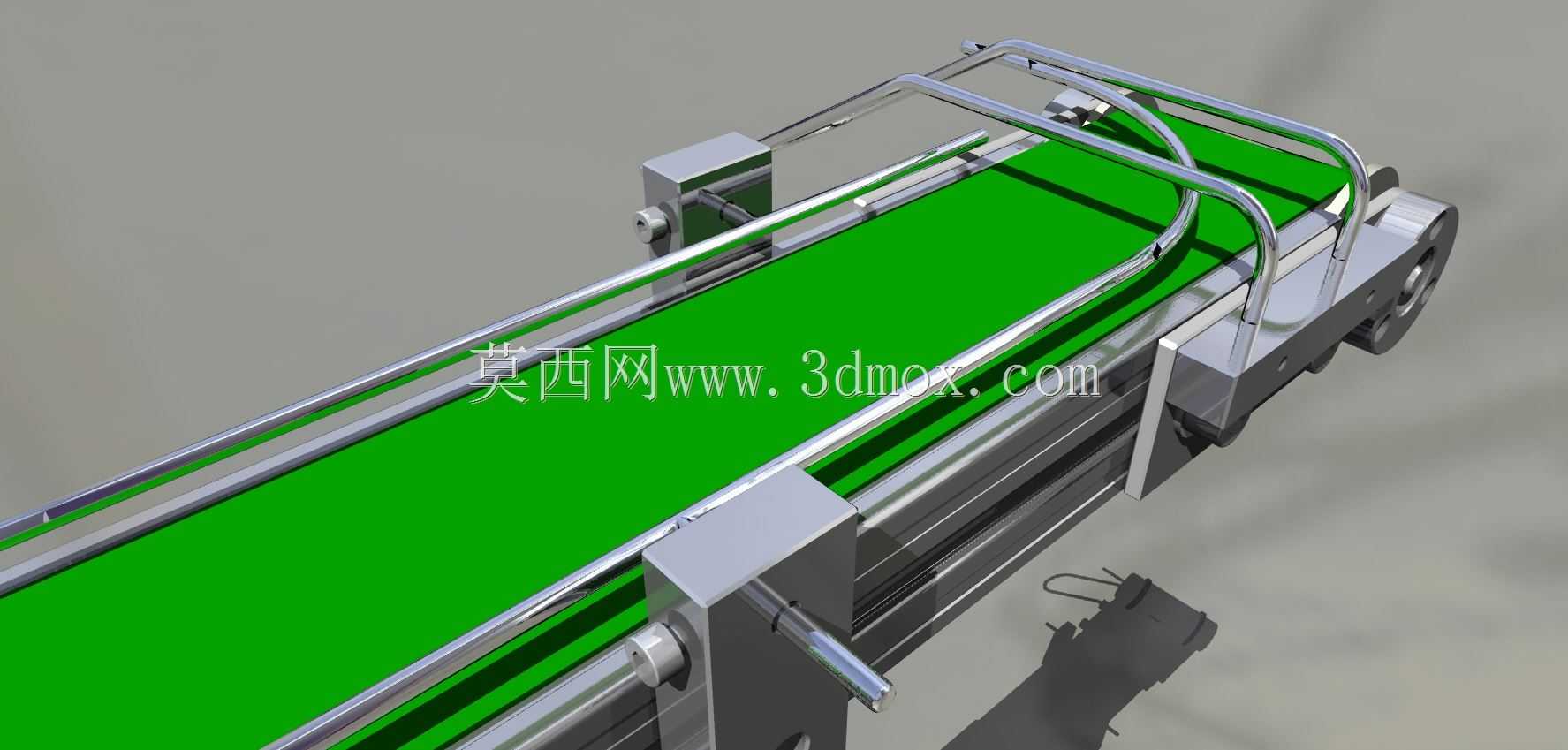

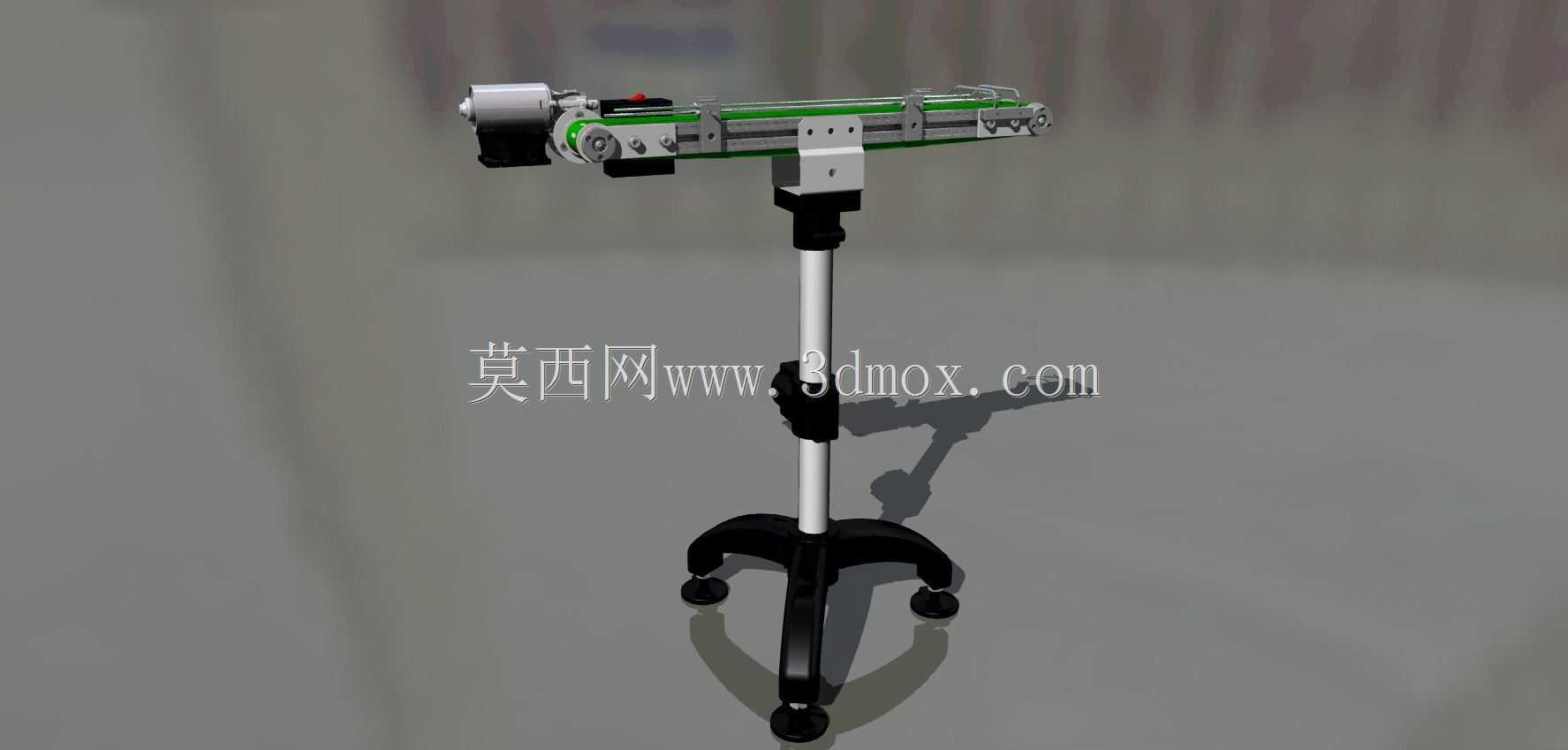

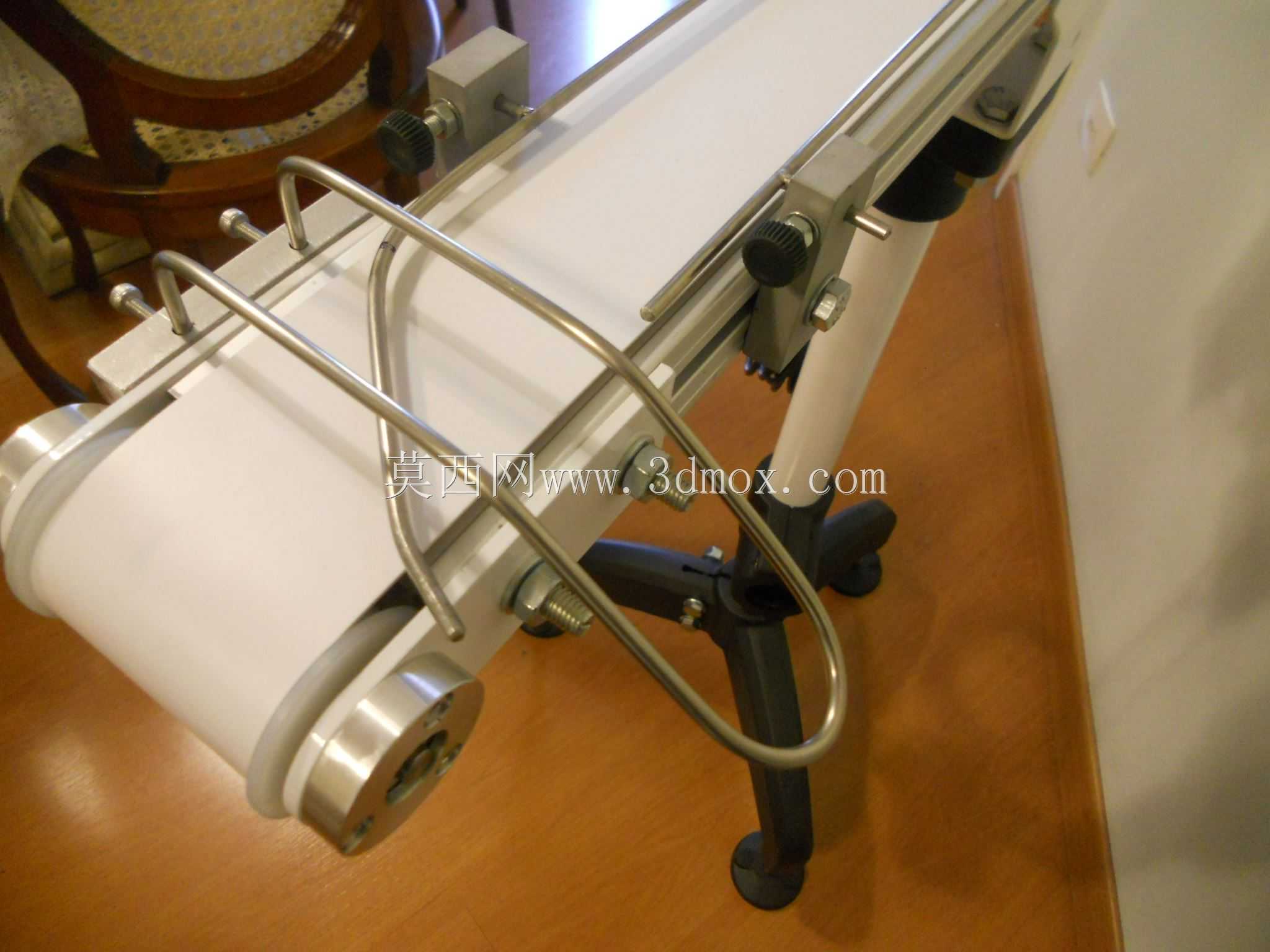

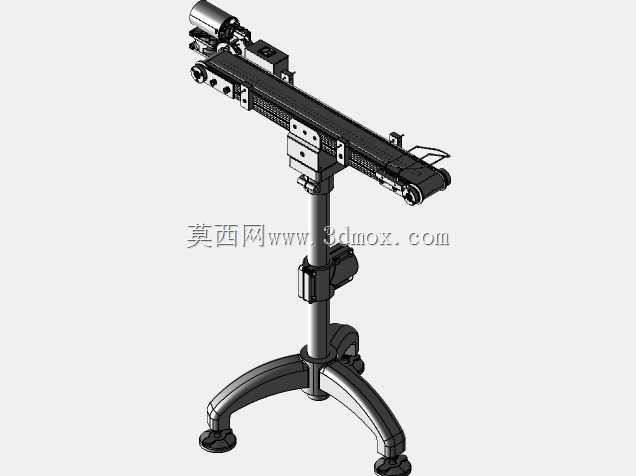

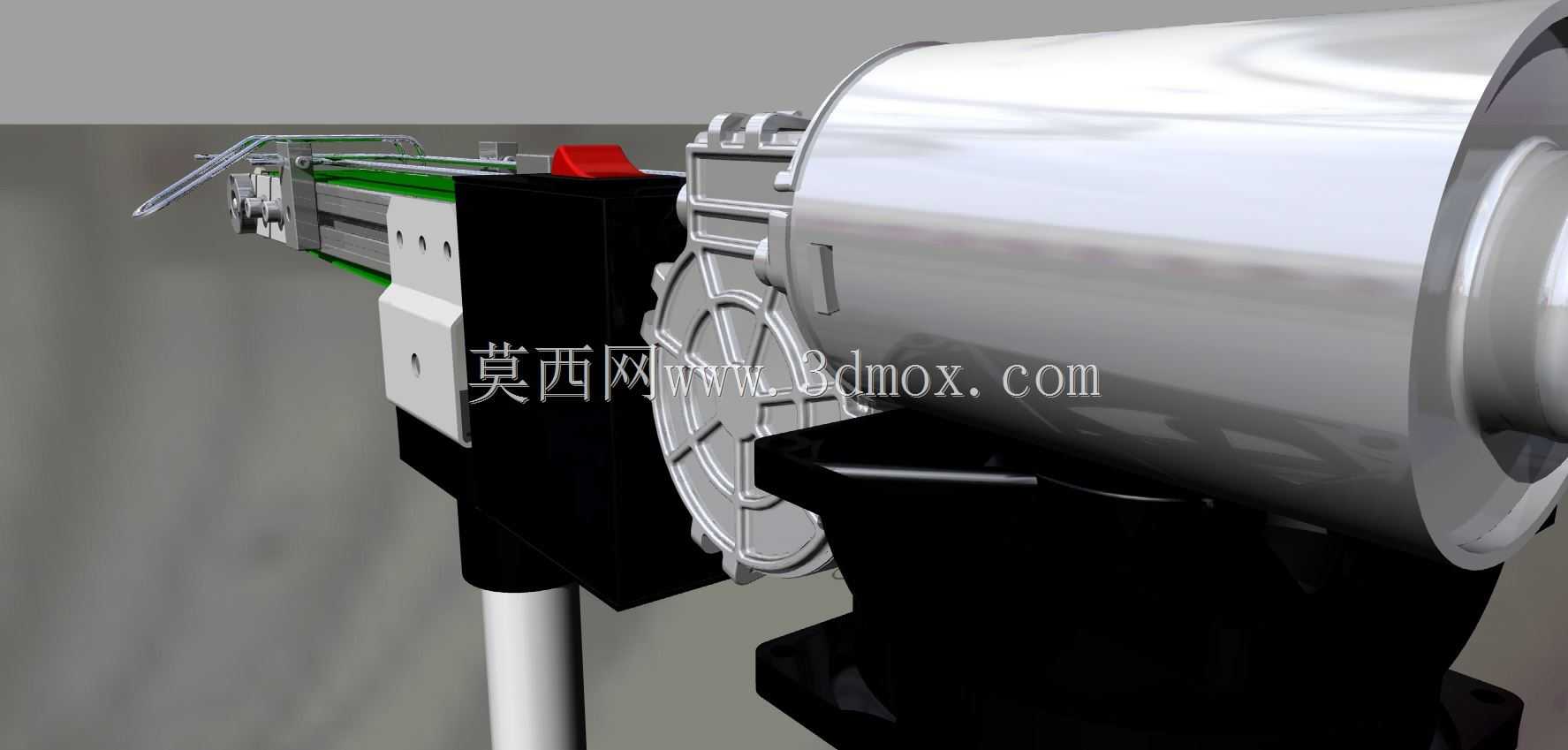

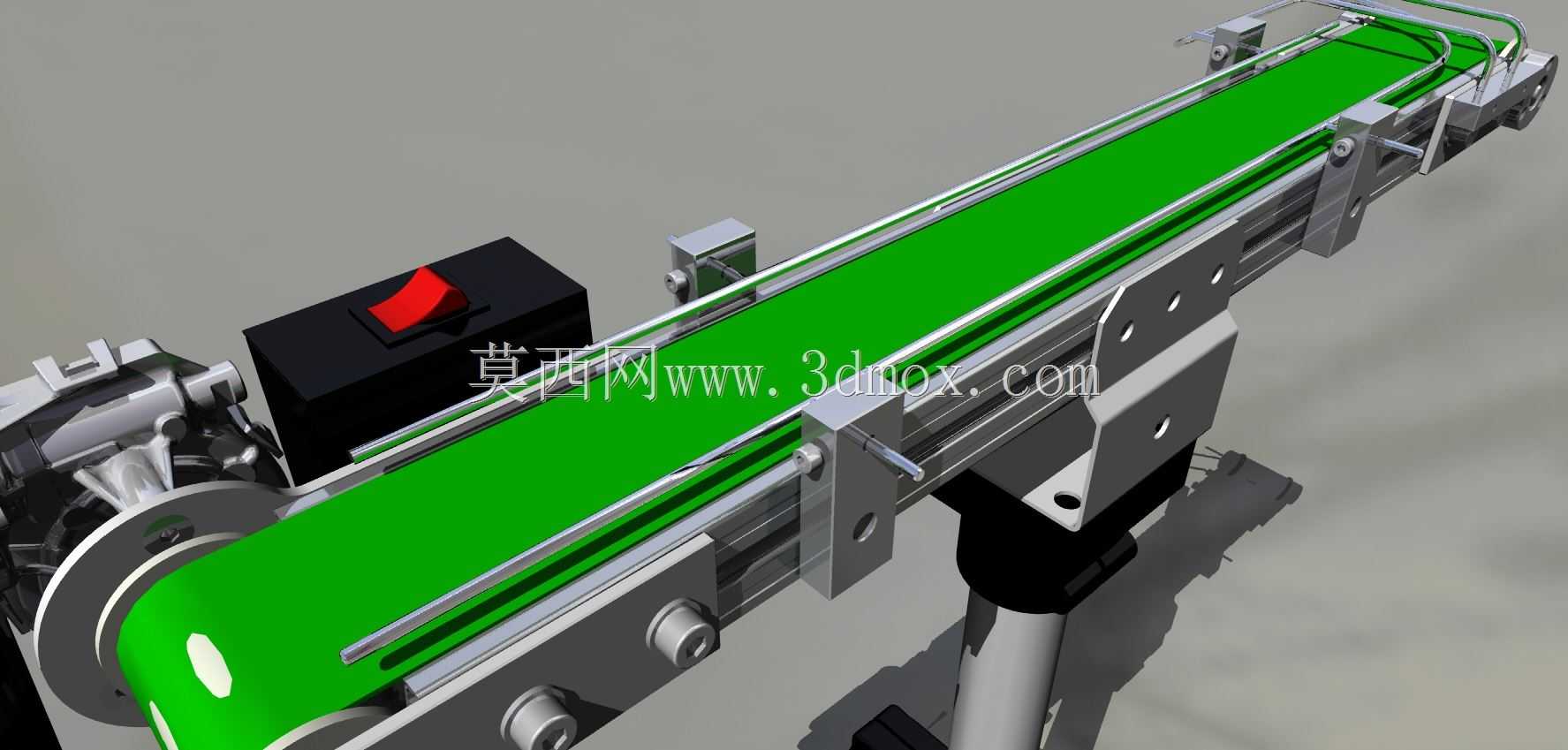

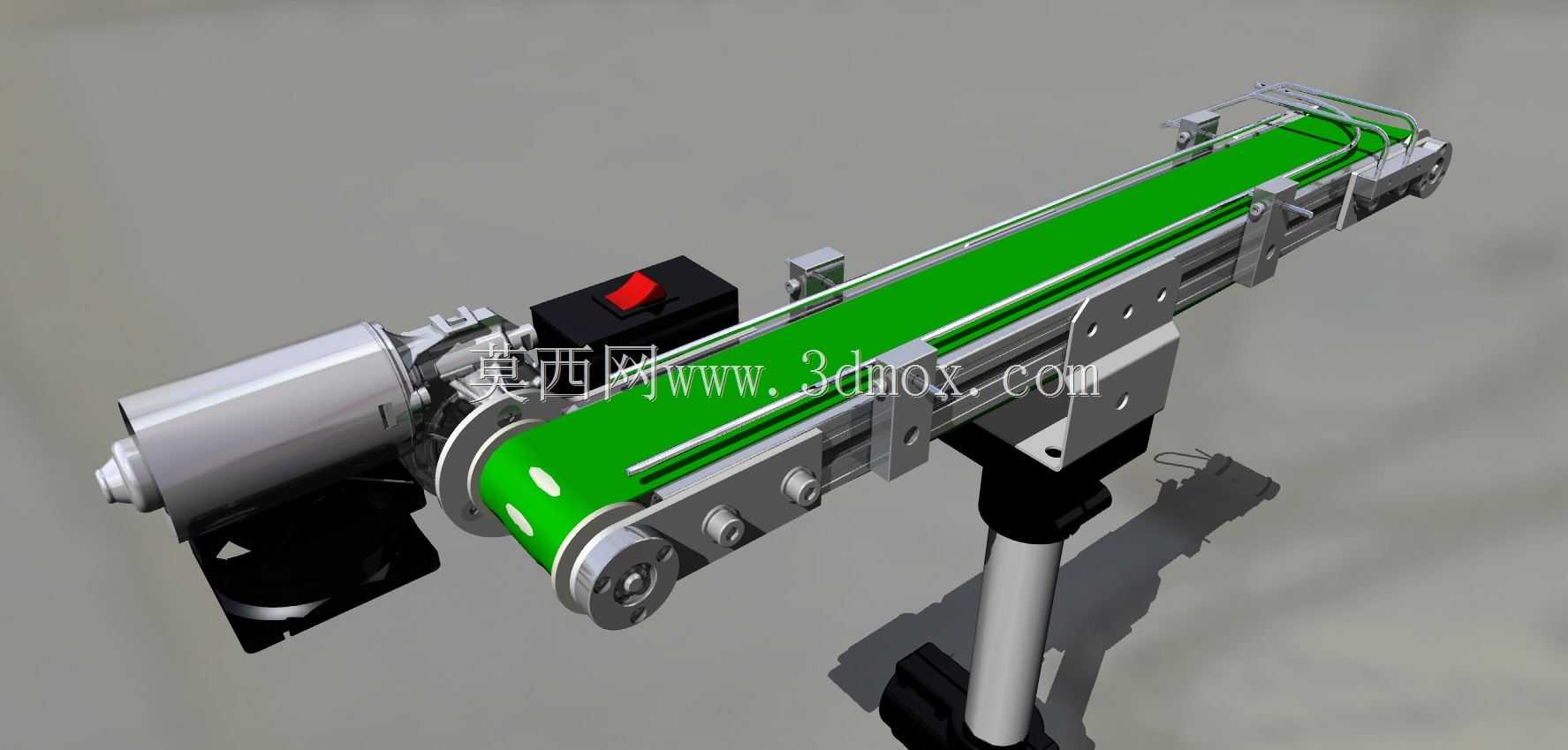

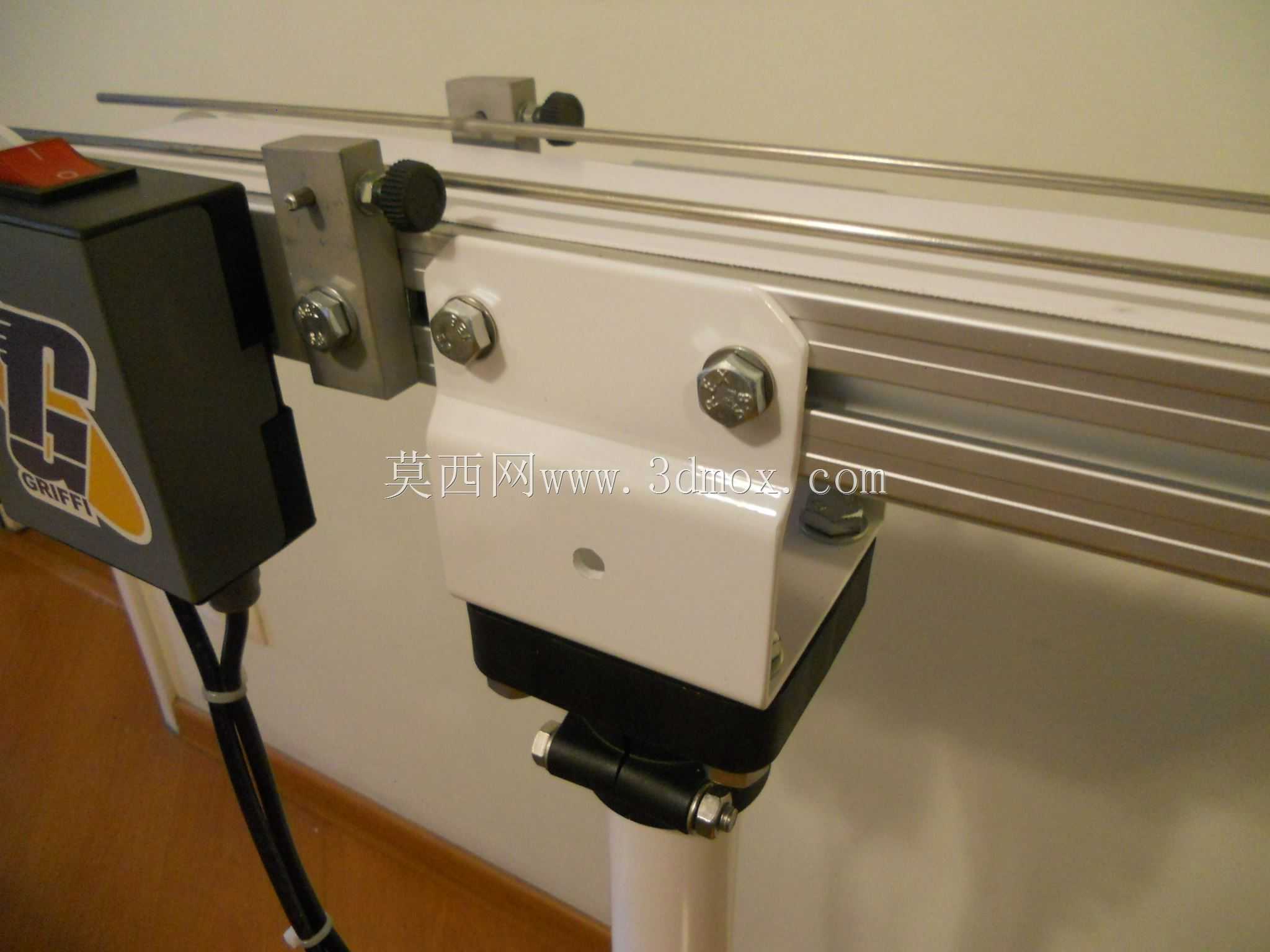

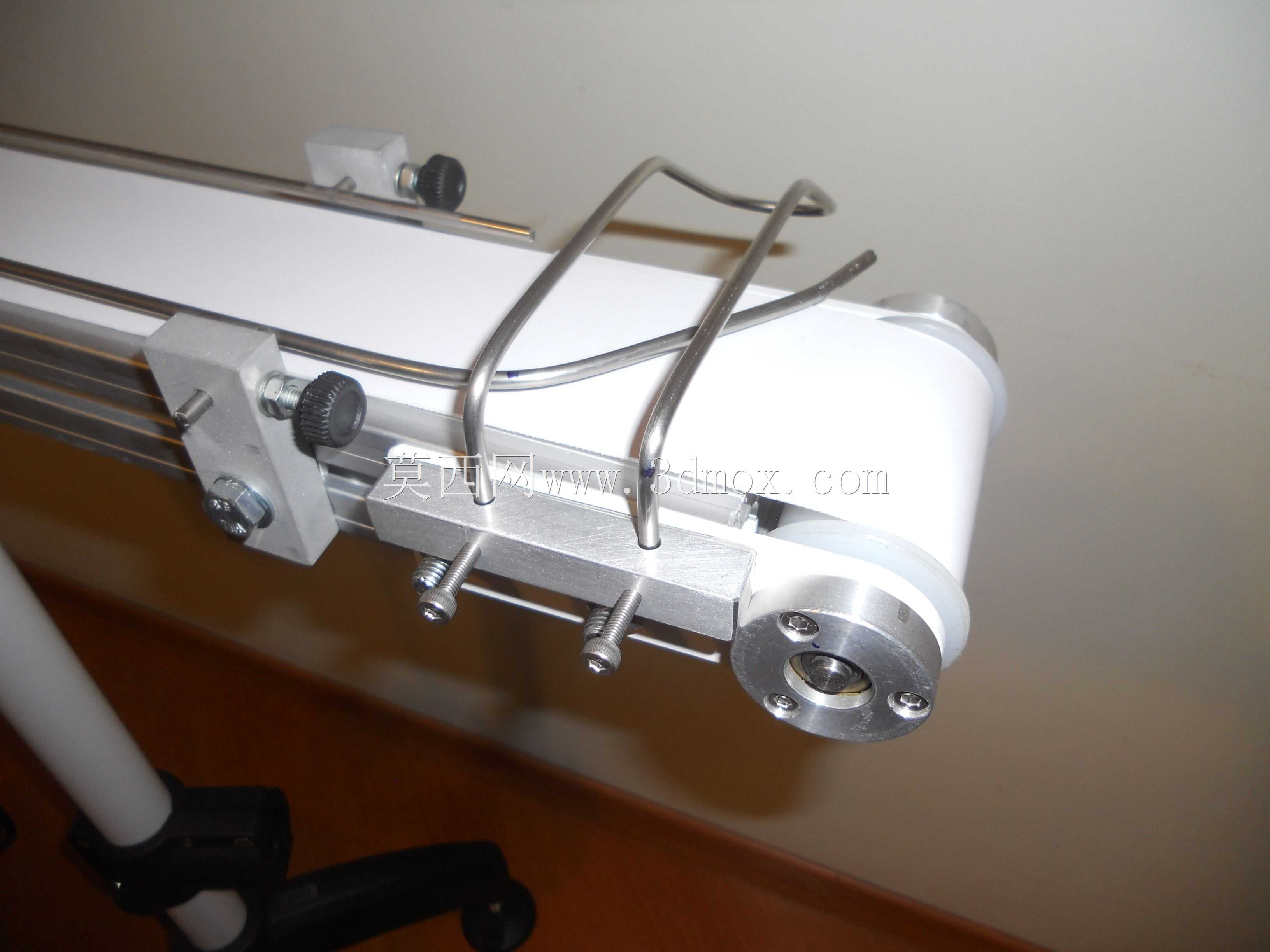

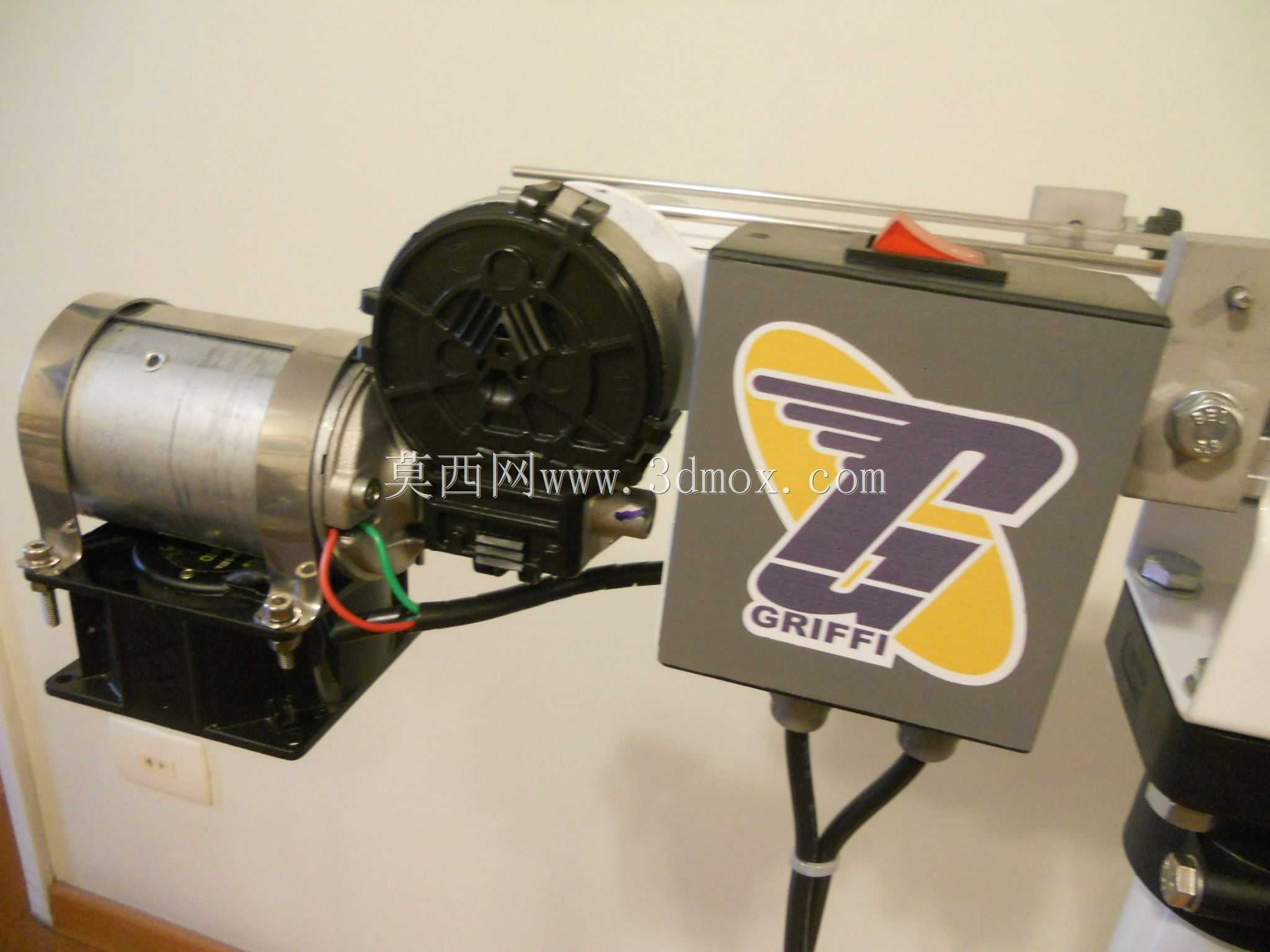

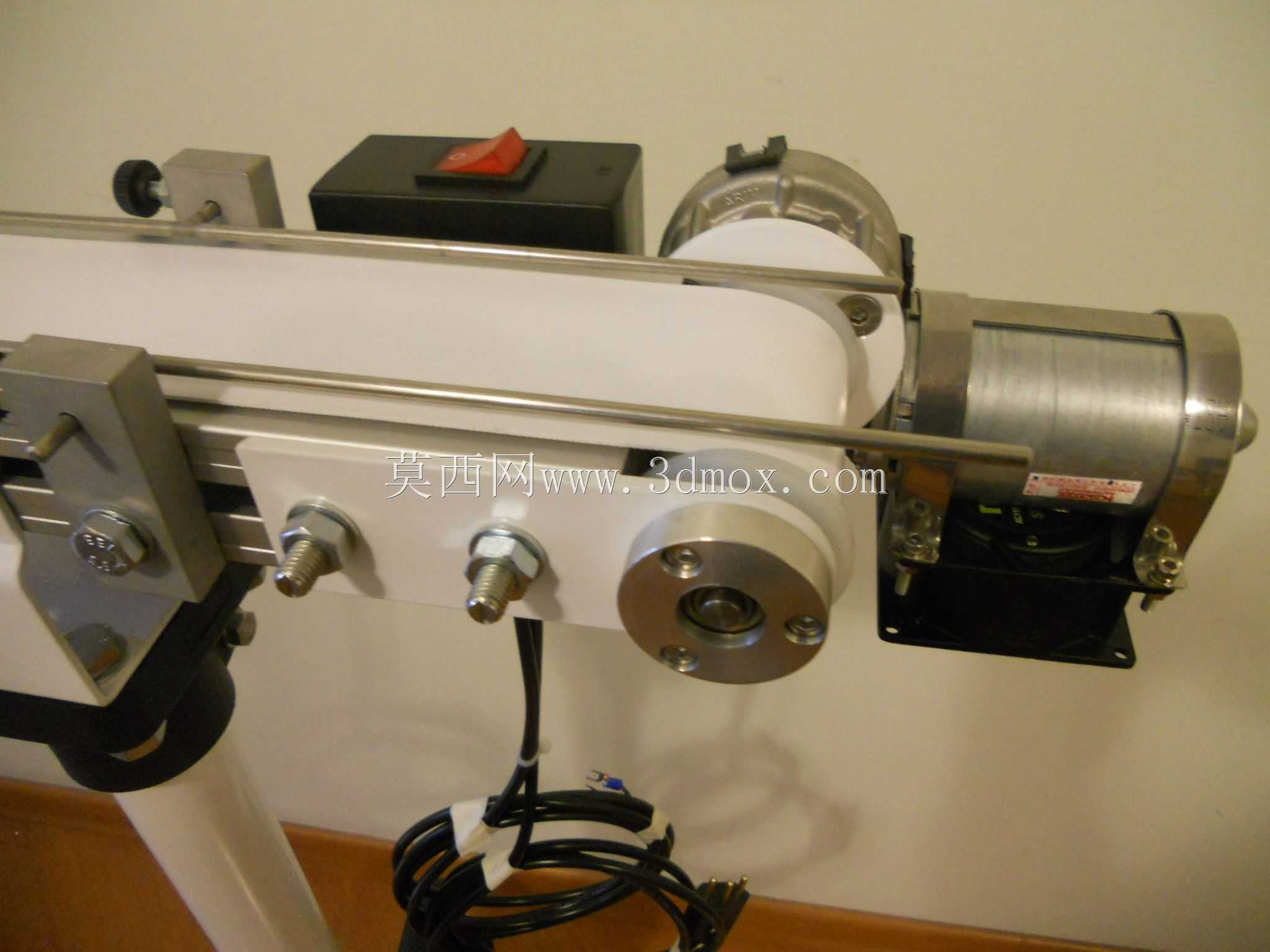

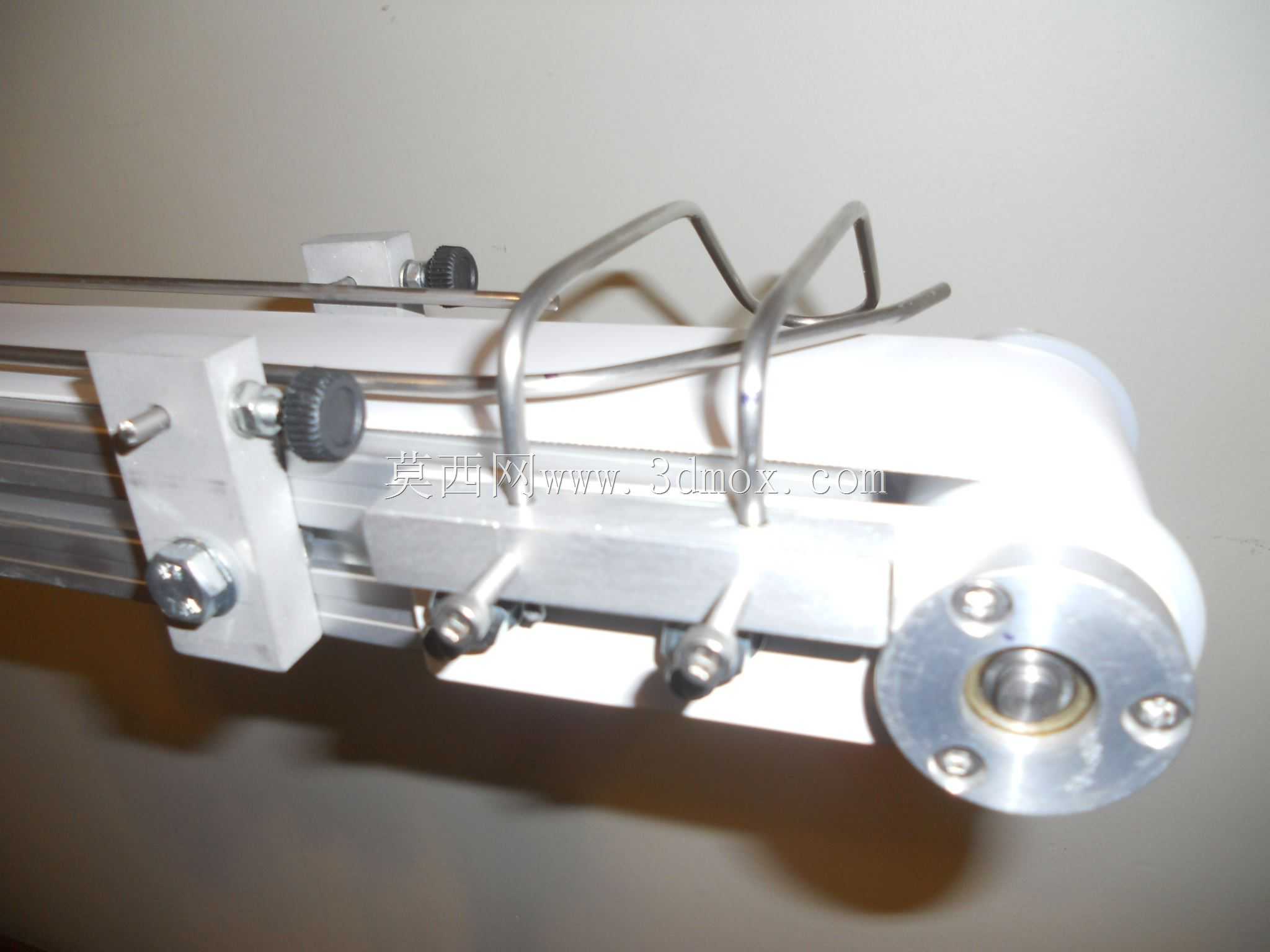

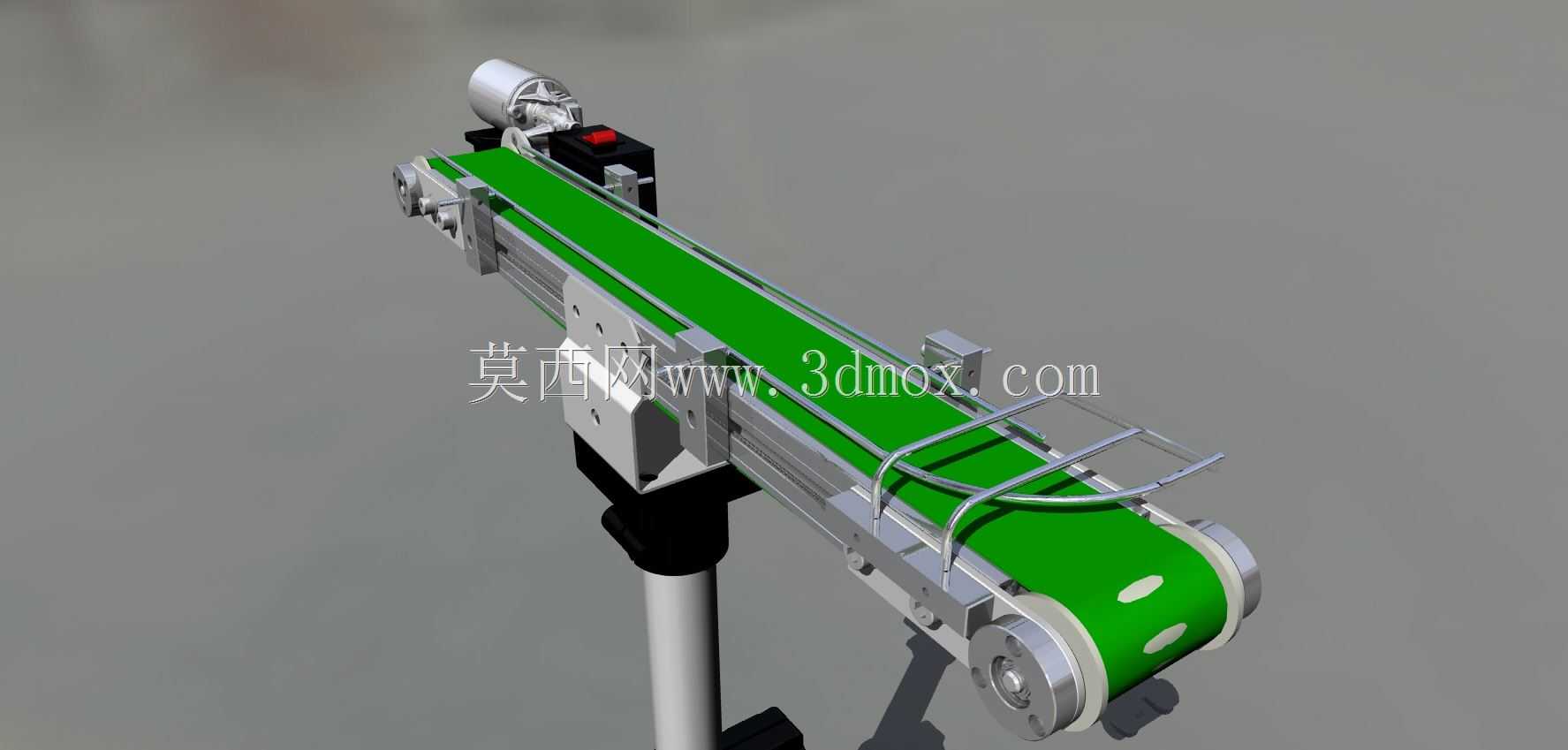

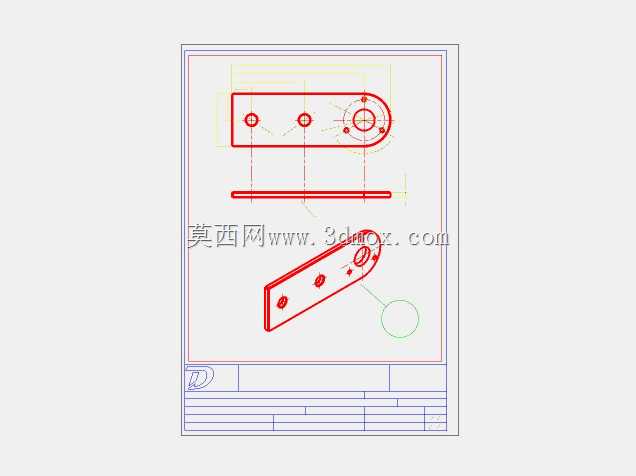

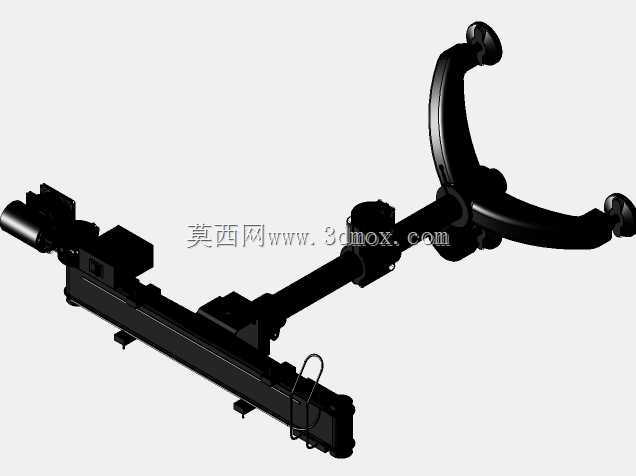

这款小型皮带输送设备的三维结构，主要面向电子组装、轻工包装、小五金加工等产线的短距离物料转运场景，可直接嵌入现有产线工位之间，完成工序间的工件传递，也可单独作为小型物料的上料、下料接驳单元使用，适配重量在5kg以内的小型工件、包装盒、零散零件的水平输送需求。从结构设计逻辑来看，整体采用分体式模块化搭建思路，主体支撑框架选用标准铝型材拼接，既保证了机架的整体刚性，又能在现场安装时根据实际工位布局微调长度与支撑高度，无需额外焊接加工，降低现场安装的调整成本。输送工作面选用绿色PVC平皮带，皮带内侧开有定位导条，与两端辊筒的导向槽配合，避免设备长时间运行出现皮带跑偏的问题，皮带两侧加装了细圆钢护栏，护栏高度可根据输送物料的外形尺寸通过侧边的锁紧螺栓自由调整，防止输送过程中物料从侧边滑落。驱动端布置在设备一侧，采用电机直连驱动辊的传动方式，省去了额外的链传动或带传动减速结构，缩小了驱动端的整体占用空间，驱动端旁设置了带红色拨钮的电源开关盒，可直接在设备端完成启停操作，方便工位操作人员就近控制。设备的支撑腿采用可调节脚杯结构，支撑腿与主框架之间通过螺栓锁紧连接，可根据现场地面的平整度调整单脚高度，保证输送面的水平度，避免物料输送过程中出现滑移偏斜。从安装边界来看，该设备的整体宽度控制在200mm左右，输送面距离地面的高度可在600mm到900mm之间调整，单段标准长度可覆盖1m到3m的输送距离，若有更长的输送需求，可通过端部的连接法兰将多段设备拼接使用，拼接处的皮带面高度差可控制在0.5mm以内，不会出现物料卡滞的问题。张紧机构设置在从动辊端，通过两侧的调节螺栓调整从动辊的前后位置，即可实现皮带张紧度的调整，调整行程可达50mm，能够补偿皮带长时间运行产生的蠕变伸长量，日常维护时无需拆解机架即可完成张紧操作。设备的所有转动部位都预留了润滑注油孔，辊筒两端采用密封式轴承，可适配多粉尘、少量切削液飞溅的车间工况，无需频繁拆解维护。在产线布局时，该设备可直接与振动盘上料机构、机械手抓取工位、包装机进料口等设备对接，对接时仅需调整支撑腿高度保证输送面与对接设备的工作面齐平即可，无需额外制作转接连接件，能够大幅缩短产线搭建的设计与安装周期。
