多规格内六角圆柱头螺栓M16系列

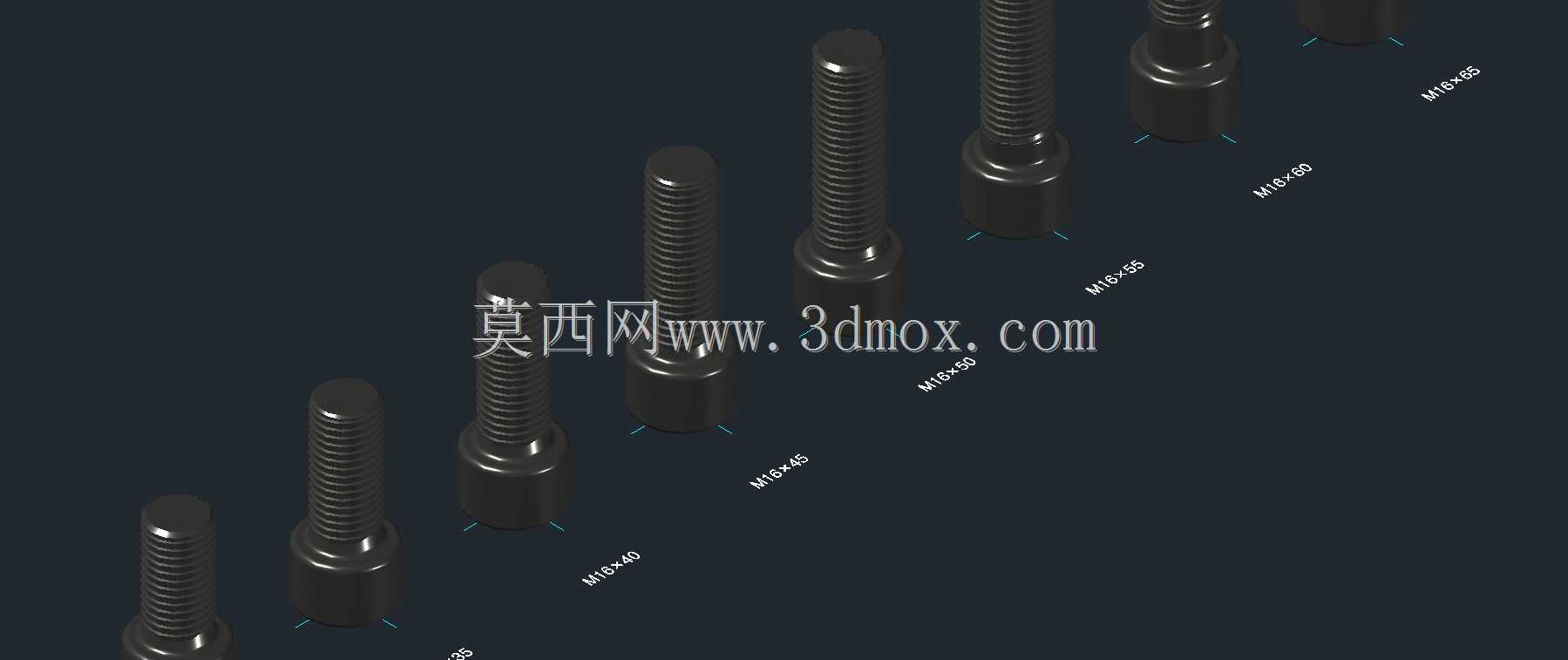

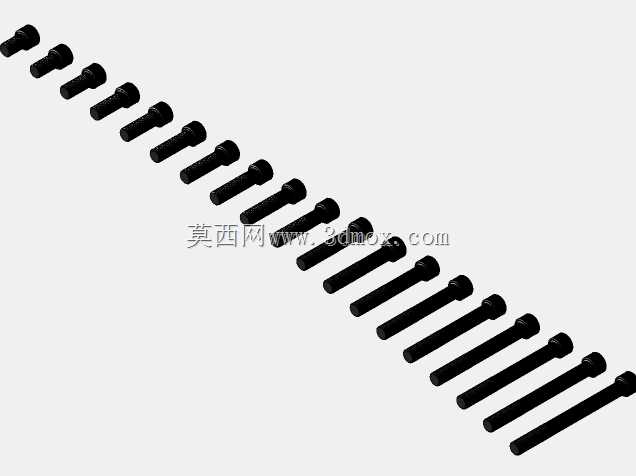

在各类机械结构装配场景中，螺栓是应用最广泛的可拆卸连接元件，内六角凹头螺栓因头部可沉入被连接件沉孔、装配后外表面无凸起、占用外部空间小的特性，在精密设备、模具装配、自动化产线机架搭建、液压阀组安装等场景中被大量使用。本次呈现的M16系列六角凹头螺栓，覆盖了多种常用长度规格，可适配不同厚度连接件的锁固需求，设计过程严格遵循通用紧固件公差规范，螺纹部分采用标准公制粗牙牙型，螺距为2mm，螺纹大径、中径、小径的公差带符合普通螺纹连接的互换性要求，无需额外修配即可与对应规格的标准螺母、预制螺纹孔实现顺畅旋合。螺栓头部采用内六角驱动形式，相比外六角结构，其所需的装配操作空间更小，在沉孔内即可完成拧紧作业，适合被连接件表面有平整度要求、不允许紧固件头部突出外观面的装配场景，比如模具模板的拼接、设备外护板的安装、精密传动组件的固定等工况。从安装边界来看，该系列螺栓头部外径为24mm，内六角对边尺寸为14mm，配套沉孔的加工直径建议控制在25-26mm，沉孔深度需匹配对应螺栓的头部高度（该系列头部高度统一为16mm），确保螺栓装配后头部端面不高于被连接件表面；不同长度规格的螺栓，其螺纹段长度根据公称长度做了对应匹配，短规格螺栓采用全螺纹设计，长规格螺栓设置了一定长度的光杆段，光杆段直径与螺纹中径接近，装配时光杆段可穿过被连接件的光孔，起到一定的定位导向作用，降低连接副的装配错位风险。在结构强度设计上，螺栓杆部与头部的过渡位置设置了标准圆角，避免应力集中导致的头部断裂失效，可适配8.8级及以上强度等级的力学性能要求，能够承受常规机械连接中的轴向拉力与横向剪切力，满足大多数工业装配场景的载荷需求。设计过程中对每一处尺寸的公差都做了适配性标注，比如螺纹收尾长度、头部端面的垂直度、杆部的直线度等，都符合通用紧固件的加工精度要求，既可以直接用于设备装配时的选型参考，也可以作为三维装配场景中的标准件调用，在做整机结构干涉检查时，能够准确模拟螺栓装配后的空间占用情况，避免设计阶段出现装配空间不足、螺栓与周边零件干涉的问题。
