M3规格内六角圆柱头紧固螺栓

　　在消费类电子产品的内部结构装配场景里，小规格紧固件的选型往往直接决定了整机的装配效率、后期维护便利性以及结构紧凑度，M3系列内六角圆柱头螺栓就是这类场景下应用频次极高的一类基础紧固元件。这类螺栓最常出现在通讯终端设备的内部支架锁付、小型工装夹具的模块拼接、3D打印机运动机构的零部件固定、桌面级自动化小设备的钣金与塑胶件连接工位中，相比十字槽或者一字槽的同规格螺钉，内六角驱动形式的优势在密集装配场景下格外突出：当设备内部安装空间局促，电批或者六角扳手只能沿螺栓轴向垂直伸入时，内六角沉孔可以完全容纳扳手端头，不会出现槽口打滑、拧花螺头的问题，哪怕是需要反复拆装维护的工位，多次循环锁付之后驱动孔也不会出现明显变形，能长期保持稳定的扭矩传递能力。

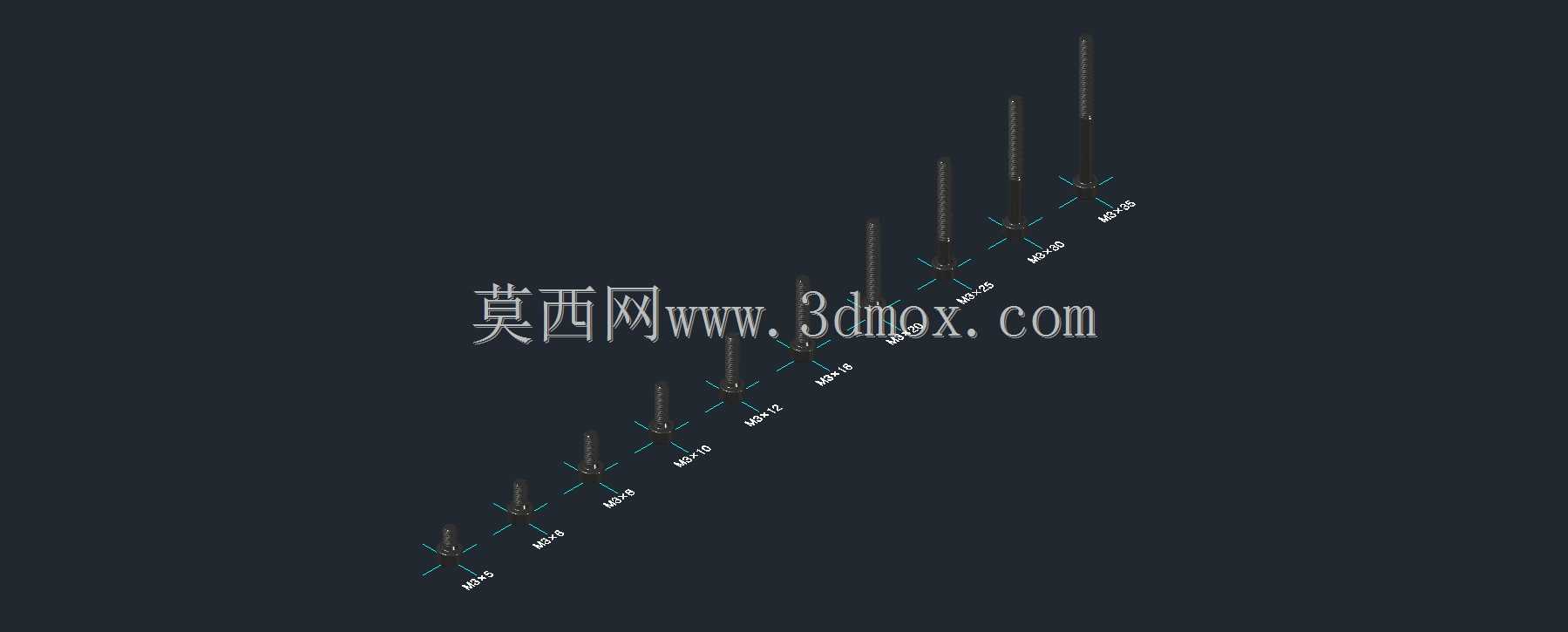

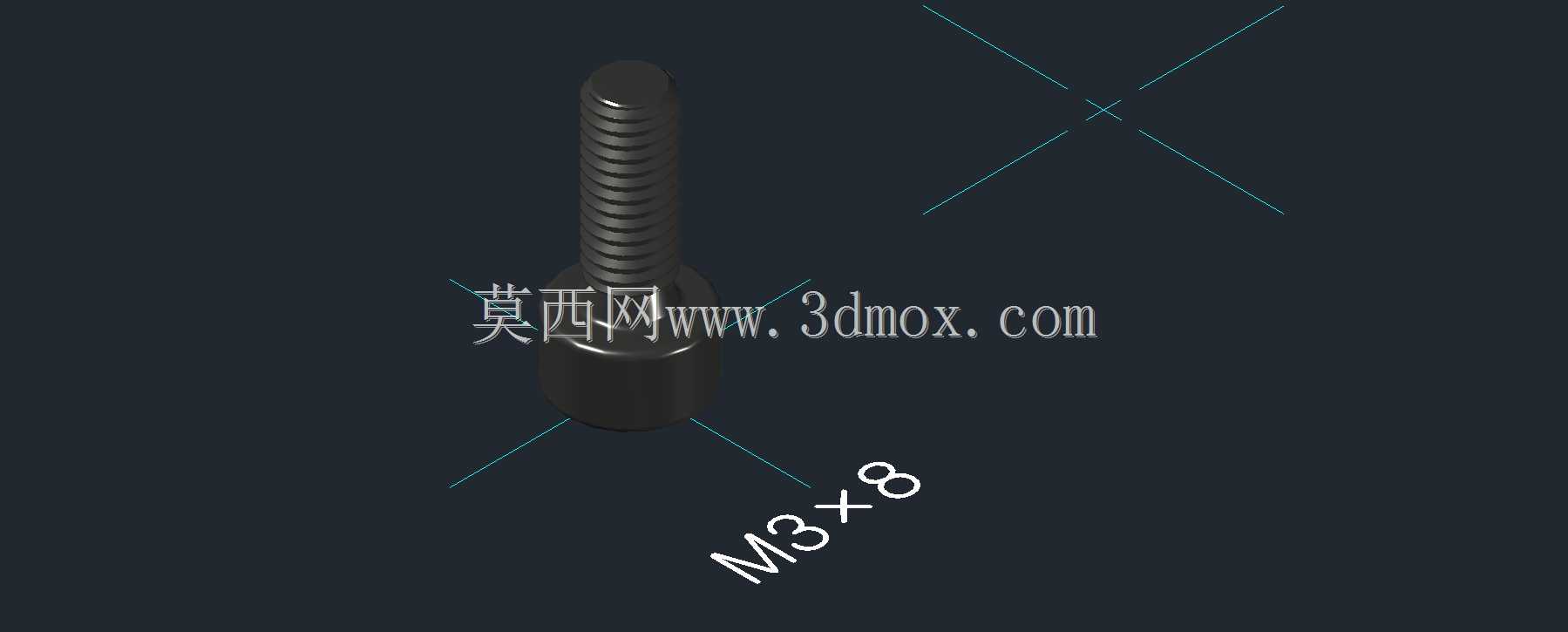

　　从结构设计的角度拆解这枚螺栓的建模逻辑，首先要明确的是公称直径M3对应的螺纹基础参数：粗牙螺距为0.5mm，螺纹段的牙型采用标准普通公制三角牙，建模过程中牙顶与牙底的过渡圆角不能完全忽略，很多新手在做螺纹建模时会把牙型尖角做的过于锐利，不仅不符合实际冷镦加工的产品形态，在后续做有限元受力分析时还会在尖角位置出现不必要的应力集中，导致仿真结果偏离实际工况。这枚螺栓的螺杆长度规格为8mm，这个长度选型是经过实际装配边界校核的：当被连接的两层零件总厚度在4mm到6mm区间时，锁付完成后螺纹末端露出螺母或者螺纹孔的长度可以控制在2到3个螺距，既不会因为螺杆过长干涉到设备内部其他运动部件，也不会因为啮合牙数不足导致连接强度达不到设计要求。

　　螺栓头部采用圆柱头内六角结构，头部外径通常控制在5.5mm左右，头部厚度约3mm，这个尺寸设计的考量点在于，当安装面为铝合金型材或者薄钣金件时，圆柱头的下端面可以提供足够大的承压面积，锁付时压强不会超过被连接件的表面屈服强度，避免出现螺头压陷工件表面、装配后出现松动间隙的问题。头部的内六角驱动孔对边尺寸为2.5mm，适配标准2.5mm内六角扳手，孔底预留的退刀锥角在建模时也做了还原，完全符合紧固件的实际加工工艺，不会出现和量产件形态不符的结构错误。头部下端和螺杆衔接的位置设计有标准的退刀槽与过渡圆角，这个位置是螺栓受拉应力时的关键截面，圆角过渡可以大幅降低应力集中系数，避免螺栓在承受交变载荷时从头部与螺杆的衔接位置发生断裂。

　　在实际设备装配的布局阶段，工程师需要提前为这枚螺栓预留足够的安装操作空间：除了螺栓本身头部的径向占位之外，还要在内六角扳手的摆动或者伸入方向预留至少10mm的操作空间，避免周边的线束、其他结构件挡住扳手，导致产线装配时出现锁付困难。在通讯类手持设备的内部结构中，这类螺栓常被用来锁付PCB板的固定支架、金属屏蔽罩的安装边，因为内六角槽的深度比十字槽更深，自动化锁付设备的吸嘴可以稳定拾取螺栓，电批批头插入后同轴度更好，高速锁付时不容易出现偏摆、掉钉的问题，非常适配消费电子产线的自动化装配流程。在小型实验工装、桌面级数控设备的组装场景里，M3内六角螺栓还常和铝型材的预置T型螺母配合使用，用来固定行程开关、传感器安装支架、导轨挡块这类需要频繁调整位置的零部件，松开螺栓就可以沿型材槽调整部件位置，锁紧后依靠螺头端面的压紧力提供足够的摩擦力，保证设备运行过程中部件不会出现移位。

　　建模过程中对螺纹段的收尾处理也贴合实际量产形态，螺纹末端做了45度的倒角引导，在自动化装配时，螺栓可以顺利对准工件上的预制底孔，不会出现螺纹刮伤孔口、 cross-thread 错牙的问题。螺栓整体的同轴度公差在建模时按照通用紧固件的行业标准做了约束，头部轴线和螺杆轴线的同轴度控制在0.1mm以内，锁付过程中螺头端面可以均匀贴合工件表面，不会出现单边压紧、装配后零件存在内应力的情况。针对不同的使用工况，这类螺栓还可以搭配平垫圈、弹簧垫圈组合使用，当被连接件为脆性塑胶件时，增加平垫圈可以进一步分散承压面的压强，避免塑胶件被压裂；当设备存在持续振动工况时，搭配弹簧垫圈可以提供持续的预紧力补偿，防止螺纹连接出现自发松动。从受力特性来看，M3规格的8.8级内六角螺栓，推荐的锁付扭矩大概在0.8到1.2N·m区间，这个预紧力既可以保证两个被连接面完全贴实，又不会因为扭矩过大导致螺纹滑牙或者螺栓被拉断，在做整机结构校核时，工程师可以直接调用这个三维模型完成干涉检查，提前验证所有安装点位的螺栓长度、头部占位是否和周边零件存在冲突，省去后期打样阶段反复修改紧固件规格的工作量。
