M8系列内六角圆柱头螺栓多规格结构

　　这组模型围绕M8螺纹规格展开，把同一公称直径下不同有效旋合长度的内六角圆柱头螺栓放在同一装配环境中表达，重点不在外观渲染，而在把紧固件选型时经常忽略的头部边界、杆部过渡、螺纹收尾和扳手空间关系交代清楚。设备设计中，螺栓往往不是单独存在的，它要穿过压板、支架、电机法兰、导轨安装面或薄板组件，再与螺母或预制螺纹孔形成夹紧关系。若只按标准号调用二维符号，结构工程师很容易在三维布置阶段误判头部沉孔深度、内六角扳手回转范围以及螺杆露出长度。

　　从实际用途看，M8内六角圆柱头螺栓常用于空间受限、连接面需要较平整外观、要求较大预紧力的场合。与外六角螺栓相比，圆柱头可以沉入加工孔内，扳手从轴向进入，侧面不需要预留开口扳手或套筒的摆动空间，因此在自动化设备侧板、线性模组安装、伺服电机固定、夹具压块和模具附属结构中使用频繁。模型中呈现多种长度规格，能够帮助设计人员在同一张布置图里比较短杆与长杆的差异：短规格适合薄板叠层或盲孔连接，长规格则可穿过较厚支座、隔套或多个零件后完成锁紧。

　　建模思路上，螺栓主体应拆分为头部、圆柱过渡段、光杆区和外螺纹区几个特征。头部外径、头部高度与内六角孔尺寸需要保持一致，因为这些尺寸决定了沉孔、通孔和扳手操作空间。杆部与头部下方的承压面不能简单做成锐利直角，真实零件通常存在圆角或工艺过渡，这对降低应力集中有意义；在承受交变载荷的连接位置，头部下方圆角还会影响接触面压分布。螺纹部分不必在所有工程场景中都还原完整牙型，但用于展示、干涉检查或3D打印验证时，螺旋牙型能够更直观地表达旋入方向和啮合长度。

　　尺寸边界方面，M8代表公称螺纹直径，选型时不能只看螺纹大小，还要结合被连接件总厚度、螺纹孔有效深度、垫圈占用高度以及所需露出牙数。若为通孔连接，螺杆穿过零件后应保留足够的螺母啮合长度；若为盲孔内螺纹，螺栓末端不能直接顶到孔底，必须给攻丝余量和排屑空间留出距离。圆柱头沉入安装面时，沉孔直径要大于头部外径，沉孔深度要保证头部不高出基准面，同时通孔直径应略大于螺纹大径，避免装配时螺杆与孔壁发生干涉。

　　在设备维护场景中，内六角螺栓的优势是装拆方向单一，适合密集排布；但如果头部完全埋入深孔，普通扳手可能无法到达，因此设计时要确认扳手长度和插入角度。多个螺栓并排使用时，中心线间距不能只满足零件强度，还要考虑相邻头部、沉孔壁厚以及工具操作。对于需要反复拆装的夹具，过短的啮合长度会造成螺纹滑牙，过长的螺杆又可能碰到内部线缆、传感器或运动部件。

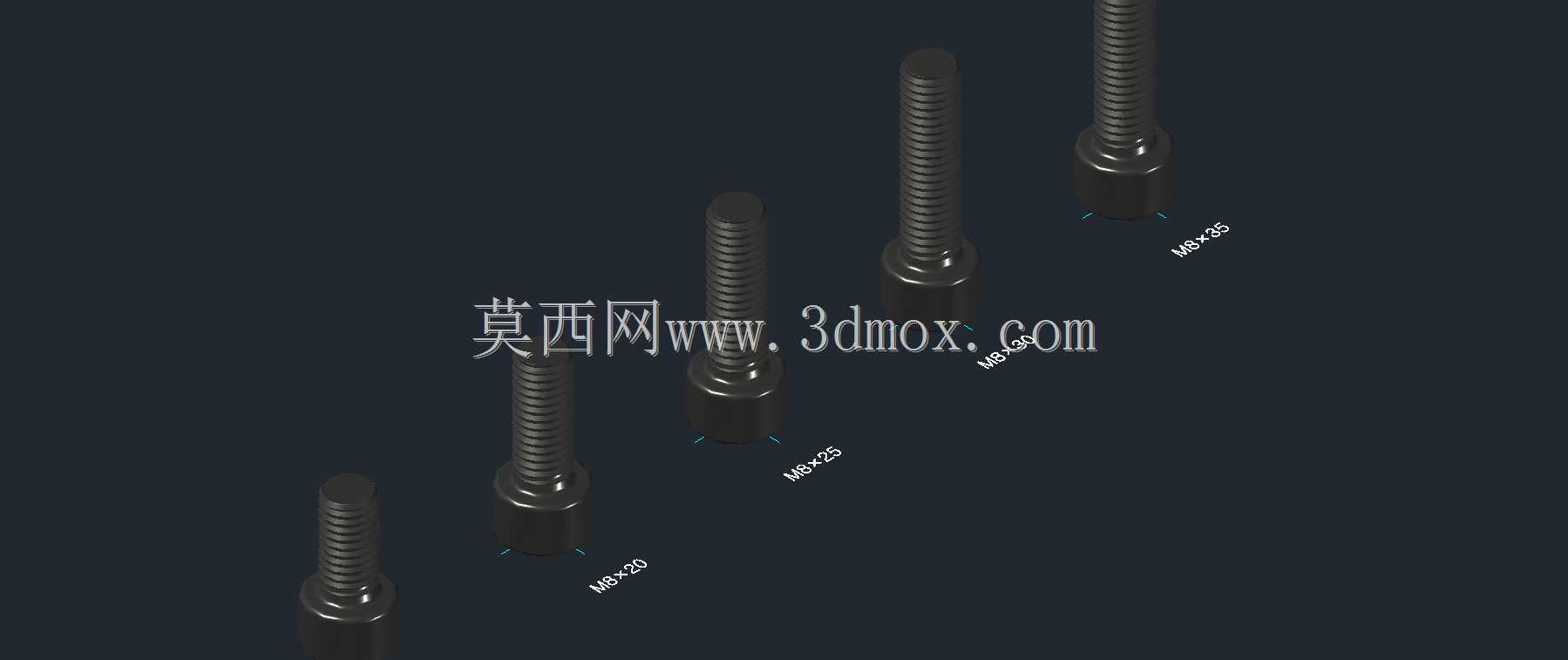

　　该组模型把不同长度的M8螺栓以等比例方式并列展示，便于在结构评审时核对夹紧方案。工程应用中，可把它作为紧固件库的基础成员，配合通孔、沉孔、螺纹底孔和垫圈一起使用。建模时保持螺纹轴线、头部端面和内六角驱动孔的同轴关系，能够保证后续工程图中剖视、标注和装配约束都更稳定。对初学者而言，这类零件虽然结构简单，却能训练螺纹特征、标准件比例、装配间隙和安装空间校核等基础能力；对成熟设计人员而言，它则是设备连接可靠性校核中不可缺少的基础元件。
