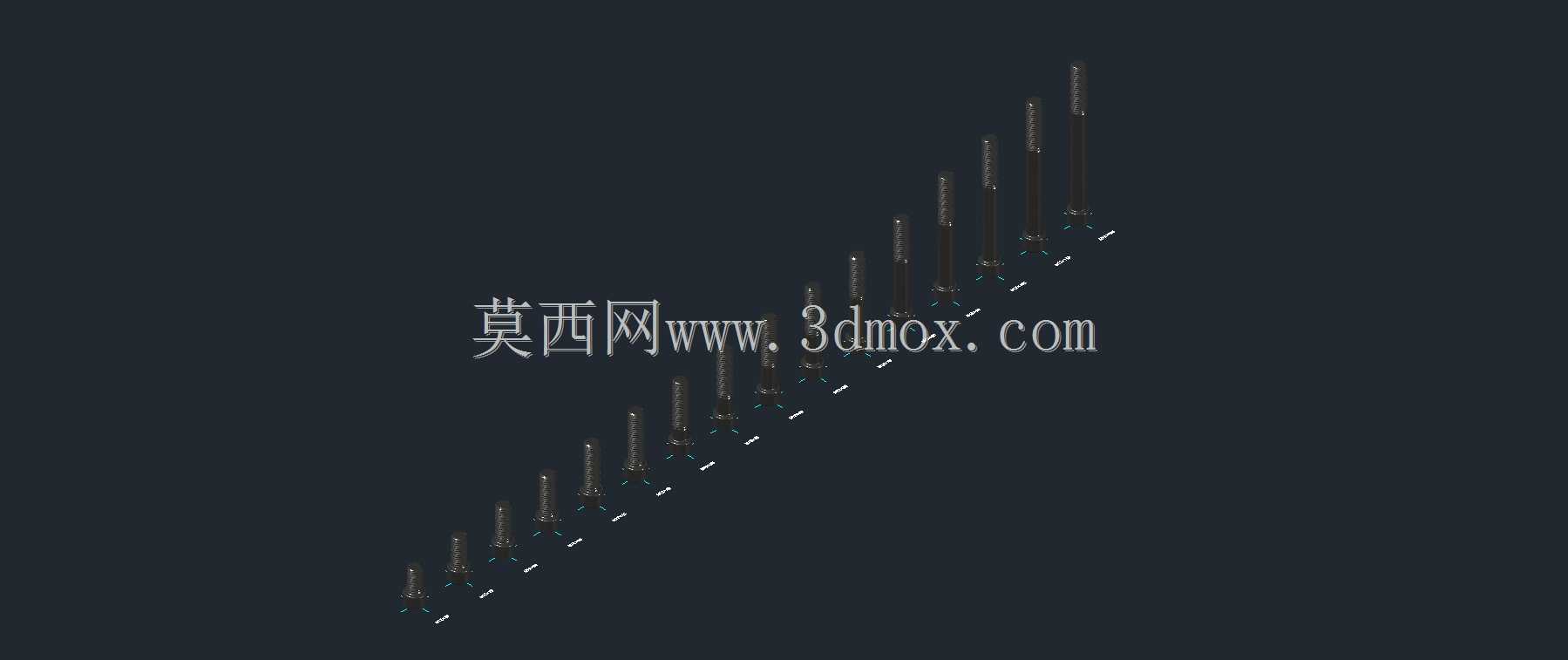

M12规格六角凹头紧固螺栓结构详图

　　在各类机械设备的装配环节里，六角凹头螺栓是承担轴向预紧、抗剪切连接的核心基础件，M12这一公称直径规格，覆盖了从中小型工装夹具、自动化线体机架、钣金护罩拼接，到机床外围附件、输送设备支架、通讯机柜安装等大量中等载荷连接场景。不同于外露式外六角螺栓，凹头结构的核心价值在于安装完成后头部端面可沉入被连接件的沉孔内，不突出装配面，既避免了突出螺头对周边运动部件、走线空间、操作人员的干涉，也让设备外表面保持平整，后续覆盖护板、贴装标识或者进行表面喷涂时都不会被凸起结构阻碍。

　　从实际选型的边界条件来看，M12螺栓的螺纹大径控制在12mm左右，配套的沉孔需要提前在被连接件上加工出对应六角凹腔，凹腔的深度要保证螺栓头部完全沉入后，端面与工件表面齐平或者略低0.2到0.5mm，既不能过深导致螺栓有效啮合长度不足，也不能过浅出现头部凸出。建模时首先要敲定的是螺纹段长度与光杆段的分配：如果是贯穿两个厚度合计20mm左右的钢板，搭配平垫、弹垫锁紧，螺纹有效啮合长度需要保证至少1.5倍公称直径也就是18mm以上，避免螺纹咬合不足出现滑牙；如果是直接拧入铸铁、铝合金基座的内螺纹孔，啮合长度还要根据基材强度调整，钢件基体取1.2d到1.5d，铸铁取1.5d到2d，铝合金等软质基材则要加到2d以上，才能保证长期受振动载荷下螺纹不会脱扣。

　　六角凹头的驱动结构设计，要兼顾扳手咬合的接触面积与沉孔的加工工艺性，凹腔的六个内侧面需要预留足够的扳手插入间隙，公差不能过紧导致内六角或者专用套筒扳手无法顺利插入，也不能间隙过大造成拧紧时打滑、啃伤螺头棱角。螺栓头部下端的支承面要保证与螺杆轴线的垂直度，拧紧时支承面完全贴紧工件沉孔的台阶面，预紧力才能均匀沿螺杆轴向传递，不会出现偏心载荷导致螺杆附加弯曲应力。螺杆末端的倒角处理也不能忽略，45度的引入倒角既能让螺栓顺利穿过对齐的通孔，也能在拧入内螺纹时起到导向作用，避免首牙螺纹磕碰损伤。

　　在不同应用场景下，这款螺栓的功能侧重也有区别：用在振动较大的冲压设备周边防护栏连接时，需要配合弹簧垫圈或者螺纹锁固胶，抵消交变振动带来的预紧力衰减；用在需要频繁拆装的工装定位位置时，要适当降低螺纹副的配合公差，保证多次拧入拧出后牙型依然完好；用在有防腐要求的户外通讯机柜装配时，本体材质可选不锈钢或者表面做达克罗处理，模型里也可以预留表面处理的厚度余量，避免镀层叠加后螺纹出现旋合卡滞。

　　建模过程中螺纹部分的处理要兼顾工程表达与后续仿真、出图的需求，详细牙型建模可以清晰展示三角螺纹的牙距、牙高、牙型角，工程出图时可以直接标注螺纹规格、公差等级、机械性能等级，不需要额外补充示意。整根螺栓的同轴度需要重点管控，头部支承面、螺杆轴线、螺纹中径的同轴偏差要控制在允许范围内，否则拧紧后会出现螺杆别劲、被连接件错位的问题。从安装空间边界来说，M12凹头螺栓对应的扳手活动空间比外六角螺栓更小，只需要在沉孔上方留出套筒垂直向下的操作距离即可，适合布局紧凑、侧面没有扳手摆动空间的装配位置，这也是很多平板类零件、模具模板、精密设备台板优先选用沉头凹螺栓的原因。整套结构把紧固可靠性、安装空间约束、表面平整度需求几个维度的要求整合到同一零件上，是中等载荷连接场景里通用性极强的紧固方案。
