M5系列内六角圆柱头紧固螺栓

　　做结构设计这些年，M5规格的内六角圆柱头螺栓几乎是装配体里出现频率最高的紧固件之一，小到通讯终端内部的板卡固定，大到自动化设备的钣金机架拼接，但凡需要沉头避让、拧紧力矩可控、拆装空间受限的连接点位，第一反应往往就是选这一类件。

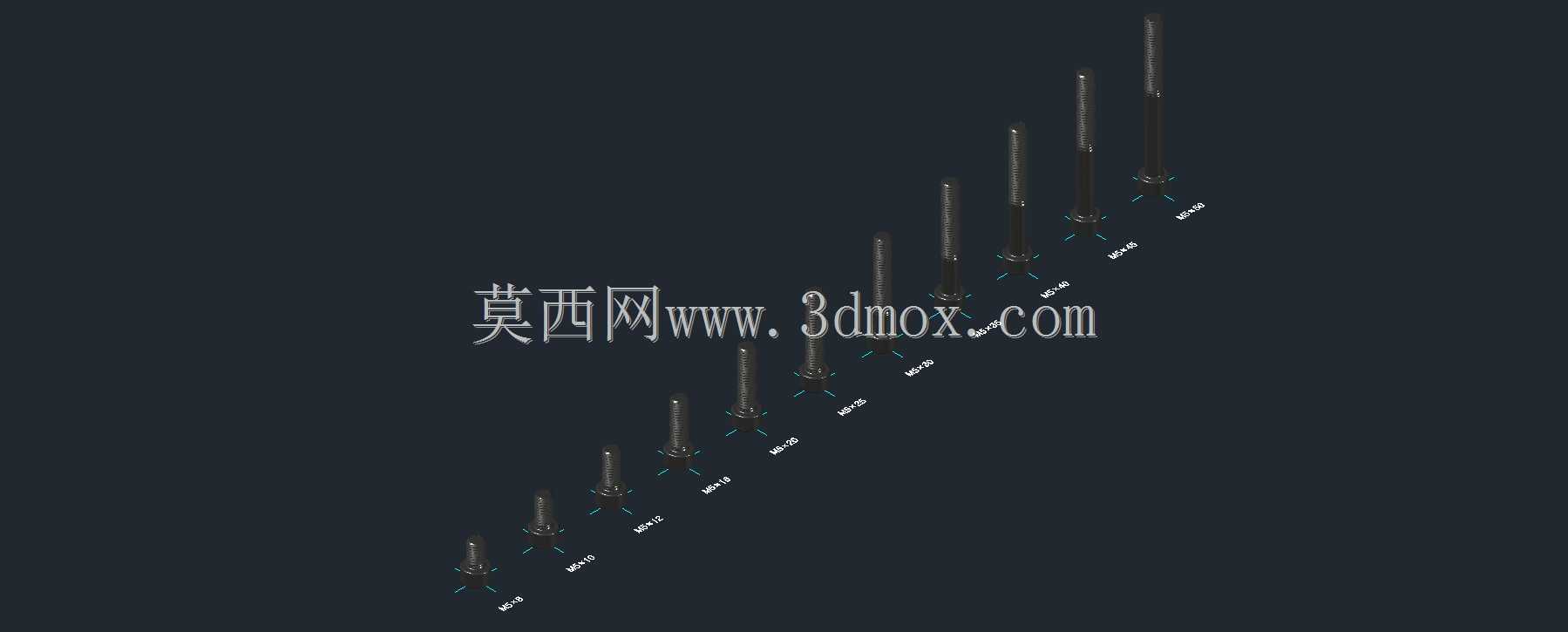

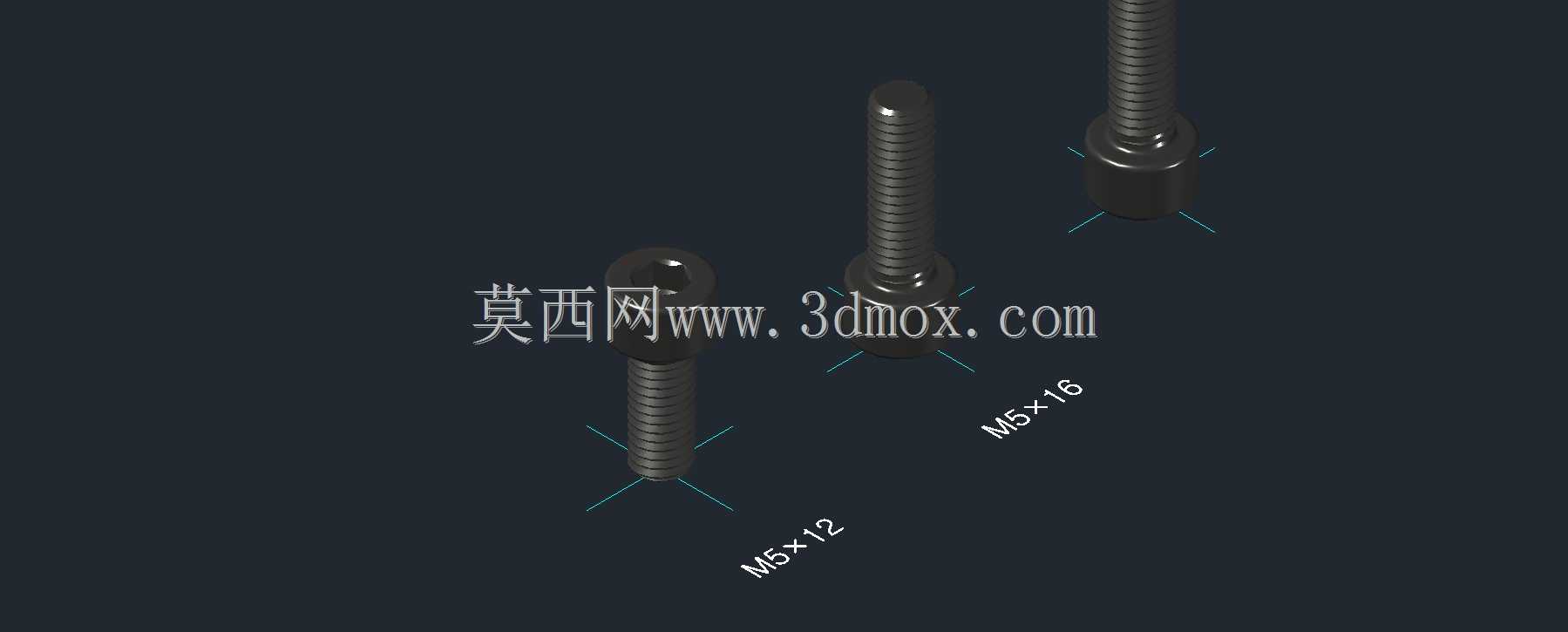

　　这套模型把同一螺纹规格下不同公称长度的螺栓做成了系列件，从最短的几毫米薄板锁紧长度，一直延伸到几十毫米的跨件叠装长度，杆部长度按常用梯度排布，选型时不用再临时改参数拉伸，直接按连接总厚度匹配对应长度即可。螺栓头部采用标准内六角驱动形式，圆柱头外径与头部高度严格贴合通用紧固规范，头部端面的内六角沉孔深度、对边尺寸都按扳手啮合要求建模，装配时内六角扳手可以完全沉入孔内，不会出现头部外凸干涉周边零件的情况，这也是它相比外六角螺栓在紧凑腔体里更受青睐的核心原因。

　　实际工程里选这类螺栓，首先要算的是安装边界：被连接件的通孔一般开到φ5.4~φ5.5，保证螺杆自由穿过不卡滞；如果需要头部沉入工件表面，就要在安装面加工出适配圆柱头外径的沉孔，沉孔深度略大于头部高度，让锁紧后头部端面不高出安装基面。螺杆的有效旋合长度要特别注意，拧入钢制内螺纹时，旋合深度保证一倍螺纹直径也就是5mm左右就能满足常规预紧要求，拧入铝合金、塑料这类低强度基体时，旋合深度要加到1.5~2倍直径，避免螺纹滑牙失效。模型里螺纹段的长度也做了区分，短规格螺栓接近全螺纹，长规格件则在头部下方留出一段光杆，光杆直径等于螺纹公称大径，做铰制孔定位连接时，这段光杆可以直接穿过配合孔承受横向剪切力，比纯螺纹受剪的承载能力高不少。

　　从功能特性上看，内六角驱动的优势在于拧紧时扳手受力方向沿螺栓轴线，侧面只需要留出扳手插入的轴向空间，不需要像外六角那样给套筒预留周向转动的大空间，在密集排布的安装点位里，相邻螺栓中心距可以压得很小。圆柱头的支承面是完整的环形端面，和被连接件表面接触面积大，预紧时压强分布均匀，不会像沉头锥面那样对安装孔的同轴度过度敏感，就算孔位稍有偏差，锁紧后也能保持稳定的压紧力。

　　建模思路上这套系列件完全遵循参数化逻辑，统一保留头部几何、内六角孔、螺纹大径小径的基础特征，只通过变量驱动杆部总长度、螺纹段长度两个核心尺寸，既保证同系列零件的装配基准完全一致，也方便后续在BOM表里归为同一标准件族，采购时可以按长度合并下单，减少物料种类。三维装配时直接调用对应长度的螺栓，配合标准平垫、弹垫或者尼龙防松螺母，就能完成从薄板叠压、支架固定到导轨锁紧的各类连接场景。日常维护拆装时，内六角孔即使多次反复拧动，磨损也主要集中在扳手和孔的接触面，螺栓本身的杆部螺纹不会受装配工具损伤，重复利用率很高，这也是量产设备里大量选用这类紧固件的实际原因。
