M14规格六角凹头紧固螺栓详图

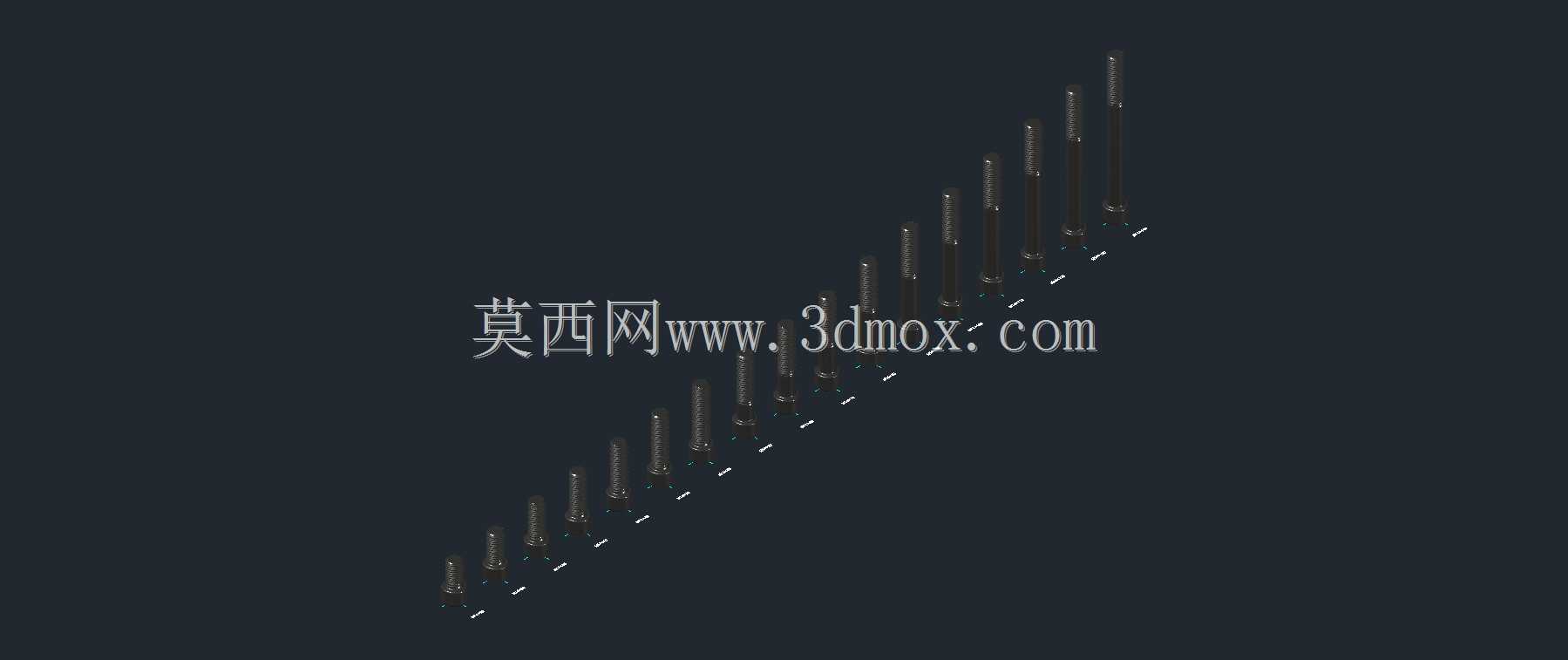

　　这套M14规格六角凹头螺栓的三维详图，覆盖了不同公称长度下的完整螺栓构型，在做整机结构校核、紧固件选型排布的时候，可以直接调取对应长度的模型完成装配干涉检查，不用再逐个按照螺纹标准从头建模，能大幅缩短结构设计阶段的紧固件排布周期。

　　从实际设备装配场景来看，这类六角凹头螺栓多用于安装空间受限、螺栓头部外侧没有足够扳手操作空间的工位：普通外六角螺栓拧紧时需要套筒或者开口扳手在头部外侧预留操作空间，当设备侧壁、护板或者相邻零部件距离螺栓轴线过近时，外扳手没有摆动或者套入的余量，而凹头结构可以使用内六角扳手从螺栓头部端面的内凹六角孔伸入施加扭矩，扳手整体完全处于螺栓头部的径向轮廓范围以内，周边只需要留出扳手插入的轴向空间即可完成锁紧操作，在通讯设备机架、紧凑型自动化模组、机床内部走线架、钣金护板拼接这类布局紧凑的结构里应用非常普遍。

　　设计这套螺栓模型的时候，首先严格遵循公制螺纹的通用规范：M14代表螺纹公称直径为14mm，配套的螺距按照粗牙普通螺纹取2mm，螺纹段长度根据螺栓总长度的不同按照紧固件通用规则设定，当螺栓公称长度在常规短尺寸区间时，螺纹段会一直延伸到靠近头部的支承面位置，也就是全螺纹构型，适合被连接件总厚度较小、需要螺纹全程啮合调节锁紧位置的场景；当螺栓长度更长时，会在头部下方设置一段无螺纹的光杆段，光杆直径和螺纹大径保持匹配，安装时光杆段可以和被连接件的通孔形成小间隙配合，起到辅助定位、承受横向剪切载荷的作用，在有振动、交变横向力的工位，光杆承剪的构型比全螺纹螺栓的抗滑移性能更稳定。

　　螺栓头部的六角凹孔尺寸按照对应内六角扳手的规格匹配，凹孔深度要保证扳手完全插入后不会出现打滑、崩边的情况，头部下端的支承面做了平整的贴合面设计，拧紧时压力可以均匀分布在被连接件的表面，不会因为支承面倾斜出现局部应力集中压伤钣金件或者铝合金加工面。不同长度的螺栓系列覆盖了从薄板叠层锁紧到厚壁支架连接的常用厚度区间，选型时只需要核对被连接件的总厚度，加上螺母厚度、垫圈厚度以及露出螺母的2到3牙螺纹余量，就能直接选出对应公称长度的螺栓，避免出现螺纹啮合长度不足导致脱牙，或者螺栓过长顶住对面零部件、露出过多影响后续走线和零件装配的问题。

　　在三维装配过程中，这套系列化模型可以直接在紧固件库中调用，装配时先将螺栓穿入被连接件的通孔，保证头部支承面完全贴紧零件表面，再依次套入平垫、弹垫或者锁紧螺母，按照M14螺栓对应的推荐拧紧扭矩施加预紧力，既可以保证连接刚性，又不会因为扭矩过大拉断螺纹或者压溃较软的铝合金基材。整套详图把不同长度螺栓的外形轮廓、螺纹起止位置、头部凹腔结构都做了准确还原，结构工程师在做设备布局时，可以直接把螺栓模型放入装配体，检查螺栓头部和周边管线、相邻零件的安全间隙，确认内六角扳手在装配和后期维护时有没有足够的操作空间，提前在设计阶段排除装配干涉、维护时无法伸入手工具的隐患，不用等到样机加工组装时才发现紧固件选型或者安装空间设计的失误。
