M2规格内六角凹头紧定螺栓多款长度

　　在消费电子、小型通讯终端、精密检测仪器这类内部空间极度紧凑的设备装配场景里，大规格外六角紧固件根本没有操作空间，M2级别的微型内六角凹头螺栓，恰恰是这类场景里使用频率最高的紧固元件。很多刚入行的结构设计师在排布小型设备内部连接点位时，很容易忽略微型紧固件的安装边界：如果选用头部凸出的盘头螺丝，不仅会额外占用Z向装配空间，凸出的头部还可能和相邻排布的PCB板、柔性排线、屏蔽罩发生运动干涉，而凹头内六角螺栓的头部完全沉入预制的沉孔内，装配完成后工件表面没有任何凸起结构，既可以让两个贴合的安装面实现完全无缝的平面接触，也不会在设备后续的插拔、堆叠、外壳扣合过程中刮蹭周边零件。

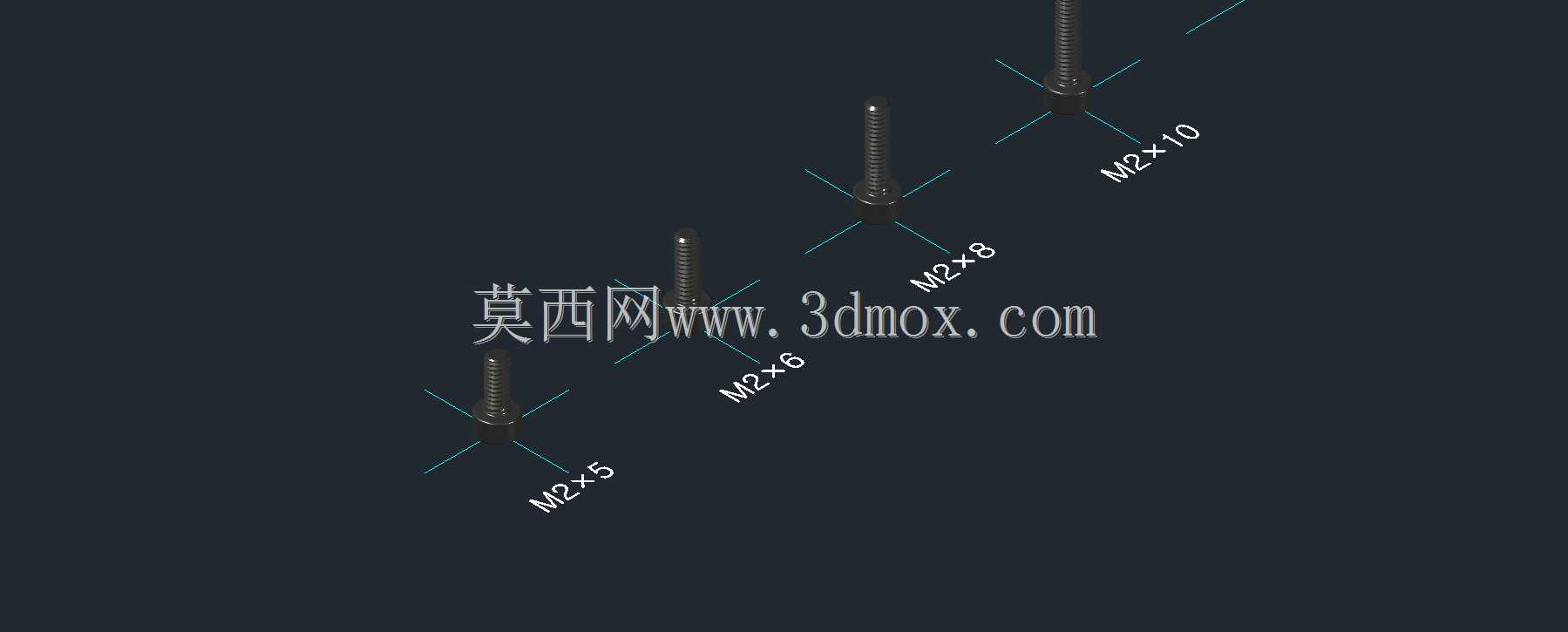

　　这套模型覆盖了M2螺纹下5mm、6mm、8mm、10mm四种常用螺杆长度，选型时可以直接根据被连接件的总叠层厚度匹配对应规格：比如两层1.5mm厚的钣金支架加一层1mm厚的绝缘垫片，总叠厚是4mm，选用M2×5的规格，螺杆穿过叠层后露出1mm左右的啮合长度，既可以保证螺纹啮合牙数足够提供可靠的锁紧力，也不会因为螺杆过长，拧入后顶到对面壳体内壁造成外壳鼓包。建模过程中螺纹段的参数完全沿用公制普通粗牙螺纹的标准牙型，M2粗牙螺距为0.4mm，模型里的外螺纹牙顶、牙底圆角都做了符合加工公差的还原，不会出现很多新手建模时把螺纹牙尖做成尖锐直角，后续导出工程图或者导入加工编程软件时出现几何报错的问题。

　　从头部结构来看，内六角凹腔的尺寸匹配对应规格的微型内六角扳手，凹腔深度做了合理控制：既保证扳手插入后有足够的咬合深度，拧紧时不会出现滑角拧花凹腔的问题，也不会因为凹腔过深导致螺栓头部的壁厚过薄，在施加规定锁紧扭矩时出现头部胀裂失效。螺栓头部的外圆和螺杆的同轴度在建模时严格控制在微型紧固件的常规公差范围内，实际装配时螺杆穿过预制的安装过孔不会出现偏心卡滞，头部沉入沉孔后也不会出现局部边缘高出工件表面的情况。

　　这类微型螺栓的实际适用场景远不止通讯工具类产品：在微型舵机的摇臂锁紧、小型光学镜头的镜座固定、3D打印机挤出机的加热块组件装配、便携音频设备的内部支架连接里，都大量用到同规格的紧固件。设计排布安装点位时，需要提前预留内六角扳手的操作空间：不能在螺栓头部的正上方布置高度过高的遮挡结构，否则装配时扳手无法垂直插入凹腔，斜向发力很容易拧圆内六角孔。不同长度的螺栓在同一款设备里往往会搭配使用：比如固定薄型PCB板的点位用短规格，穿过多层叠加支架、接地弹片的连接点位就换用更长的规格，整套系列化模型可以直接调取对应长度的零件完成装配，不用设计师反复从零绘制螺纹和头部结构，能大幅减少紧凑设备结构设计阶段的紧固件建模工作量，也能在选型阶段快速核对不同叠层厚度下的螺杆长度余量，提前规避螺杆过长顶伤零件、或者啮合长度不足松脱的设计隐患。
