粉体物料输送用无尘接料卸料装置

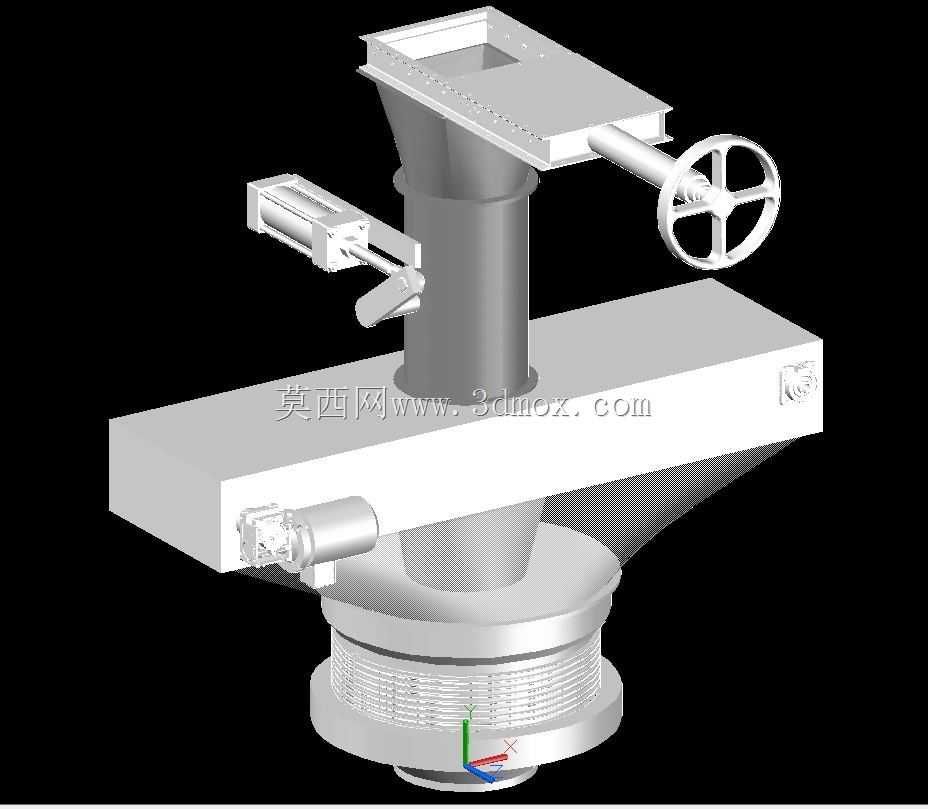

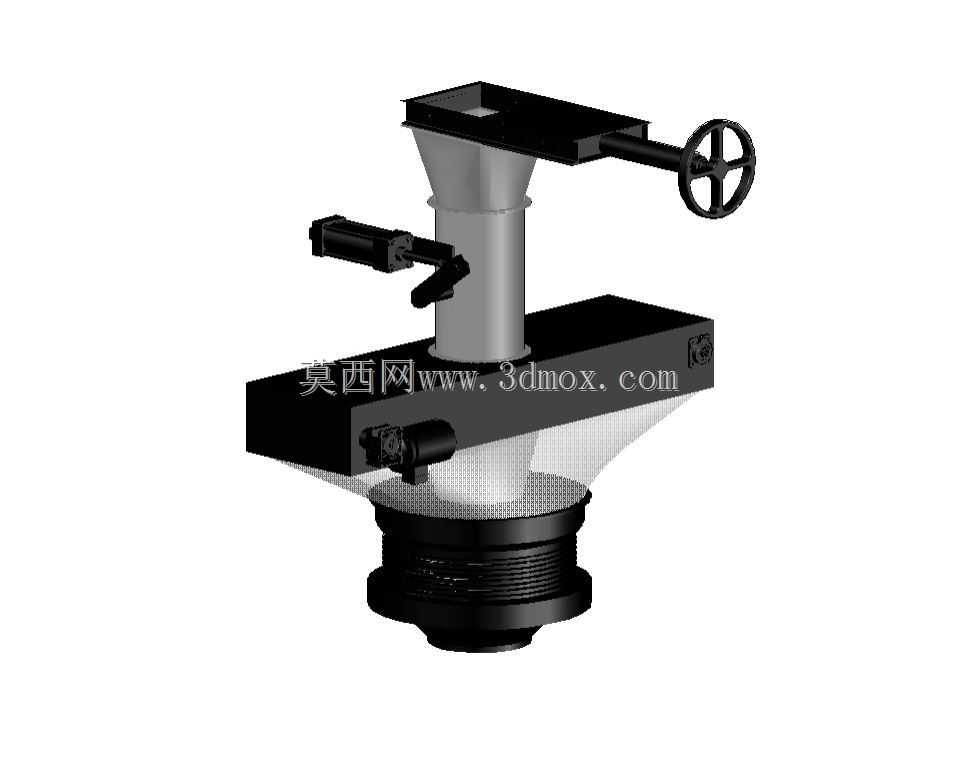

在粉体加工、散料包装的生产场景中，物料转运环节的粉尘外溢一直是困扰车间环保、物料损耗控制的核心问题，这类无尘装料口正是针对该痛点设计的专用接料部件，常配套在料仓出料端、包装机进料工位、吨袋包装工位使用，用来衔接上游储料单元与下游接料容器，避免粉状、小颗粒状物料在下落装填过程中向外飘散。从结构设计来看，装置整体采用上下锥段衔接中间直筒的流道构型，上锥段对接上游出料设备的下料口，通过法兰结构实现刚性固定，下锥段做收束设计，能够适配不同口径的接料袋、接料桶，减少物料下落的发散角度。侧面配置的手轮调节机构，实际是用来控制内部截料闸板的开合度，操作人员可以根据下游接料的速度需求，转动手轮调整闸板的开启幅度，精准控制物料的下料流量，避免物料流速过快造成的冲料、溢料问题；旁侧设置的气动夹紧部件，主要用来固定套在出料端的接料袋边缘，装填过程中无需人工扶持袋口，同时保证接口处的密封性能，阻断粉尘从袋口衔接处外溢的通道。设计阶段需要重点考量安装边界的适配性，上部安装法兰的孔位需要匹配常规储料仓的出料口标准尺寸，整体竖向高度要预留出接料容器的放置空间，侧面手轮的操作半径要避开周边的设备机架、管线布局，保证操作人员站在工位侧方就能顺畅完成调节动作，不会出现操作干涉。流道内壁做顺滑过渡处理，没有突兀的台阶或直角结构，避免粉体物料在流动过程中出现积料、架桥的问题，减少物料残留带来的交叉污染风险。下部的螺纹接口可以快速对接不同规格的快接接头，适配柔性收尘管或者延长出料筒，针对流动性差异较大的物料，比如超细粉煤灰、食品粉料、塑料粒子等不同工况，都能通过更换下部接件实现适配，不需要整体更换装料口主体。这类部件的结构没有冗余的复杂设计，核心功能聚焦在密封防尘、流量可控、快速适配三个维度，实际投产使用后能明显降低装填工位的粉尘浓度，减少物料的无谓损耗，同时降低操作人员的劳动强度，不需要人工反复调整袋口位置、清理洒落的物料。建模过程中需要重点保证各活动部件的运动间隙，手轮带动的闸板行程要和流道的通径匹配，夹紧机构的活动行程要满足不同厚度袋口的夹紧需求，所有转动副的位置要预留润滑与维护的空间，避免长期接触粉体物料后出现卡滞问题。
