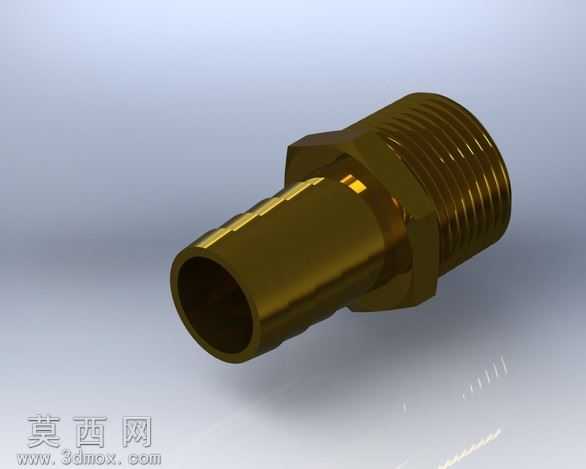

3/4英寸倒钩式黄铜外螺纹适配接头

本模型为管路系统用3/4英寸倒钩式黄铜适配接头，建模阶段以实际采购的市售同规格适配接头实物尺寸为基准，先通过游标卡尺完成全尺寸测绘，获取外螺纹公称直径、螺距、六角对边尺寸、倒钩段外径、倒钩凸起高度、接头总长度、内孔通径等核心参数，再在三维建模环境中开展参数化建模。首先绘制接头的中心轴线作为基准，依次构建外螺纹段的圆柱基体，通过扫描切除特征生成标准NPT外螺纹牙型，保证螺纹牙距、牙型角符合美制锥管螺纹的规范要求；随后构建六角拧动段，通过拉伸凸台生成正六棱柱结构，对六角棱边做0.2mm的倒角处理，还原实际加工的去毛刺工艺特征；接着构建倒钩插接段，先绘制插接段的圆柱基体，再通过环形阵列的拉伸凸台生成多道环形倒钩凸起，每道倒钩均设计为朝向螺纹端的倾斜坡面，保证软管插接后可通过倒钩咬合软管内壁实现防脱效果，同时对倒钩的锐边做小圆角过渡，避免装配时割伤软管内壁。建模完成后对模型进行干涉检查，确认内孔流道全程无台阶、无突变，保证流体输送时的通畅性。材质配置阶段选用黄铜材质，调整材质的漫反射颜色为典型的黄铜暖金色，设置合适的金属度与粗糙度参数，还原黄铜金属的半哑光质感，同时对六角面、螺纹牙顶等机加工面适当降低粗糙度，体现车削加工的光洁效果，倒钩段的非加工面适当提高粗糙度，还原实际锻压毛坯加工后的表面质感。渲染阶段采用影棚式三点布光，主光源从侧上方45度照射，突出螺纹的牙型细节与六角面的棱边轮廓，辅光源从另一侧补光消除暗部死黑，背光源勾勒接头的外轮廓，背景选用浅灰色渐变背景，避免背景干扰接头本身的结构展示，同时添加柔和的地面反射效果，提升渲染图的真实感。该适配器的核心设计思路是兼顾连接可靠性与装配便捷性，外螺纹端用于对接带内螺纹的管路端口，倒钩端用于直接插接柔性软管，无需额外卡箍即可实现基础的密封与防脱，黄铜材质兼具良好的耐腐蚀性与切削加工性能，适配气动、给排水、低压油路等多种管路场景，建模过程中严格还原实物的尺寸公差与工艺特征，保证模型可直接用于装配验证、管路布局模拟以及3D打印样件制作。
