工字钢管道悬挂用螺钉式梁夹结构

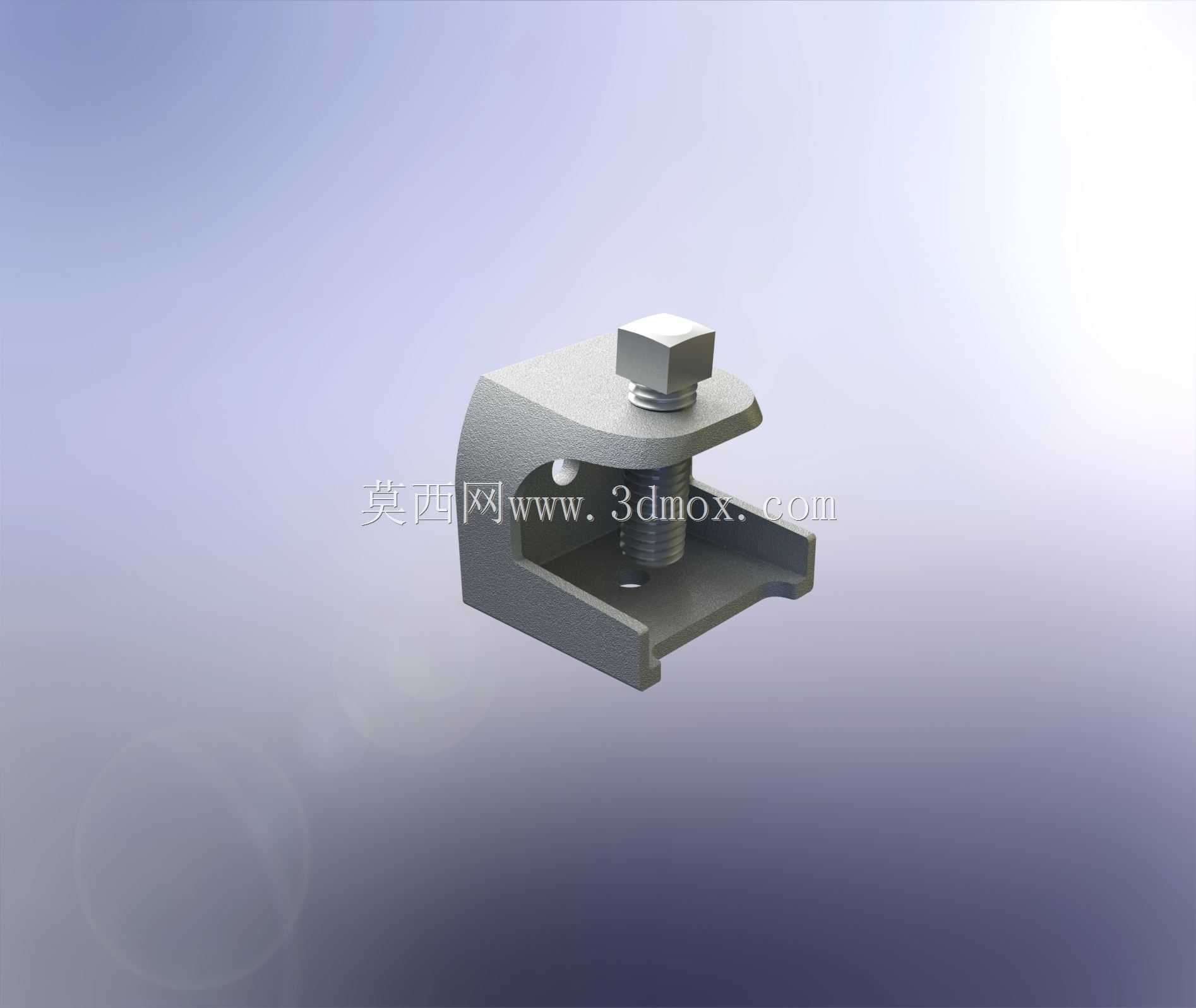

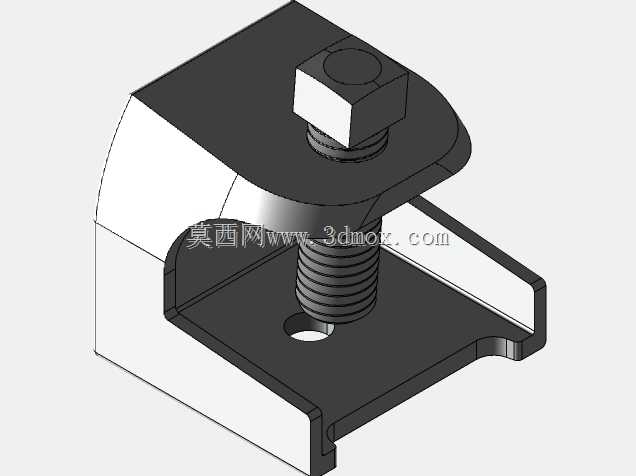

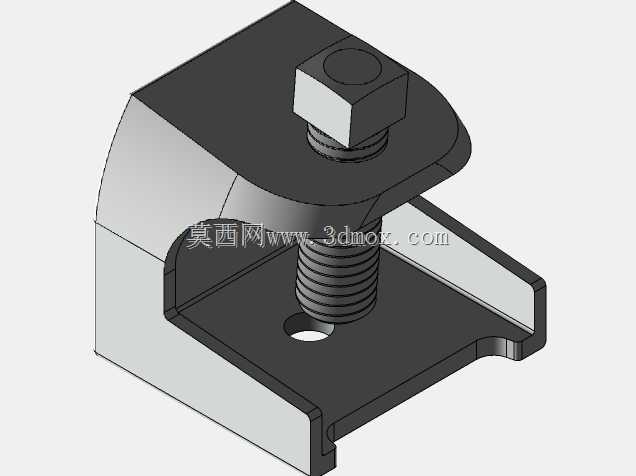

　　在工业厂房管线排布、机电安装现场的支吊架系统里，这类梁夹是无需打孔、快速固定的典型连接件，核心作用是把各类流体管道、电缆桥架、穿线导管稳固挂载在厂房常见的工字钢横梁下翼缘上，省去了在钢梁上钻孔焊接的工序，不会破坏钢梁原有结构强度，安装效率比传统焊接支架高出数倍，也方便后期管线调整移位时的拆装作业。从结构设计来看，整体采用C型夹体搭配方头压紧螺钉的组合形式，夹体的开口尺寸匹配常规工字钢下翼缘的厚度范围，夹体下部预留了管道挂载的连接位，可搭配管卡、吊杆等配件完成不同管径管道的固定。设计时首先考虑了夹持的可靠性，夹体与钢梁接触的承压面做了防滑咬合的结构处理，拧紧顶部的方头螺钉后，螺钉端部会紧紧顶压在工字钢翼缘上表面，

　　配合C型夹体的下勾边形成稳定的夹持力，即便管道存在一定的振动载荷，也不会出现沿钢梁滑移、松脱的问题。夹体的转角位置做了圆弧过渡处理，避免应力集中导致长期受力下出现开裂，螺钉采用标准方头结构，现场施工时用普通扳手即可完成拧紧操作，不需要特殊工装。安装边界上，这类梁夹适配的工字钢翼缘厚度覆盖常规厂房用10号到20号工字钢的下翼缘尺寸，单个夹体的额定承载载荷满足常规小口径给排水管道、压缩空气管道、电气穿线管的挂载需求，安装时只需要将C型开口卡在工字钢下翼缘，调整到预设的管线位置后拧紧顶部螺钉即可完成固定，不需要对钢梁做任何预处理。在实际项目应用中，这类梁夹常成排布置在工字钢横梁上，根据管道的重量和管径调整相邻梁夹的间距，

　　对于有保温层的管道，只需要搭配对应高度的吊杆连接下部管卡，就能留出足够的保温层安装空间。夹体的成型工艺采用整体冲压或精密铸造，保证夹持部位的强度一致性，螺钉的螺纹配合长度经过校核，既保证足够的拧紧行程适配不同厚度的翼缘，也避免螺纹过长导致的安装卡顿。在管线改造项目中，这类可拆卸的梁夹优势尤为明显，不需要动火作业就能完成管线的增减和位置调整，大幅降低了改造施工的安全风险，也减少了对现有生产区域的作业影响。
