Gems活塞式流量开关FS-400P结构

　　该结构对应管路系统中常见的机械式流量监测部件，主体采用透明筒体配合侧向接口的布置方式，能够在冷却水循环、润滑系统、小型流体设备和实验装置中直接反映管路内是否有介质流动。与单纯依靠电气信号判断的方案不同，这类部件把流体推动、机械触发和信号输出集中在较小的管路空间内，设计时需要同时考虑流道阻力、安装方向、接口位置和维护可达性。

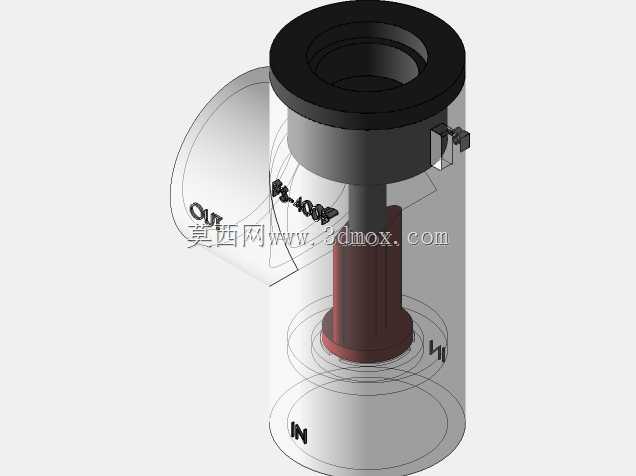

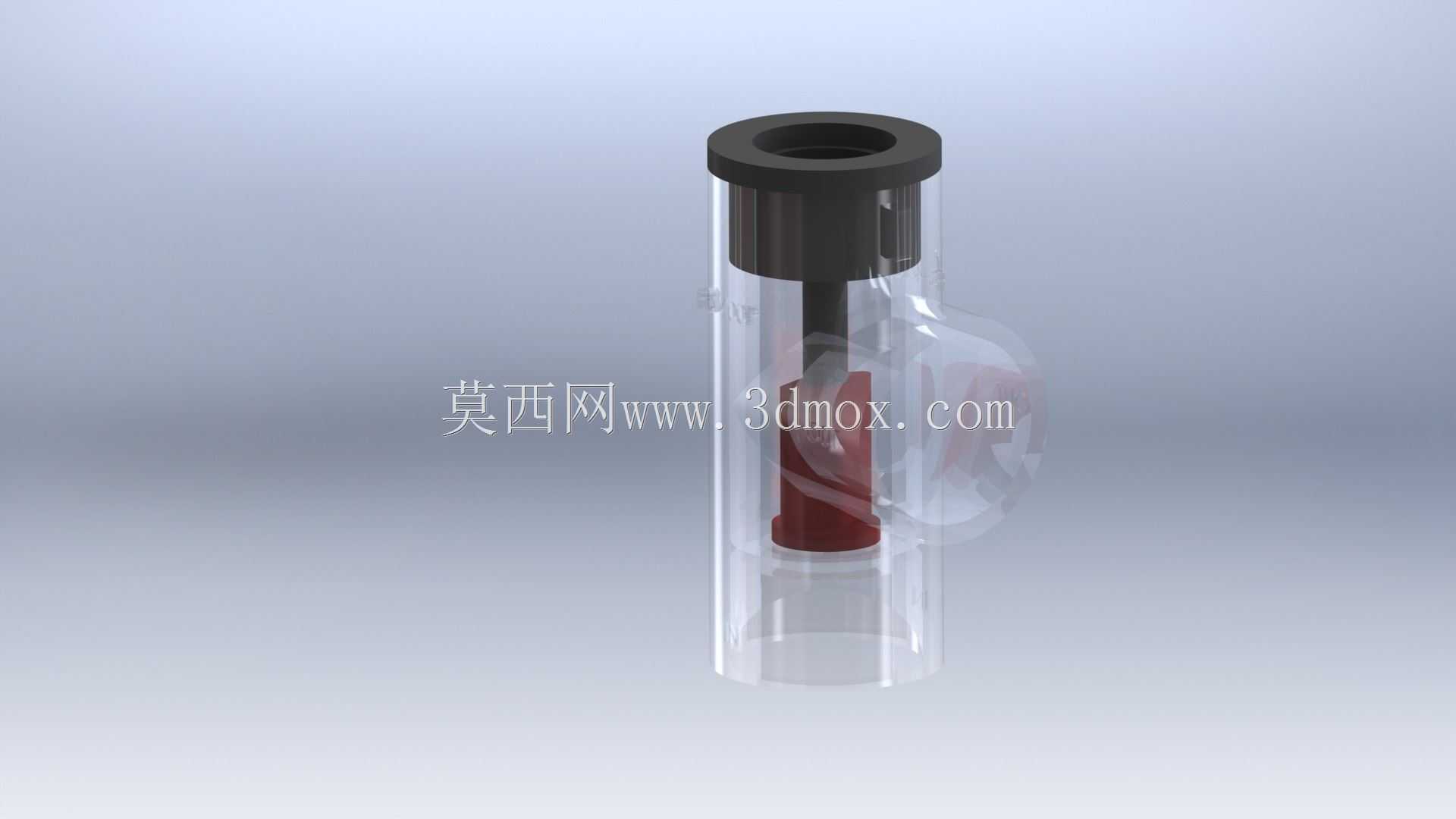

　　从外形上看，竖直筒段承担主要的运动导向和观察功能，顶部黑色端盖形成安装与密封边界，内部可见活塞或磁性触发组件，红色部件位于流道作用区域，侧向接口用于接入工艺管线。模型把透明外筒、顶部接头、内部运动件和侧向外接结构分别表达出来，便于在整机布局中检查干涉关系。实际选型时，不能只关注传感器本体直径，还要预留侧接管接头、扳手操作空间以及顶部接线或检修空间；若布置在紧凑机柜内，筒体前后方向应留出拆装余量，避免管路固定后无法拆卸端盖。

　　工作逻辑上，介质经过流道时推动内部运动件，达到设定流量后触发开关状态，从而给控制系统提供断流、欠流或正常流动信号。它常用于冷却水路保护、泵运行确认、过滤器堵塞提示以及设备联锁。结构设计的重点不在复杂外形，而在让流体作用力稳定传递到触发件：流道转折过急会增加压损，运动件与导向段间隙过大则可能造成卡滞或误信号，密封位置若靠近运动区域，还要考虑材料膨胀和介质兼容性。

　　建模时可按透明外壳、上端盖、内部活塞、磁性件、侧向连接口和固定特征拆分零件。透明筒壁适合用于展示内部动作关系，但工程出图中应明确其材质、壁厚和承压范围；顶部黑色部分多承担连接、密封和限位作用，倒角与台阶不能随意简化，否则会影响装配判断。侧向接口的轴线高度、管径和螺纹规格是安装边界中的关键尺寸，布置管路时应保证进出口方向与实际流向一致，并尽量减少靠近开关处的急弯。

　　在设备应用中，这类流量开关通常不承担流量调节功能，而是作为状态监测和安全联锁元件。将其纳入三维总装时，应同步检查管路中心线、阀门位置、过滤器方向和接线空间，尤其要避免把传感器装在强振动且无支撑的管段上。若用于冷却水系统，周边还应考虑排气、排污和旁路维护；若用于润滑油或化学品回路，则需结合介质温度、压力和密封材料复核结构。该模型适合用于流体控制原理图验证、机柜管路布置、教学演示以及机械结构人员理解活塞式流量开关的内部组成。
