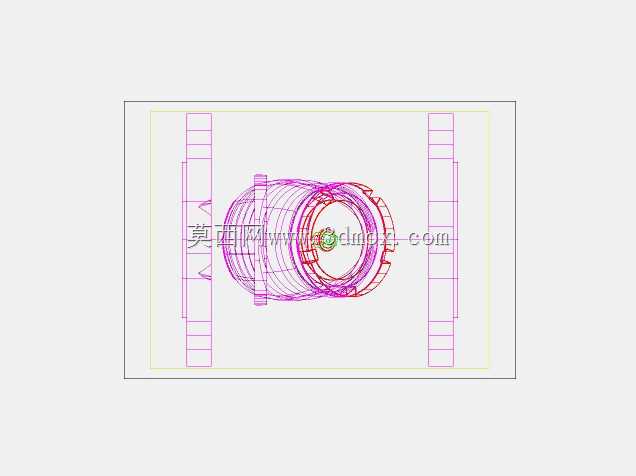

PN16压力50mm口径Y型法兰连接粗滤器

这款Y型粗滤器是工业流体输送管路系统中不可或缺的前置处理元件，主要应用在给排水、暖通循环、化工轻污流体、压缩空气管路等场景中，安装在泵阀、仪表、换热设备等精密管路元件的前端入口位置，用来拦截流体中携带的焊渣、锈屑、砂石、纤维团等大颗粒固体杂质，避免杂质进入后端精密设备造成流道卡堵、密封面划伤、叶轮磨损等故障，有效延长整套管路系统中核心设备的使用寿命，降低运维检修的频次与成本。该款粗滤器采用Y型斜置滤腔的经典结构设计，主体流道保持直通形态，流体经过时的压损远低于直角式过滤结构，斜向伸出的滤腔用来内置不锈钢滤网，无需拆解主管道法兰即可打开下端排污堵头完成滤网的冲洗与杂质清理，日常维护操作十分便捷。产品两端采用标准PN16压力等级的法兰连接结构，法兰盘上均匀分布螺栓安装孔，安装时只需对齐两端管路法兰，放入密封垫片后穿入对应规格的螺栓均匀紧固即可完成固定，密封可靠性高，适配常规中低压工业管路的安装标准，公称通径为50mm，能够匹配同口径的管路系统通流需求，安装时需预留滤腔下端的操作空间，方便后期拆卸排污堵头开展维护作业。设计过程中充分考虑了流体的流态特性，滤腔与主流道的过渡位置做了顺滑的圆弧处理，避免出现直角死区造成杂质淤积，壳体壁厚满足PN16压力等级的强度要求，能够承受管路运行中的水锤冲击与压力波动，滤网采用带支撑骨架的冲孔网结构，在保证通流面积的同时具备足够的抗冲击强度，不会被流体压力挤压变形导致过滤失效。在民用建筑的给排水系统、工厂循环冷却水系统、中小型化工流体输送管线、车间压缩空气支管路中，这类粗滤器都有着极高的应用普及率，是管路系统中最基础也最关键的保护性元件，合理的结构设计让它在保证过滤效果的同时，尽可能降低了对管路通流效率的影响，兼顾了实用性与运维便捷性。
