直径五米锥底Kee沉淀池结构设计

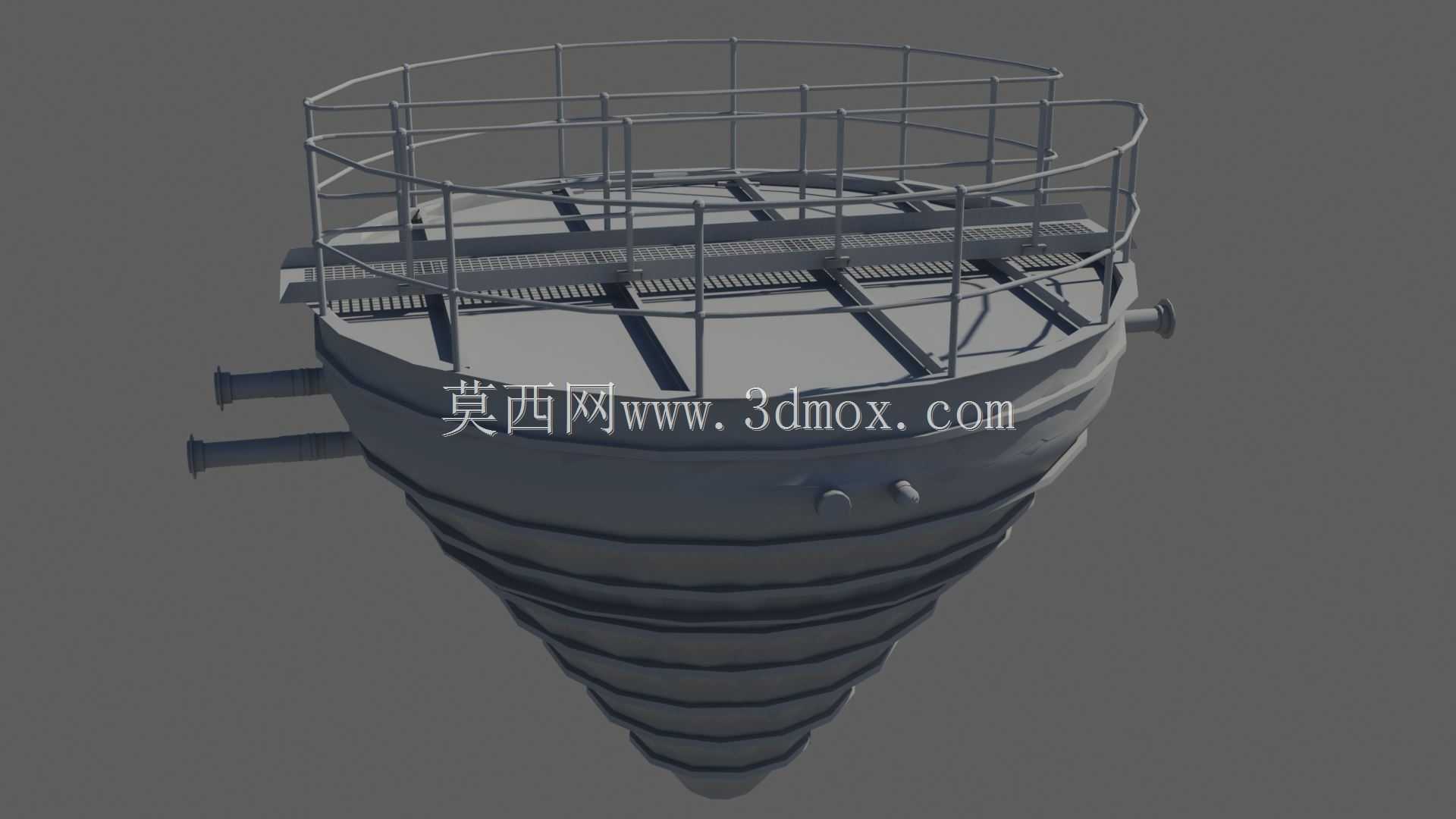

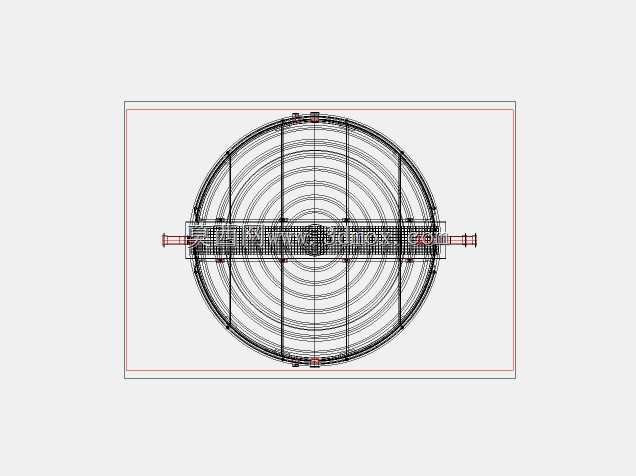

该锥底沉淀池主要应用于市政污水处理、工业废水预处理、中小型水厂净水工艺等场景，是水处理流程中实现固液分离的核心构筑物之一，可有效去除水中悬浮颗粒物、絮凝体、泥沙等杂质，为后续深度处理环节降低负荷，保障出水水质达标。设备实际运行过程中，待处理污水从罐体侧部的进水接口进入池体内部，在缓流状态下依靠重力作用实现沉降，比重大于水的杂质会沿着锥形池壁逐步下滑聚集至池底锥尖位置，可通过底部排泥结构定期排出沉积污泥，澄清后的水体则从池体上部的溢流结构收集后排出，完成固液分离的核心流程。从功能特性来看，该锥底结构相比传统平流式沉淀池，占地面积更小，沉降效率更高，锥壁的倾斜角度经过严谨计算，可避免污泥在池壁粘附堆积，减少人工清淤的频次；顶部设置的环形安全护栏与操作走道，可满足日常巡检、设备维护的作业需求，走道采用格栅式踏板设计，可避免积水、积泥影响作业安全，侧部预留的多组接口可灵活对接进水、出水、加药、排泥等不同工艺管线，适配不同水处理工艺的管路布局需求。设计过程中，首先根据处理水量、悬浮物沉降速率计算确定了5米的罐体直径，匹配对应处理规模的水力停留时间，确保悬浮物有充足的沉降时长；锥段采用多段环向加强筋结构，可抵消池内水体静压力带来的罐体形变，提升整体结构强度，顶部护栏高度符合安全作业规范要求，走道宽度满足单人巡检与小型工具携带通行的需求。安装边界方面，该设备为立式落地安装，需要提前浇筑匹配锥底承重的混凝土基础，基础平面需保证水平度，避免罐体倾斜导致沉降效率下降、局部受力不均；安装时需预留顶部操作空间与侧部管线对接空间，顶部护栏上方需预留足够的净空高度满足人员直立行走作业，侧部接口位置需对接对应工艺管线，底部锥尖位置需预留排泥管路的安装与操作空间，整体安装完成后需做满水渗漏测试，确认罐体密封性能达标后方可投入工艺运行。
