供热管路热能计量装置安装演示结构

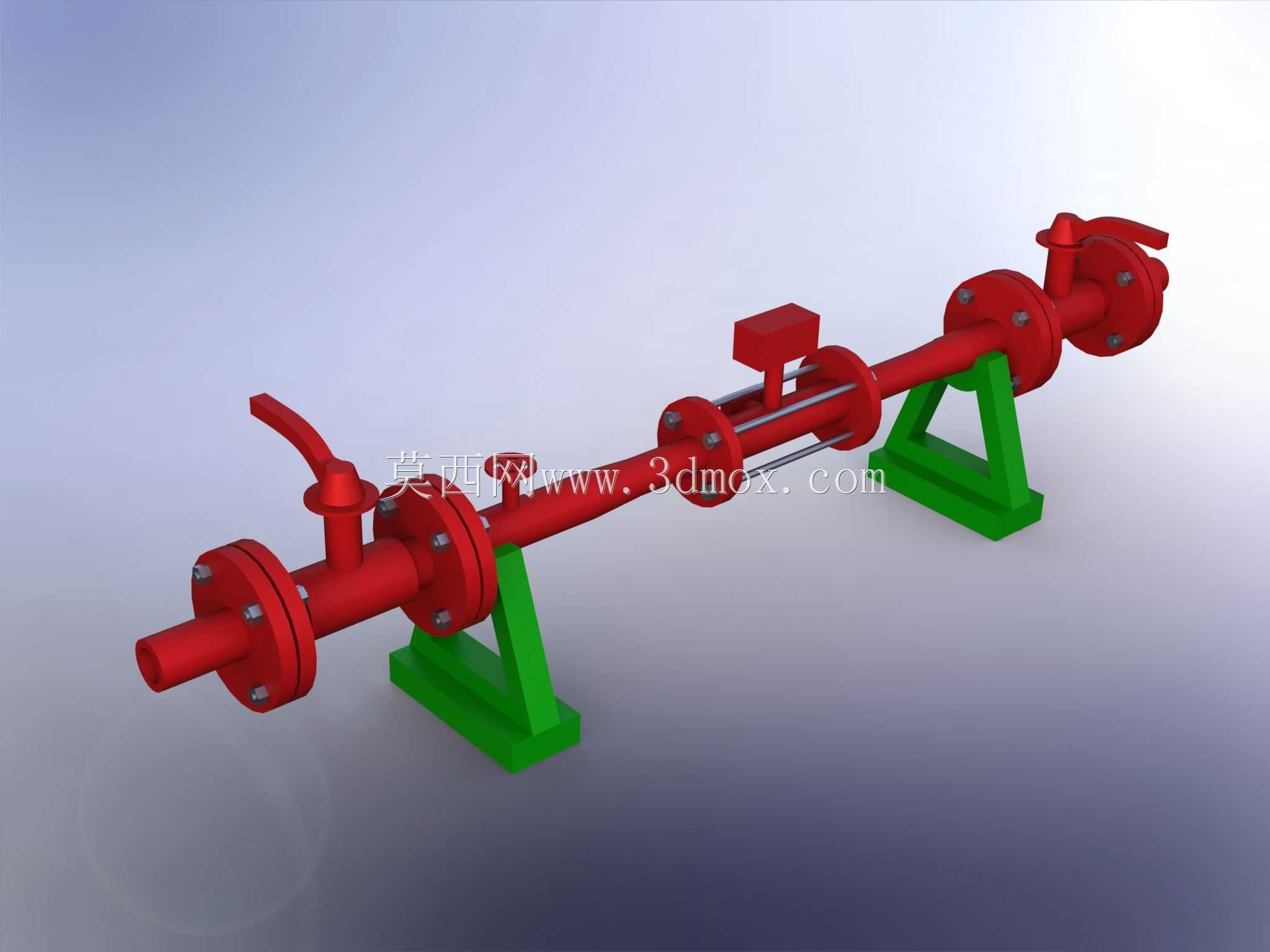

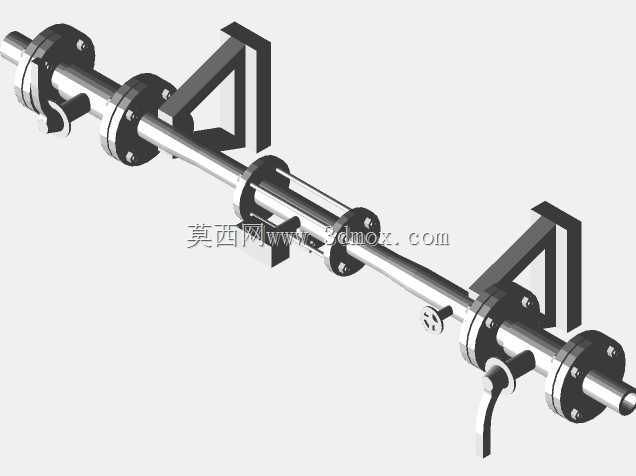

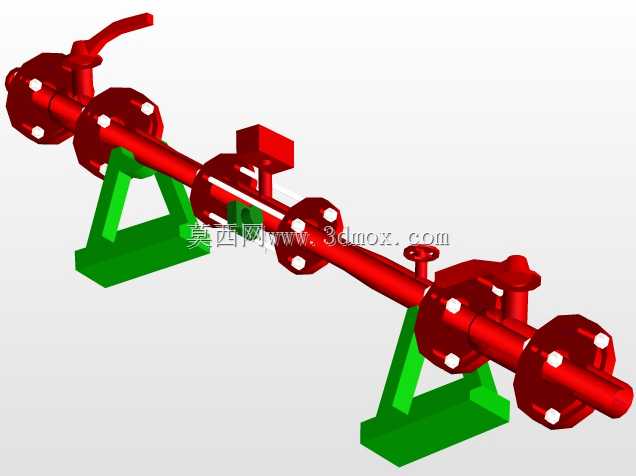

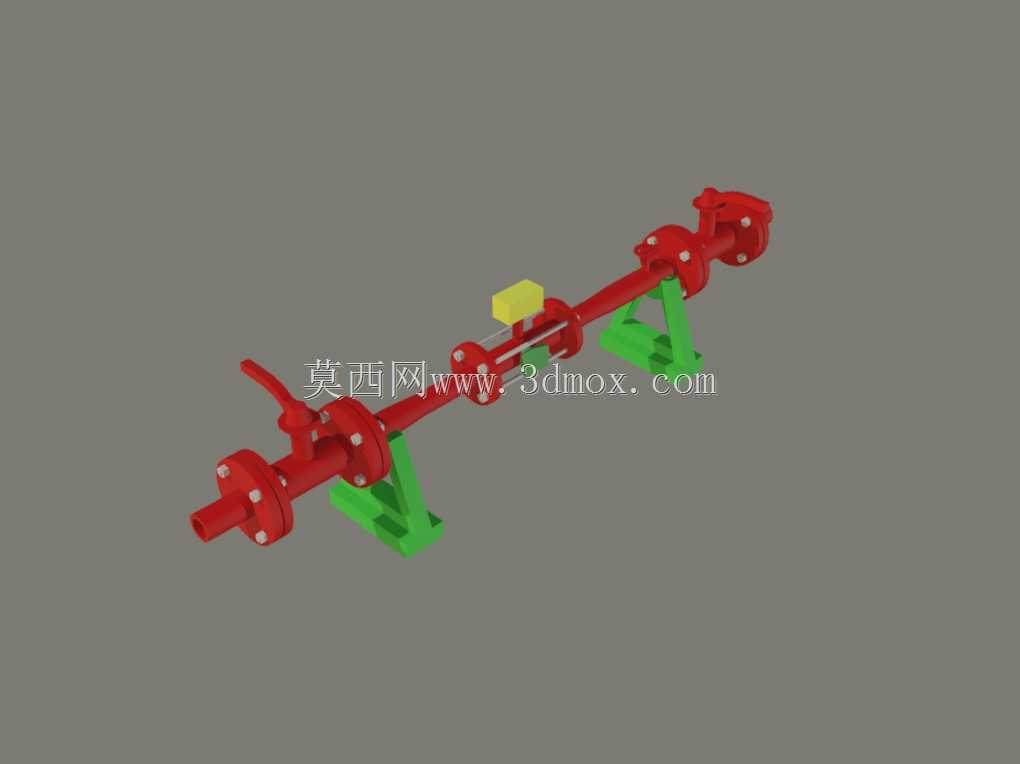

这套结构对应民用及商用集中供热系统的入户、入单元热能计量场景，是供热系统实现热费分户核算、管网流量调控的核心安装单元，广泛应用于住宅小区供热管网改造、商业建筑热力入口配套、工业厂区供热支路计量等场景，能够直观呈现热能计量装置在实际管路上的装配逻辑，为现场施工人员、运维人员提供清晰的安装参照，也可用于供热设备的安装培训、工艺交底场景，帮助相关人员快速掌握管路装配的核心要点。从实际用途来看，这套装置承担着供热介质流量采集、供回水温差检测、热能消耗量累计计算的核心功能，是供热系统贸易结算、能耗监测的关键硬件载体，安装完成后可精准统计用户端实际消耗的热能数值，替代传统按面积计费的粗放模式，助力供热系统实现精细化能耗管理，减少供热能源的无效损耗。从功能特性来看，整套管路组件采用法兰对接的连接形式，各个功能段模块化拆分，包含前端控制球阀、热能表主体安装段、后端调控阀组以及配套的管路支撑结构，各部件之间通过法兰盘加紧固件实现刚性密封连接，既保证了管路运行过程中的承压密封性，也便于后期运维过程中对计量装置进行拆卸校准、部件更换，无需对整段管路进行破坏性拆解；配套的三角式支撑结构可将整段计量管路稳定架设在安装基准面上，抵消管路内介质流动产生的振动，避免长期运行过程中法兰连接处出现渗漏、部件移位等问题。从设计思路来看，整套结构遵循供热管路安装的规范要求，将计量装置设置在管路的直管段位置，保证前端、后端都留有足够长度的直管段，避免管路弯头、变径带来的介质流态紊乱影响计量精度，同时将控制阀门设置在计量装置的前后两端，方便后期检修时切断上下游介质，无需关停更大范围的供热管路；各个法兰接口的连接孔位、密封面尺寸都匹配通用工业管路标准，可直接对接同管径的常规供热管道，无需额外制作转换接头。从安装边界与尺寸适配来看，整套装置的支撑脚间距、管路中心高度都匹配常规供热管井、入户管沟的安装空间要求，阀门操作手柄的设置位置预留了足够的操作空间，操作人员无需额外工具即可完成阀门的启闭操作，计量装置的显示端朝向运维人员的常规巡检视角，方便日常抄录数据、查看设备运行状态，整套结构的横向安装长度、垂直方向占用空间都经过优化，可适配多数老旧小区管井狭窄的安装条件，降低现场安装的改造难度。
