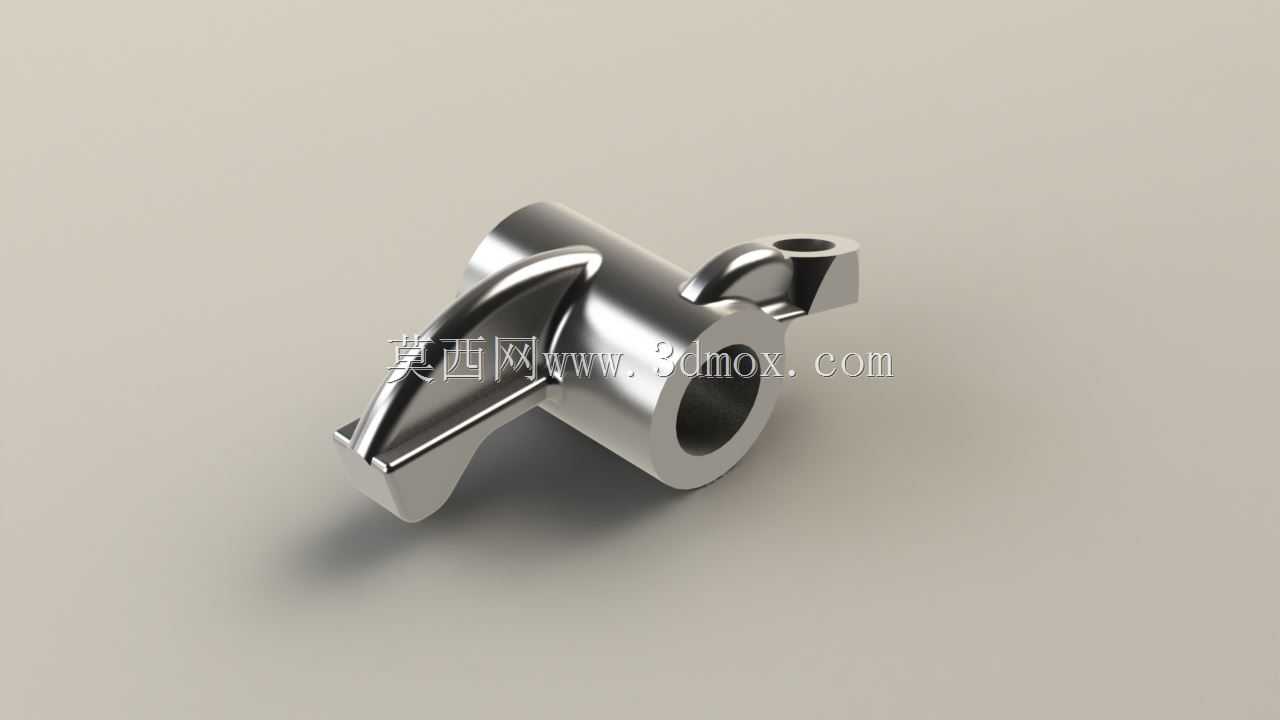

摩托车发动机配气机构摇杆结构

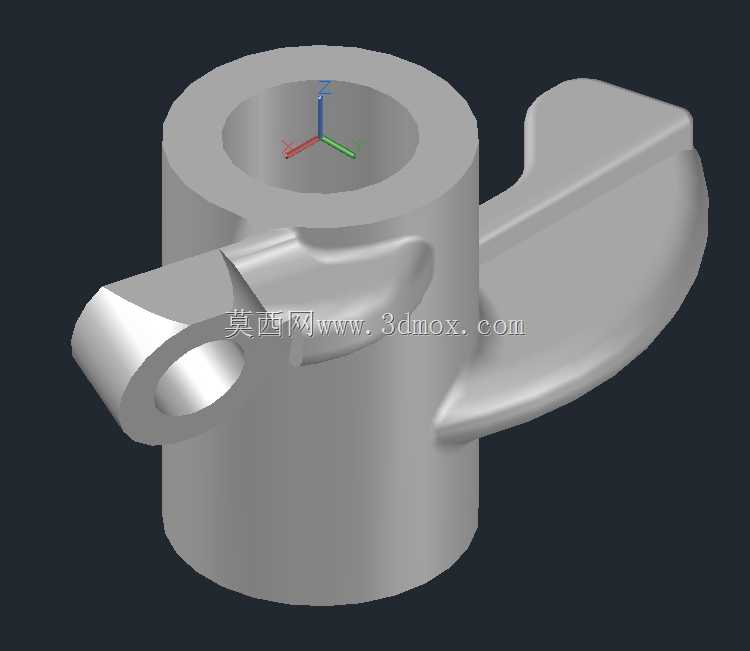

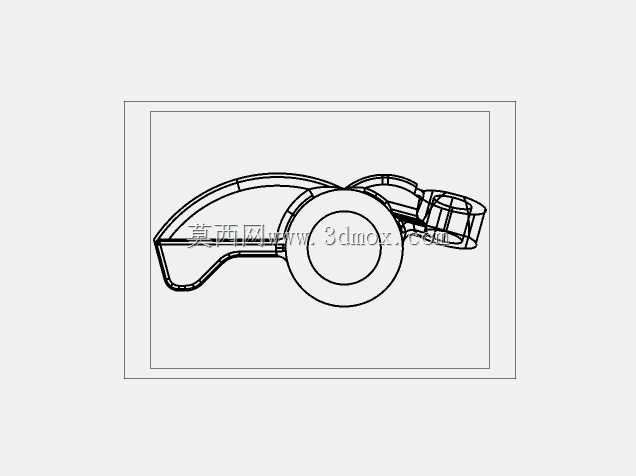

在摩托车动力总成的配气系统里，这类摇杆是衔接凸轮轴与气门杆的核心传动构件，日常运行中会把凸轮轴型面的升程变化精准传递给进排气门，直接决定发动机配气相位的准确性，进而影响缸内燃烧效率、动力输出平顺性以及怠速稳定性，是小排量内燃发动机里工况负荷较高的运动件。从实际装车场景来看，这类构件多布置在发动机缸盖的摇臂轴安装位，主体的筒状轴孔是核心安装基准，加工时需要保证孔壁的圆柱度与表面粗糙度，避免长期摆动磨损出现松旷间隙，一旦间隙超差会直接引发气门开闭时序错乱，出现动力下降、异响甚至气门撞活塞的严重故障。设计阶段首先要平衡构件的刚度与转动惯量，主体的筒状结构承担绕轴摆动的支撑作用，延伸出的两个受力臂分别对应凸轮接触端与气门驱动端，接触凸轮的型面需要做耐磨强化处理，长期承受凸轮的滑动摩擦与周期性冲击载荷，和气门杆接触的端部要预留合适的气门间隙调整余量，适配发动机热机状态下的构件膨胀量。建模时要严格卡准安装边界，轴孔的内径要匹配对应规格的摇臂轴外径，整体摆角范围不能和缸盖内壁、气门弹簧上座发生运动干涉，两个受力臂的长度比值直接决定气门升程的放大系数，要和配套凸轮轴的升程曲线做匹配校核，保证气门最大升程符合气道进气流量的设计要求。构件的外形采用流线型过渡设计，一方面减少缸盖内机油飞溅的运行阻力，另一方面避免应力集中，在周期性交变载荷下出现疲劳断裂，不同材质选型对应的转动惯量差异，会直接影响配气机构的高速响应能力，铝合金材质的构件惯量更低，更适配高转速发动机的工况，钢制构件的耐磨性能更好，多用于低转速大扭矩的实用型车型。实际装配时，轴孔内会配套耐磨衬套或者滚针轴承，降低摆动过程中的摩擦损耗，两个受力臂的受力角度要经过反复校核，保证传力过程中侧向分力处于合理范围，避免气门杆受到额外侧向力出现偏磨，缩短气门导管的使用寿命。
