T4涡轮增压器方形连接法兰

该方形法兰主要用于涡轮增压器与进气管路、中冷管路或排气歧管之间的刚性连接，在发动机舱、改装动力系统、试验台架以及工业增压机组中都比较常见。法兰板采用近似方形的外轮廓，中心开设大尺寸矩形通流孔，四角布置螺栓过孔，整体结构简单，但对配合面平面度、孔位同轴度和密封边界有明确要求。

从实际使用看，这类零件承担的是接口转换与压紧密封作用。增压器工作时气流温度和压力波动较大，法兰需要把管路端面均匀压紧在垫片或密封面上，避免局部翘曲造成漏气。四角螺栓孔的位置决定了安装边界，设计时需要先确认增压器接口尺寸、周边管路走向以及扳手操作空间，再确定外轮廓边长和板厚。中心矩形孔不能简单按流道外形放大，而要兼顾通流面积、密封带宽度和法兰边缘强度，孔边到螺栓孔之间应保留足够实体区域，防止拧紧后局部变形。

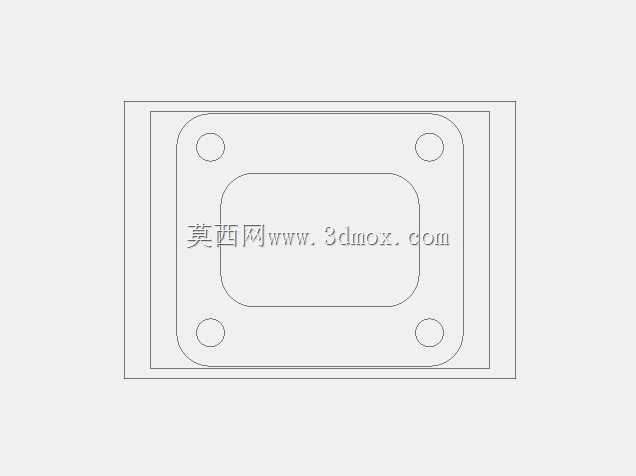

建模过程通常先建立基准面，绘制方形外轮廓和中心矩形开孔，再按安装圆或对角分布创建四个沉孔或光孔。板厚方向需要考虑密封面加工余量，若用于高温排气侧，可适当增加厚度以降低热变形；若用于进气侧，则可在保证刚性的前提下控制重量。法兰上下两面应保持平行，安装孔周边可根据螺栓规格设置沉孔或倒角，既避免毛刺，也便于装配导向。

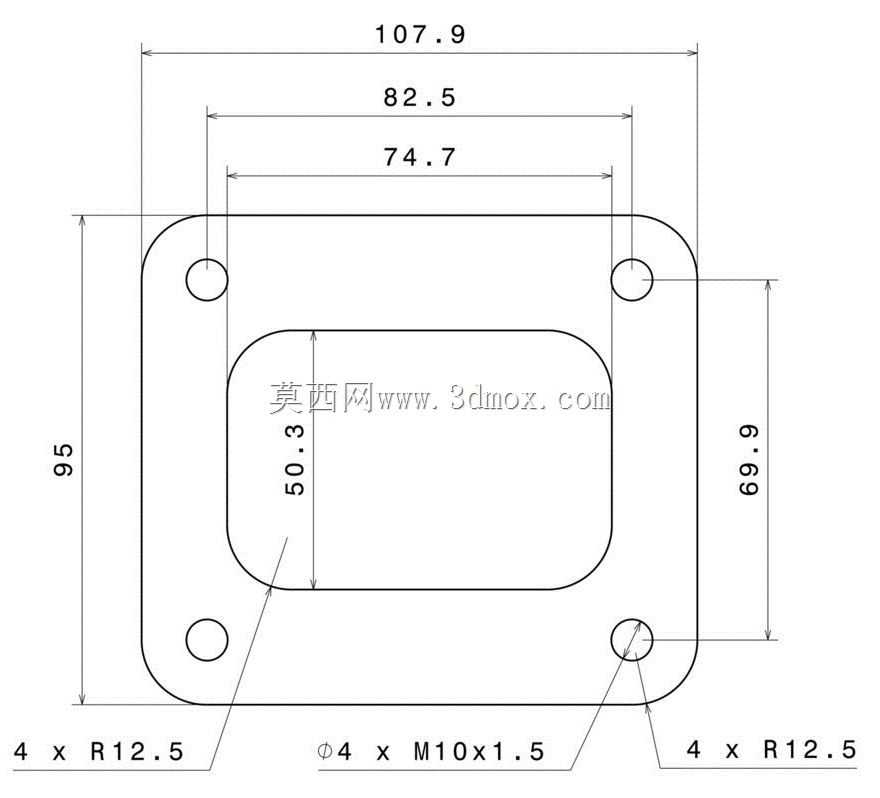

在结构选型时，不能只关注外形是否匹配，还要核对螺栓孔中心距、中心孔位置、法兰厚度以及密封面有效宽度。若周边空间狭窄，方形外轮廓的边角可能与管路卡箍、线束或机体发生干涉，此时需要在不削弱密封带的前提下修切边角。对于反复拆装的试验台架，法兰材料和表面处理还应考虑耐热、抗锈蚀和多次压紧后的平面稳定性。

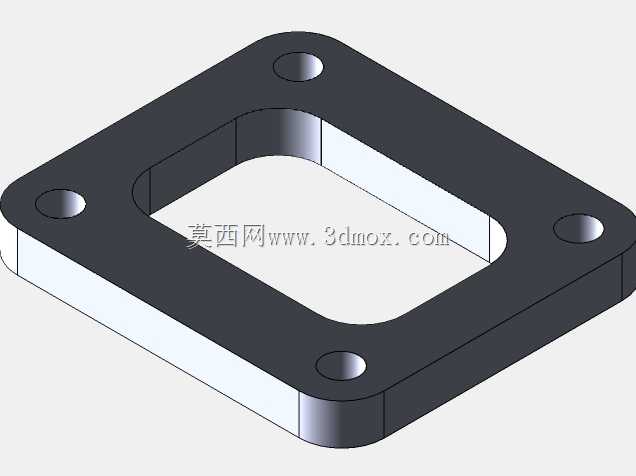

该模型把方形板、矩形通流孔和四角安装孔的关系表达得比较清楚，适合作为增压器接口设计、管路转接板校核和装配干涉检查的基础结构参考。
