带LED背光的6x6mm带灯轻触按键

这类带灯轻触开关常见于需要状态指示的人机交互面板，尤其在机械键盘、工业控制键盘、仪器仪表按键区和桌面外设中使用较多。与普通无灯轻触开关相比，它把LED发光体与按键本体集成在同一封装内，按下时既能输出通断信号，也能通过背光提示按键位置、工作状态或触发反馈，适合在弱光环境下帮助操作者快速识别键位。

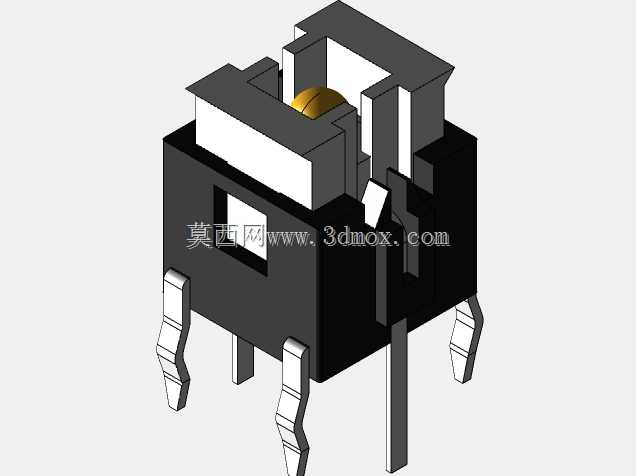

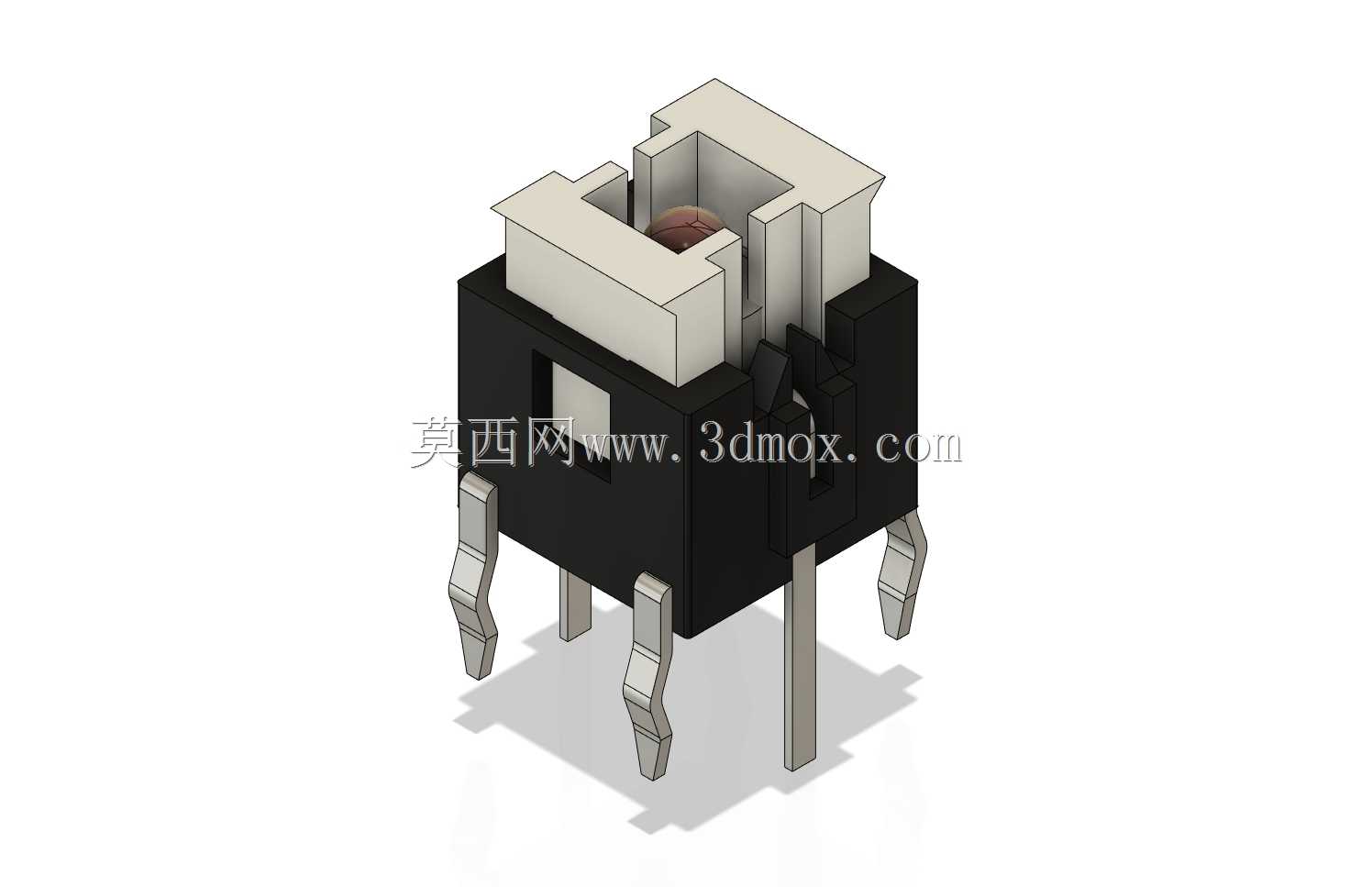

从结构上看，模型呈现的是典型的6x6mm方形带灯轻触按键。上部为浅色导光与按键导向区域，内部预留LED容纳空间，光线可通过导光结构从按键顶部或周边透出；下部黑色主体承担外壳、定位和内部触点支撑功能。底部伸出多根直插引脚，其中部分引脚用于开关信号回路，其余引脚连接LED正负极，采用通孔焊接方式固定在PCB上，整体连接可靠性较高，也便于波峰焊或手工焊接。

设计这类按键时，需要同时考虑机械动作、光路和PCB布局三个方面。机械层面，按键柱与外壳之间要保留合理导向间隙，保证按压过程不卡滞；内部弹片或触点结构决定行程、按压力度和导通寿命。光路层面，LED位置不能影响按键运动，导光罩需要尽量减少漏光和暗区，使顶部发光均匀。电气层面，开关引脚与LED引脚间距要符合常规PCB布线能力，焊盘尺寸既要保证焊接强度，也要避免相邻焊盘过近造成连锡。

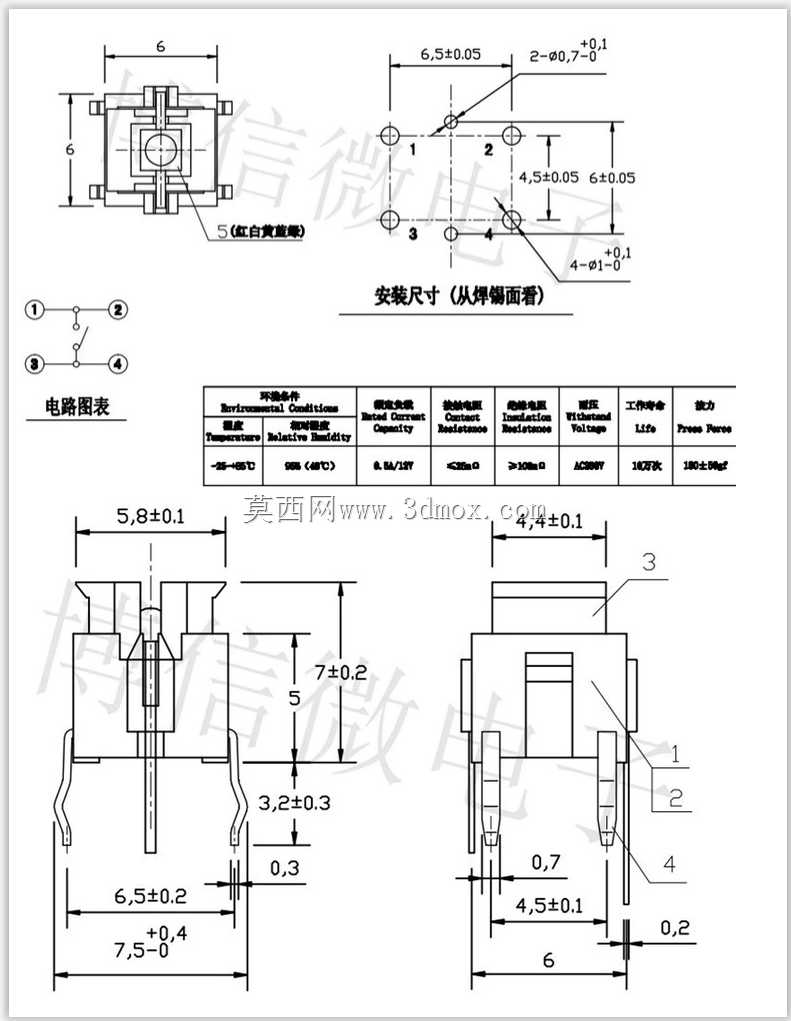

外形边界方面，该按键主体占地约6mm×6mm，高度方向约7mm，属于键盘和控制面板中较常见的紧凑型带灯开关。选型时应重点核对PCB开孔、引脚间距、按键帽配合尺寸以及总高，因为它直接影响键帽行程、面板装配间隙和外壳内部空间。若用于键盘，还需关注按压手感与回弹一致性；若用于工业设备，则应关注焊接牢固度、引脚承载能力以及长期按压后的触点稳定性。

三维建模时，外壳、导光块、引脚和内部活动件应分别建立独立结构，这样既能还原装配关系，也方便后续检查干涉。引脚需要做出真实折弯形态，不能简化为简单圆柱，否则在PCB装配验证中会失去参考价值。导光部分可采用半透明材质表现，黑色基座与金属引脚分别设置不同外观，以便在渲染或工程评审中快速区分功能区域。整体模型适合用于键盘布局验证、控制面板装配模拟、元器件库建立以及PCB空间干涉检查。
