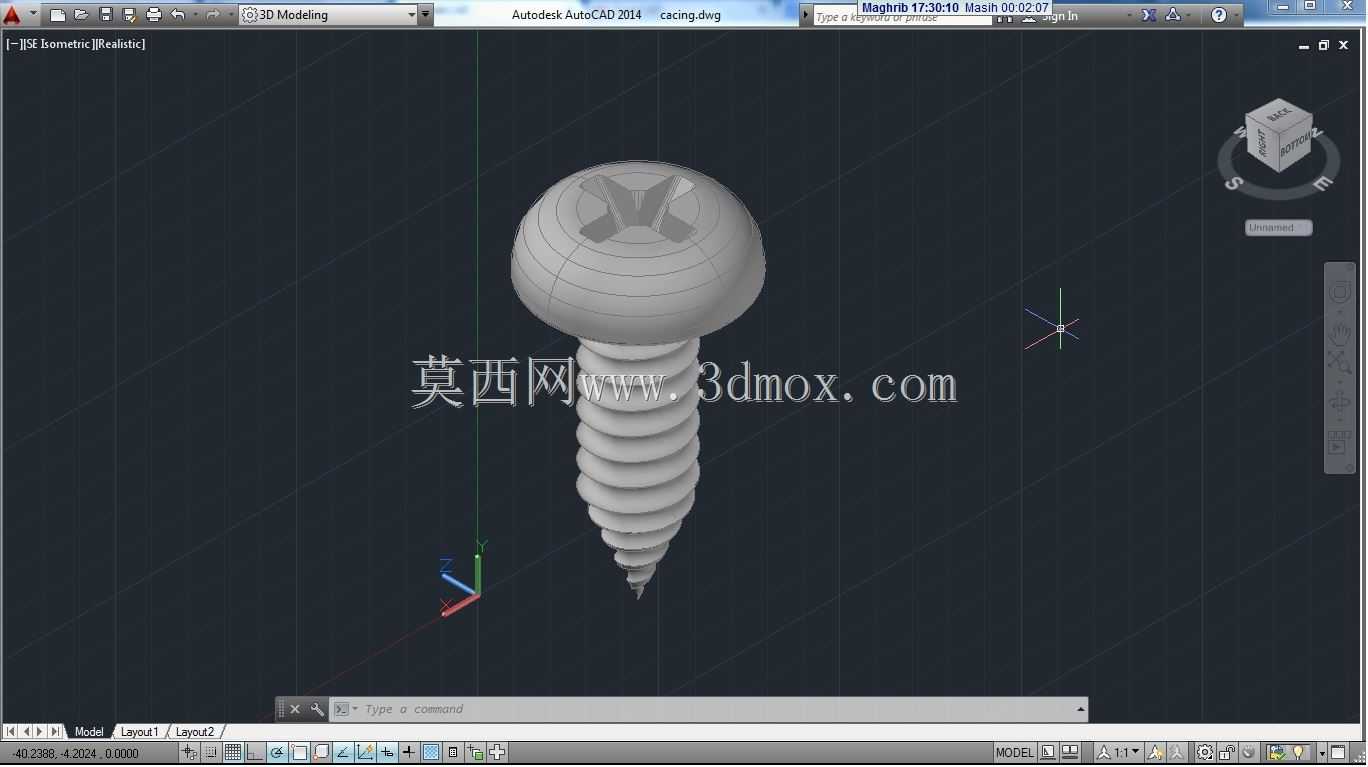

十字盘头自攻螺钉三维结构设计

日常做结构设计时，这类十字盘头自攻螺钉是薄板连接场景里用得极多的紧固件，不用预先攻丝，靠自身螺纹在被连接件底孔内挤压成型匹配螺纹，装配效率比机螺钉配合螺母的方案高不少，在家电外壳固定、小型钣金机柜拼接、塑料制品装配、木质构件连接场景里都能见到它的身影。从结构设计逻辑来看，盘头的头部设计能提供更大的承压接触面积，拧紧时不会因为压强过大压溃薄板、塑料这类低强度被连接件的表面，同时盘头的圆柱外缘也能给电动批头提供更好的对位导向，减少批头滑出刮伤工件表面的概率。头部的十字槽设计适配通用十字螺丝刀、电动批头，相比一字槽能承受更大的拧紧扭矩，槽口对中难度更低，自动化装配线上的供料器也能更稳定地识别螺钉姿态，减少卡料停机的概率。螺杆部分的自攻螺纹牙型是专门针对无预攻丝场景设计的，牙距比普通机螺钉更大，牙尖角度更锐利，拧入时能顺畅切削或挤压被连接件材料形成啮合螺纹，不需要额外搭配螺母，单侧就能完成紧固，适合被连接件一侧操作空间受限的装配场景。螺杆末端的锥状收尖设计，能在装配初始阶段快速对准预制底孔，不需要额外的导向工装，手工装配时也能快速定位，减少孔位对位偏差导致的螺纹乱牙问题。做三维建模时，要重点注意头部球面与圆柱段的过渡圆角，这个位置是应力集中高发区，如果圆角设计过小，拧紧扭矩过大时容易出现头部拧断的失效问题；螺纹段的收尾部分也要做合理的退刀过渡，避免螺纹末端应力集中导致的螺杆断裂。实际选型时，要根据被连接件的材料厚度调整螺钉的有效啮合长度，一般来说啮合长度要达到螺钉公称直径的2-3倍才能保证足够的拉脱强度，针对塑料件这类易蠕变的材料，还要适当增加啮合长度，同时控制拧紧扭矩，避免螺纹滑牙。安装边界上，盘头的外径要大于预制底孔直径至少2mm，保证头部完全覆盖孔位，不会出现头部陷入孔内的问题，头部下方不需要额外加装平垫，盘头自身的承压面已经能满足分散压力的需求，针对有防松需求的场景，可以在螺纹段涂覆防松胶，不需要额外加装弹垫，避免弹垫刮伤被连接件表面。
