无源POE供电数据分离转接线缆结构

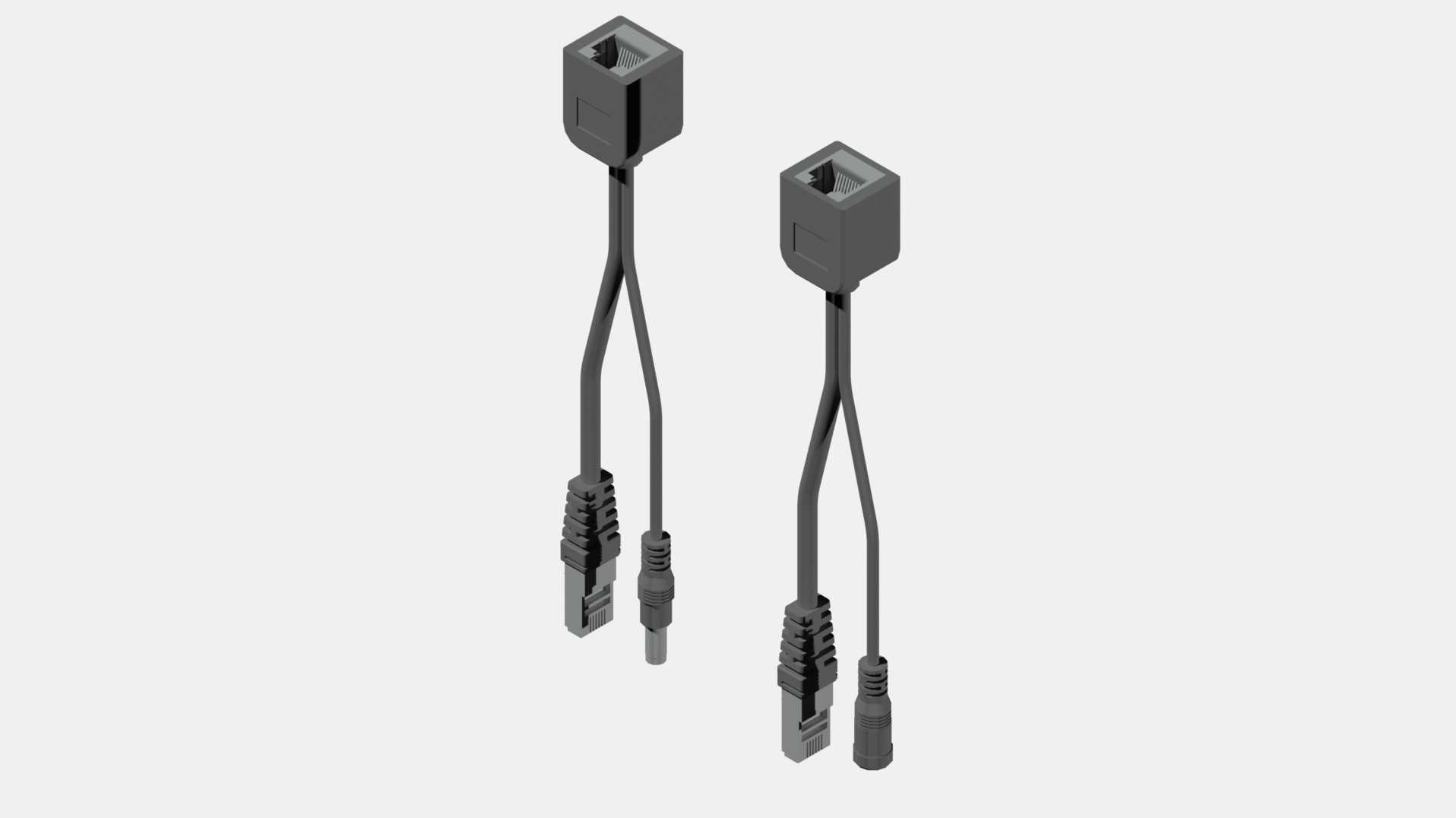

在安防监控、无线AP部署这类需要同时解决设备供电与网络传输的布线场景里，这类无源POE分离转接件是现场施工里非常常用的小部件，不需要额外配置有源供电模块，就能通过单根网线同时完成电力输送与数据信号的传递，大幅减少现场布线的线缆数量，降低施工复杂度。从结构设计来看，整个部件采用一体注塑成型的分线结构，上端为标准RJ45母座接口，用来对接前端受电设备的网线输入端，下端分出两路独立接口，一路是标准RJ45水晶头公头，负责传输网络数据信号，另一路是直流电源公头，负责输出适配的直流供电，两路分支线缆在出线位置做了应力缓冲结构，也就是接口根部的防滑防折护套，能避免现场布线拉扯时线缆根部出现断线、接触不良的问题。做三维建模的时候，要重点把控几个安装边界尺寸：首先是上端母座的外轮廓尺寸，要匹配标准RJ45接口的安装公差，保证对接时插拔顺畅无卡滞，母座外壳的注塑厚度控制在1.2mm左右，既保证结构强度，也不会因为壁厚过大导致接口尺寸超差；分线位置的过渡圆角要做R3以上的处理，避免注塑时出现应力集中，同时也能减少线缆弯折时的磨损；下端两个公头的中心间距要控制在15mm以上，避免现场插接时两个接头互相干涉，线缆部分的建模要还原实际线材的柔性特征，不过在装配场景里可以按常用布线弯折半径做定型处理，方便工程师在做整体布线装配时直接调用，不需要额外调整线缆形态。实际应用中，这类部件大多用在100M传输速率的POE布线场景里，不需要额外的协议握手，纯物理层面完成电源与数据的分离，适配大多数小功率监控摄像头、桌面式无线AP的供电需求，设计时没有额外的电子元器件，整体结构可靠性高，现场故障率低，建模时要还原接口处的卡扣结构，也就是RJ45接头的弹片，保证虚拟装配时能模拟真实的卡扣卡合状态，方便做干涉检查。另外要注意，两个分支线缆的长度差控制在5mm以内，避免现场布线时因为长度差导致某一侧线缆拉扯受力，直流电源接头的外径尺寸要匹配常用的5.5*2.1mm标准DC插头规格，保证和受电设备的电源接口适配，整个部件的整体长度控制在20cm左右，既满足转接时的长度需求，也不会因为线缆过长导致布线杂乱。
