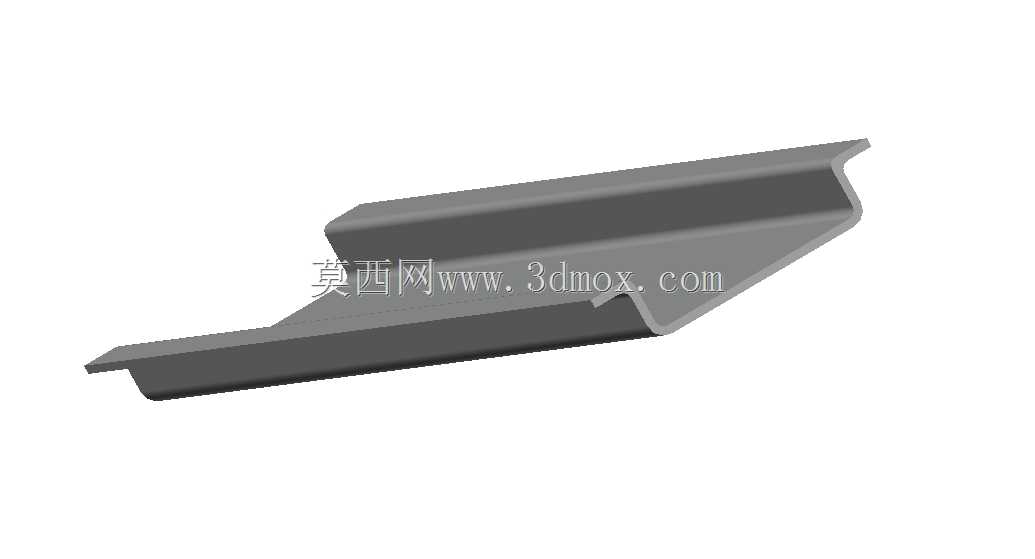

铁路用Din35瑞尔标准导轨构件

　　在铁路线路的配套安装场景里，这类Din35规格的瑞尔导轨构件，是承担电气组件卡装、线路排布固定的核心基础件，日常运维中不管是信号中继模块的安装，还是沿线监测设备的快速固定，都离不开这类标准化导轨的支撑。不同于普通工业机柜里使用的同规格导轨，铁路场景下的构件对截面抗弯性能、边缘抗形变能力有更严苛的要求，毕竟户外工况下要承受温差带来的热胀冷缩、列车通行带来的持续振动，还有长期暴露在户外的防腐蚀要求。从设计逻辑上看，这个构件的截面完全贴合Din35标准的安装尺寸，两侧的翻边高度、卡槽的开口宽度都严格匹配通用卡装组件的卡扣尺寸，不需要额外做适配加工，就能直接把符合标准的电气模块卡入到位，大幅降低现场安装的调整工作量。

　　构件的主体采用等厚的型钢截面设计，承重面的平直度公差控制在极小范围内，避免卡装组件后出现倾斜、接触不良的问题，两端的斜切收尾结构，是为了安装时方便组件从端部滑入卡槽，不需要大幅度掰开卡爪就能完成装配，在狭小的设备箱内部作业时，这个细节能节省不少操作时间。安装边界上，这类导轨的固定孔位间距遵循铁路设备安装的通用规范，孔位直径适配常用的膨胀螺栓与机柜固定螺丝，不需要现场重新打孔就能直接固定在安装基面或者机柜背板上，构件的整体宽度控制在35mm标准宽度，高度方向的尺寸也严格匹配标准组件的安装间隙，不会出现卡装后组件突出设备箱门、或者和相邻构件产生干涉的问题。实际使用中，导轨的卡槽内侧做了微小的防滑纹路设计，卡入的组件卡扣卡紧后，

　　即使长期承受振动载荷，也不会出现沿导轨长度方向的滑移，避免信号线路因为组件移位出现拉扯脱落的问题。不同于普通冷轧钢板弯折的民用导轨，这个构件的弯折圆角做了加大处理，避免应力集中导致的长期使用后弯折处开裂，尤其是在北方低温环境下，加大的圆角能降低冷脆断裂的风险，适配铁路沿线跨度极大的温度变化区间。在做三维建模的时候，这个构件的截面轮廓需要严格对照标准尺寸做约束，尤其是两侧卡槽的内尺寸、翻边的平行度，必须保证和实物的装配公差一致，不然导出的工程图用于加工时，会出现卡装组件无法装入的问题；长度方向的收尾斜角角度也需要和实际安装需求匹配，角度过小会导致端部锋利容易划伤作业人员，角度过大则会减少端部的有效卡装长度，导致最外侧的组件固定不牢。

　　这类导轨除了铁路沿线的信号箱、监测设备箱使用之外，在铁路场站的配电柜、控制柜内部也会大量使用，标准化的尺寸能让不同厂家生产的电气模块实现通用互换，降低运维备件的储备种类，现场更换故障组件时不需要重新调整安装位置，拔下旧组件卡入新组件就能完成更换，大幅压缩故障处置的时间。建模过程中还要注意构件的壁厚均匀性，实际生产中这类构件是通过连续冷弯辊压成型的，壁厚不会出现突变，所以建模时不能出现局部加厚或者减薄的错误，不然做有限元受力分析的时候，会得出和实际情况偏差很大的结果，影响后续的安装选型判断。导轨的表面处理层厚度也在设计时做了明确要求，既要保证户外使用的防腐蚀能力，又不能因为镀层过厚导致卡槽内尺寸变小，出现组件卡装过紧甚至无法装入的问题，这一点在建模做装配干涉检查的时候，需要把镀层的厚度公差考虑进去，预留足够的装配间隙。
