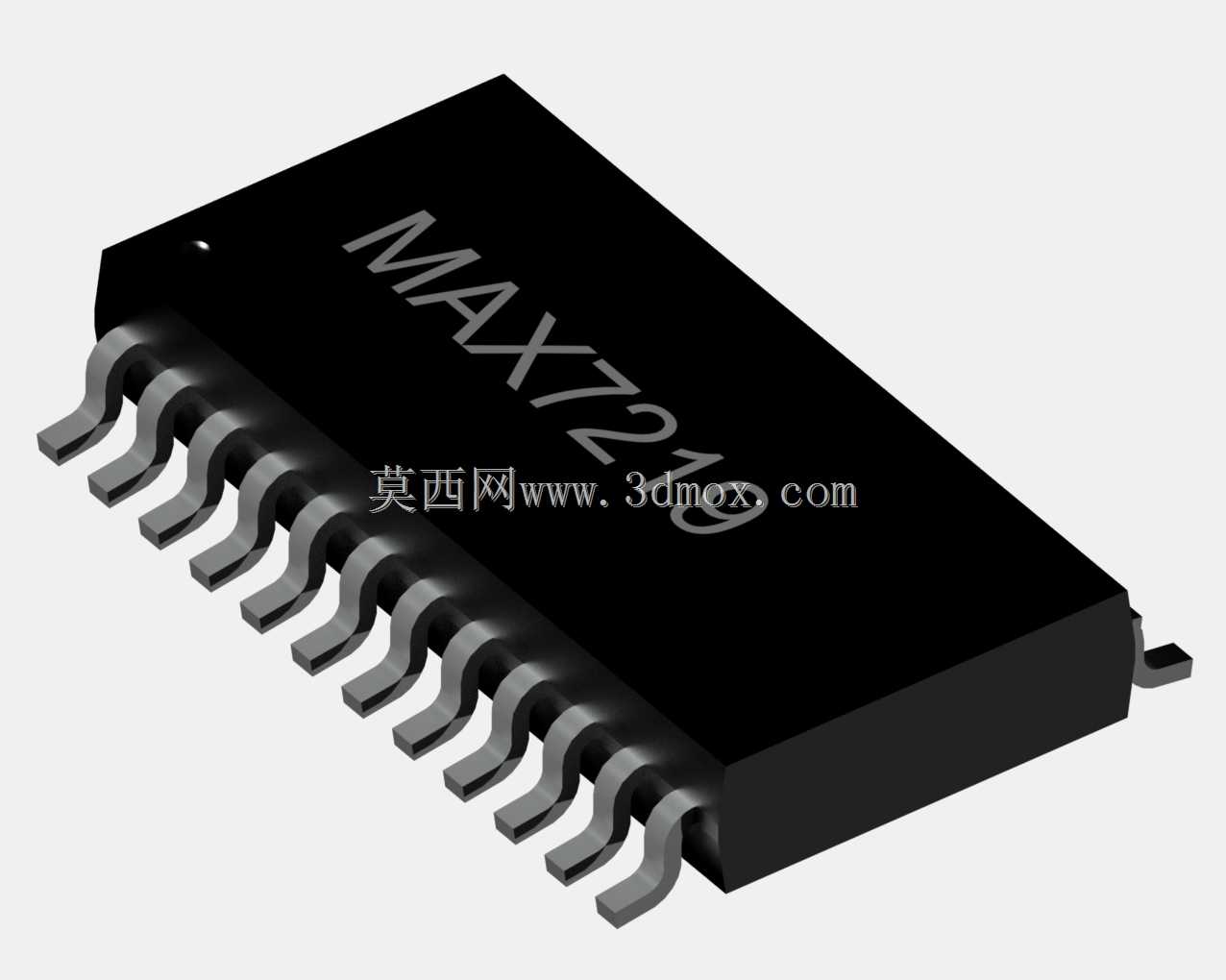

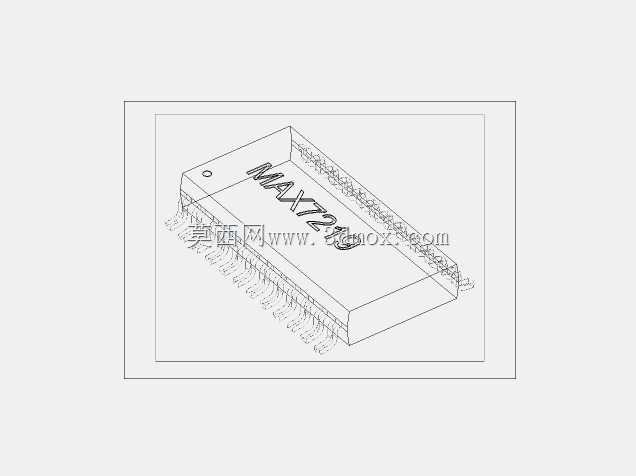

SOP28封装MAX7219显示驱动芯片三维结构

　　做工业控制板卡、小型数码显示终端的结构设计时，这类串行接口的显示驱动芯片是绕不开的常用器件，很多刚接触板级三维建模的工程师容易忽略这类贴片器件的引脚成型细节，导致后期做PCB装配干涉检查、外壳开孔避让时出现偏差。这款SOP-28封装的MAX7219驱动器件，建模时完全按照实际量产的贴片封装尺寸做还原，引脚的鸥翼成型角度、引脚间距、塑封本体的拔模斜度都做了精准复刻，没有做简化处理。

　　从实际应用场景来看，这类芯片大量用在工业设备的段码数码管显示模块、LED点阵屏驱动单元、小型仪器仪表的参数显示面板上，相比直接用MCU引脚扫描驱动数码管，它可以通过三线串行接口完成最多8位七段数码管或者8x8点阵的驱动，大幅减少主控芯片的IO占用，同时内置BCD译码、扫描控制、亮度调节电路，不需要额外搭建限流电阻等外围电路，板卡布线时可以大幅减少显示部分的走线数量。

　　建模过程中首先确定了塑封本体的基准尺寸，本体长度、宽度、厚度都按照JEDEC标准的SOP-28封装参数设定，本体表面的丝印标识做了凹陷处理，还原实际芯片的激光丝印质感，没有用简单的贴图代替。引脚部分是建模的重点，每一个引脚的根部与塑封体的衔接位置、引脚向外伸出的长度、引脚末端的焊接脚宽度、引脚向下弯折的弧度都严格按照实际贴片元件的成型尺寸制作，引脚间距严格控制在1.27mm的标准间距，引脚焊接面的平面度做了约束，确保在装配仿真时，引脚焊盘与PCB表面的贴合度符合SMT贴片工艺的要求。

　　在安装边界的设定上，建模时预留了芯片周边的工艺避让空间，包括SMT贴片时吸嘴抓取的本体中心区域、回流焊时的器件周边禁布区、后期维修拆焊时的热风枪操作空间，这些细节在做板卡整体装配时非常关键，很多新手建模时只做芯片本体的外形，忽略这些工艺边界，导致后期生产时出现器件干涉、贴片良率低的问题。另外芯片本体的定位缺口、引脚1的标识位置都做了准确还原，方便在装配时核对器件方向，避免出现贴装反向的工艺错误。

　　从功能特性对应的结构设计来看，这款芯片属于CMOS工艺的低功耗器件，工作时发热量极低，所以建模时不需要额外预留散热结构的安装空间，塑封本体的高度完全满足常规板卡的外壳内部空间要求，在做手持设备、小型仪表的外壳设计时，只需要按照本体最高点预留0.5mm以上的安全间隙即可，不需要做额外的散热开孔。另外这类贴片器件的抗振动性能优于直插封装，在做工业车载类设备的板卡设计时，不需要额外做点胶固定的结构预留，只要按照标准焊盘设计即可满足常规振动工况的使用要求。

　　很多工程师在做板级三维建模时，习惯直接调用EDA软件导出的简化模型，那些模型通常会把引脚简化成直片状，忽略鸥翼引脚的弯折弧度，在做PCB与外壳的间距检查、接插件与周边器件的干涉检查时很容易出现误判，这款模型还原了所有引脚的成型细节，不管是做SMT装配仿真、钢网开孔核对、还是整机内部的走线避让，都可以直接调用，不需要二次修改。另外模型的坐标系原点设定在芯片本体的中心底部，与PCB封装的原点完全对齐，导入到PCB装配文件时可以直接匹配坐标，不需要额外调整位置。

　　在实际选型使用时，这款驱动芯片可以直接级联，多片芯片只需要共用三根信号线就可以驱动更多的数码管或者点阵单元，对应的板卡布线时，芯片周边只需要放置一个典型的10uF电源滤波电容即可，建模时也预留了电容的安装空间位置，方便工程师在做整体布局时参考。另外芯片的引脚共面度做了严格控制，所有引脚的焊接面都处于同一平面，符合SMT贴片的共面度要求，不会出现个别引脚虚焊的问题，对应的模型也还原了这一特性，在做焊膏厚度仿真、贴片压力仿真时都可以提供准确的结构参考。
