100A大电流分线电气接线端子结构

项目分类:通用五金配件 发布时间:2021-11-21 ID:401621
  • 100A大电流分线电气接线端子结构
  • 100A大电流分线电气接线端子结构

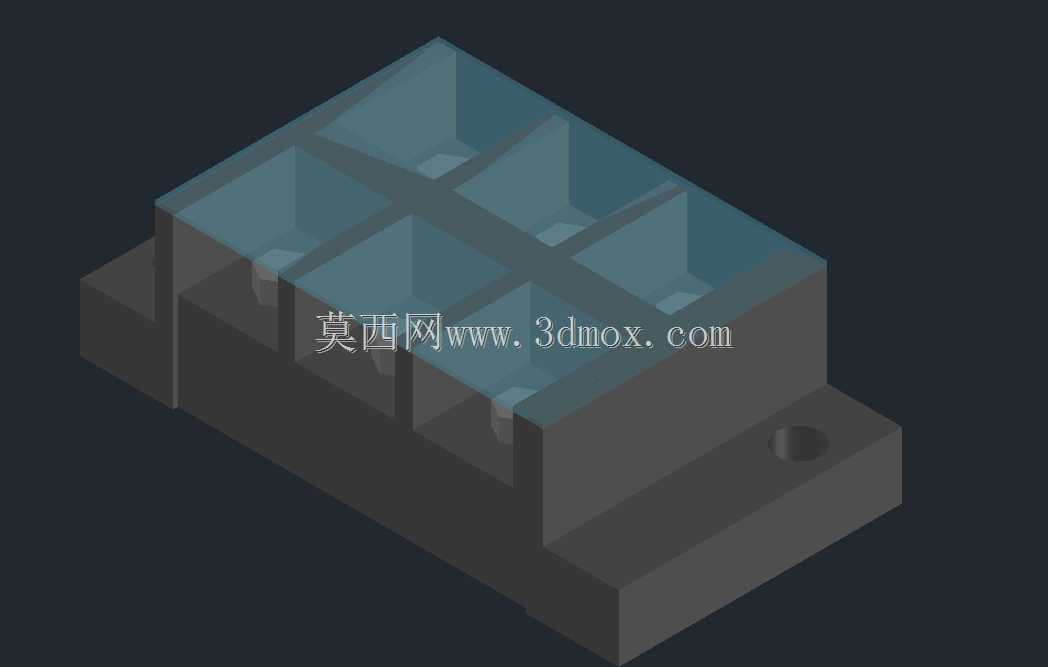

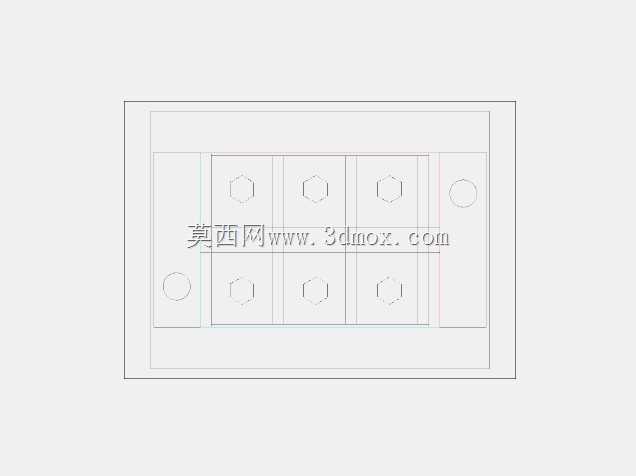

  这款100A规格的电气终端接线部件,主要面向低压配电回路、工业控制柜内部的大电流分线场景设计,日常在动力柜出线端、设备主电源进线分接、大功率负载并联接线的工况中十分常见,核心作用是实现单路大电流进线向多路出线的可靠转接,避免多股导线直接铰接带来的接触不良、发热松动隐患,同时规整柜内布线走向,方便后期运维排查线路。从结构设计来看,整体采用基座加分隔腔的布局,基座部分为阻燃绝缘材质,底部预留了带沉孔的安装固定位,安装时可通过螺栓直接固定在柜内安装梁或者绝缘安装板上,沉孔设计能够保证螺栓头部完全埋入基座内,不会突出平面干涉导线排布,也避免螺栓带电部分外露引发安全隐患。上部的接线腔采用十字加强筋做分隔,将各个接线位完全独立隔开,

  不同相位的导线接入后不会因为绝缘层破损、线芯外露引发相间短路,加强筋同时也提升了整个基座的结构强度,即便在多根大线径导线同时压接、接线螺丝反复紧固的情况下,基座也不会出现开裂、形变的问题。每个独立接线腔的空间都经过适配计算,能够容纳对应线径的铜导线线芯完全置入,配合压接螺丝可以实现足够的接触压力,保证大电流通过时接触电阻处于合理范围,避免长期运行过程中出现接头发热氧化的问题。基座侧边的挡边结构做了加高处理,当导线接入后,挡边可以覆盖导线绝缘层的端部位置,避免线芯分叉外露,同时也能在一定程度上阻挡外部灰尘、金属碎屑落入接线腔内部,降低绝缘失效的风险。从安装边界来看,整体外形为规整的长方体结构,安装孔位的间距符合常规柜内安装的通用尺寸,

  不需要额外定制安装支架,替换同规格老旧端子时可以直接对位安装,不需要重新在安装板上打孔。接线腔的开口方向做了倾斜优化,接线作业时不需要完全正对端子正面,在柜内纵深空间有限的场景下,操作人员可以从斜上方完成导线插入、螺丝紧固的操作,降低现场接线的操作难度。在实际选型适配过程中,这类端子需要匹配回路的额定电流,100A的规格可以承载常规三相380V场景下50kW以内的负载持续运行,设计时已经考虑了长期满负荷运行的温升要求,绝缘材质的耐温等级能够匹配接头允许的最高温升,不会因为长期发热出现材质老化变脆的问题。和同规格的导轨式端子相比,这种固定式分线端子的结构强度更高,抗震动性能更好,在有一定震动的设备配套场景,比如配套风机、

  水泵类负载的控制柜中,不会因为长期震动出现接线松动、端子移位的问题。设计建模过程中,需要重点关注各个接线腔之间的绝缘距离,不同极性接线位之间的爬电距离要满足低压电气的安全规范要求,加强筋的厚度要兼顾绝缘强度和结构强度,不能为了节省材料过度减薄筋位,否则在接线螺丝紧固时很容易出现筋位断裂的问题。底部安装孔的位置要避开上部接线腔的底部区域,避免安装螺栓过长时顶入接线腔内部,干涉导线的正常插入。接线螺丝的沉台深度要足够,保证螺丝拧到最底部时不会高出基座上平面,否则后续如果需要在端子上部加装绝缘盖板,会出现盖板无法盖合的问题。整个部件的外形没有多余的突出结构,多个同规格端子并排安装时可以紧密贴合,不会出现间隙浪费柜内安装空间,同时相邻端子之间的贴合面为平面,也能在一定程度上提升整体的安装稳定性。
