嵌入式单极断路器安装固定支架结构

　　在低压配电终端的安装场景里，嵌入式单极断路器的安装固定一直是现场施工容易出问题的环节——不少暗装配电场景里，断路器需要嵌入墙体、设备柜体的预留槽位内，常规的导轨安装件无法适配嵌入式的安装边界，容易出现断路器固定不稳、插拔操作时连带支架移位、槽位间隙过大导致防护等级不足的问题，这款支架就是针对这类暗装嵌入式的断路器安装需求设计的专用固定结构。从实际使用场景来看，这类支架主要应用在住宅暗装配电箱、小型工业设备内置配电回路、嵌入式墙面取电模块的内部固定环节，需要承担断路器本体的承重，同时抵消用户分合闸操作时产生的侧向推力，还要适配嵌入式安装的槽位公差，避免因墙体开槽、柜体注塑的尺寸偏差导致断路器装歪、卡滞。从结构设计思路来看，

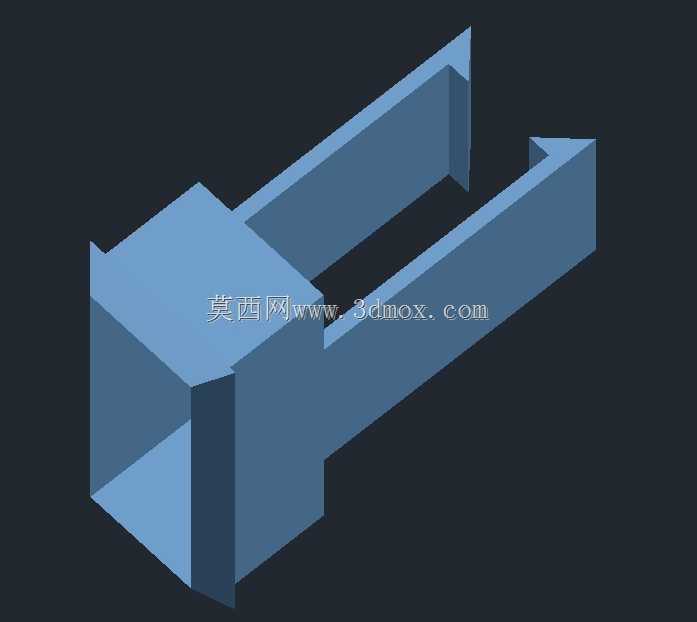

　　这款支架采用一体化折弯成型的结构，没有额外的拼接部件，整体依靠板材折弯形成的腔体来容纳断路器的尾部安装端，一侧伸出的U型卡边可以嵌入安装槽的预留卡位内，不需要额外打螺丝就能实现预固定，后续再通过侧边的固定孔完成最终锁附，这种设计能大幅降低现场安装的工时，尤其是在批量暗装施工的场景里，预固定结构可以让施工人员先把支架卡入槽位调整位置，再统一锁附螺丝，不用全程手扶支架对位。从功能特性上看，支架的腔体尺寸完全匹配单极断路器的尾部安装轮廓，内壁的限位凸边刚好卡住断路器壳体的卡位槽，安装后断路器不会出现轴向窜动，支架两侧延伸出的翼边刚好压在安装槽的外沿，能遮挡槽位的施工毛刺与尺寸偏差，提升安装后的外观整洁度；支架的受力结构做了针对性加强，

　　在断路器分合闸操作的受力方向上，折弯边做了双层叠边处理，长期操作也不会出现支架变形、断路器歪斜的问题。从安装边界来看，支架的整体外轮廓尺寸适配常规86型暗装槽以及小型设备柜体的标准预留安装位，伸入槽内的部分长度刚好匹配单极断路器的尾部深度，不会因为伸入过长顶到槽内的布线空间，也不会因为伸入过短导致固定强度不足；支架的安装孔位采用长圆孔设计，可以适配±3mm的安装孔位偏差，现场施工时不需要重新打孔就能调整安装位置，适配不同施工场景的公差要求。在实际选型应用中，这类支架需要匹配对应规格的单极断路器使用，安装前需要确认安装槽的深度与开口尺寸是否在支架的适配范围内，布线时需要注意导线不要压在支架与槽壁的间隙内，

　　避免长期挤压导致导线绝缘层破损；支架的材质一般采用冷轧钢板折弯成型，表面做镀锌或喷塑处理，适配潮湿、多尘的安装环境，长期使用不会出现锈蚀、强度下降的问题。不同于明装断路器使用的标准导轨支架，这款嵌入式支架完全针对暗装场景的安装痛点设计，省去了导轨安装所需的额外空间，能让断路器的安装面与墙面、柜体表面保持齐平，提升嵌入式配电模块的整体美观度，同时保证固定强度满足长期操作的使用要求，在终端配电的暗装施工场景里，这类专用支架能有效解决常规安装件适配性差、安装效率低、长期使用易松动的问题。
