SM76型电气隔离绝缘连接构件

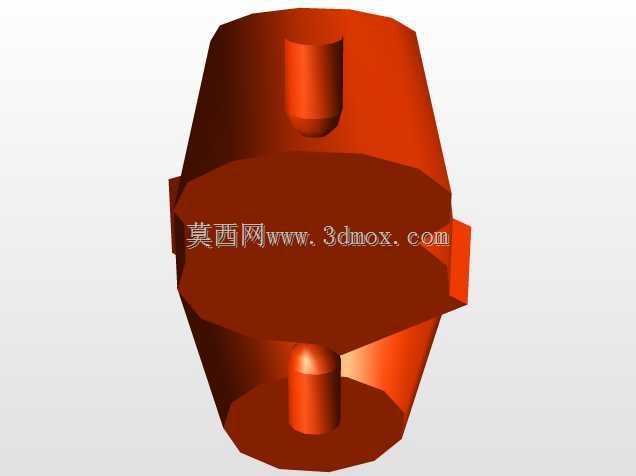

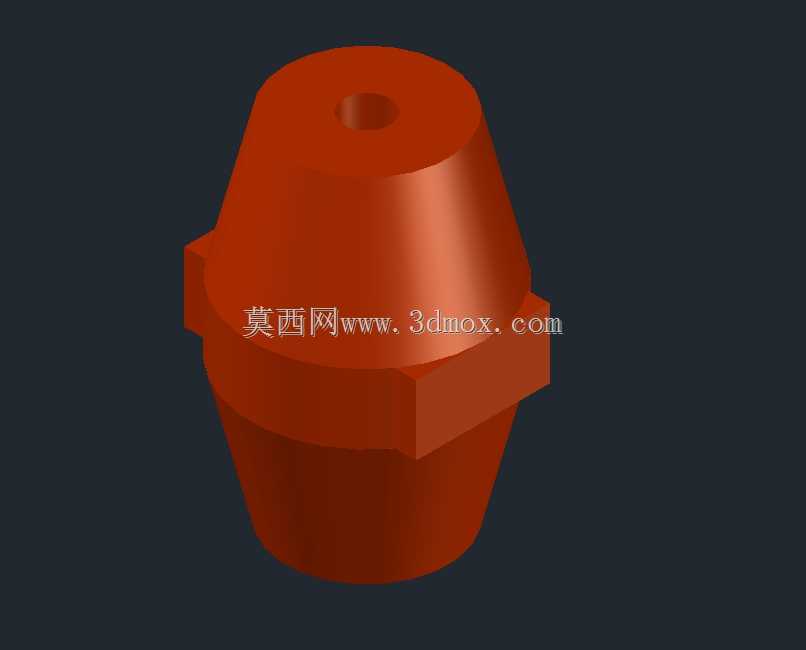

　　在低压配电、工业电气控制柜以及户外电气终端的布设场景里，这类绝缘隔离构件是支撑带电导体、实现不同电位部件物理隔绝的核心基础零件，很多现场施工的电气师傅都清楚，一旦隔离件的绝缘性能或者安装匹配度出问题，轻则出现线路爬电、跳闸故障，重则会引发相间短路、设备烧毁的安全事故，所以这类零件的设计从来不是简单做个外形就完事，每一处结构都要贴合实际安装和绝缘防护的硬性要求。从结构上看，这个构件整体采用对称的双锥台过渡结构，中间设置了外凸的六角拧动台，这个结构的设计完全是从现场安装的实操角度出发的：安装时可以直接用标准开口扳手卡住六角台施加扭矩，不需要额外设计专用工装夹持，不管是柜内狭小空间的装配，还是户外杆上作业的快速安装，都能大幅降低施工难度，

　　避免因为夹持不稳导致构件拧裂、安装不到位的问题。构件上下两端的锥台结构是做了等径同轴设计的，顶端预留的轴向安装孔是用来穿装固定螺栓或者导电连接杆的，孔的内壁做了均匀的壁厚设计，既保证穿装杆件的时候有足够的配合间隙方便对位，又不会因为壁厚过薄导致装配时被挤压开裂，同时锥台的外斜面是按照爬电距离的要求做的长度核算，相比直筒结构，斜面设计能在有限的安装高度内拉长爬电路径，提升潮湿、多尘环境下的绝缘可靠性，哪怕是在南方梅雨季节或者工矿粉尘较多的车间里，也能有效减少表面积污引发的爬电闪络问题。在安装边界的设计上，这个构件的六角对边尺寸、上下端的配合直径都做了统一的公差匹配，适配常规的电气安装板开孔尺寸以及配套的固定金具，

　　不需要施工人员额外对安装位进行扩孔、打磨处理，装配时只需要将构件对位穿入安装位，两端配合对应的垫片和锁紧螺母就能完成固定，整个安装过程不需要复杂的工序，能有效缩短现场装配的工时。从材料应用的角度，这类构件一般会选用高强度的绝缘模压材料制作，材料本身具备足够的抗压、抗扭强度，能承受安装时的锁紧扭矩，同时材料的耐候性、绝缘电阻参数都要满足长期带电运行的要求，不管是-30℃的低温户外环境，还是80℃的柜内长期温升环境，都不会出现材料开裂、绝缘性能下降的问题。很多刚入行的结构设计人员在做这类绝缘件的时候，容易忽略六角台和锥台衔接处的应力集中问题，这个构件在衔接位置做了小圆弧过渡处理，既不会因为直角衔接导致模压成型时出现内部应力缺陷，

　　也能避免安装拧动的时候在衔接位置出现断裂，这个细节虽然不起眼，但直接决定了零件的成品率和实际使用寿命。另外，构件的外表面做了光滑的模压面处理，没有多余的凹槽或者棱角，一方面是模压生产的时候更容易脱模，提升生产效率，另一方面光滑的表面不容易积灰积污，日常运维的时候只需要简单吹扫就能清理表面的附着物，减少运维的工作量。在实际的设备配套场景里，这类隔离件不仅可以用在电气柜内的母排支撑、端子排隔离，还可以用在户外架空线路的终端绝缘、小型变压器的接线端隔离，不同场景下对绝缘件的高度、孔径要求有差异，但这个SM76规格的构件是针对通用电气安装场景做的标准化设计，能覆盖大部分常规低压电气系统的隔离支撑需求，设计时没有做多余的异形结构，就是为了保证零件的通用性，降低生产和备货的成本，同时也方便后期运维的时候快速替换备件，不需要专门定制特殊规格的零件。
