RC设备双18650锂电池固定安装座

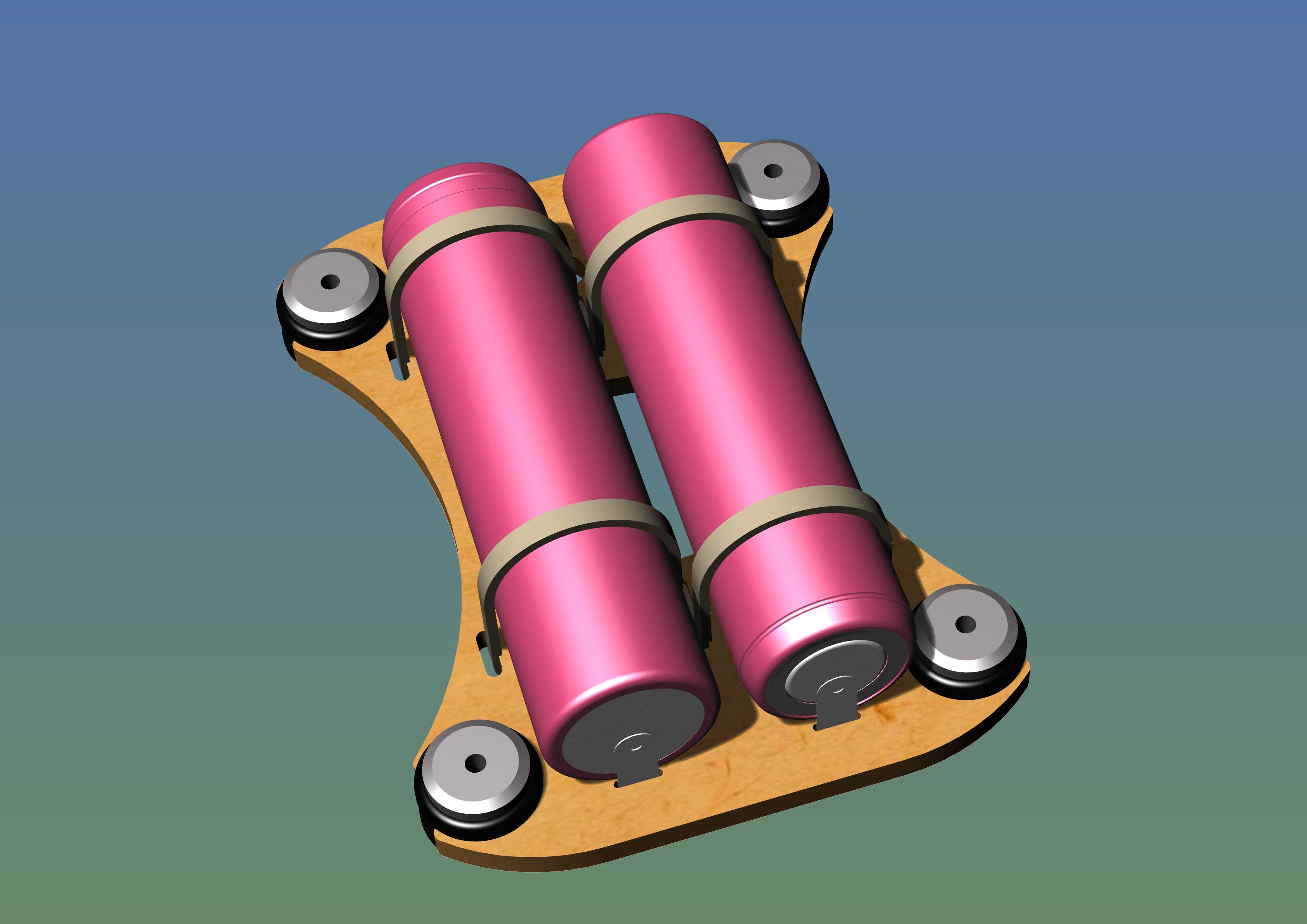

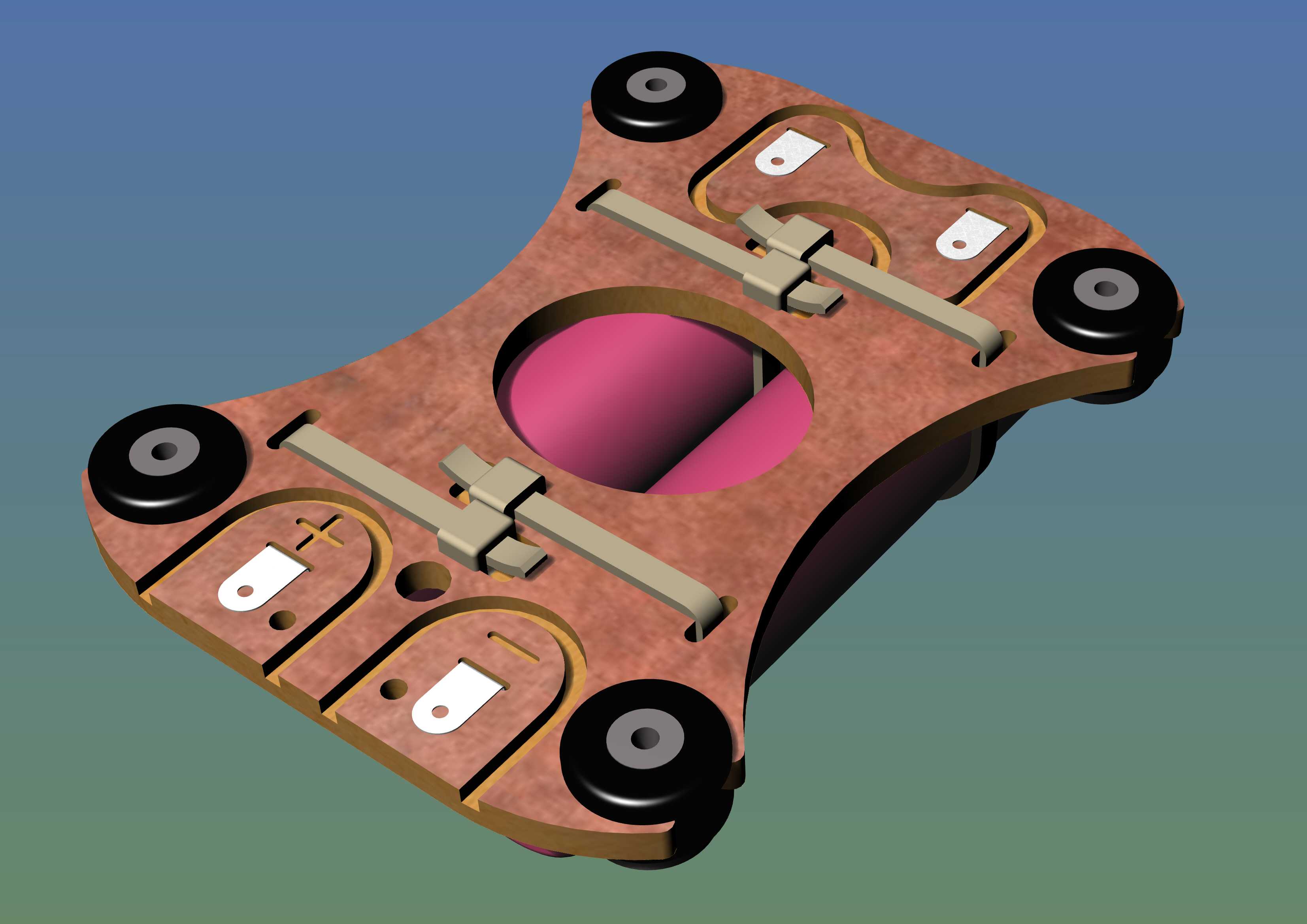

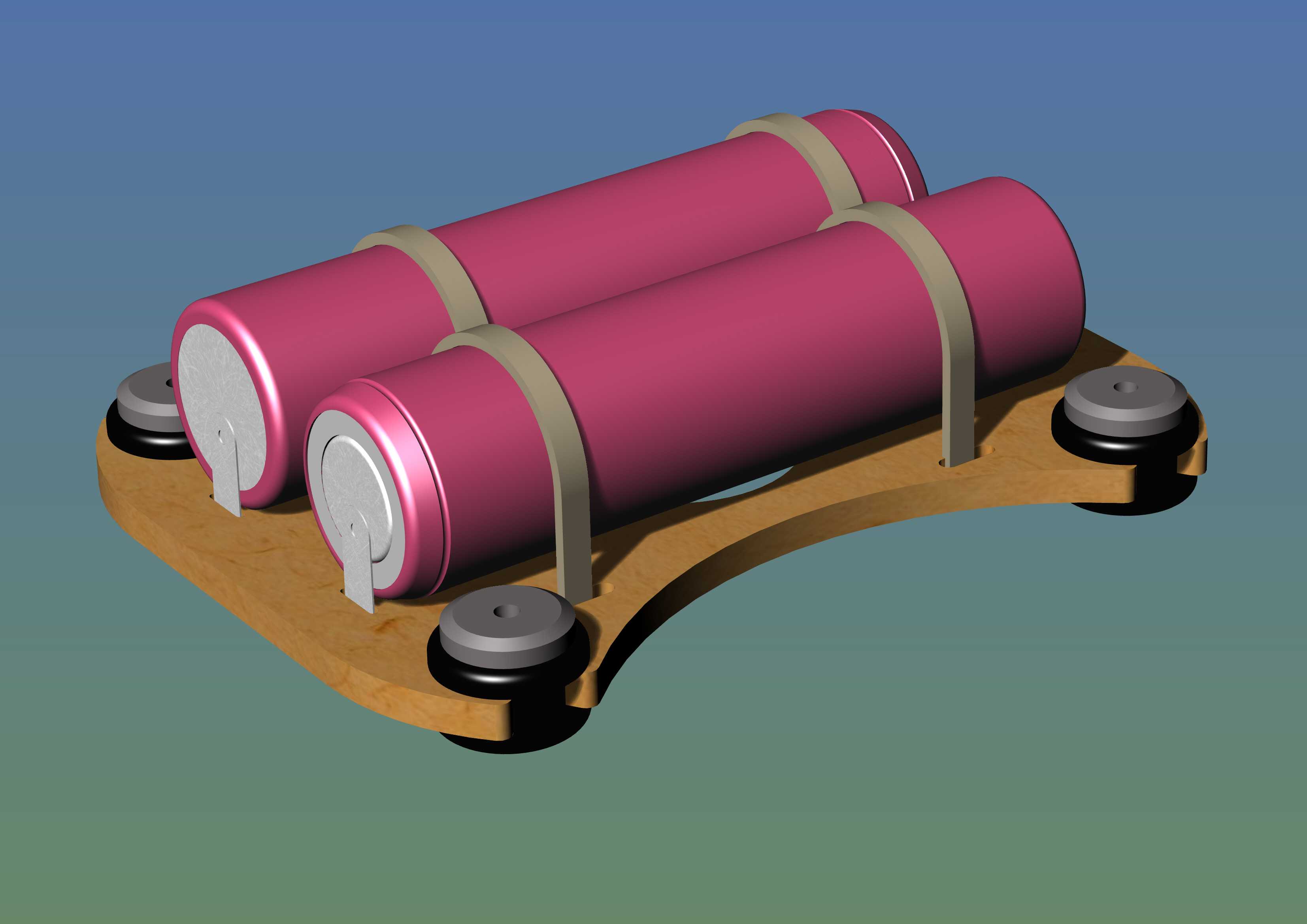

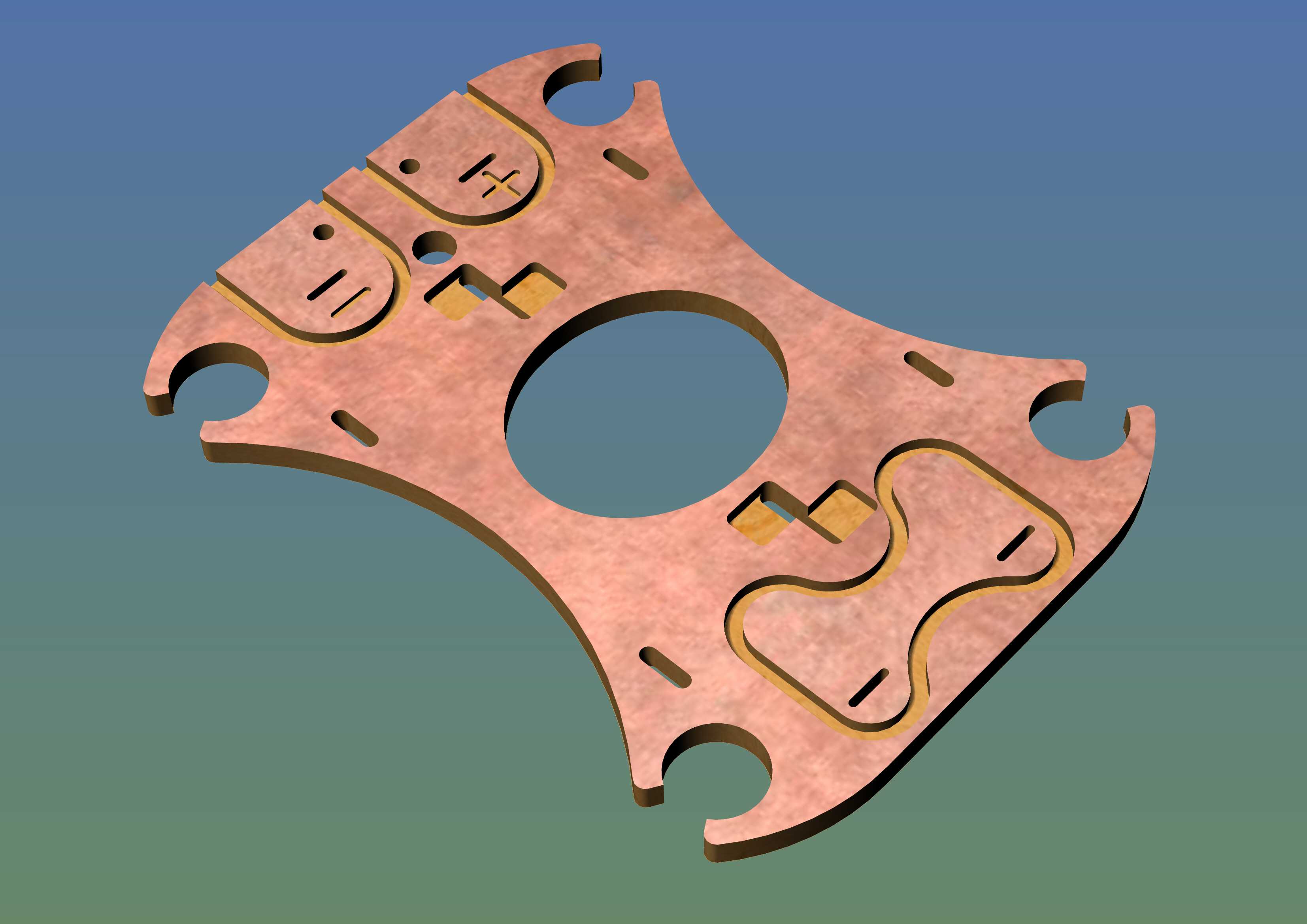

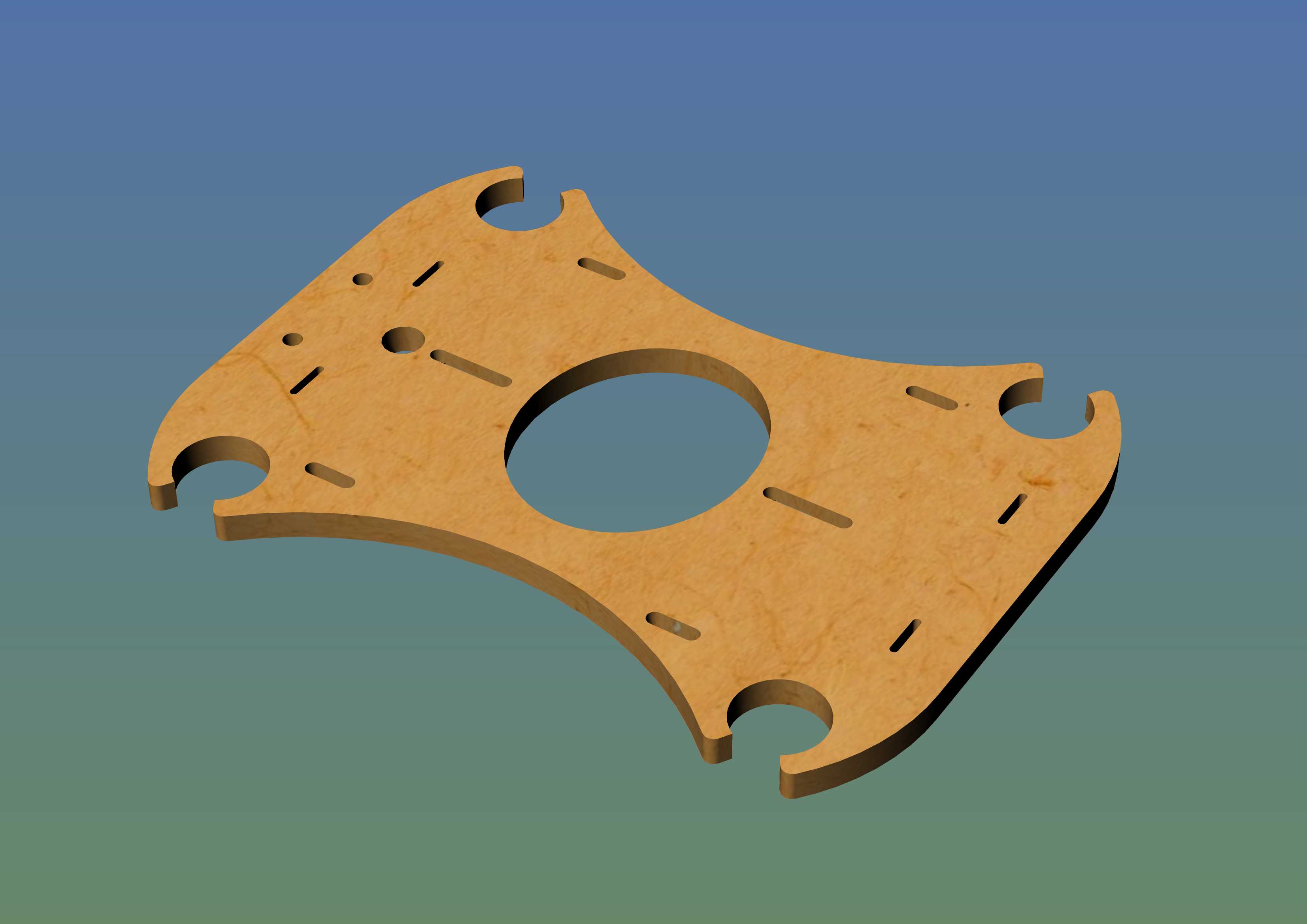

这款双电芯锂电池安装结构，主要面向RC遥控接收设备、电子点火装置这类小型平面供电场景设计，核心解决紧凑空间内圆柱电芯的可靠固定与减震缓冲需求。从实际使用场景出发，这类RC平面电源往往安装在模型机身或接收端舱位内，飞行或行驶过程中会持续承受高频振动、瞬时冲击，普通的胶带捆绑或泡棉粘贴固定方式，很容易在剧烈动作下出现电芯移位、接线松脱的问题，甚至引发供电中断导致设备失控，因此专门设计的一体化安装座就成了这类小功率供电单元的可靠承载方案。设计阶段首先明确了适配电芯的规格，选用市面通用的三星18650规格2600mAh锂离子电芯，单电芯直径18mm、长度65mm，双电芯平行排布的布局，在保证2S串联供电容量的前提下，尽可能压缩横向占用空间，适配RC设备舱内狭窄的安装边界。底座主体采用3mm厚度的印制电路板基材加工，这种材料本身具备足够的结构强度，同时绝缘性能优异，不需要额外做绝缘隔离处理，能直接贴合电芯金属外壳安装，省去了额外的绝缘衬垫工序，也避免了长期使用中绝缘层磨损引发的短路风险。电芯固定采用三道平行的弹性绑带结构，绑带跨接在双电芯上方，两端固定在底座的定位槽内，绑带的张紧力度经过反复调试，既能够牢牢约束电芯的径向与轴向窜动，又不会因为过度挤压损伤电芯外层的封装膜，同时这种绑带结构也方便后期更换电芯，不需要拆解整个底座就能完成电芯拆装，维护效率远高于灌封或螺丝压片的固定方式。底座的四个角位设计了独立的减震安装脚，每个减震脚由上下硬质定位垫片和中间的橡胶缓冲套组成，橡胶套选用邵氏硬度40度的耐油橡胶材质，能够有效过滤设备运行过程中传递到底座的高频振动，避免电芯长期受振出现内部极耳断裂的问题，四个安装脚的中心距严格匹配常规RC接收设备的标准安装孔位，可以直接替换原有设备的电池固定位，不需要额外打孔改装。底座的外形轮廓做了弧形切边处理，一方面是为了避开RC设备舱内的凸起结构与走线空间，减少安装干涉，另一方面也能降低整体结构的重量，对于对重量敏感的航模类RC设备来说，每减少一克无效重量都能提升设备的动态响应表现。在安装边界的设计上，整体结构的最大高度控制在25mm以内，其中电芯顶部到底座安装面的高度为22mm，预留了3mm的接线空间，方便焊接电芯的输出引线与保护板，不会出现引线挤压弯折的问题；底座的最大宽度为72mm，长度为85mm，能够适配绝大多数中小型RC接收机、电子点火器的电池舱尺寸，不需要对原有设备舱做切削改造。实际装配过程中，只需要将两颗电芯按极性方向平行放置在底座的定位凹槽内，扣上弹性绑带，再将四个减震脚对准设备的安装柱锁紧固定，就能完成整个供电单元的装配，输出引线可以沿着底座边缘的走线槽布置，避免引线被电芯或绑带挤压破损。这种结构设计也兼顾了散热需求，电芯侧面大部分区域裸露在空气中，大电流放电时产生的热量能够快速散发，不会因为密闭包裹导致电芯温度过高，延长电芯的循环使用寿命。
