M4规格橡胶隔振器安装支座结构

在小型机电设备、精密检测仪器、车载电子模组的安装布局中，振动传递的抑制始终是结构设计阶段需要重点考量的环节，这类M4规格的橡胶隔振安装支座，正是针对小载荷工况下的隔振需求设计的连接构件。从实际应用场景来看，这类构件常被用在小型风机、车载控制盒、桌面型检测设备、小型泵体的安装点位，用来阻断设备自身运行产生的振动向安装基座传递，同时也能抵消外部环境的振动冲击对设备内部精密元器件的影响，避免长期振动导致的接线松脱、元器件焊点疲劳、光学组件偏移等问题。

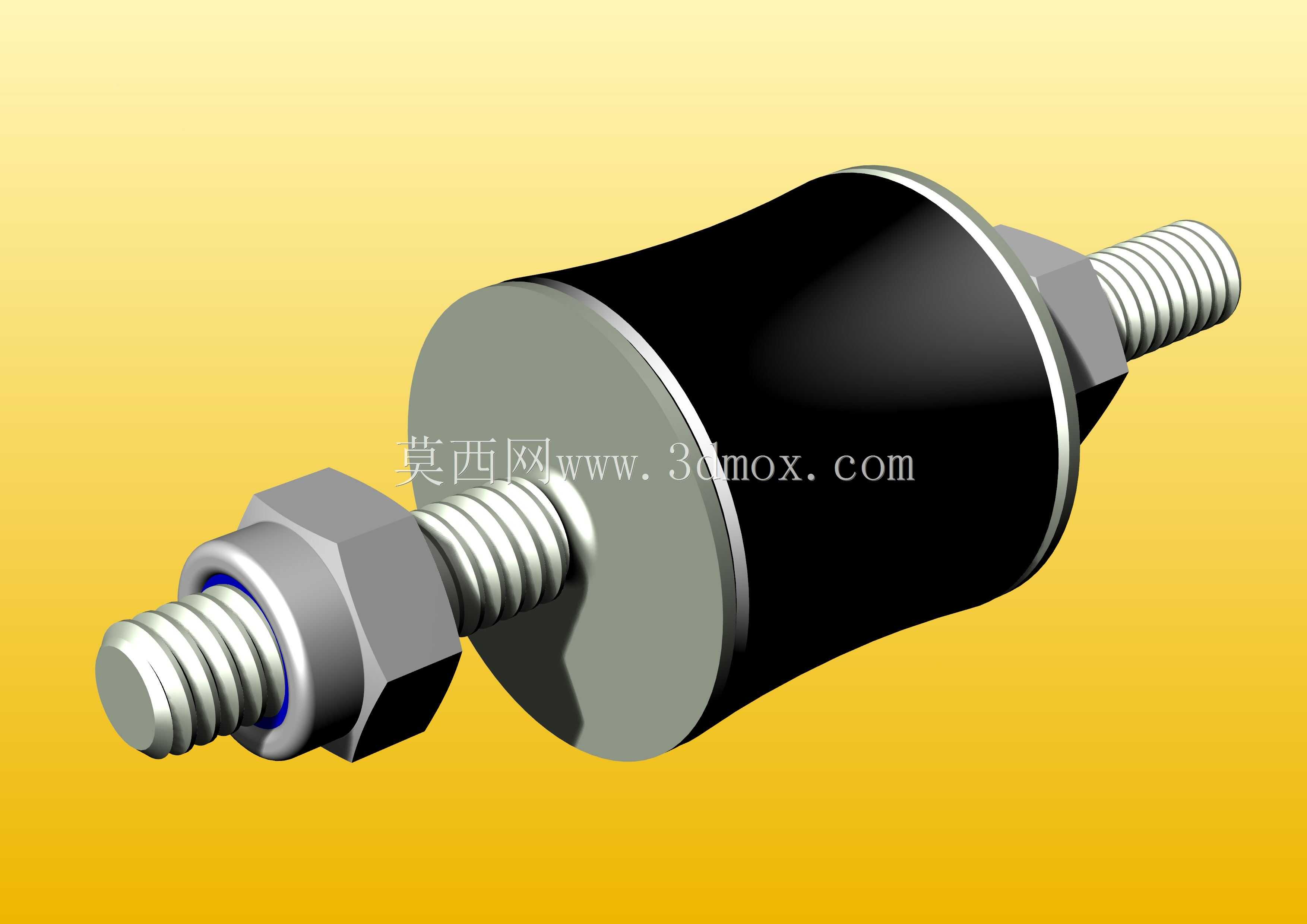

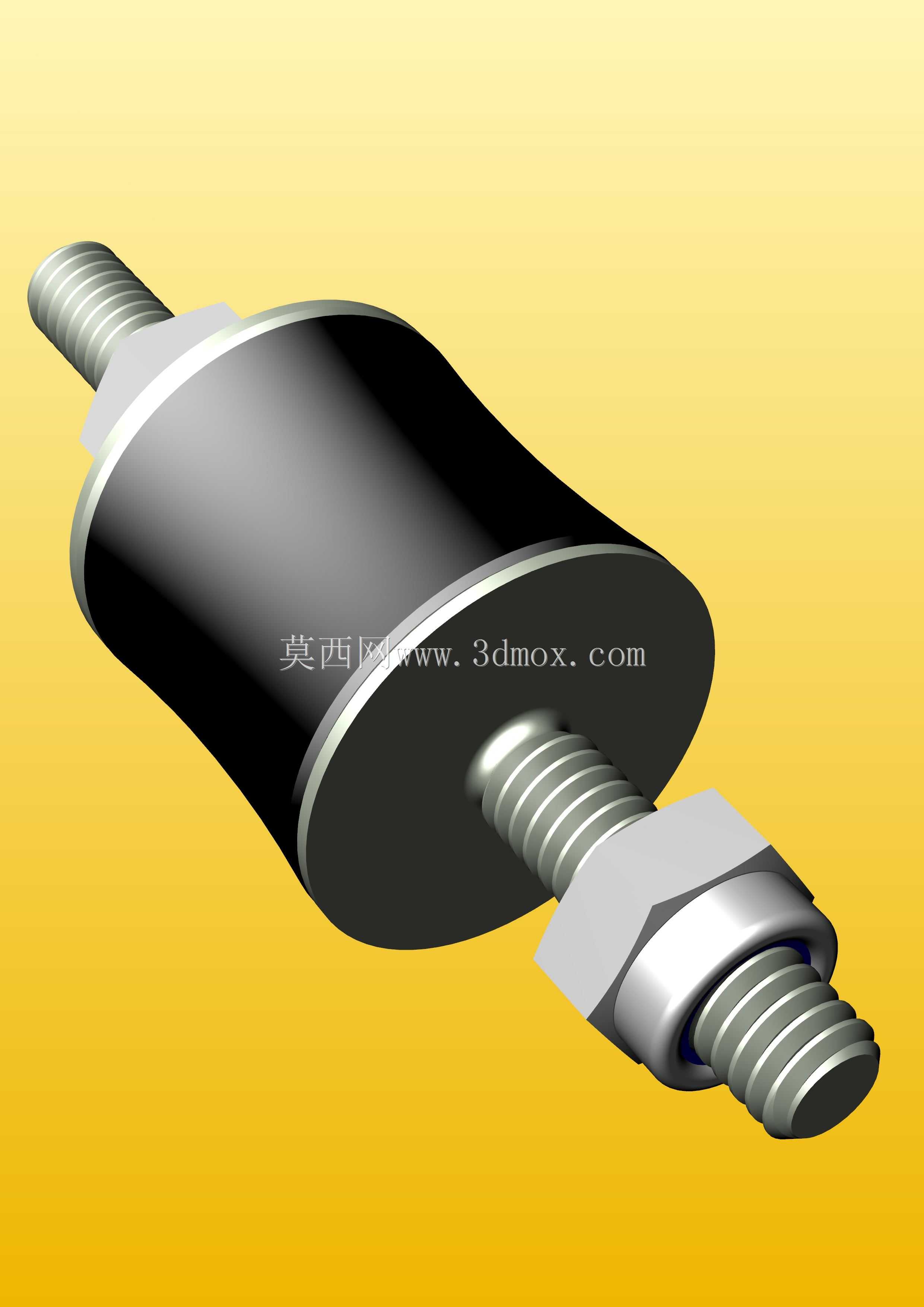

该隔振支座采用两端外螺纹的连接形式，中间为鼓型橡胶阻尼体，两端金属嵌件与橡胶本体通过硫化工艺牢固结合，避免长期受力后出现金属与橡胶脱离的失效问题。设计阶段将橡胶主体设置为中间粗两端收窄的鼓型结构，一方面可以在径向和轴向都预留足够的弹性变形空间，兼顾多方向的隔振需求，另一方面也能避免橡胶体在承受偏载时出现局部应力集中，延长构件的疲劳使用寿命。两端的M4外螺纹适配常规的标准螺母与安装孔位，不需要额外加工特殊连接结构，安装时仅需将一端螺纹拧入设备本体的预设螺纹孔，另一端穿过安装基座的过孔后用螺母锁紧即可，安装边界清晰，不需要额外设计复杂的连接工装。

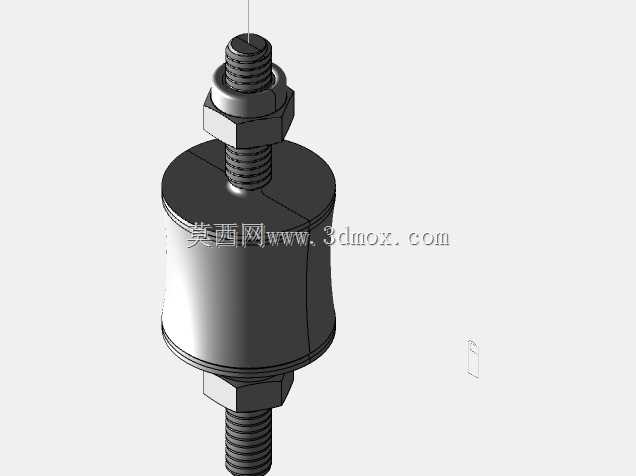

从尺寸适配性来看，该隔振器的螺纹规格为通用M4，适配绝大多数小型设备的安装孔距要求，橡胶主体的外径与长度经过匹配设计，额定载荷覆盖常见的1-5kg小型设备隔振需求，在选型时只需要确认单点位承载重量与安装空间高度即可直接选用，不需要做额外的结构修改。建模过程中还原了橡胶本体的弧度、金属螺纹的牙型细节、端部六角锁紧螺母的配合结构，能够直接用于设备装配的干涉检查、安装模拟，也可以作为选型阶段的可视化参考，帮助结构工程师快速确认安装点位的空间预留是否充足，避免实际装配时出现空间不足、螺母无法锁紧的问题。

在实际使用中，这类橡胶隔振器的阻尼特性能够有效衰减中高频段的振动传递，对于小型电机运转、风机转动带来的持续性振动有明显的抑制效果，同时橡胶材质本身具备一定的耐油、耐老化特性，能够适应常规工业环境、车载环境的使用要求，不需要额外做防护处理。两端金属件采用标准钢材做表面防锈处理，与常规紧固件的材质兼容性好，不会出现电化学腐蚀的问题，长期使用的连接可靠性有充足保障。
