机械式血压计内部传动核心机构结构

　　这套机械式血压计的核心传动机构，是传统医用血压检测设备里的压力信号转换核心部件，日常主要适配台式汞柱血压计替代款、无液式血压表的内部机芯装配场景，在基层诊所、家用机械血压检测设备、户外应急医疗检测器械中都有广泛应用，核心作用是将气路传导来的压力波动，通过机械结构的线性传动转化为指针的角位移，最终在刻度盘上输出直观的血压数值读数。

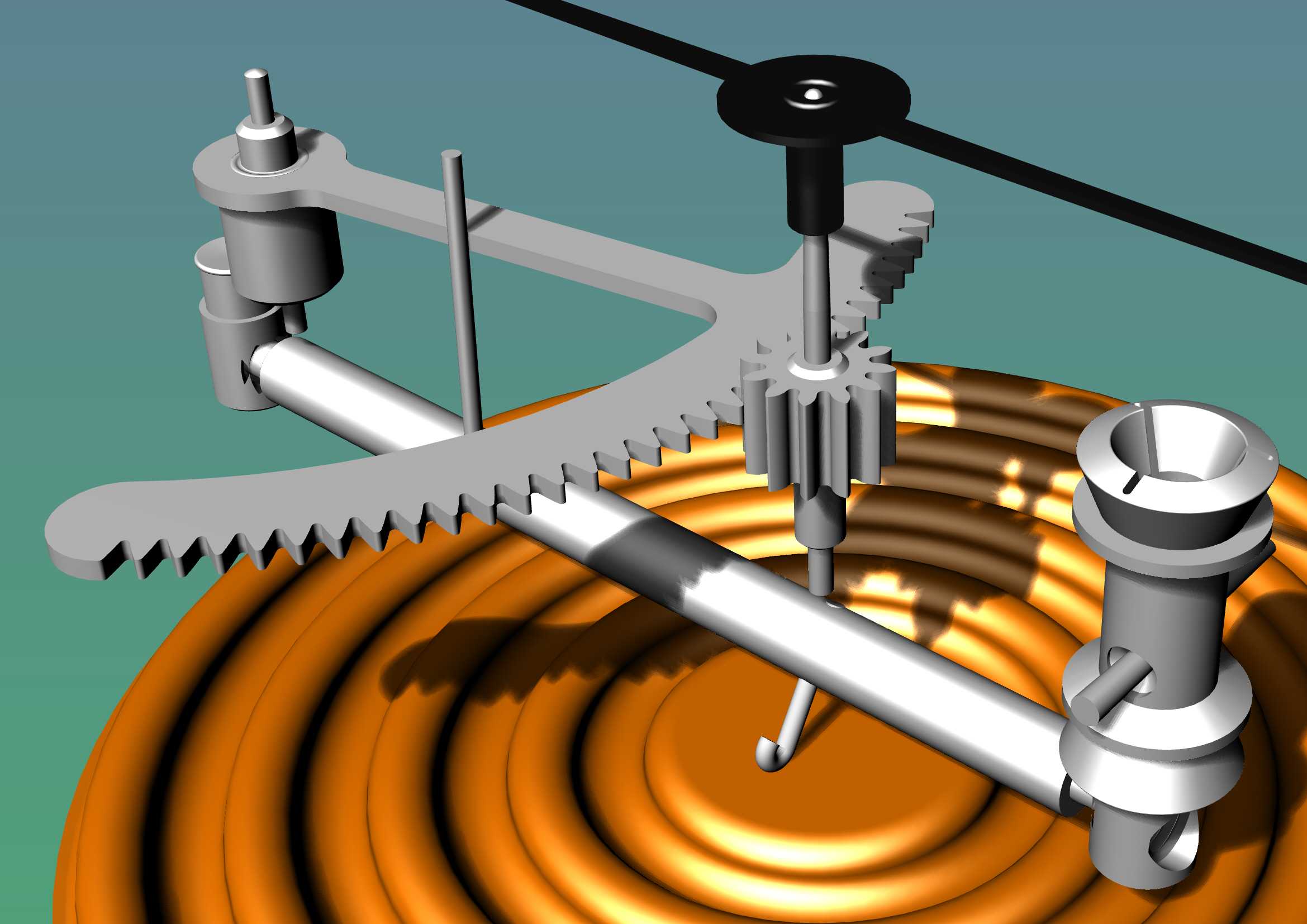

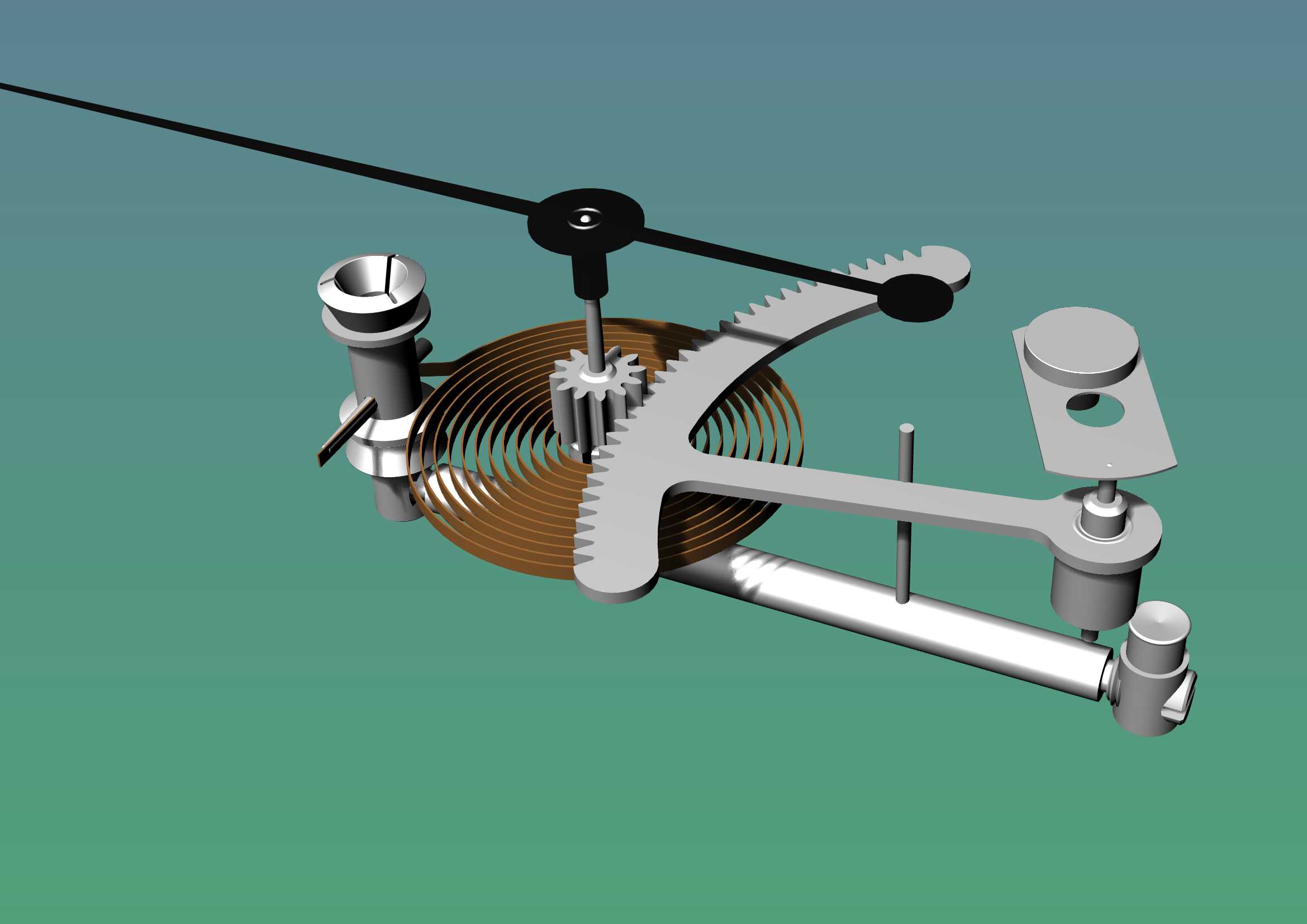

　　从实际功能实现逻辑来看，机构最底部的波纹膜盒是压力感应的核心部件，采用多层波纹金属膜片焊接成型，当气路输入的气压作用在膜盒内腔时，膜盒会产生与压力值呈线性对应关系的轴向微小位移，这个位移量极小，通常满量程下的轴向行程仅在零点几毫米级别，无法直接驱动指针转动，因此需要上层的多级传动放大结构来完成位移量的放大传递。膜盒的顶杆直接抵靠在扇形齿板的驱动端，扇形齿板通过转轴固定在机芯的黄铜基板上，膜盒的轴向位移会推动扇形齿板绕转轴产生小角度摆动，扇形齿板的齿牙与中心轴上的小齿轮啮合，通过齿数比的匹配实现第一级位移放大，将扇形齿板的小角度摆动转化为中心齿轮轴的大角度转动，中心轴顶端直接装配指针，最终把压力变化转化为指针的圆周转动，配合表盘刻度即可完成压力值的指示。

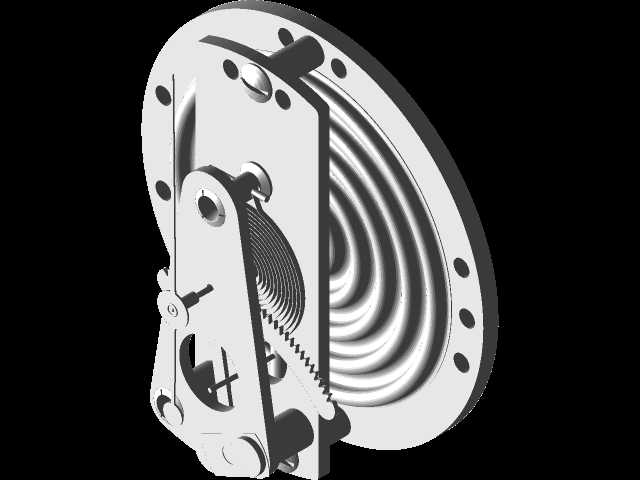

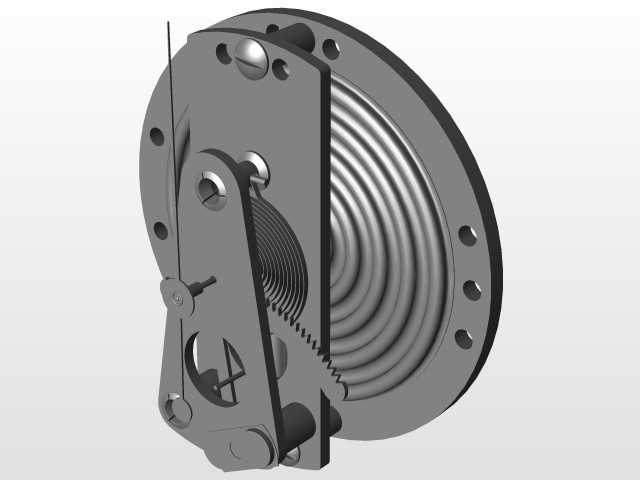

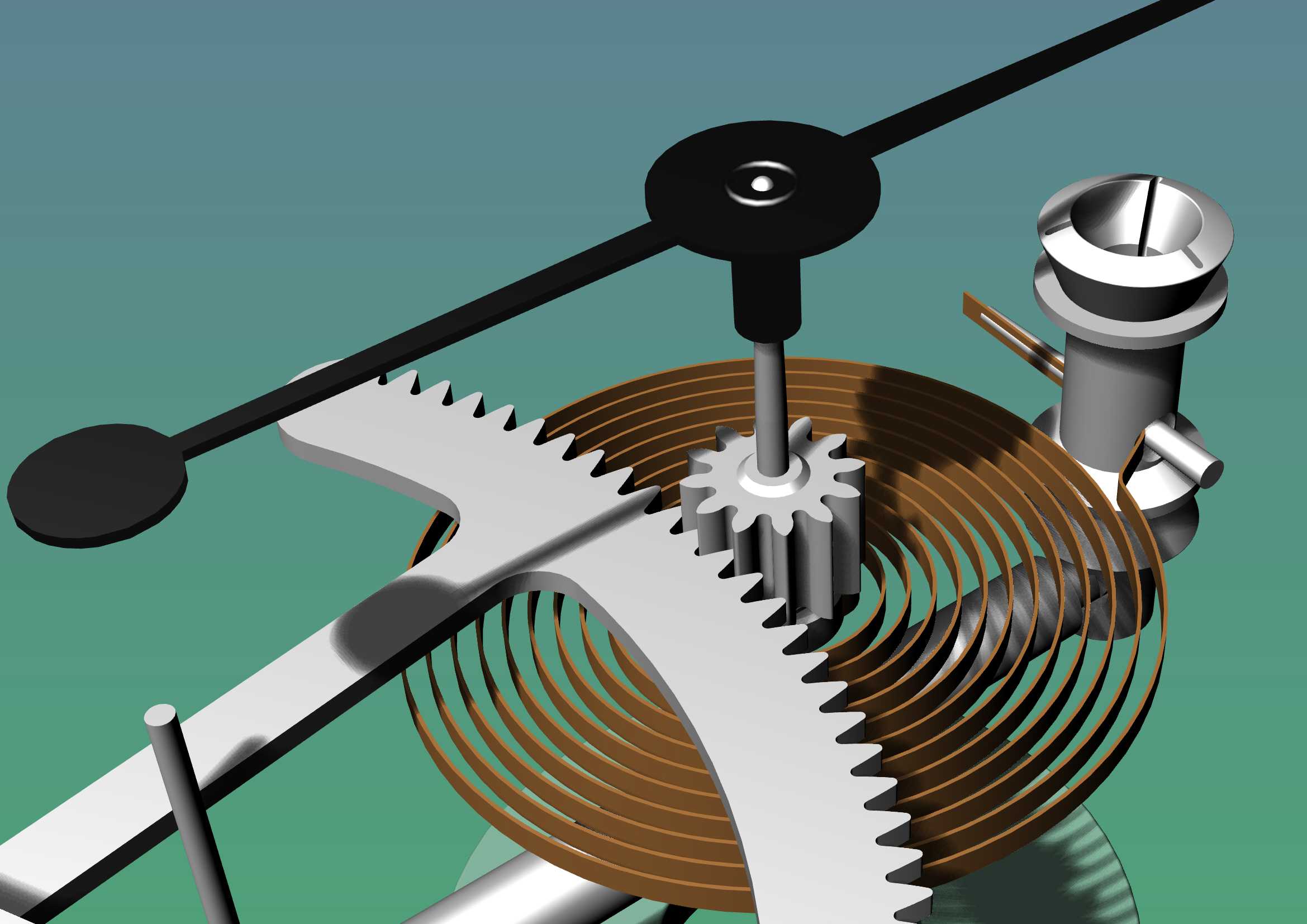

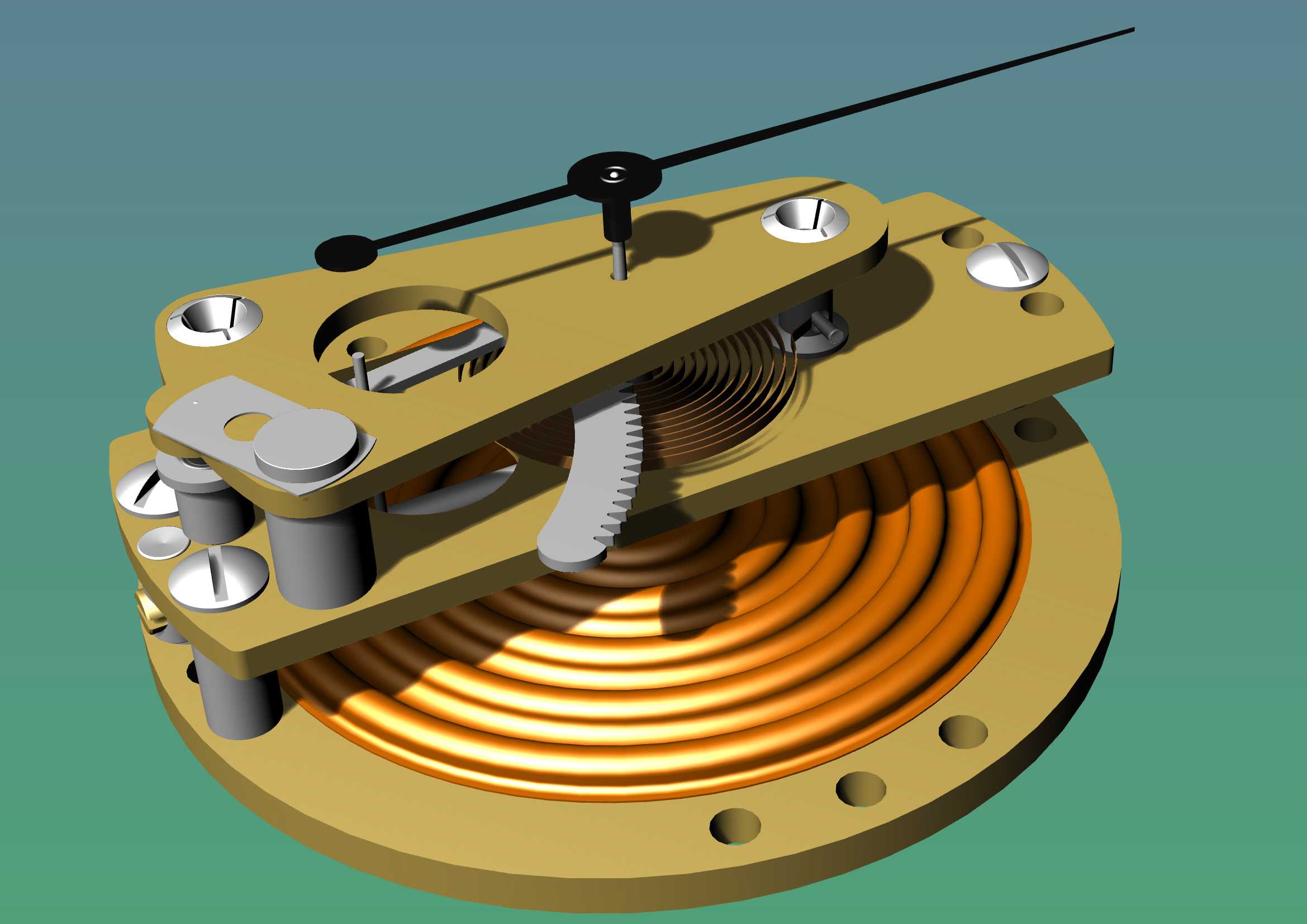

　　在结构设计层面，整套机构的基板采用黄铜材质冲压成型，一方面利用黄铜的自润滑特性减少传动副的磨损，提升机构长期使用的稳定性，另一方面黄铜的抗锈蚀能力适配医疗设备的常规使用环境，避免长期使用后锈蚀卡滞影响测量精度。基板上预留的多个沉头安装孔，是用于将整个机芯固定在血压计的外壳基座上，孔位的位置度公差控制在0.02mm以内，保证安装后中心齿轮轴与表盘中心的同轴度，避免指针转动时出现蹭表盘、转动卡滞的问题。机构上设置的螺旋游丝装配在中心齿轮轴的下部，始终给齿轮副提供单向的预紧力，消除扇形齿板与中心齿轮之间的啮合侧隙，避免压力波动时指针出现回程误差，保证压力上升和下降过程中的读数一致性。

　　从安装边界尺寸来看，整套机芯的整体外径控制在45mm以内，整体高度不超过18mm，属于紧凑化的微型机械传动结构，适配常规直径60mm的圆形血压表外壳的内部安装空间，底部膜盒的进气接口采用标准的气嘴结构，可直接与血压计的袖带气路通过橡胶软管连接，不需要额外的转接结构。机构上的多个限位柱用于限制扇形齿板的摆动行程，避免压力超量程时膜盒过度位移导致结构损坏，当压力超过测量上限时，扇形齿板会抵靠在限位柱上，切断位移传递路径，保护膜盒和齿轮传动副不会因为过载产生塑性变形。

　　在实际装配调试环节，扇形齿板与中心齿轮的啮合间隙需要控制在0.01mm到0.03mm之间，间隙过大会导致指针抖动、读数滞后，间隙过小则会导致传动卡滞、压力回程时指针不归零。膜盒的初始预压量也需要在装配时进行校准，保证零压力状态下指针准确指向刻度盘的零位，同时满量程时指针的转动角度刚好覆盖0到300mmHg的刻度范围，线性度误差控制在±1.5mmHg以内，符合医用血压检测设备的精度要求。整套机构没有额外的电子元器件，完全依靠机械结构完成压力信号的转换与指示，相比电子血压计具备更强的环境适应性，在低温、高海拔、强电磁干扰的场景下依然可以稳定工作，不需要供电即可完成测量，是应急医疗设备中可靠性极高的压力检测结构方案。
