流线型发动机外置防护机罩结构设计

　　这款发动机外置防护机罩的结构设计，核心围绕小型动力单元的外置防护与气流优化需求展开，在实际工程应用中，这类构件多用于小型通用动力设备、便携动力机组、小型特种作业车辆的动力舱外侧，承担物理防护、气流引导、外观整合的多重作用。从实际使用场景来看，这类机罩需要适配动力单元的不规则外形，既要覆盖发动机上部的旋转部件、高温区域，避免作业过程中杂物卷入、人员误触高温部件，又要通过曲面造型引导冷却气流走向，提升动力单元的散热效率，同时还要兼顾户外作业场景下的抗冲击、耐候性能，避免碎石飞溅、雨水侵入对动力部件造成损伤。

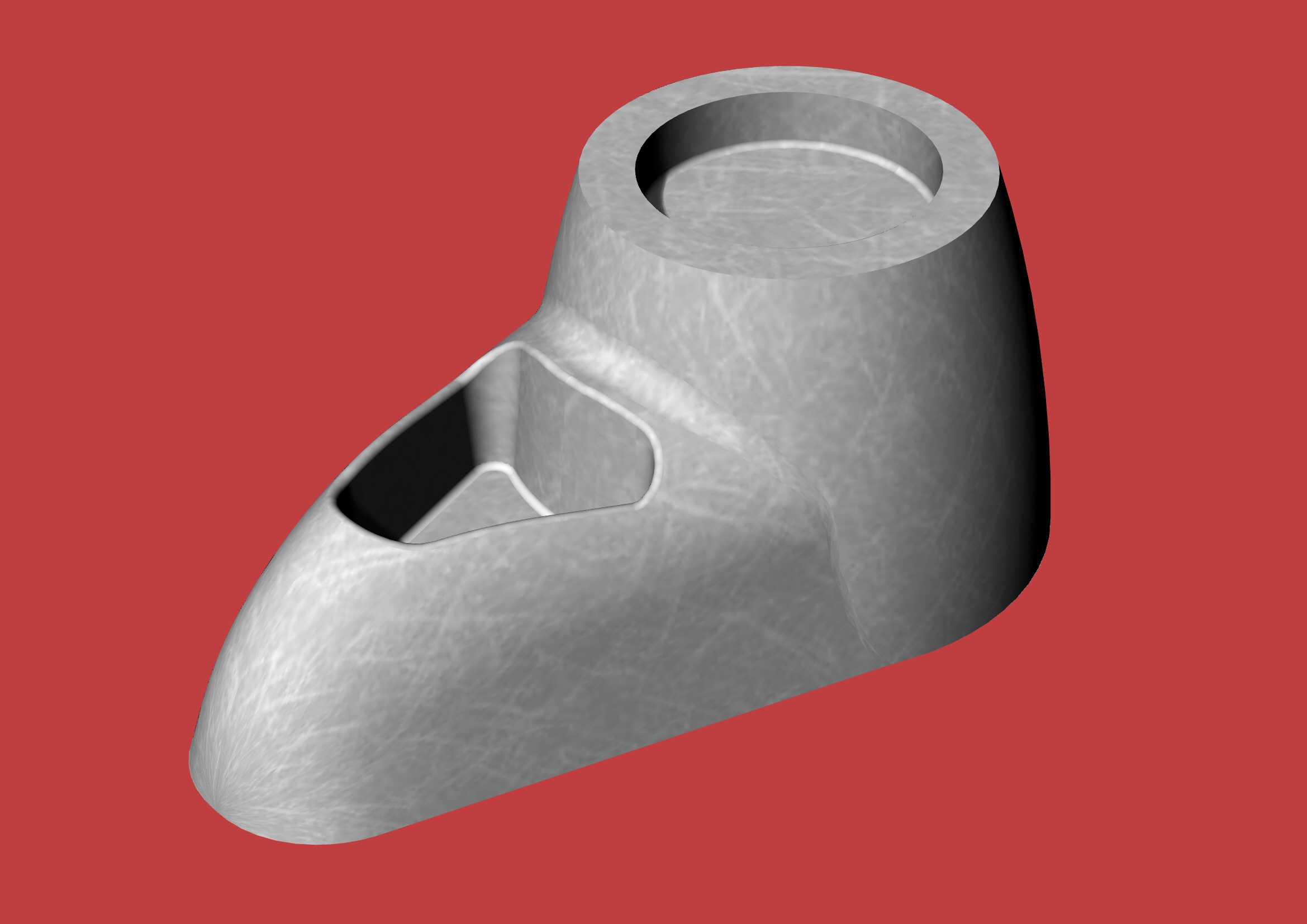

　　从结构设计思路来看，这款机罩采用一体化曲面成型的设计逻辑，没有采用传统多块板材拼接的结构，整体通过连续顺滑的曲面完成外形构建，前端采用收窄的流线型钝头结构，能够在设备行进或者风机送风冷却时，降低迎面气流的阻力，同时引导气流沿着机罩曲面流向发动机的散热鳍片区域，避免气流在机罩表面形成紊流影响散热效率。机罩上部设置的环形沉台结构，是为了适配发动机上部的加注口或者空滤总成的安装空间，沉台的深度与直径严格匹配对应部件的安装边界，既能够让上部部件突出机罩表面满足操作空间需求，又能通过环形凸边形成挡水结构，避免雨水顺着部件接缝流入动力舱内部。机罩侧面的内凹开口结构，对应发动机的排气或者线束引出位置，开口边缘做了圆滑过渡处理，避免应力集中，同时开口的轮廓完全适配对应外接部件的外形，减少多余的间隙，防止杂物从开口位置进入机罩内部。

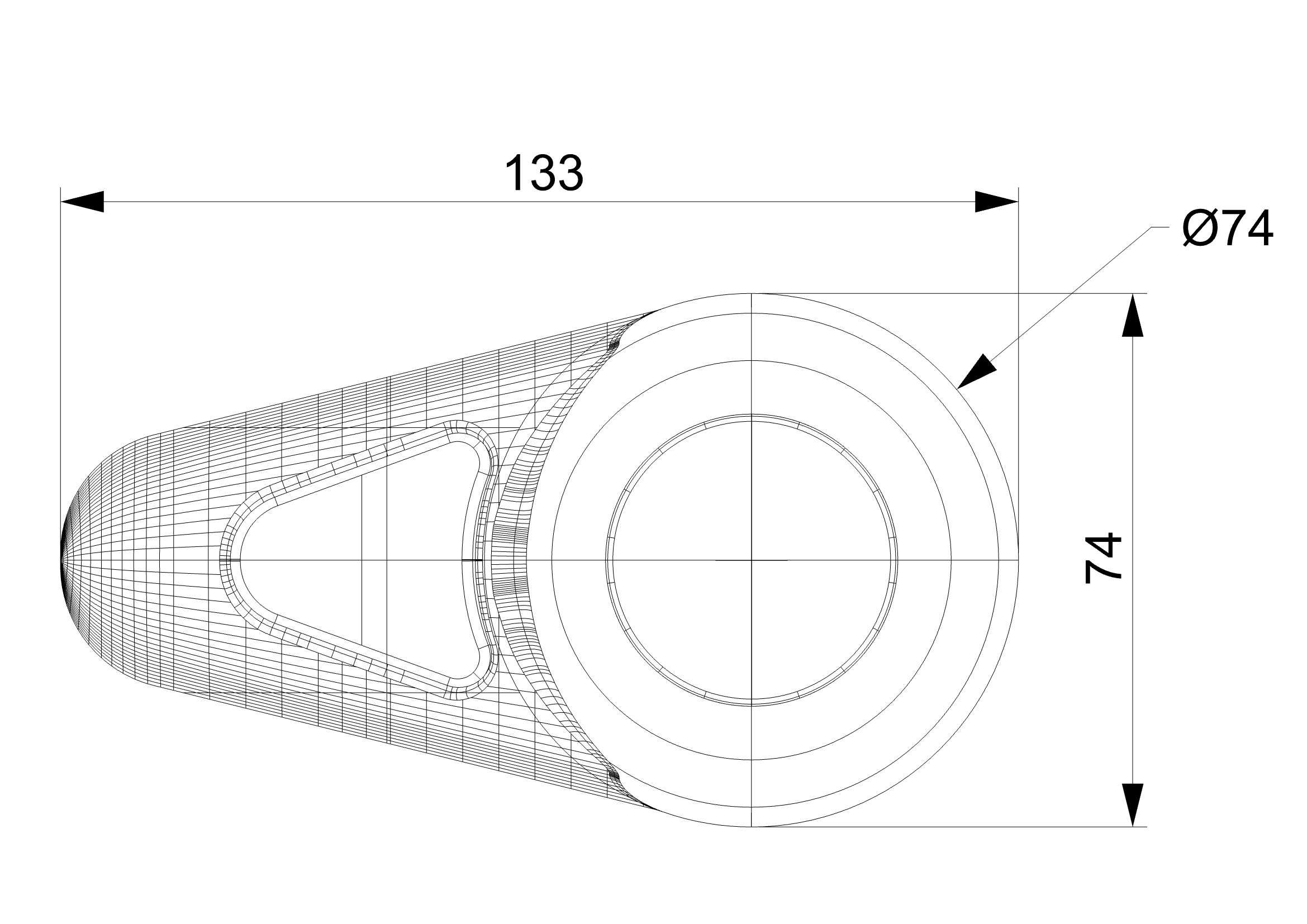

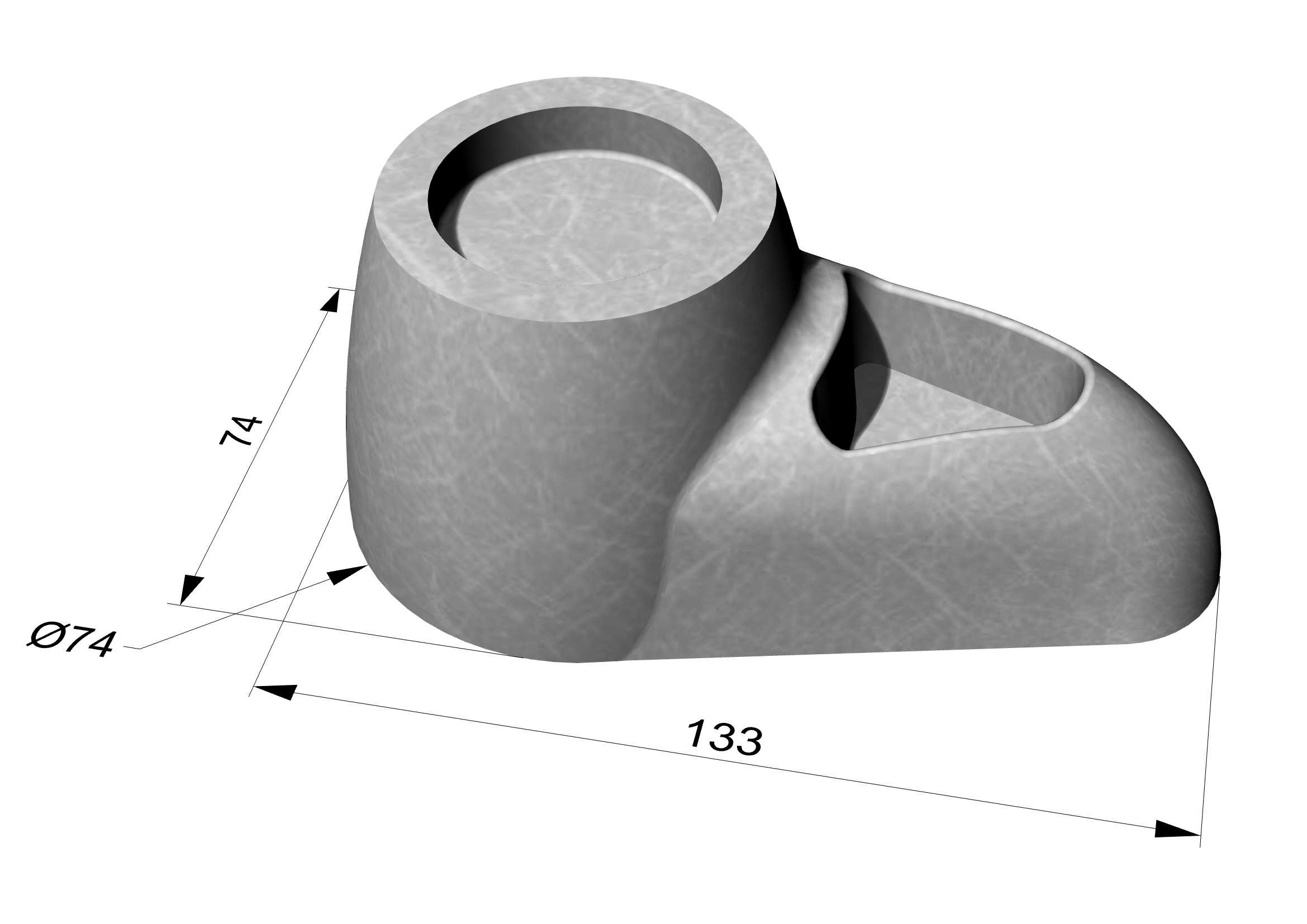

　　从安装边界与尺寸适配的角度来看，这款机罩的下部轮廓完全贴合发动机缸体与机架的安装面，安装边预留了对应的固定孔位位置，能够通过螺栓直接固定在动力单元的机架上，不需要额外设计转接支架，减少装配环节的工作量。机罩的整体壁厚根据成型工艺与强度需求做了差异化设计，安装边位置壁厚稍厚，能够提升固定位置的结构强度，避免长期振动下出现固定孔开裂的问题；曲面主体部分壁厚均匀，适配注塑或者薄钢板冲压的成型工艺，减少成型过程中出现的缩痕、变形问题。机罩内部预留了足够的安全间隙，与发动机的高温部件、旋转部件之间保持足够的距离，避免运行过程中出现干涉，同时间隙空间也能够形成气流缓冲区，提升散热的效果。

　　在功能特性层面，这款机罩除了基础的防护作用，曲面造型还能够降低动力单元运行时的气流噪音，顺滑的曲面能够减少气流与壳体之间的摩擦噪音，同时壳体本身的曲面结构也具备更好的结构刚性，相比平板结构能够在相同壁厚下获得更高的抗冲击能力，遇到碎石撞击时不容易出现凹陷变形。机罩的表面没有多余的凸起结构，能够避免作业过程中勾挂杂物，同时也方便日常的清洁维护，表面的污渍能够直接通过擦拭清理，不容易积存污垢。在实际选型适配时，需要注意机罩的安装孔位间距、上部沉台的尺寸、侧部开口的位置是否与目标发动机的对应结构匹配，同时要确认机罩内部的净空尺寸能够容纳发动机的上部突出部件，避免装配后出现干涉问题；如果用于户外高湿度或者多粉尘的作业场景，还可以在机罩的接缝位置加装密封胶条，进一步提升防护等级，满足恶劣工况下的使用需求。
