委内瑞拉Arepas四孔双面电烤饼机结构设计

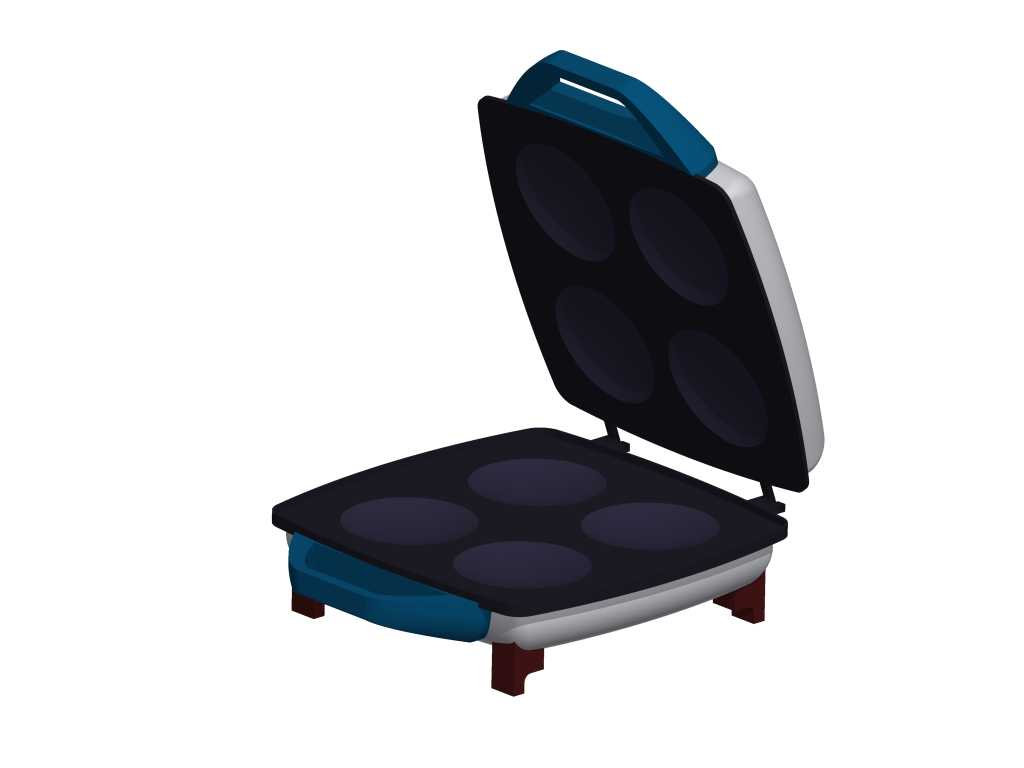

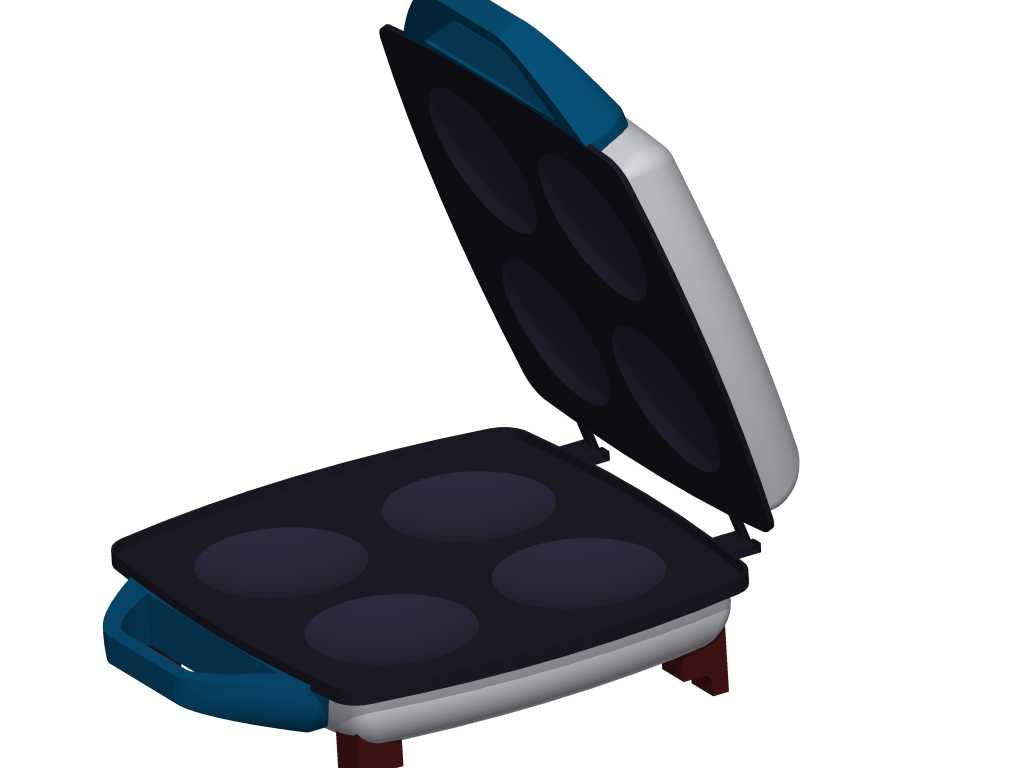

该设备为针对南美委内瑞拉传统主食Arepas开发的双面加热四孔电烤器具，整体采用上下对开式壳体布局，上盖通过后侧隐藏式铰链与下座连接，开合角度可在0至105度区间内稳定悬停，既满足单面上盘煎制需求，也可完全翻开作为独立平扒炉使用。下座前端集成内嵌式蓝色储水/接油槽，烹饪过程中析出的油脂沿烤盘四周导流槽汇入该槽，避免油污堆积在加热腔内部；后侧设置两个暗红色支撑脚垫，将整机抬升12mm，既为底部电气元件预留散热风道，也抵消台面轻微不平整带来的晃动。烤盘区域一次成型四个均布圆形模腔，模腔直径110mm、深度18mm，单批次可同时制作四份标准尺寸Arepas，上下盘加热面完全对应，合盖后上下模腔间隙控制在22至28mm，适配发酵后玉米饼胚的膨胀厚度，不会过度压塌饼体内部气孔结构。壳体侧面采用银灰色磨砂工程塑料包裹，握持区域做蓝色防滑包胶，上盖顶部设置弧形提手，开合时手部远离上盘金属边缘，降低烫伤风险。结构建模阶段优先保证加热盘与外壳的装配间隙：烤盘外缘与塑料壳体之间预留3mm空气隔热层，减少壳体表面温升；铰链轴采用直径6mm的金属销轴，两侧配合POM衬套，长期开合后旷动量小于0.3mm，保证上下模腔对位精度。底部电气腔与烤盘之间设置0.8mm厚云母隔热板，阻断热量向下传递至温控元件与电源线。整机外轮廓尺寸控制在320mm×290mm×120mm（闭合状态），翻开后总高度380mm，台面占用面积小于0.1㎡，适配家庭厨房台面与小型餐饮档口操作空间。建模时对烤盘圆角做R3处理，避免清洁时残留面糊干结死角；所有外露螺钉全部隐藏在底壳脚垫与铭牌内侧，外观面无突出紧固件，擦拭时不会勾挂抹布。
