差速式玩具变速箱结构展示模型

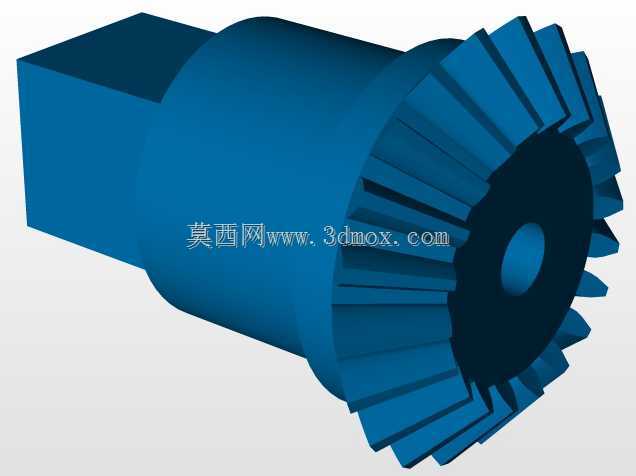

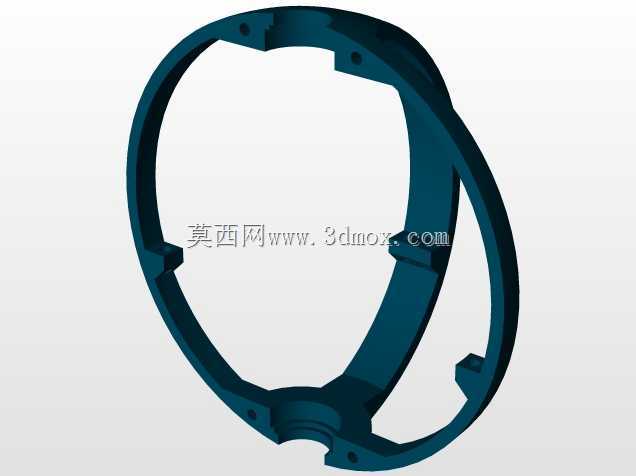

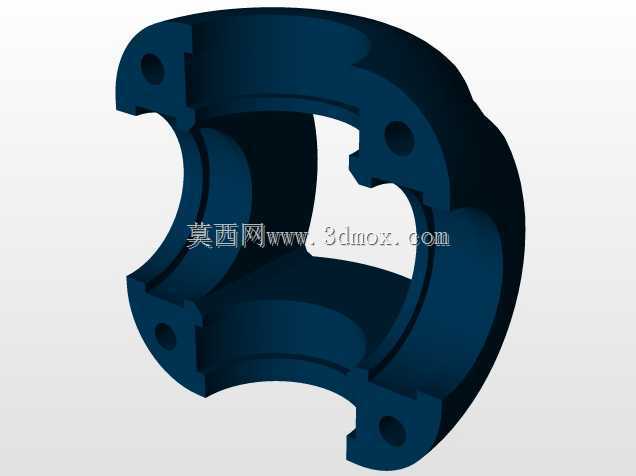

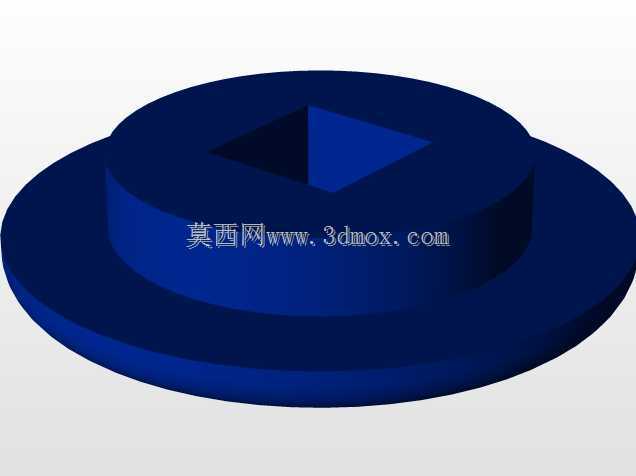

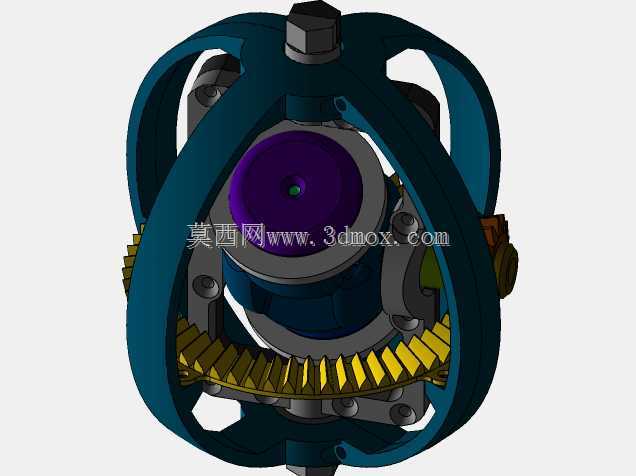

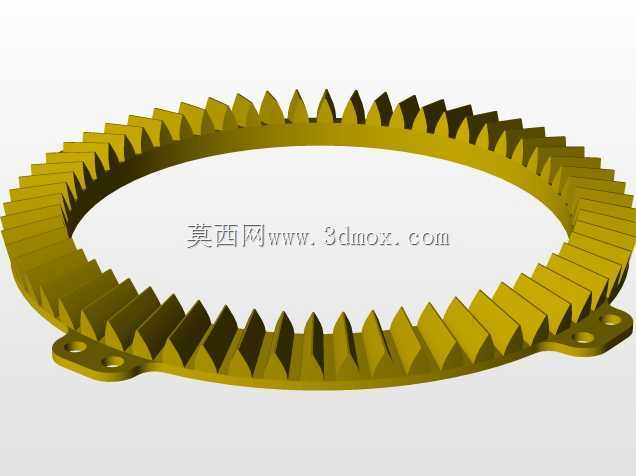

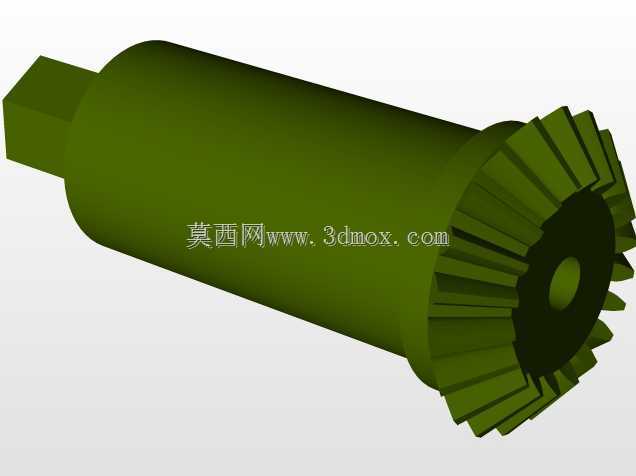

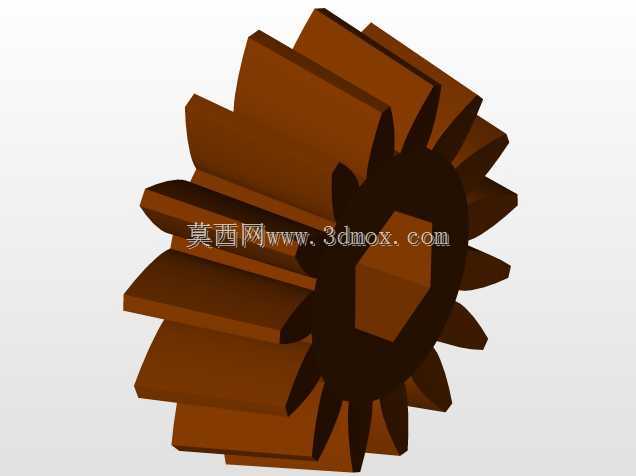

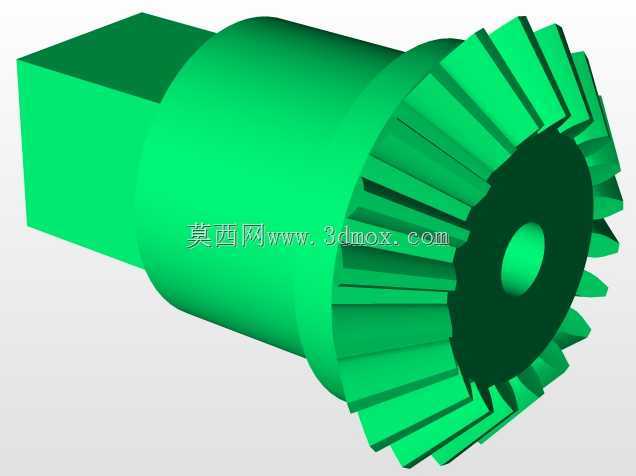

该结构为面向玩具传动场景设计的小型差速变速机构，核心采用锥齿轮差速传动方案，整体采用笼式框架承载结构，将传动齿轮组完全包覆在环形支撑框架内部，既能够为内部啮合的齿轮提供稳定的定位支撑，也可避免传动过程中异物卡入齿隙造成运转卡滞。从实际应用场景来看，这类小型变速差速结构多用于四驱玩具车、小型机械演示教具等场景，能够在动力输入后实现两侧输出轴的差速转动，满足转向过程中两侧行走轮转速不一致的实际需求，避免轮组硬连接造成的轮胎磨损、转向阻力过大问题。设计过程中优先考虑了装配便捷性，框架采用分体式拼接结构，各定位轴孔的同轴度公差控制在0.05mm以内，保证齿轮啮合时齿面接触面积符合传动要求，减少运转过程中的噪音与齿面磨损。内部传动组包含端面齿圈、行星锥齿轮、半轴锥齿轮三类核心传动零件，齿圈采用大直径内齿设计，与输入齿轮啮合后实现一级减速，行星齿轮通过销轴固定在差速器支架上，可随支架公转同时绕销轴自转，实现差速功能。安装边界方面，整体结构的外接安装位分布在环形框架的三个支脚末端，每个支脚预留了螺栓过孔，可直接固定在玩具底盘的对应安装柱上，输入轴端从结构顶部的紫色端盖中心伸出，可直接与驱动电机的输出轴通过联轴器连接，两侧输出轴从框架侧部的避让孔伸出，与行走轮组连接时无需额外加装转接座。结构设计时特意将所有传动部件的棱边做了圆角处理，避免玩具组装过程中尖锐边角造成划伤，同时各齿轮的模数选用0.5模的小模数齿轮，既满足小尺寸空间内的传动比要求，也能保证塑料注塑加工时的齿形填充率，降低生产过程中的次品率。笼式框架的镂空设计一方面可以减轻整体结构重量，降低玩具行走时的动力负载，另一方面也可以直观展示内部齿轮的传动过程，作为机械原理演示教具使用时，能够让观察者清晰看到差速过程中各齿轮的运转状态，无需额外拆解结构。
