管道对接用快装式格栅结构夹持装置

这款夹持装置主要面向流体输送管路的临时固定、多管并排排布定位场景，常见于实验室气路搭建、小型生产设备的外接管路布设、模块化管线改造作业中，区别于传统的螺栓锁紧管夹，它采用分体扣合式结构，不需要额外的紧固件就能完成对圆柱型管材的环抱固定，在需要频繁调整管路位置、临时接驳管线的作业场景下，能大幅降低装拆的操作耗时。

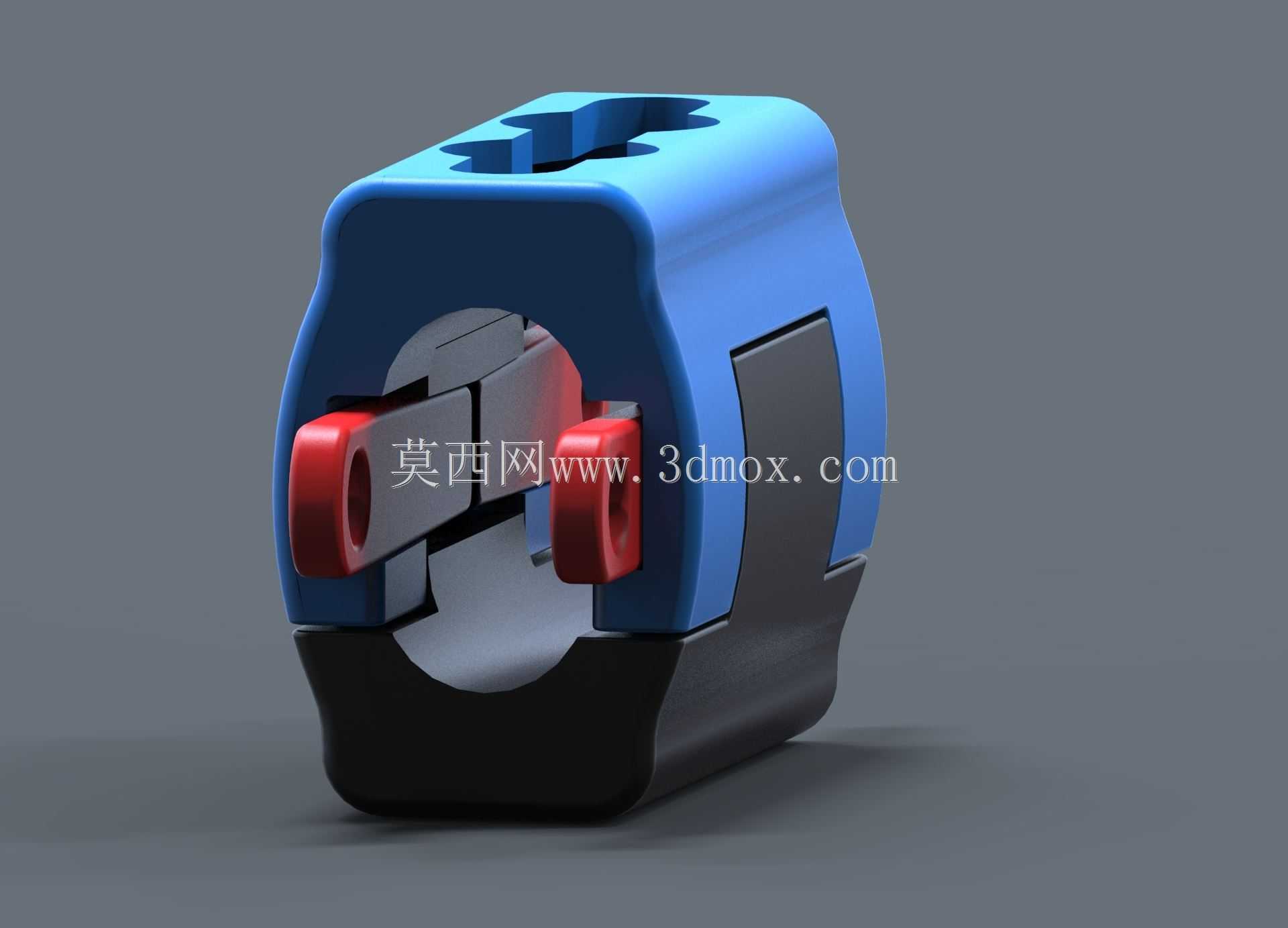

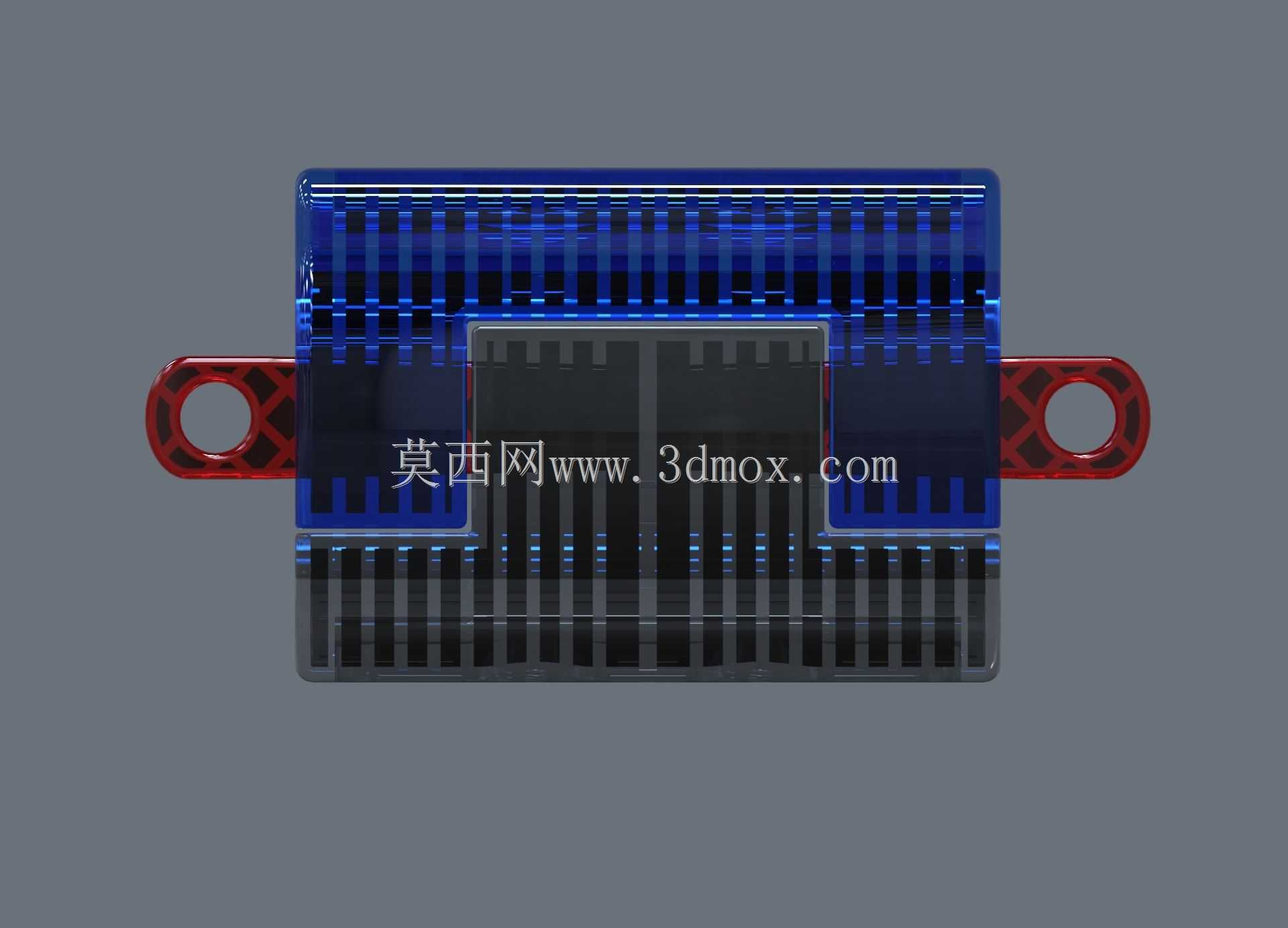

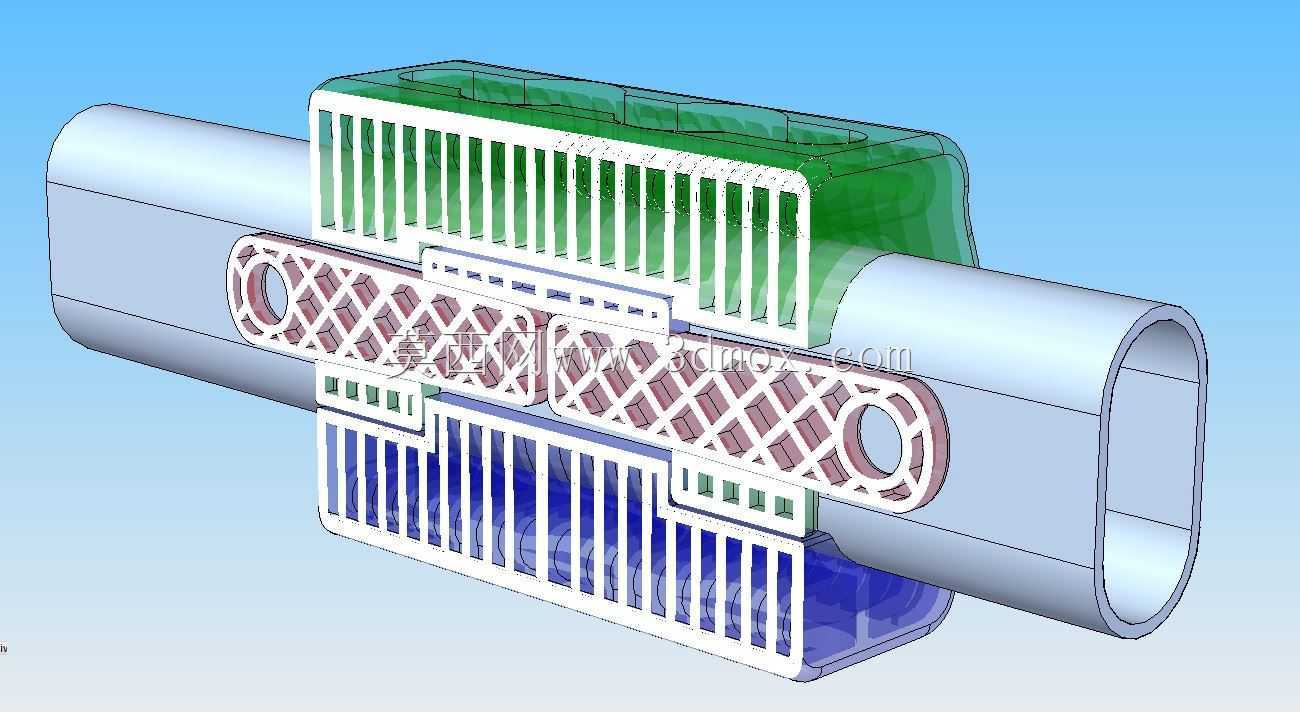

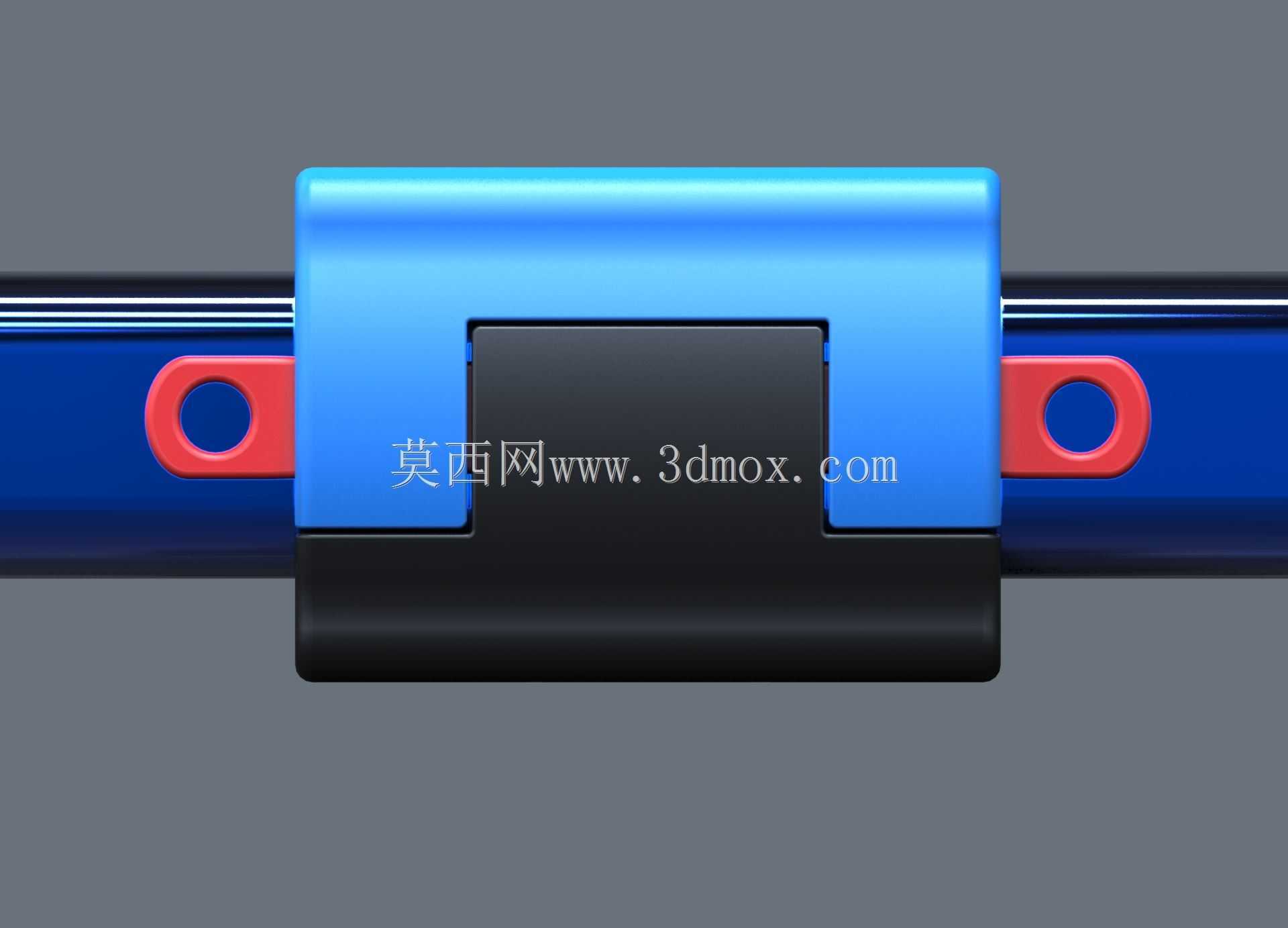

从结构设计逻辑来看，装置分为上下两个扣合主体，内侧贴合管材的弧面做了适配常规圆管外径的曲率设计，接触区域没有做整面封闭，而是采用了格栅式镂空结构，一方面是降低整体的结构重量，另一方面在夹持带有保温层、外包防护套的管材时，格栅结构的棱边可以嵌入防护层的微小形变区域，避免管材受轴向力时出现滑移，同时镂空区域不会完全阻断管材表面的空气流通，针对输送冷热介质的管路，能减少夹持位置的冷凝水积聚、局部保温失效的问题。上下扣合件的对接位置设置了带定位孔的连接耳，扣合时对准定位孔即可完成两个组件的对位，不需要反复调整夹持角度，连接耳的位置预留了足够的操作空间，即便戴劳保手套操作也能顺利完成对位扣合。

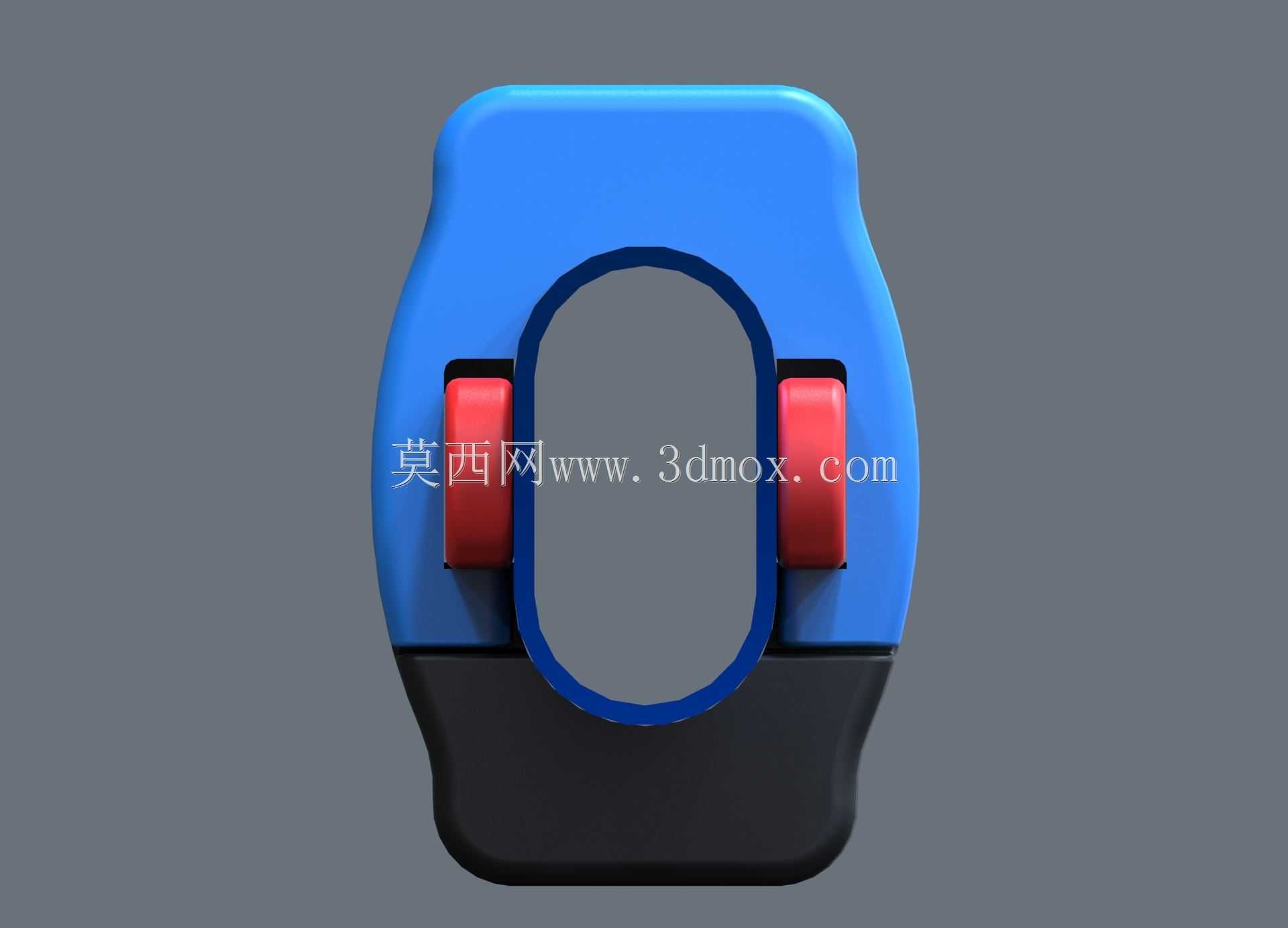

安装边界方面，这款夹持装置适配的管材外径覆盖常规小口径流体输送管的常用尺寸范围，扣合后的整体径向突出尺寸控制在管材外径的1.2倍以内，多管并排排布时相邻管路的中心距可以压缩到更小的范围，适合空间紧凑的管线布设场景。装置的轴向长度经过优化，单组夹持的有效接触长度可以满足常规工况下的轴向抗拉力要求，不需要在同一段管路上叠加多组夹件就能实现稳定固定。上下格栅结构的筋条厚度做了等强度设计，受力集中的连接耳位置做了局部加厚，非主要受力区域的筋条在保证结构刚性的前提下做了减薄处理，兼顾结构强度与轻量化的需求。

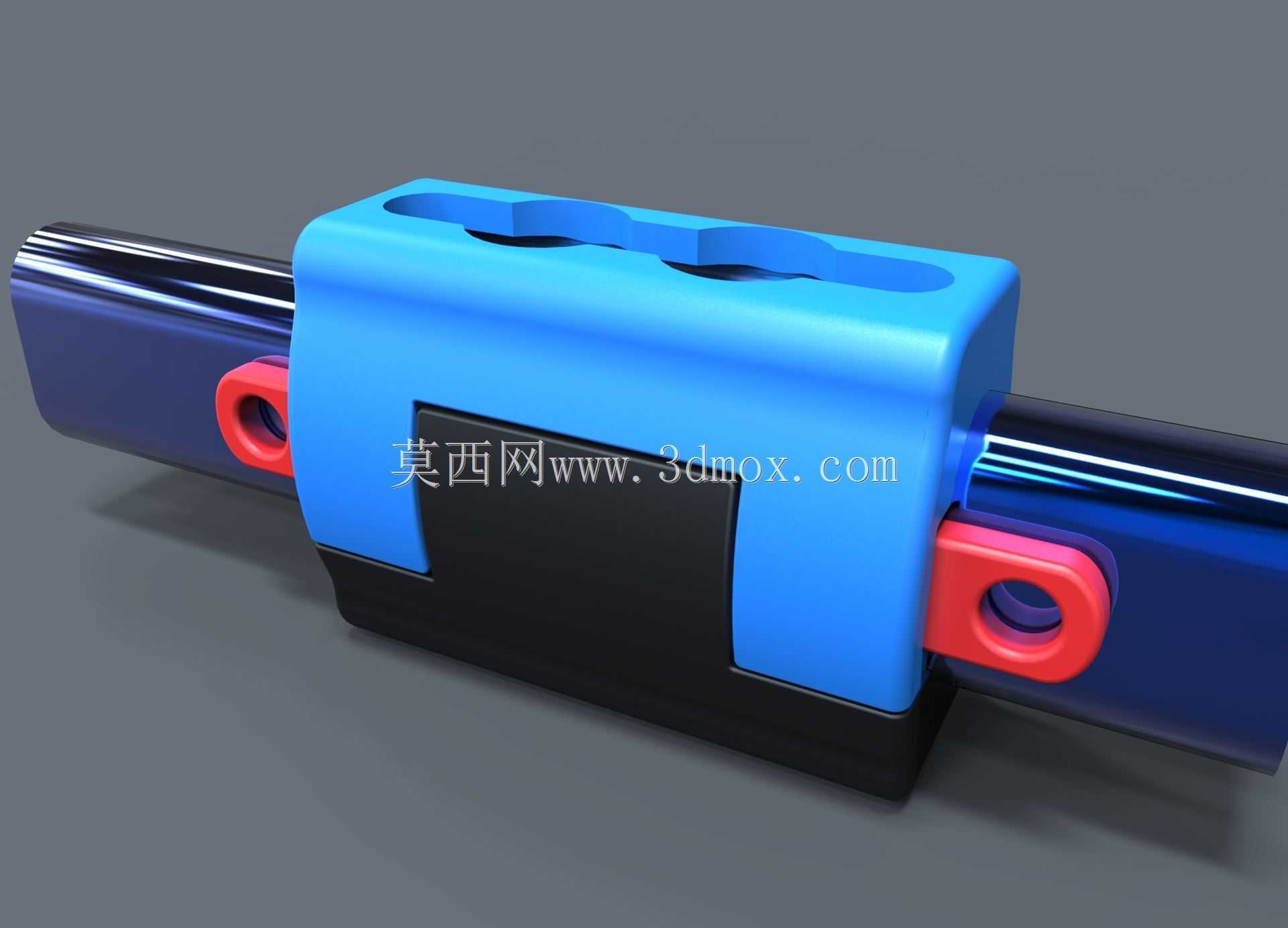

实际使用过程中，这款夹持装置不需要在管材表面做额外的预处理，也不需要配套专用的安装工具，对准管材位置扣合上下组件即可完成固定，拆卸时只需要掰开两侧的连接耳就能将夹件从管材上取下，不会在管材表面留下压痕或损伤，针对需要反复调整管路走向的样机调试、临时管线搭建场景，这种无紧固件的快装结构能有效提升作业效率，同时格栅结构的镂空设计也方便在夹持位置外接传感器、固定管线标签，不需要额外在管路上粘贴扎带或卡扣。
