雅马哈TRX850摩托车进气量组件结构设计

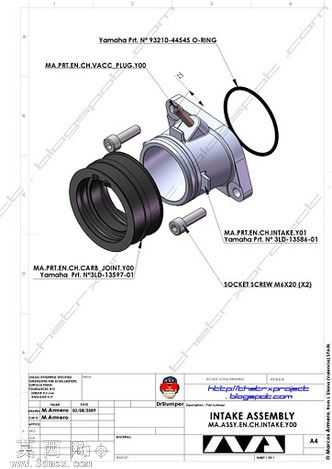

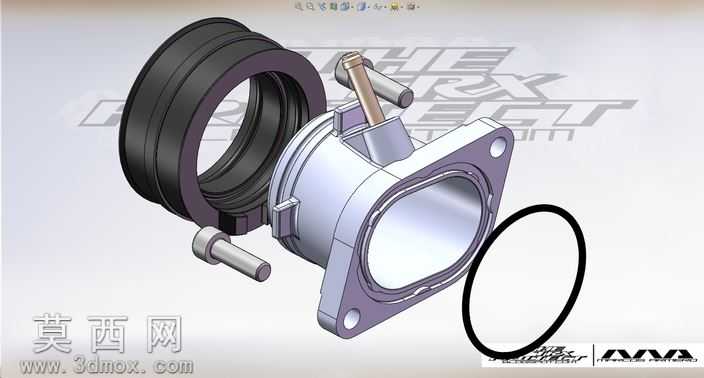

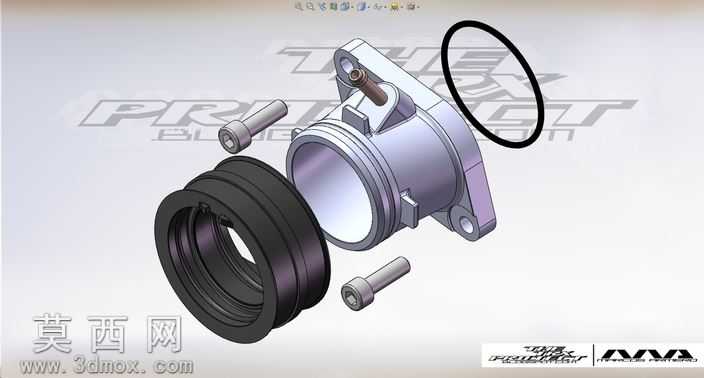

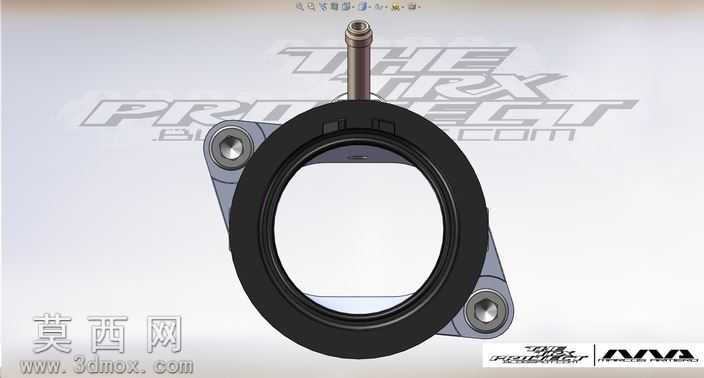

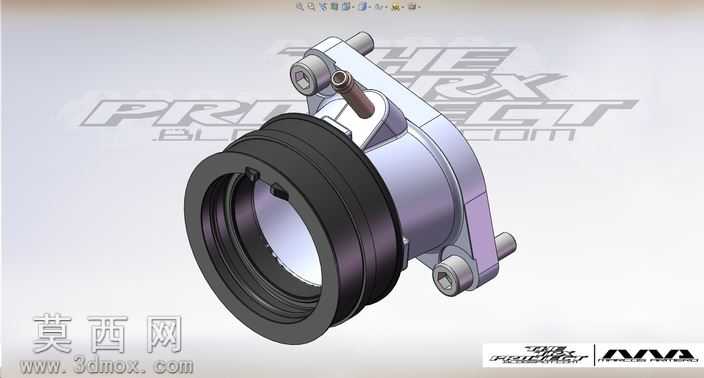

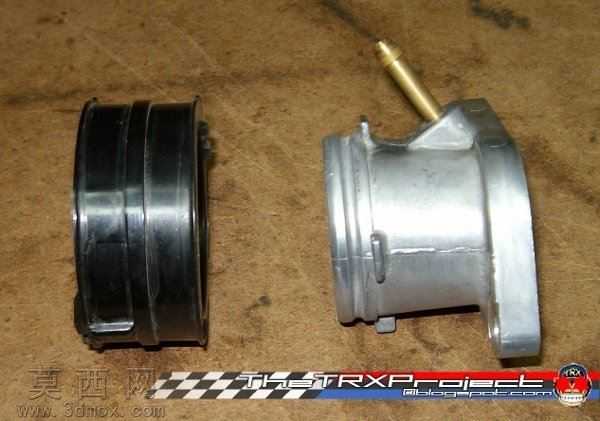

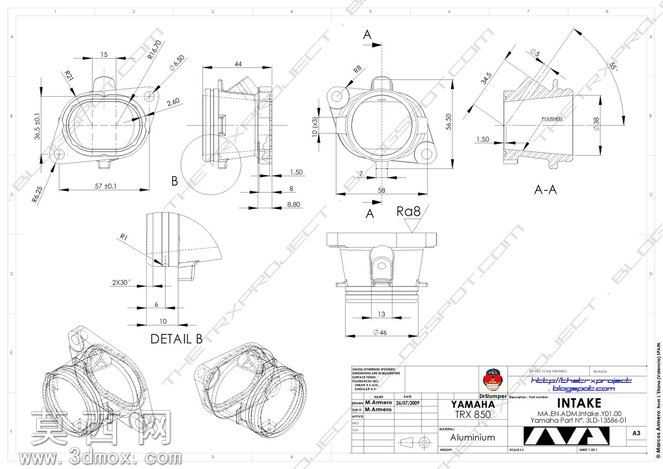

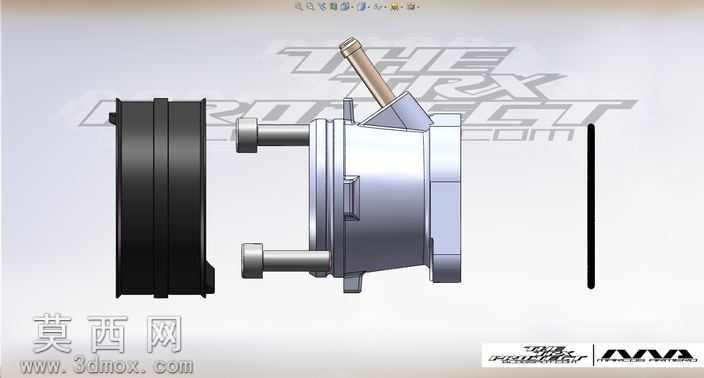

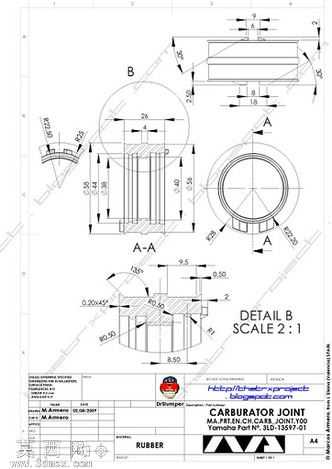

本作品针对雅马哈TRX850摩托车的进气量调节核心组件开展三维结构设计，完整还原进气转接座、密封胶圈、紧固螺栓等配套零件的装配关系与尺寸参数。建模阶段以实车进气系统的实测尺寸为基准，先完成主体进气腔体的基础轮廓搭建，精准还原腔体两端的阶梯式接口结构，一端匹配空滤侧橡胶套的卡接定位槽，另一端对应发动机进气歧管的法兰安装面，预留出两个对称的螺栓过孔位置，保证安装时的同轴度要求。针对密封胶圈零件，单独构建环形实体模型，还原胶圈的截面直径与环形内径尺寸，匹配腔体端部的密封槽深度，确保装配后可实现进气路径的完全密封，避免漏气影响空燃比调节精度。配套的紧固螺栓零件按照标准紧固件参数建模，还原六角头部、螺纹段与光杆段的结构区分，螺纹部分采用简化的装饰纹理表达，兼顾模型展示效果与文件运行流畅度。材质渲染阶段，主体进气腔体采用铸铝材质表现，还原金属表面的细微磨砂质感与金属反光特性，密封胶圈采用哑光黑色橡胶材质，调整粗糙度参数模拟橡胶件的柔和漫反射效果，紧固螺栓采用镀锌钢材质，表现出亮银色金属光泽与轻微的表面镀层纹理，橡胶连接套采用黑色耐油橡胶材质，还原表面的环状加强筋结构。结构设计上充分考虑进气组件的实际工作逻辑，腔体内部保留光滑的流道曲面，避免进气阻力过大影响进气效率，侧边预留的传感器安装位精准还原定位凸台与安装孔结构，可匹配原车的进气温度或压力传感器安装需求，各零件之间的装配间隙按照实际装配公差设置，既保证虚拟装配时无干涉，也符合真实机械装配的间隙要求。整体设计完整复现了该进气组件的全部结构细节，可用于摩托车进气系统的结构学习、改装参考或维修配件的尺寸核对，清晰展现了小排量摩托车进气部件的典型结构设计思路与零件配合逻辑。
