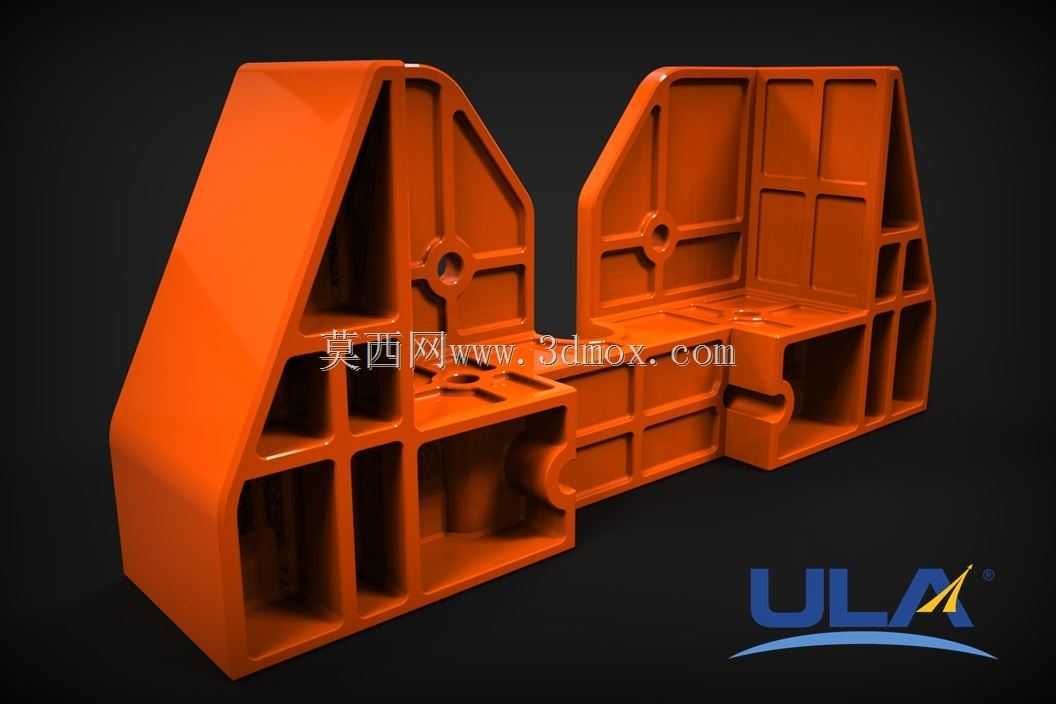

ULA赛事轻量化加强型拼接式支撑托槽

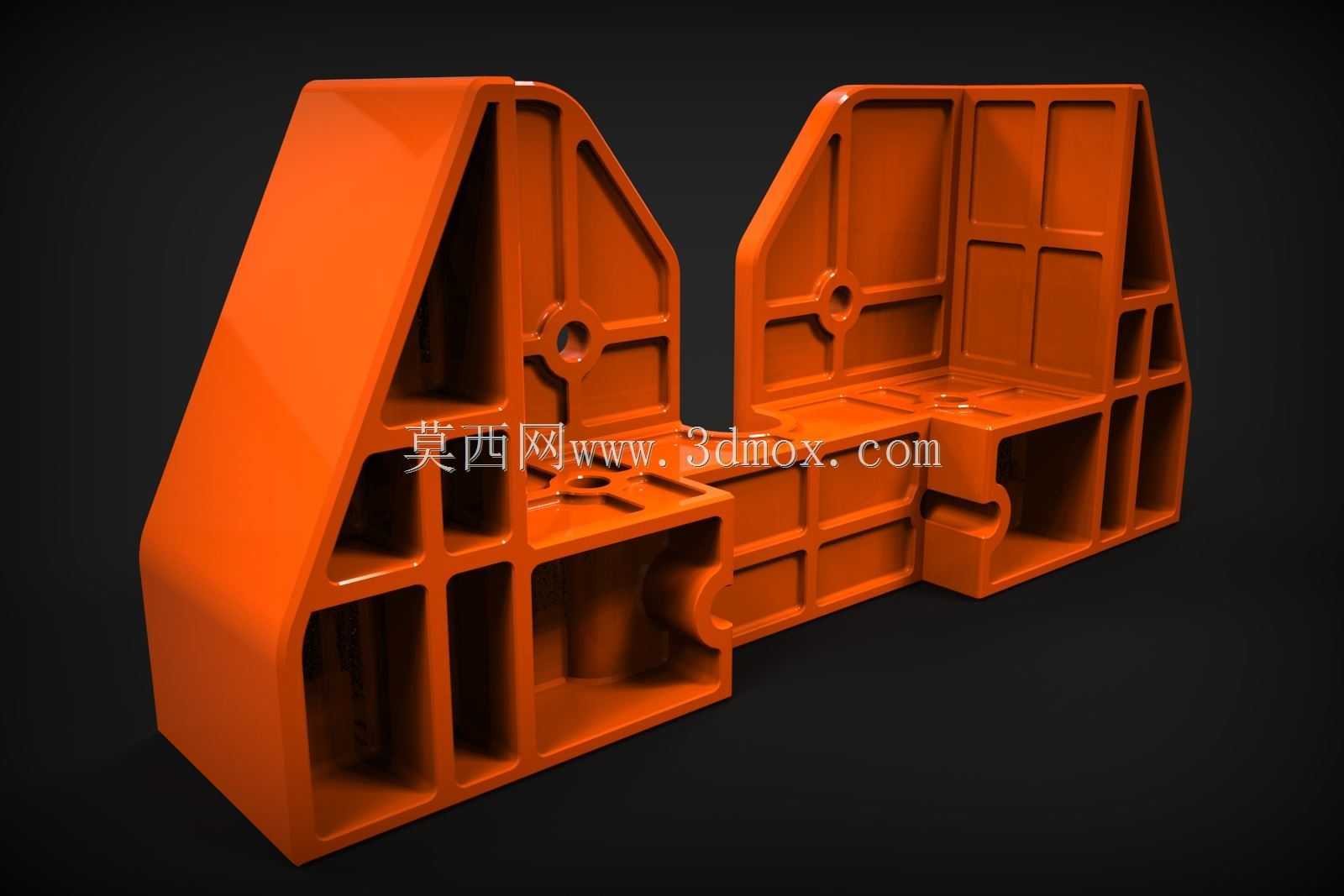

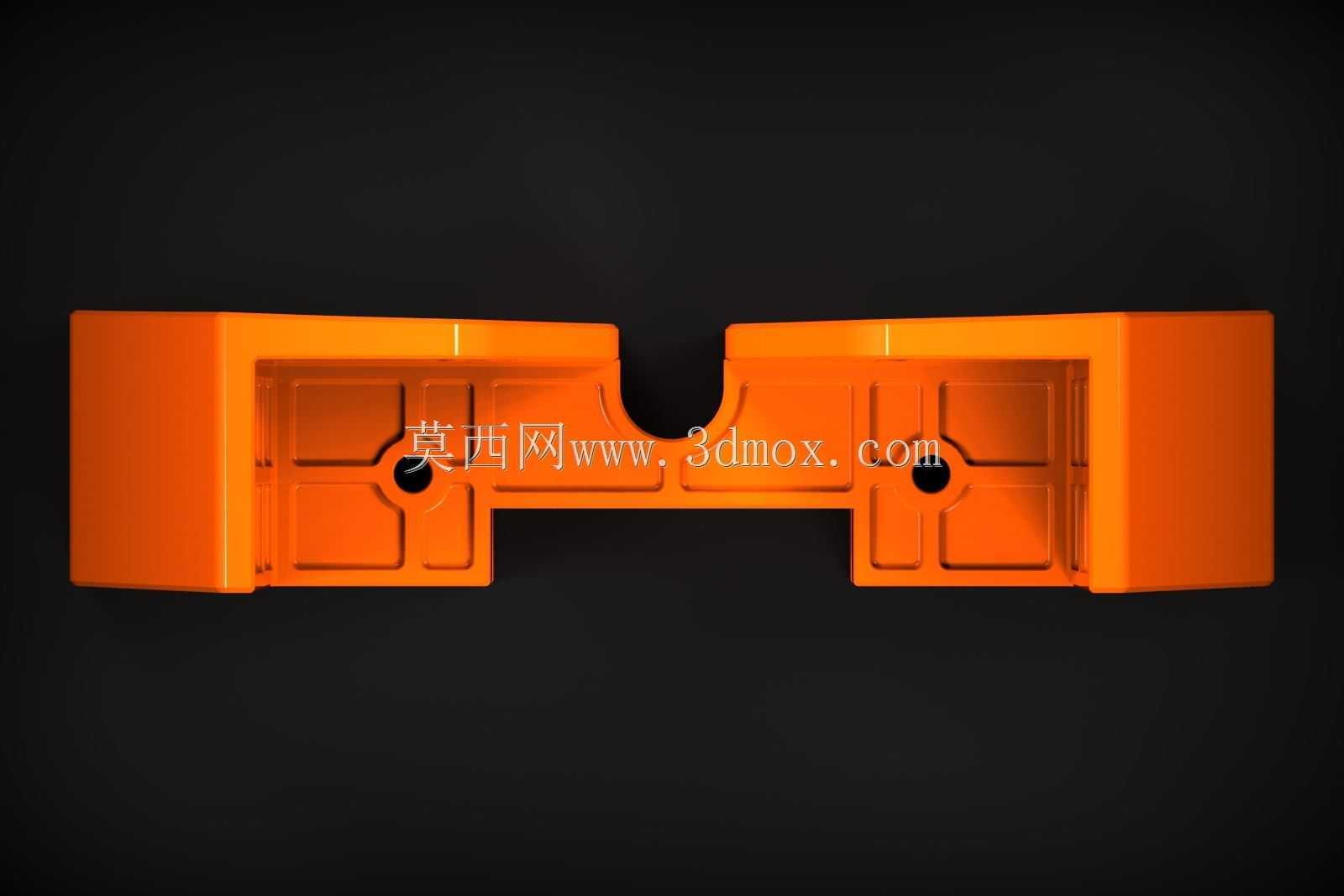

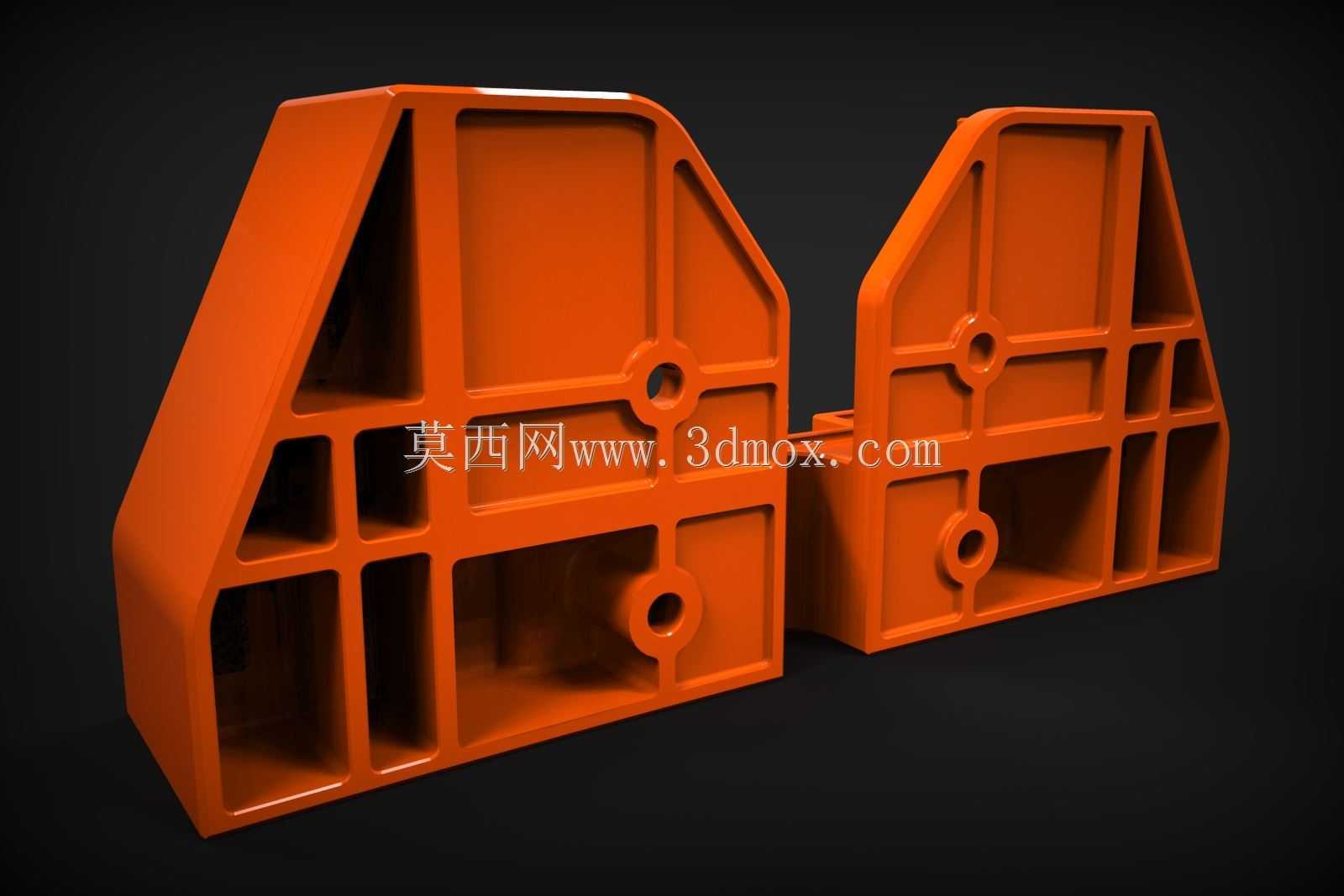

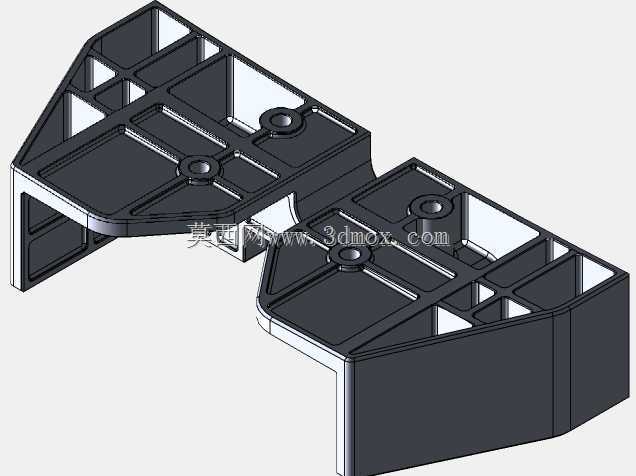

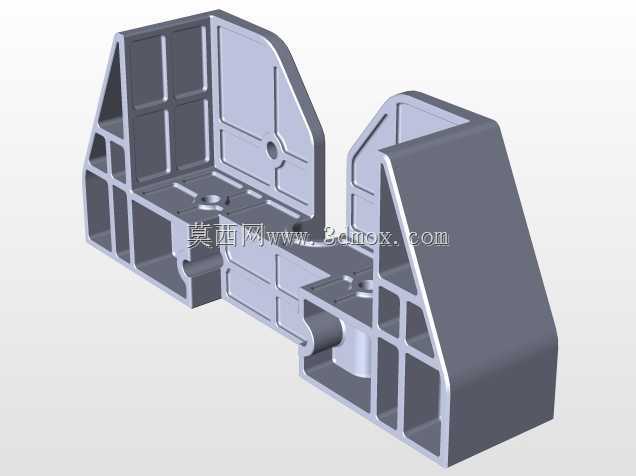

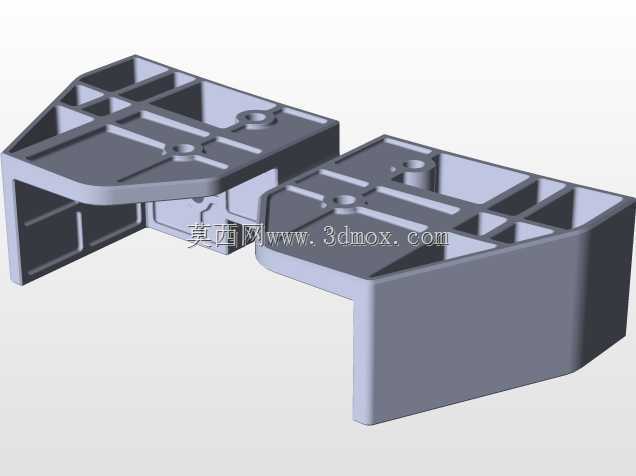

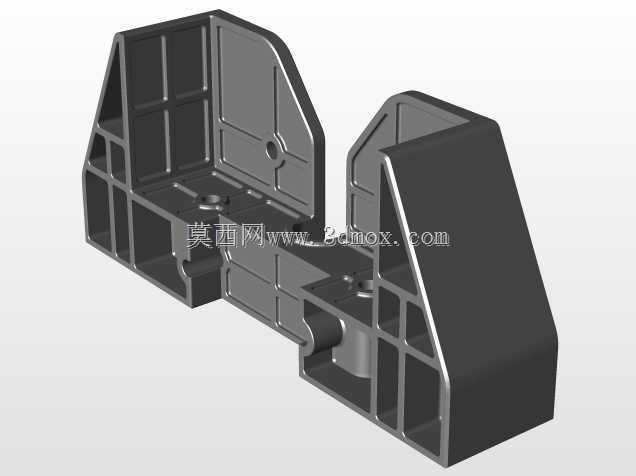

这款支撑托槽的设计核心围绕轻量化承载需求展开，从结构布局来看，整体采用对称拼接式构型，单组托槽可通过侧边的卡扣结构实现快速对位拼接，无需额外紧固件即可完成多组单元的组合拓展，适配不同宽度的承载安装场景。在结构强化层面，托槽主体采用三角斜撑主受力框架，内部排布纵横交错的网格状加强筋，在不额外增加实体壁厚的前提下，大幅提升整体抗弯折、抗形变能力，斜向主支撑面可将垂直方向的载荷均匀分散至底部安装面与侧边拼接结构，避免局部应力集中导致的结构失效。

从实际应用场景出发，这类托槽多用于模块化装配的工装架、轻型物料承载台、赛事专用轻量化设备机架的支撑定位环节，尤其适配对自重有严格限制的轻量化装备搭建场景，比如ULA相关赛事的参赛作品承载结构，在满足额定承载要求的前提下尽可能压缩自身重量，提升整体装备的载荷效率。托槽底部预留了标准化的安装孔位，可适配常用规格的螺栓与铝型材、钢板等安装基面直接固定，安装边界预留了足够的扳手操作空间，现场装配无需额外定制工装即可完成紧固作业。

设计过程中优先考虑了注塑成型的工艺可行性，所有加强筋的排布均遵循拔模方向一致性原则，筋位厚度控制在主体壁厚的0.6倍区间，避免成型过程中出现缩痕、缺胶等缺陷，侧边拼接卡扣采用圆弧过渡设计，反复拆装过程中不会出现应力断裂问题，卡扣的配合间隙预留了合理的公差范围，可适配常规注塑工艺的尺寸波动，保证拼接后的整体平整度。托槽的外露棱边全部做了R2以上的圆角处理，既可以消除装配过程中的锐边割手风险，也能降低应力集中系数，提升结构的疲劳寿命。

在承载性能匹配上，单组托槽的垂直额定承载可覆盖常规轻型工装的支撑需求，拼接后的多组单元可通过载荷均布实现更高的承载上限，斜向支撑面的角度经过反复校核，可保证承载时的力传导路径最短，减少不必要的结构内力损耗，内部空腔结构除了减重之外，还可预留走线空间，适配需要集成传感器、线缆的智能化工装搭建需求，无需额外设计走线槽即可完成线路的隐藏式排布，提升整体装配的整洁度。
