轻量化镂空美铝设备支撑连接支架

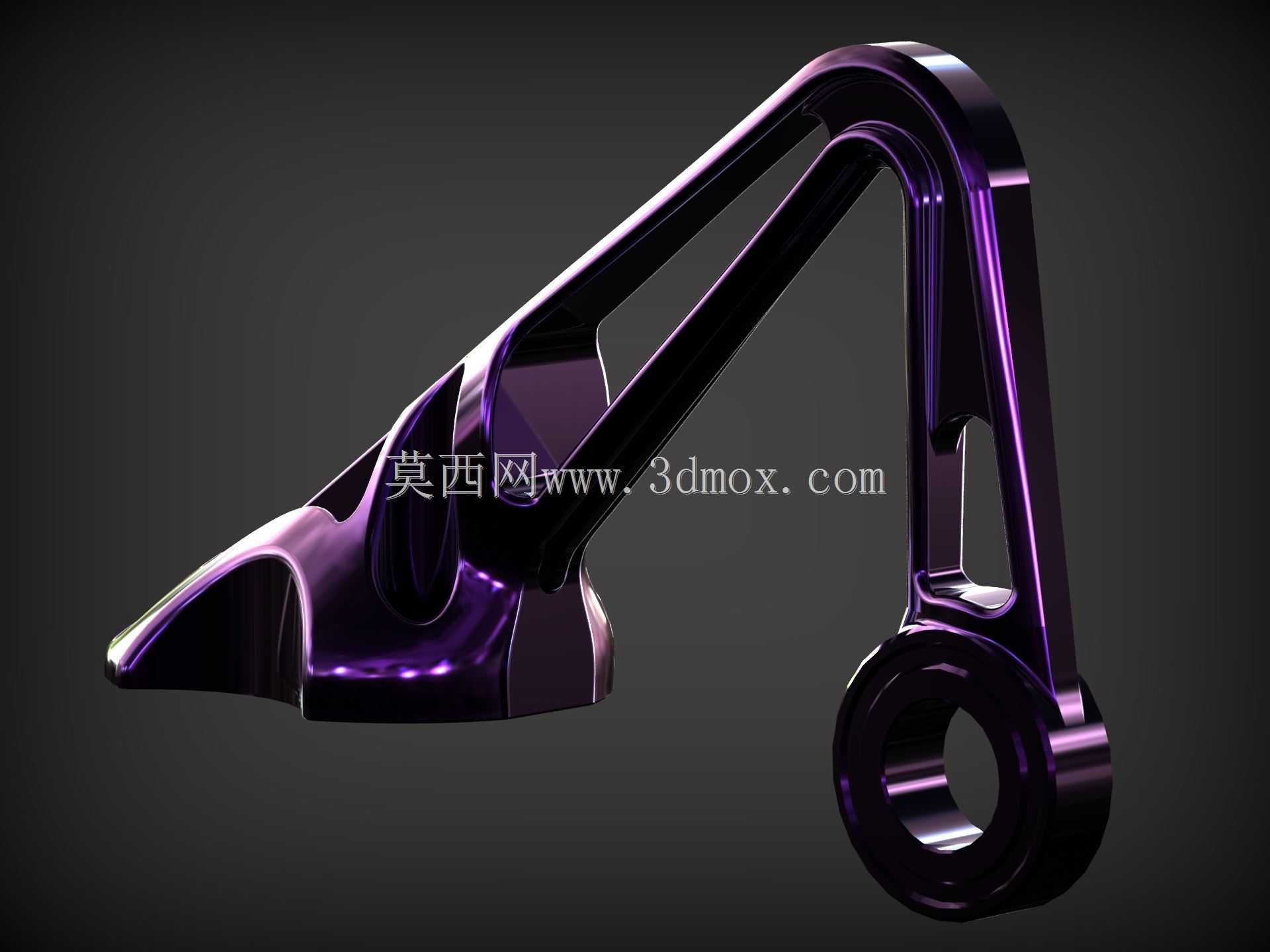

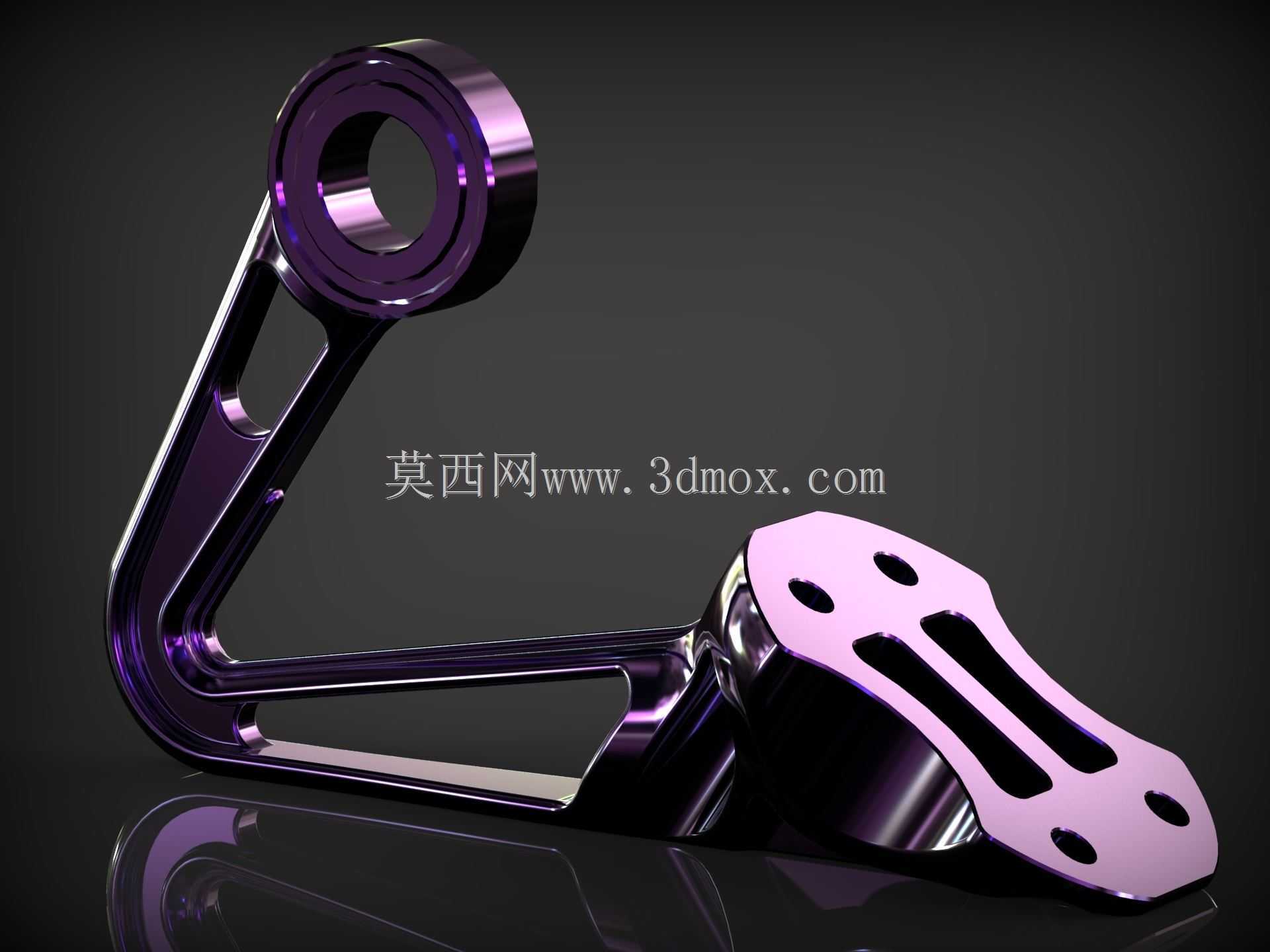

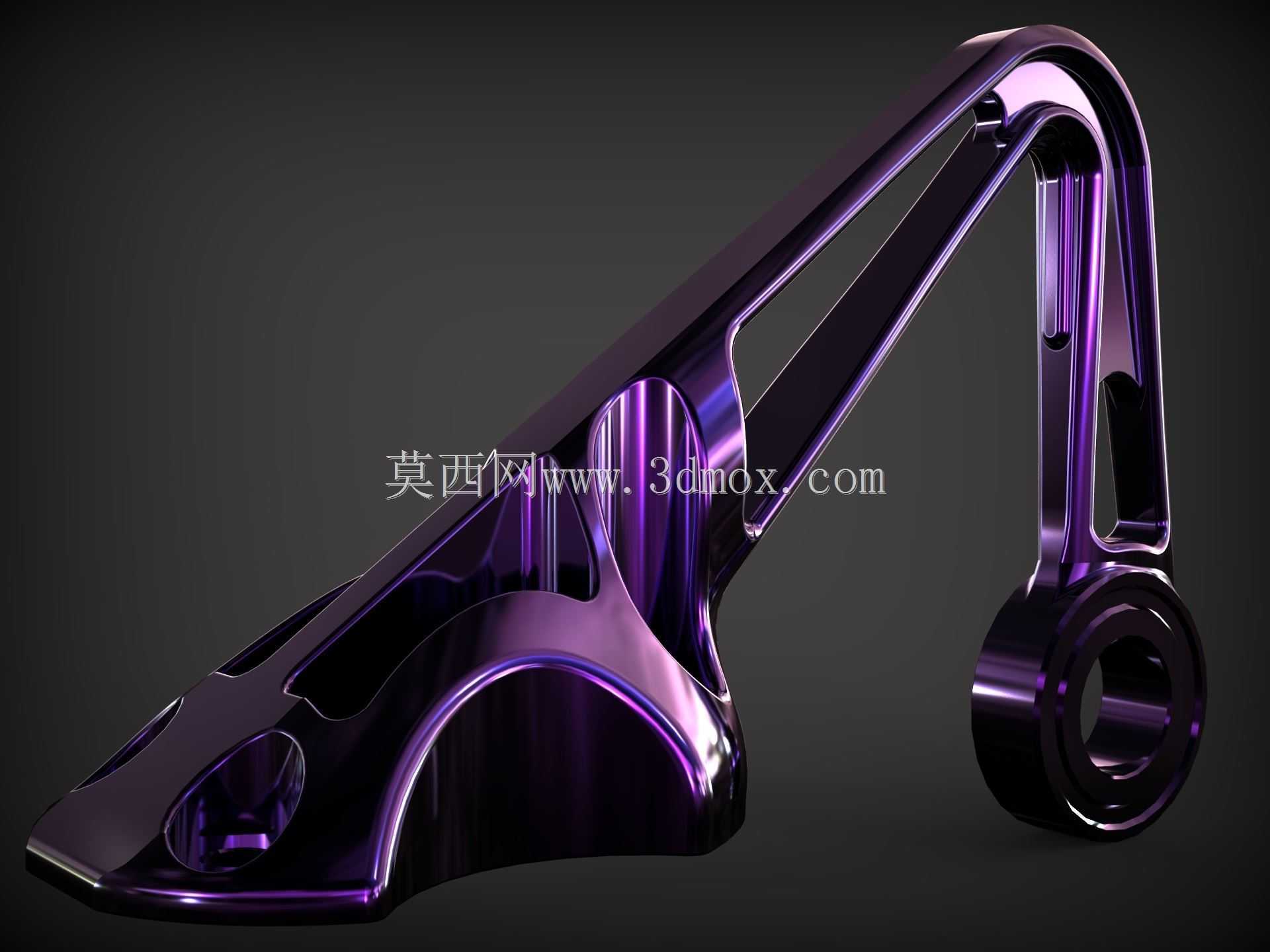

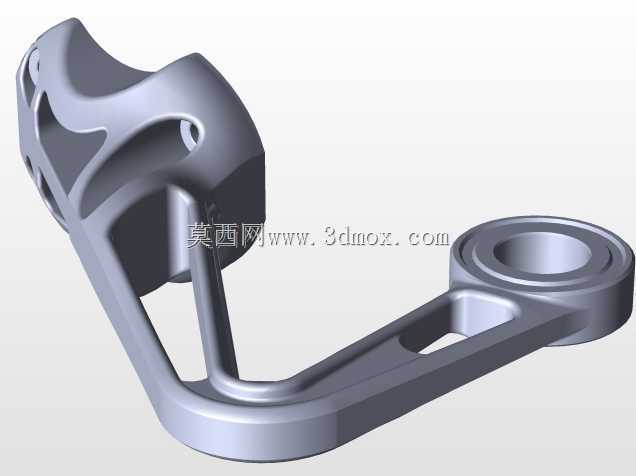

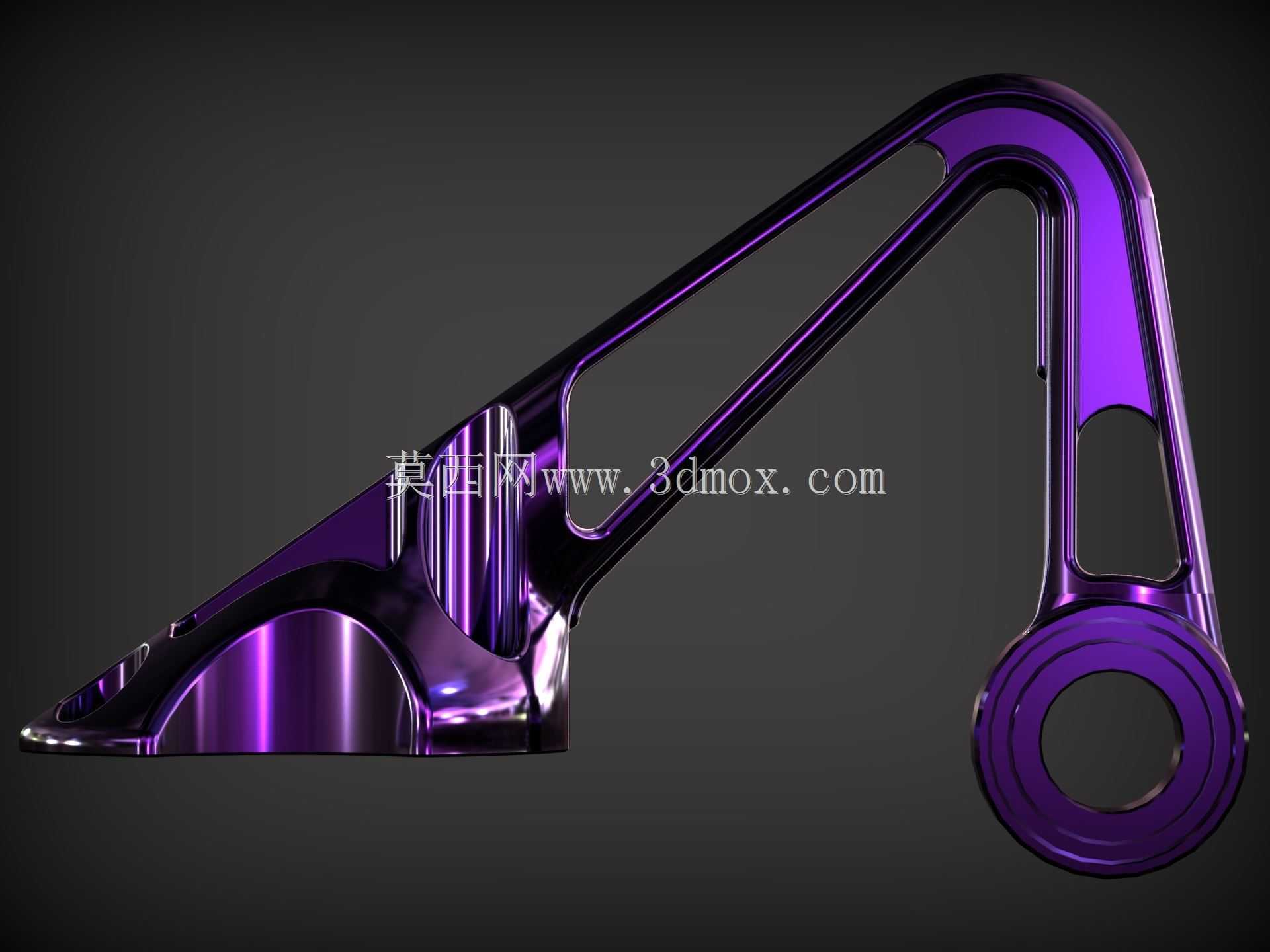

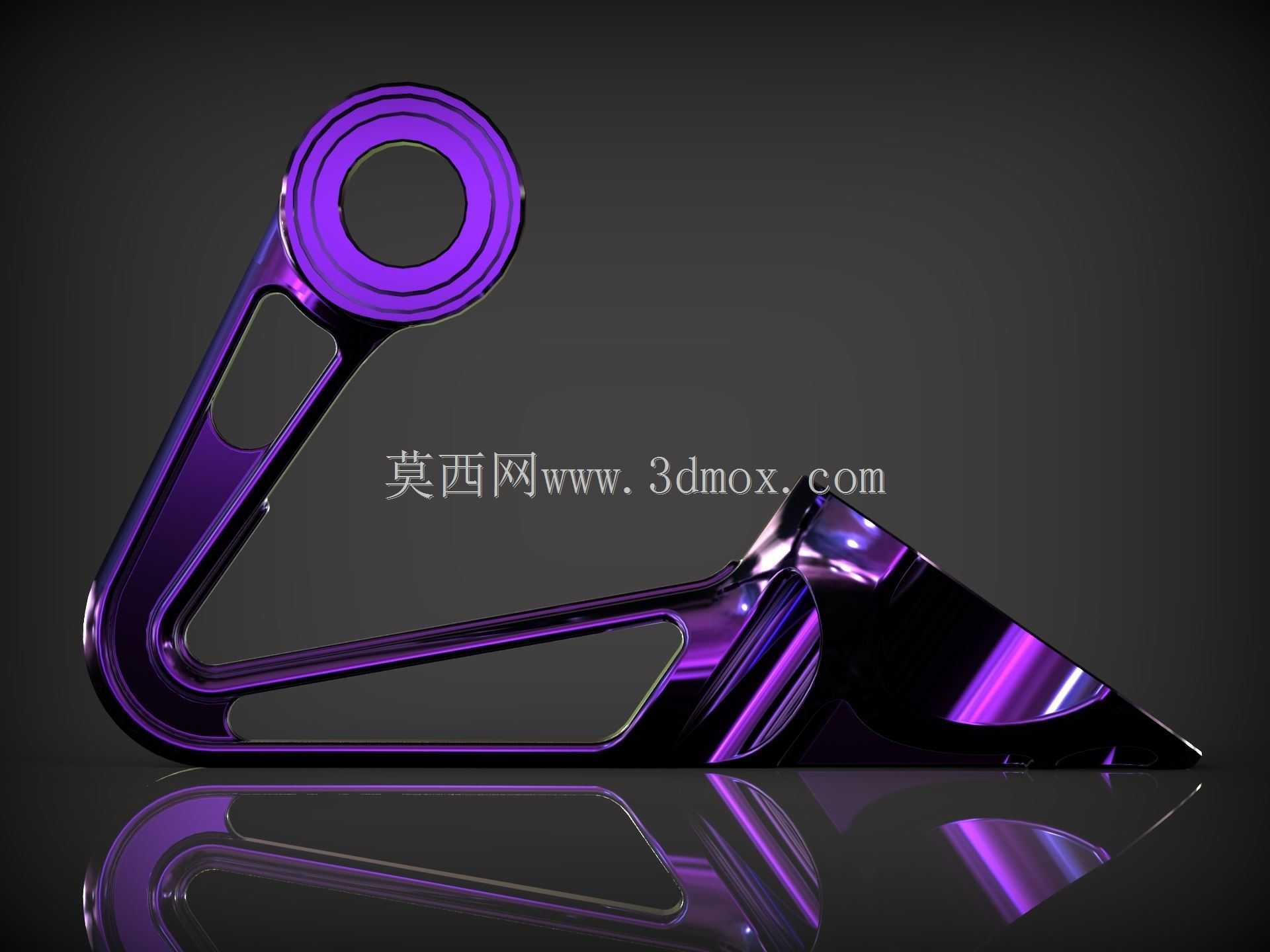

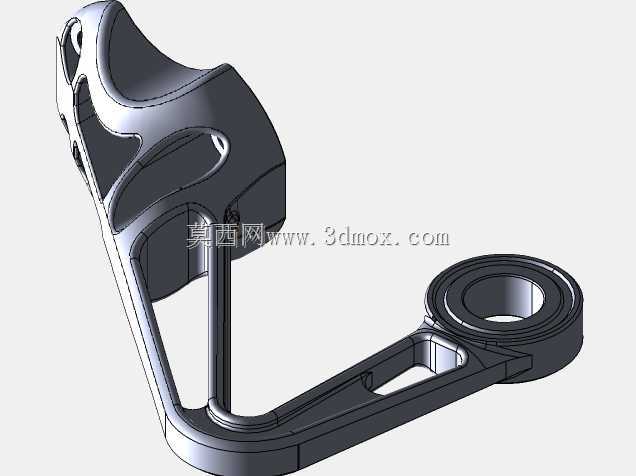

该支撑连接支架采用铝合金作为基材，整体通过镂空式结构设计实现自重与结构刚性的平衡，在需要兼顾安装空间与承重能力的轻型设备装配场景中具备较高适配性。从实际使用维度来看，这类支架常被用于小型工业检测设备、桌面级工装夹具、轻型传动模组的侧向支撑与跨距连接场景，一端的环形铰接位可配套销轴完成转动副装配，另一端的多孔安装面则可通过螺栓与设备基体、移动滑台或安装基板完成锁紧固定，能够在有限的安装边界内完成斜向支撑、角度限位、载荷传导的功能。

设计阶段优先针对受力变形集中的区域做了材料去除优化，在非主要承力的臂身区域开设长条形镂空槽，既削减了整体自重，也避免了实体结构带来的材料冗余与应力集中问题；而在铰接孔周边、安装面与臂身的衔接转角处则做了加厚与圆弧过渡处理，抵消交变载荷下的应力集中风险，让支架在长期承受侧向拉压、小幅振动的工况下仍能保持结构尺寸稳定。环形铰接端的内孔预留了标准轴承或衬套的安装余量，孔位周边的凸台结构可对配套铰接件形成轴向限位，减少装配后销轴出现窜动的概率；底部安装面设置了多组安装孔位，包含圆形定位孔与长条形调节槽，安装时可根据实际装配公差微调固定位置，降低对基体安装孔位的加工精度要求，适配不同孔距的安装基面。

从安装边界来看，支架整体呈弯折臂式结构，铰接端与安装面存在固定的高度差与水平跨距，装配时需确认安装基面的平面度，避免锁紧后支架臂身出现附加内应力；臂身的镂空区域同时可作为走线通道，设备配套的传感线缆、气动细管可沿镂空槽排布固定，让设备整体走线更加规整。这类铝合金支架相比钢制冲压支架具备更优的比强度，在同等承重要求下自重更低，不会给配套移动模组带来额外的负载负担，同时铝合金本身的抗锈蚀特性也让其可在普通潮湿工况下长期使用，无需额外做表面防腐处理。建模过程中对所有转角处的圆角、安装孔的倒角、铰接孔的配合公差都做了完整还原，结构设计从业者可直接参考其受力筋布局、镂空区域的取舍逻辑，将同类设计思路迁移到其他轻型支撑构件的开发中，设备选型人员也可根据其安装孔距、铰接孔尺寸、整体跨距参数，判断其是否适配现有设备的改造与装配需求。
