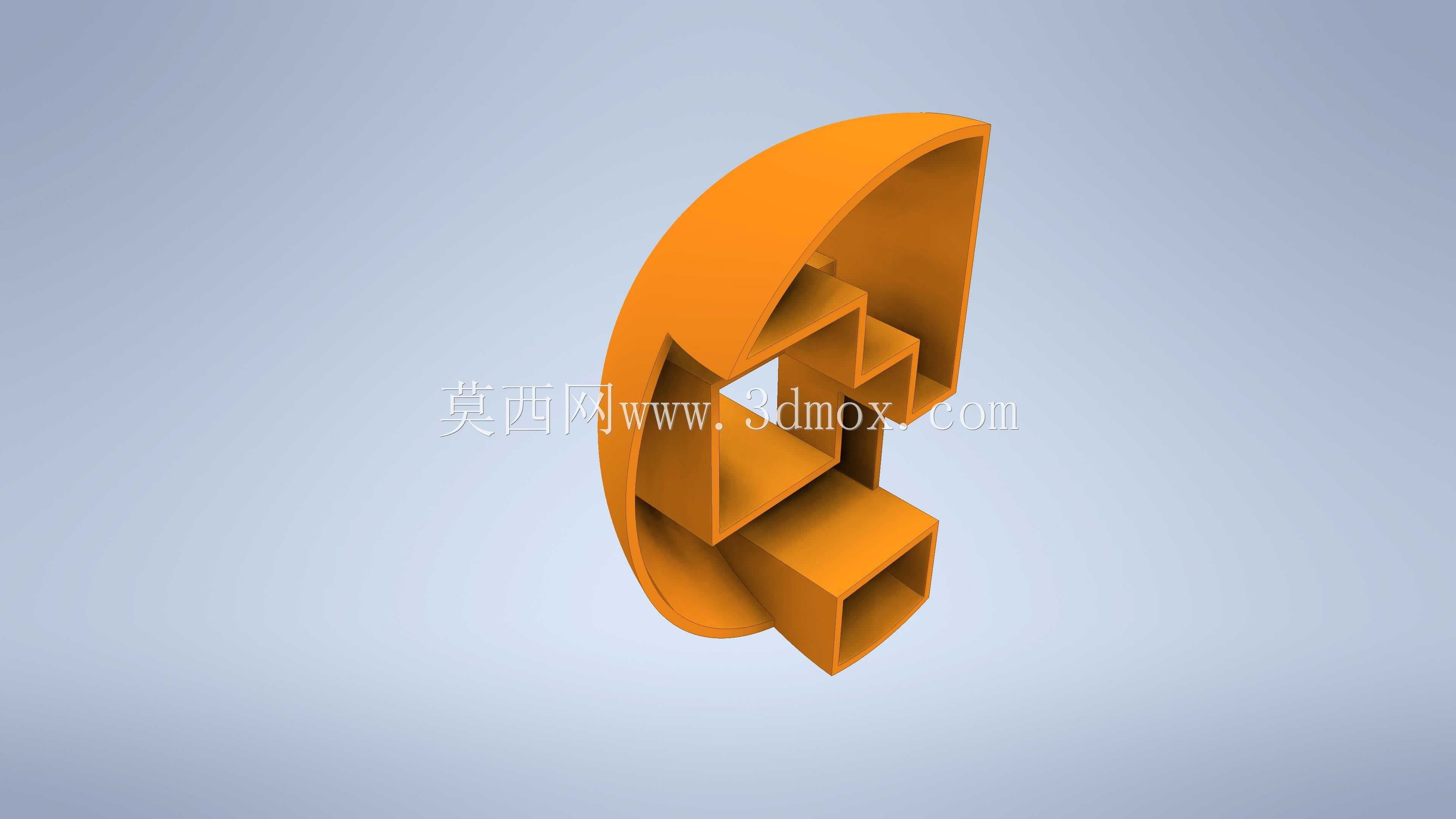

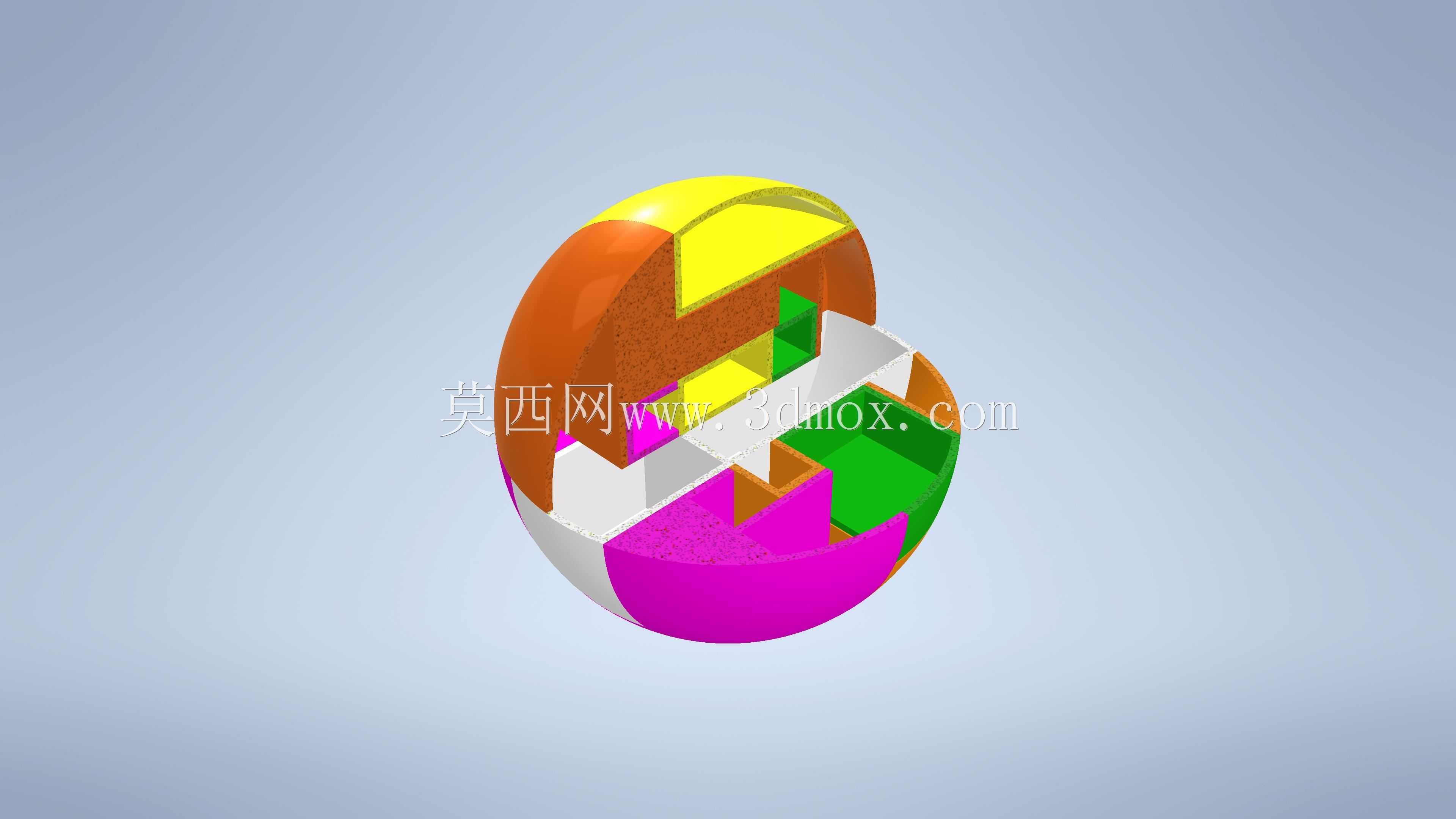

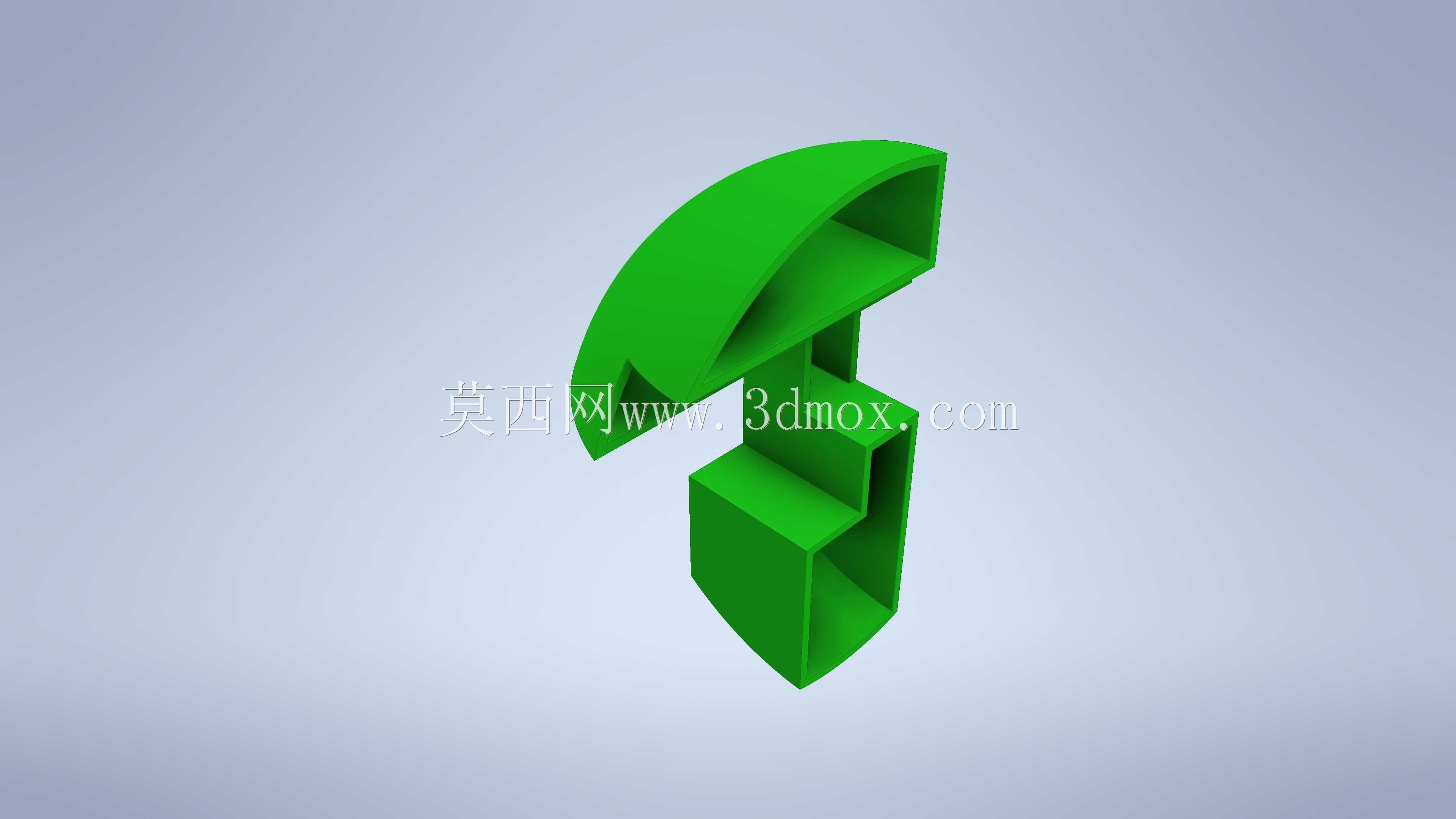

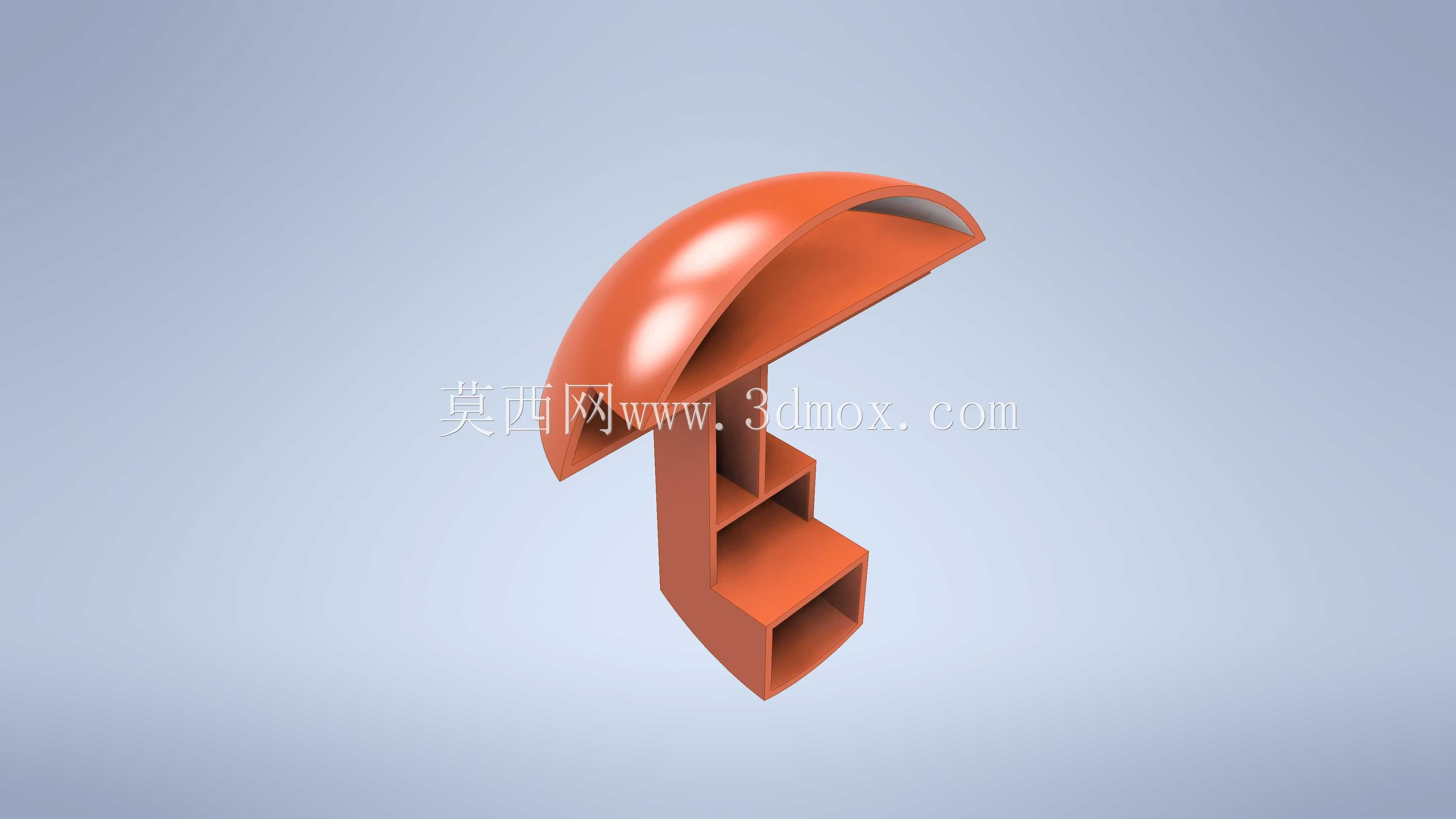

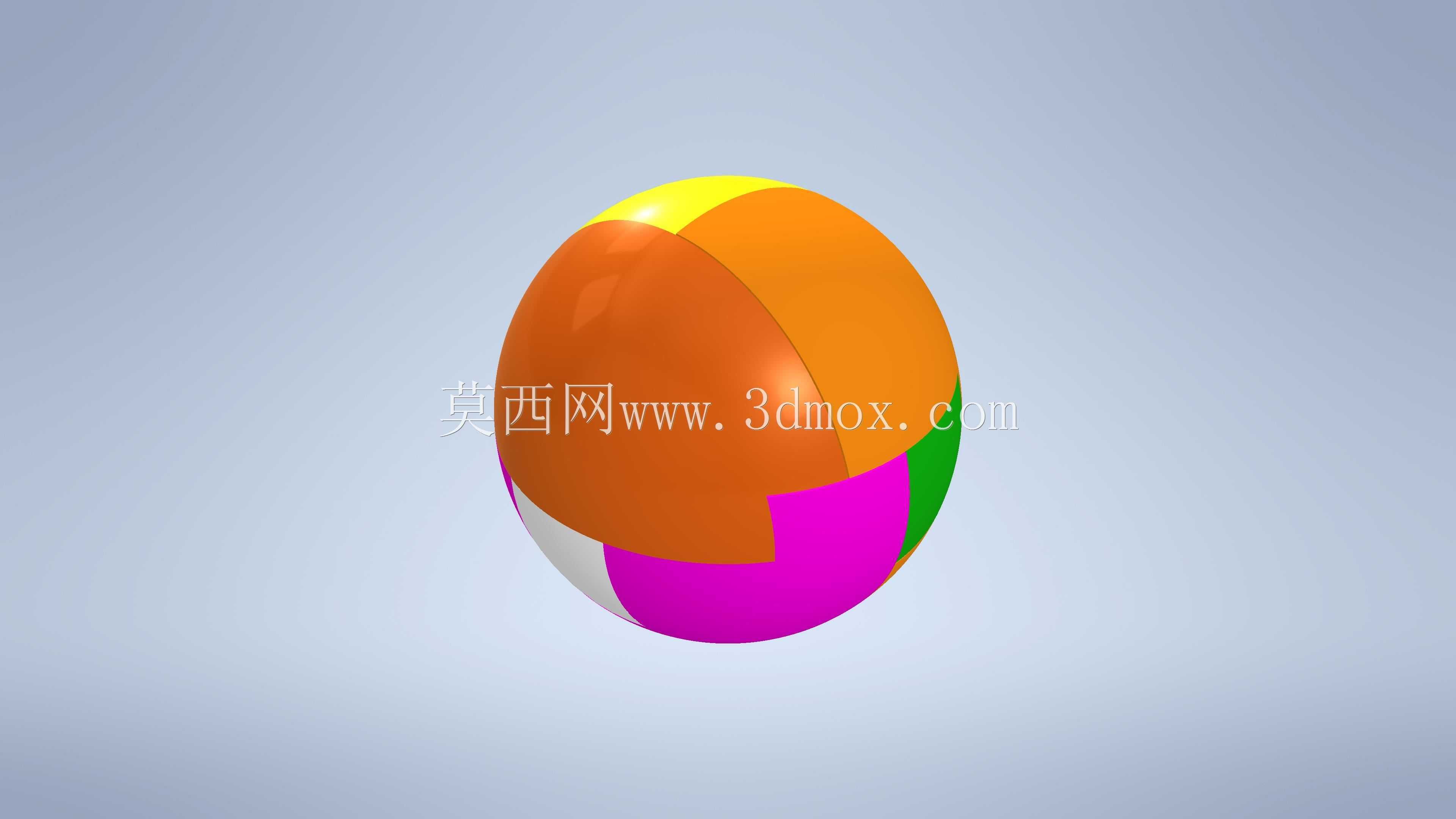

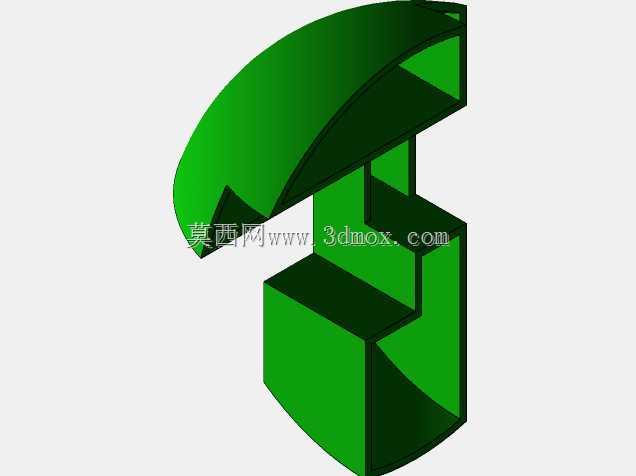

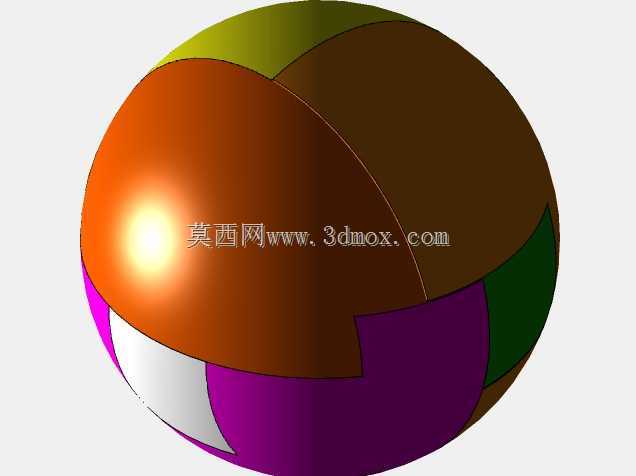

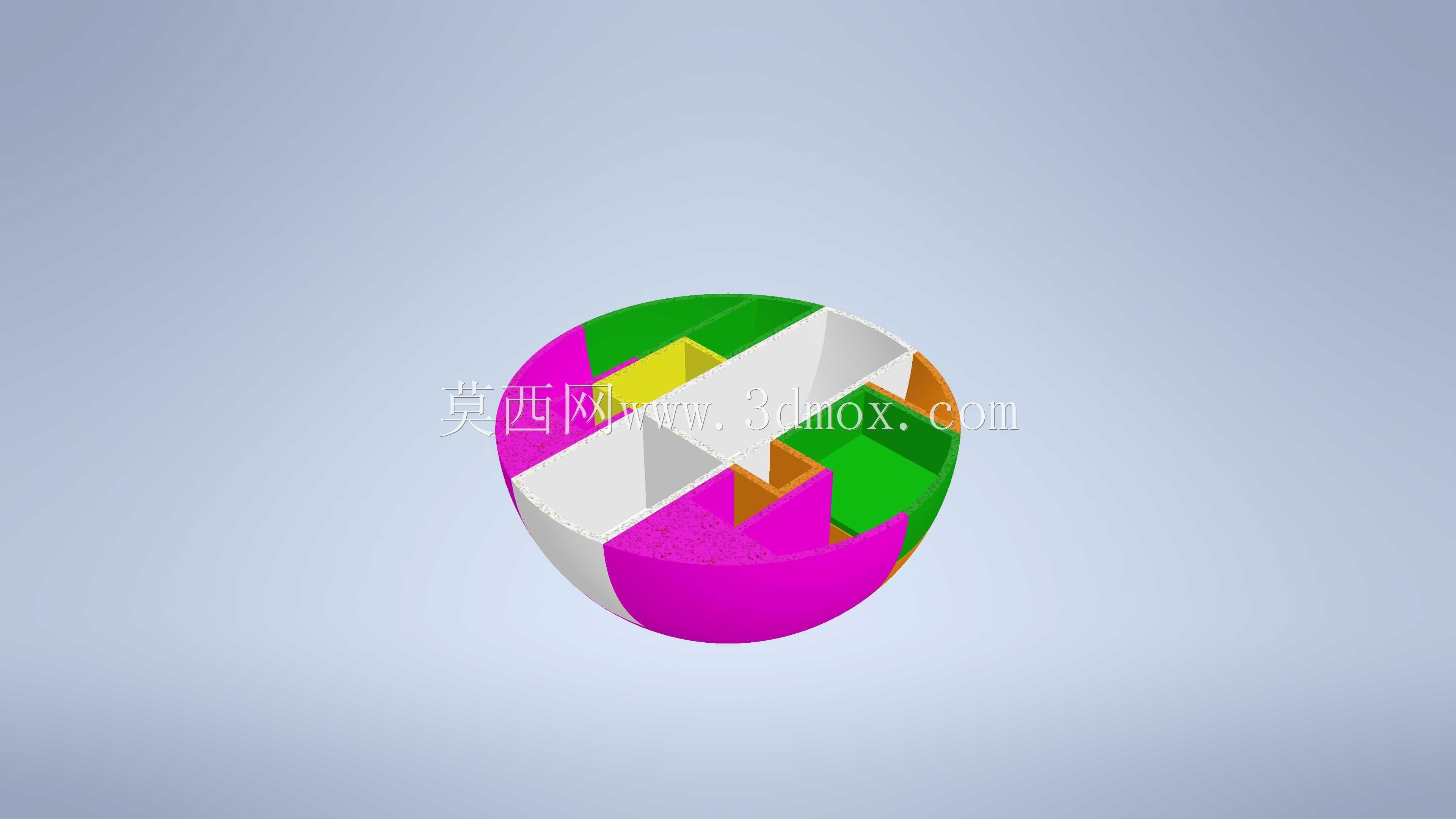

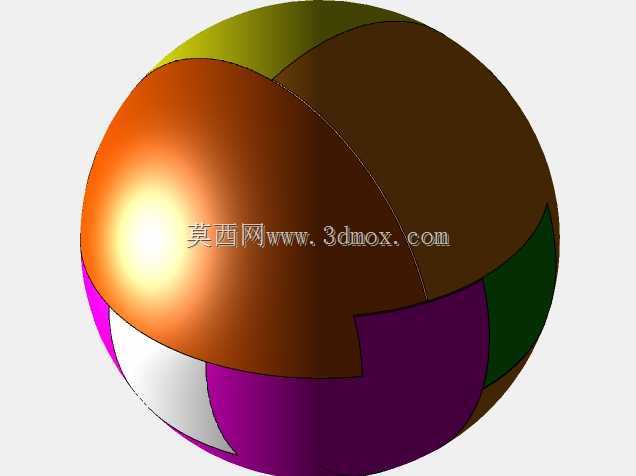

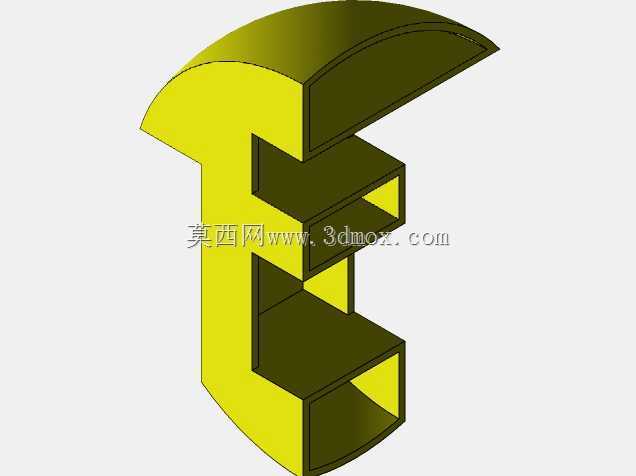

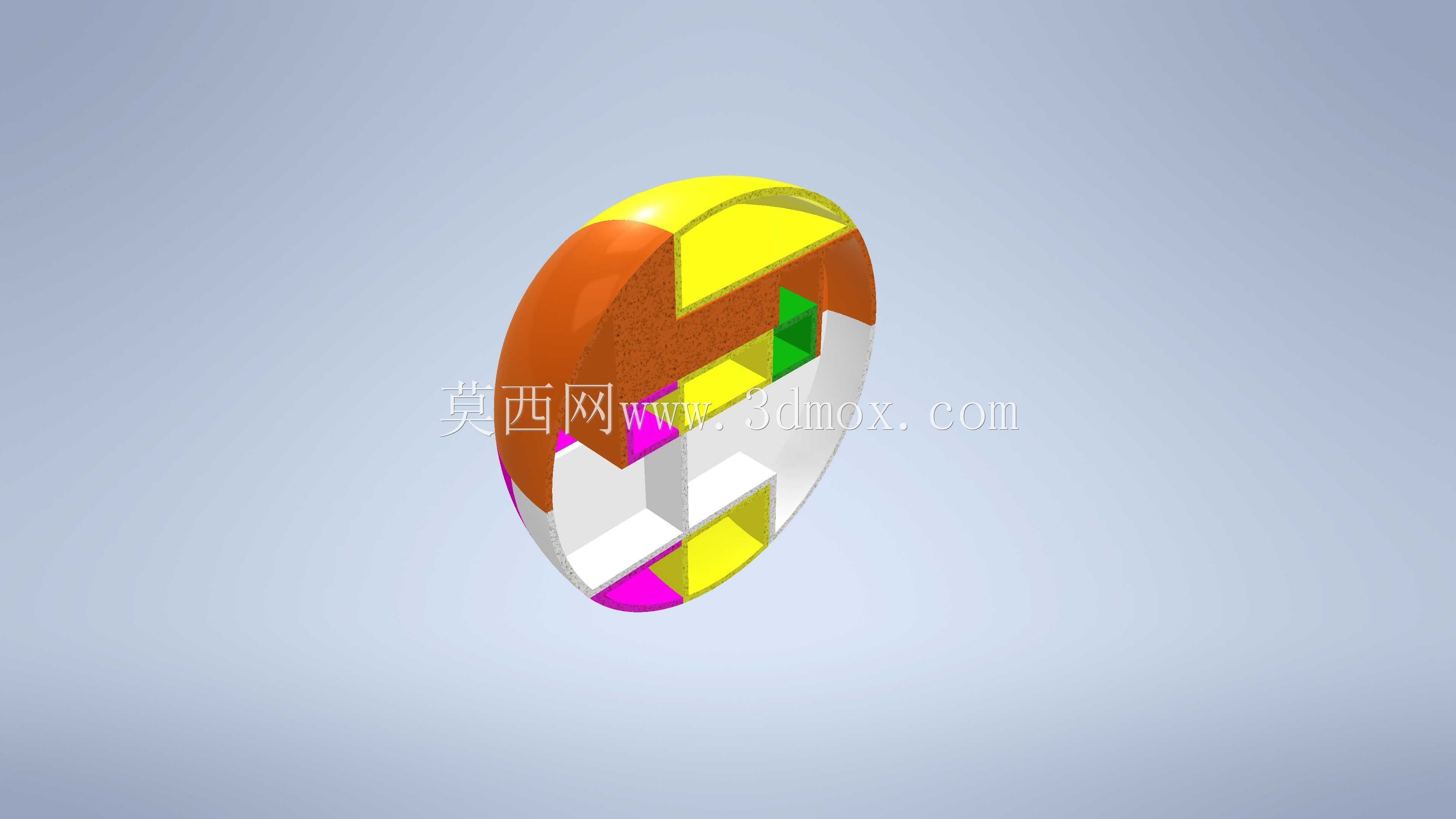

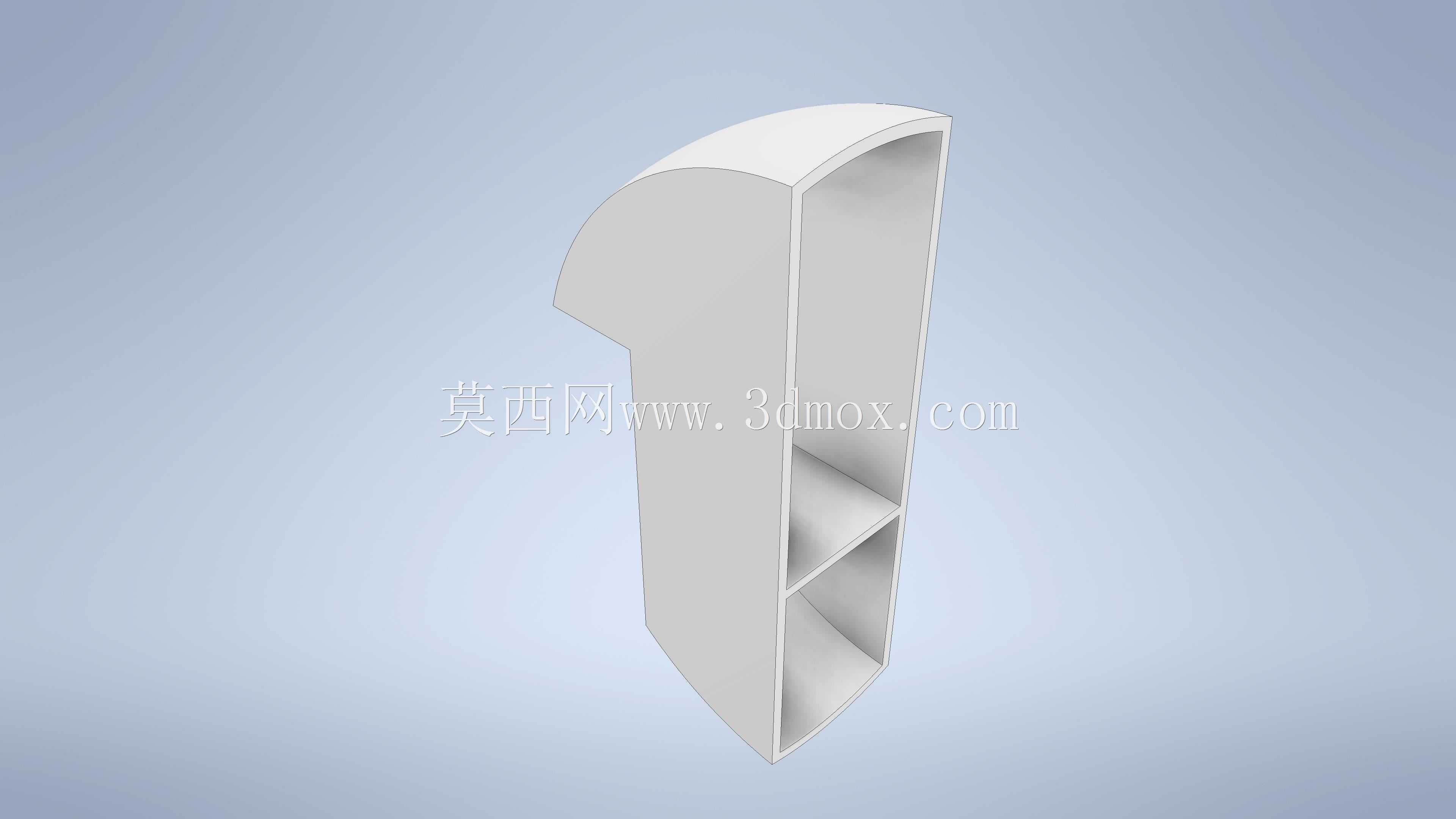

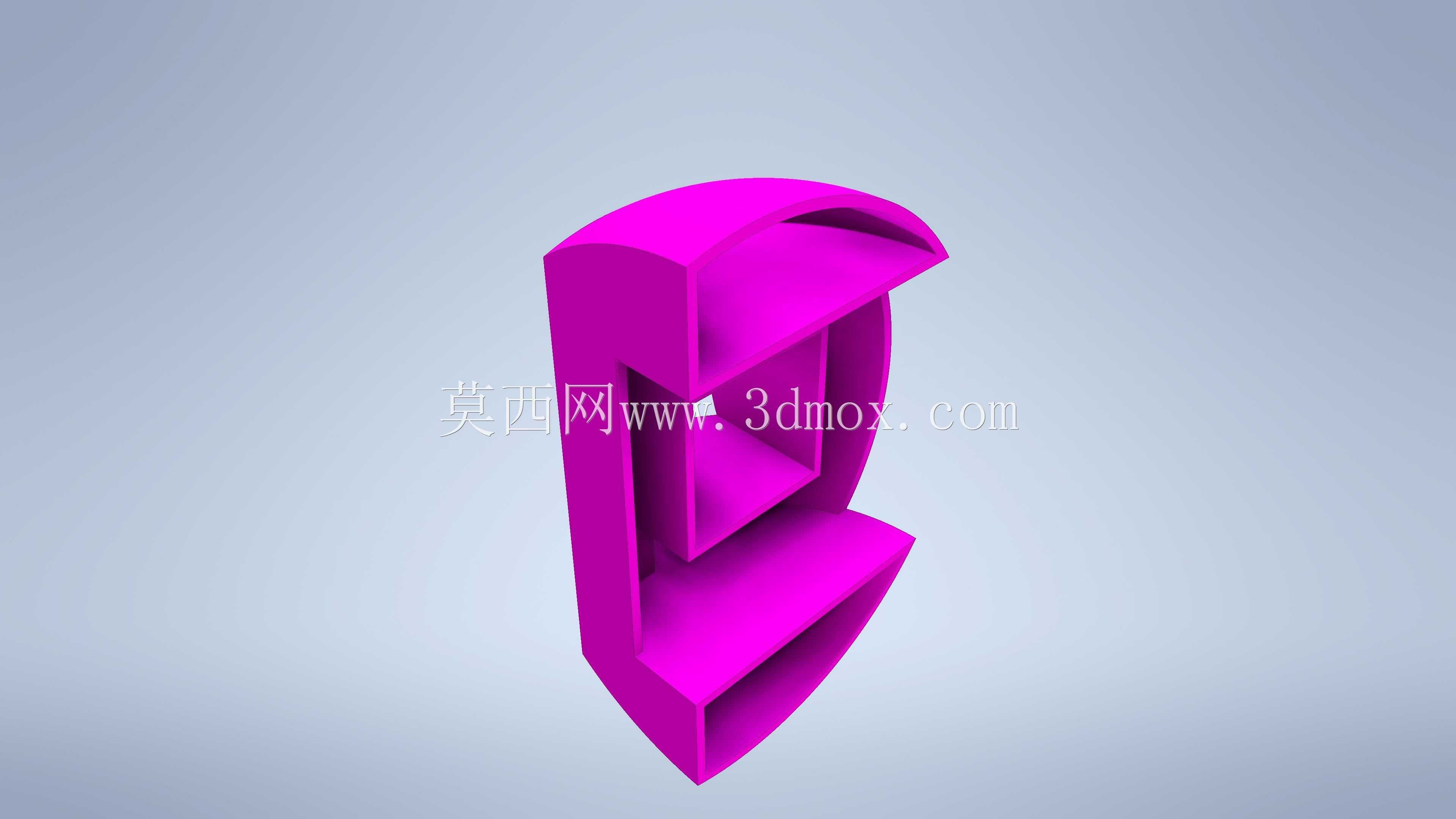

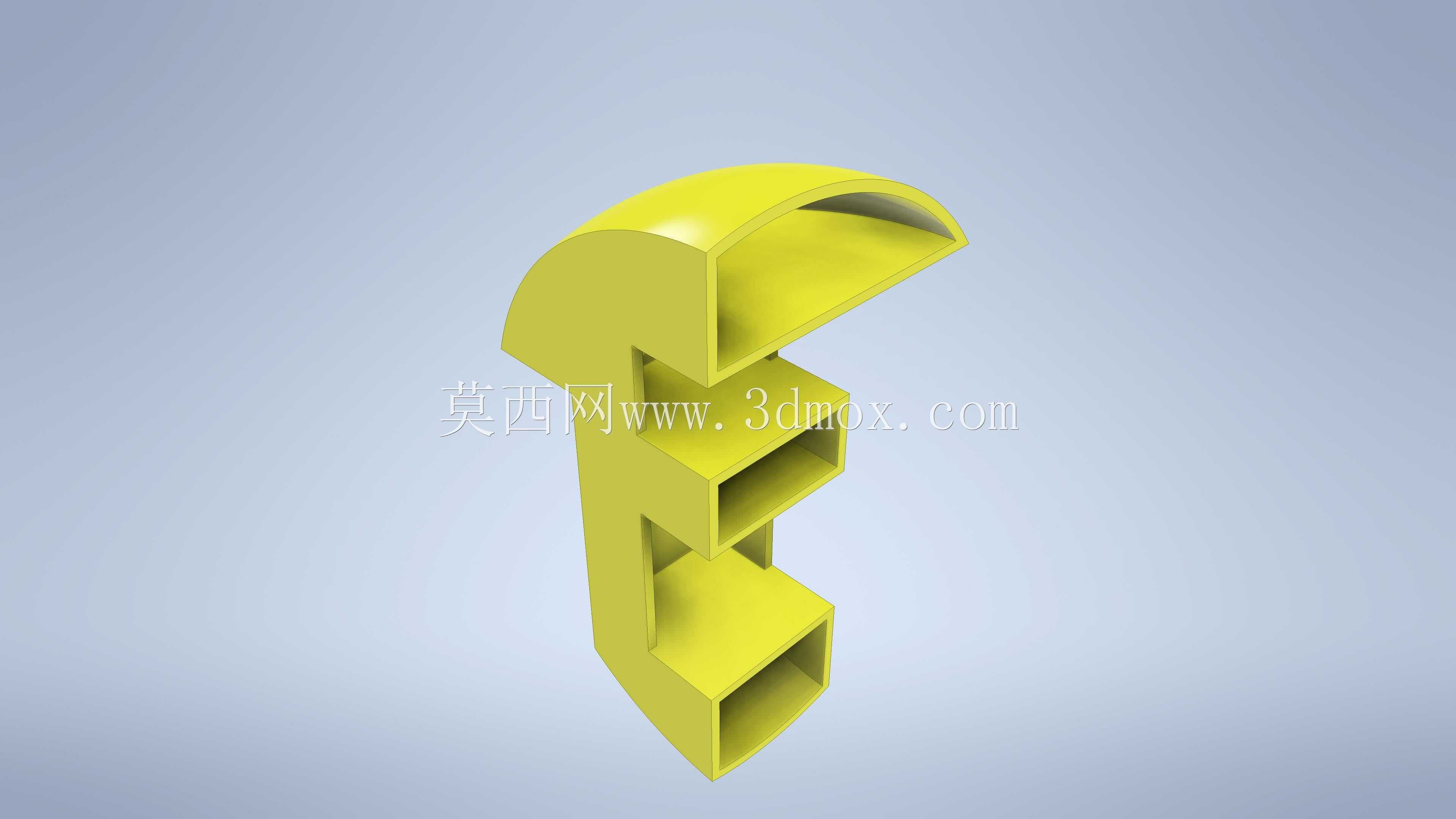

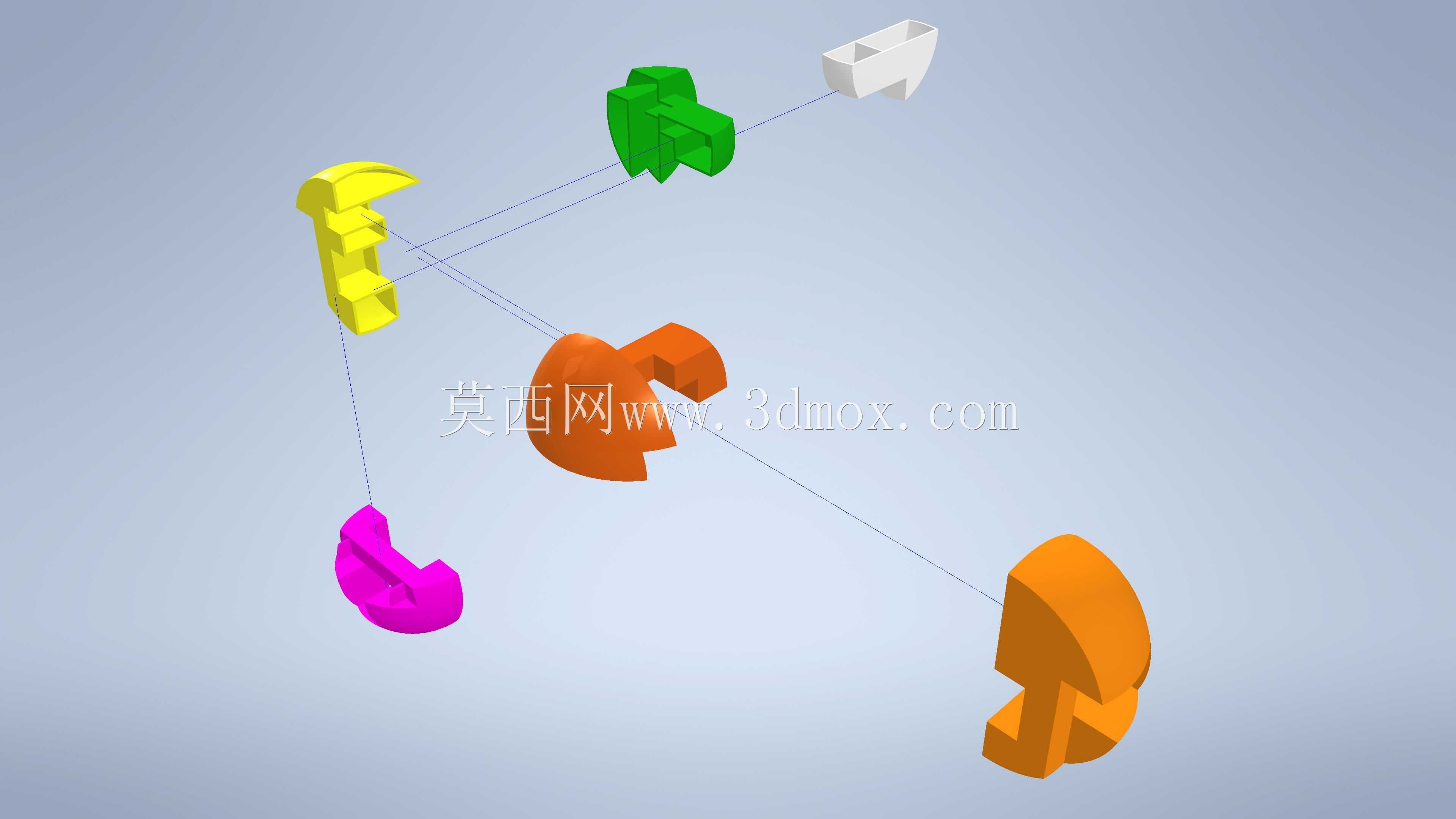

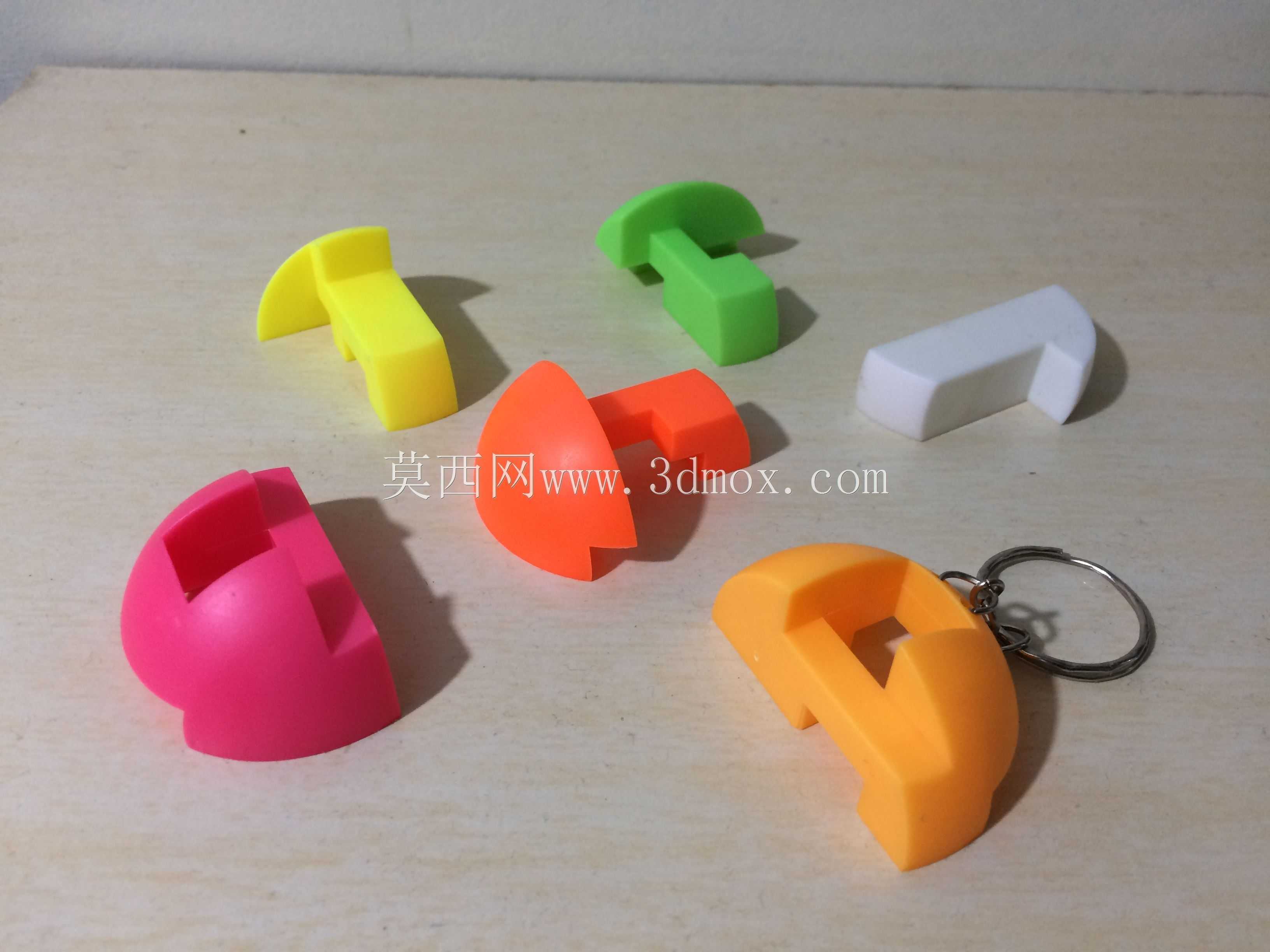

该挂件以椭球外形为基础,将完整球面拆分为六块独立曲面件,各分块沿空间曲面边界相互嵌合,拼合后形成连续、封闭的椭球轮廓。分块边界并非简单平面切割,而是随球面曲率变化形成交错配合面,能够在无额外紧固件的条件下限制各块径向与周向窜动,保证拼合后整体形状稳定。

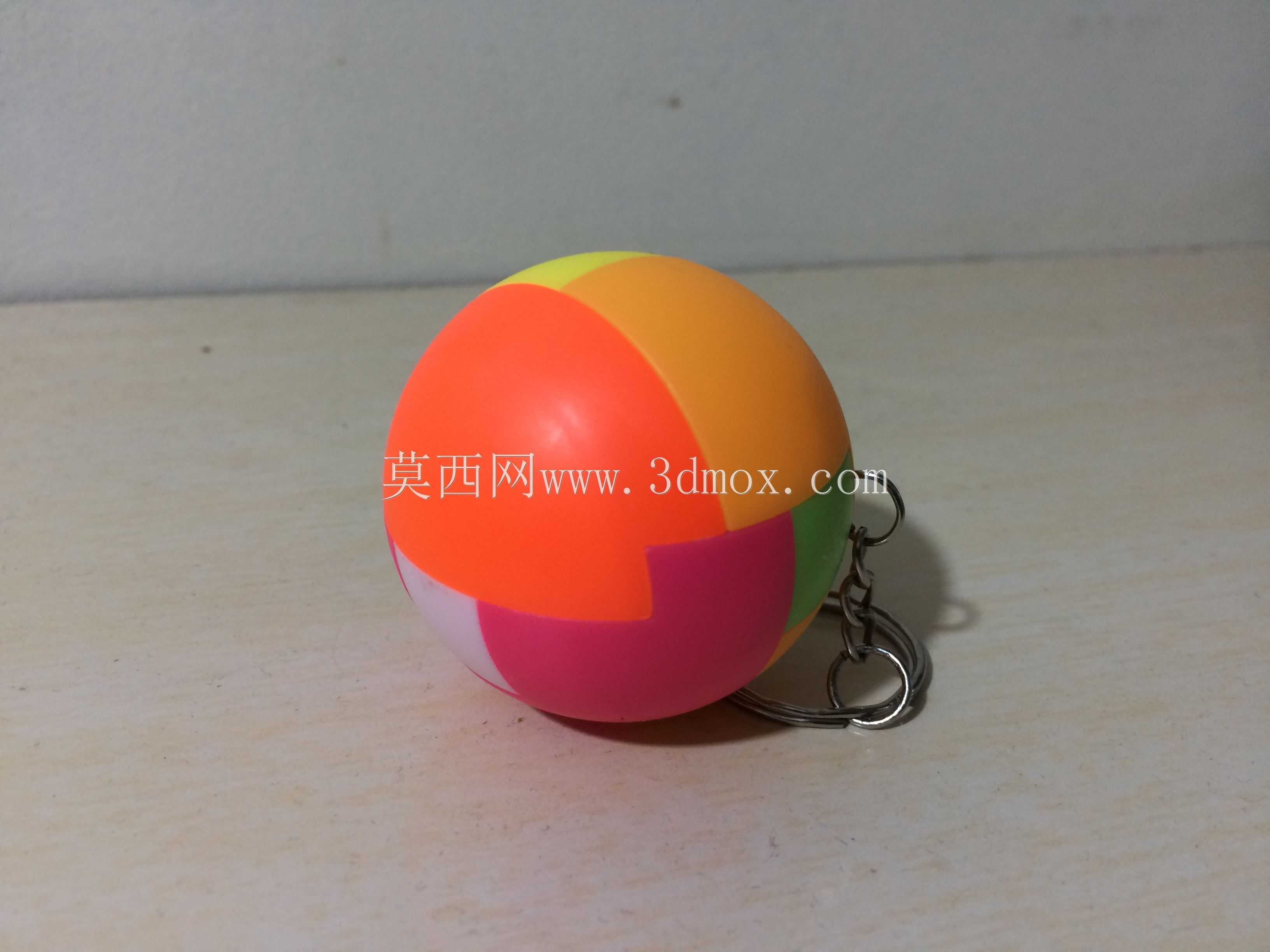

从实际使用看,这类结构可作为钥匙挂饰、背包吊饰或小型益智把玩件。使用者可反复拆装,通过辨认分块形状和拼接顺序完成球体复原,具有一定的空间识别训练作用;拼合完成后又可作为装饰件随身携带。与整体注塑小球相比,六块拼合结构在跌落时可通过分块间的微小位移分散局部冲击,降低单点开裂风险;各块若出现磨损,也可单独替换,有利于延长挂件整体使用寿命。

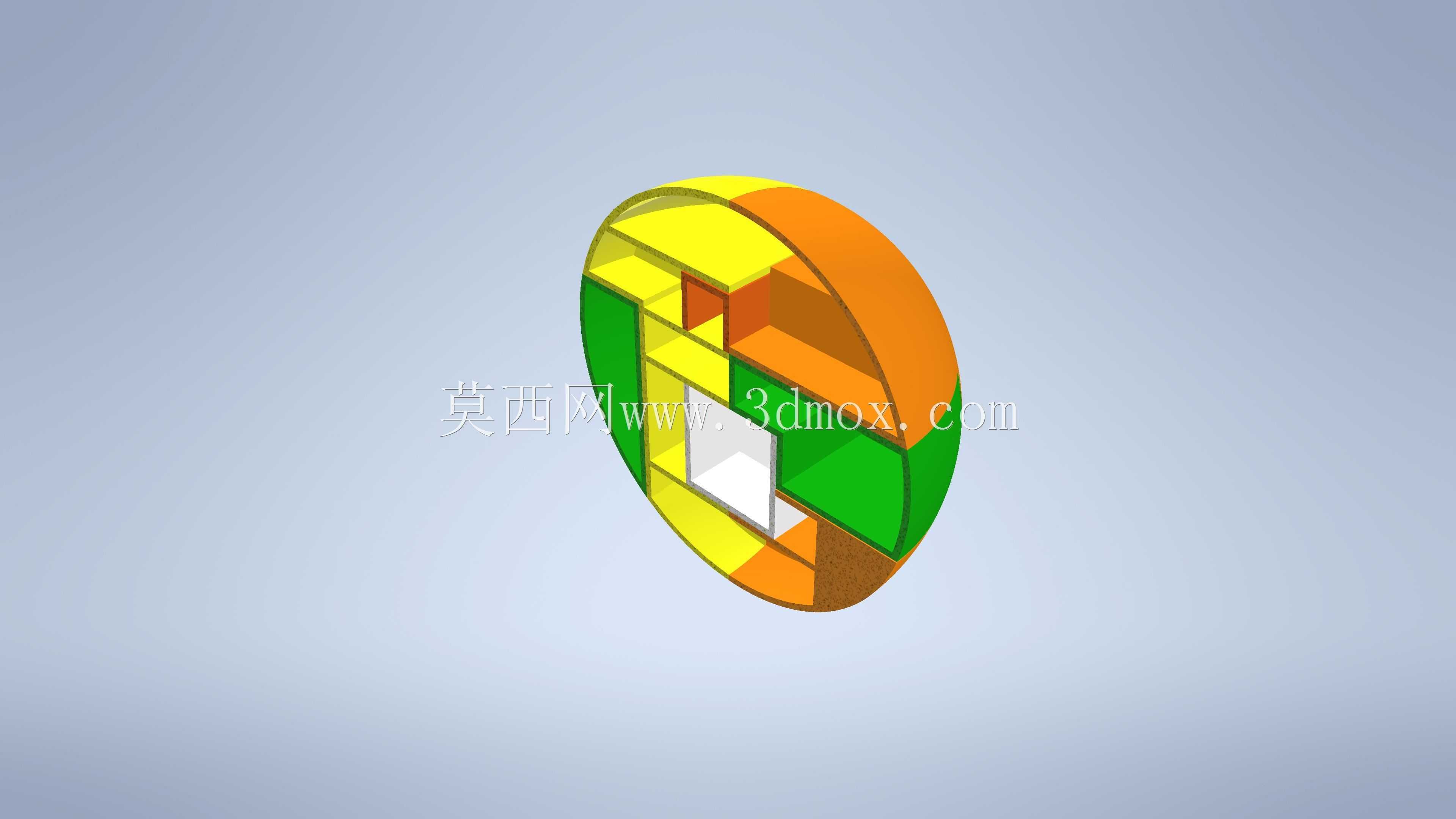

建模时需要先确定椭球三轴比例,再在球面上规划六块分块区域。分块线应兼顾外观对称性与装配可行性,避免出现过小尖角或薄壁区域,否则在成型和拆装过程中容易断裂。配合面处需预留合理间隙,既要保证拼接时手感顺畅,又不能因间隙过大造成拼合后松动。彩色分区可直接与分块边界对应,使每一块具有独立颜色,既提升辨识度,也能降低用户拼装难度。
尺寸边界方面,挂件整体应控制在单手可握持范围内,椭球长轴不宜过大,否则会影响随身携带便利性;分块壁厚需保持均匀,转角处采用圆弧过渡,以减少应力集中。顶部或侧部需预留挂孔或金属挂环安装位,孔位应避开拼合配合面,防止装配时与钥匙环发生干涉。若用于批量生产,还需考虑各分块出模方向,避免曲面配合区域形成复杂倒扣,简化模具结构并提高成型一致性。
