门机升降传动伺服执行模组结构

这套升降伺服执行模组取自门机升降机构，核心作用是把旋转动力转换为受控的直线伸缩动作，常见于自动门启闭、小型升降工位、门禁挡杆以及需要短行程精确推位的设备内部。实际使用时，它并不单独作为整机存在，而是嵌入机架内部，通过端部螺杆或连接块带动门体、摆臂、滑块等负载完成升降、顶紧、释放或位置保持。

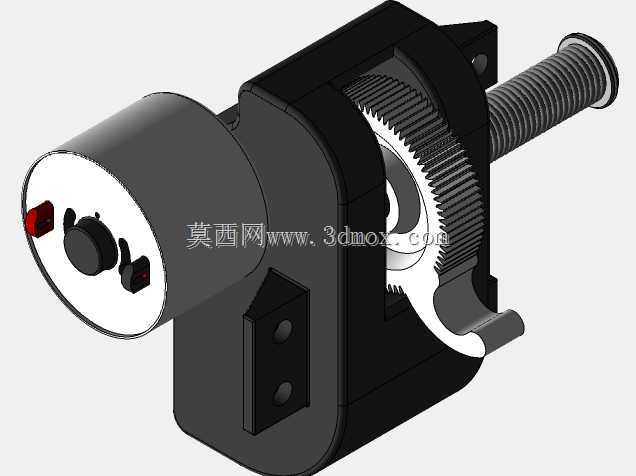

从结构上看，模组将动力输入段、减速啮合段、螺纹输出段和壳体支撑段集中在一个紧凑空间内。侧面可见大直径齿轮与输入小齿轮形成啮合关系，用于降低转速并放大输出扭矩；前端伸出的螺纹杆承担直线传动，旋转时可带动外部螺母或连接件沿轴向移动。这种布置适合安装空间受限但需要一定推力的场合，尤其在门机机构中，能够把电机的高速转动整理为平稳、可控的低速推进。

壳体采用块状承力结构，既为齿轮轴系提供定位，也为螺杆侧提供支撑边界。设计时需要重点关注齿轮啮合中心距、轴向窜动和螺杆伸出后的悬臂长度。若伸出端连接刚性门体，安装面的平行度会直接影响螺杆受力；若侧向偏载过大，容易造成齿面磨损加快、螺纹卡滞或壳体局部应力集中。因此在整机布局阶段，应尽量让负载方向沿螺杆轴线传递，并在外部设置导向，避免由执行件同时承担导向功能。

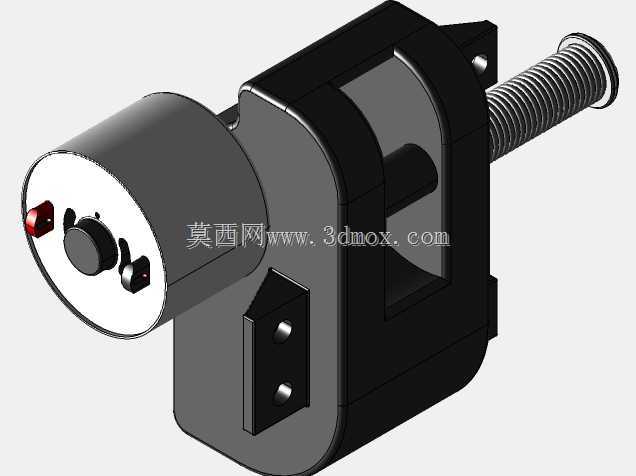

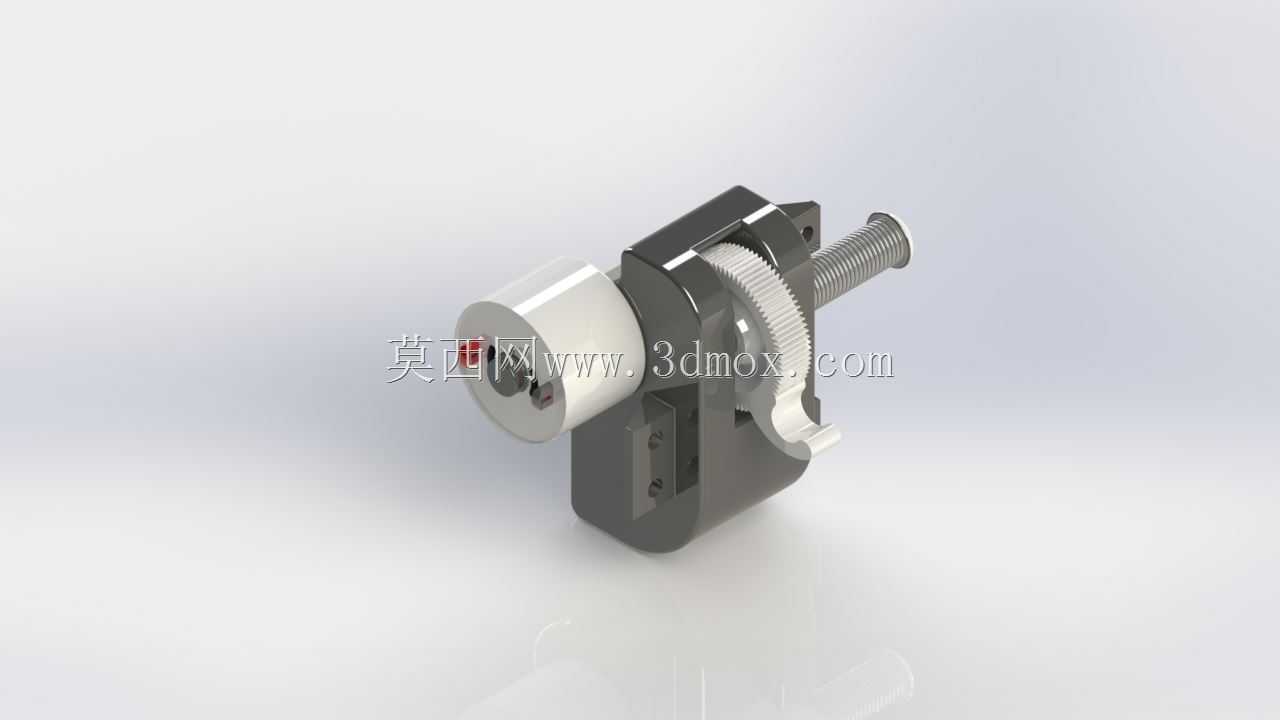

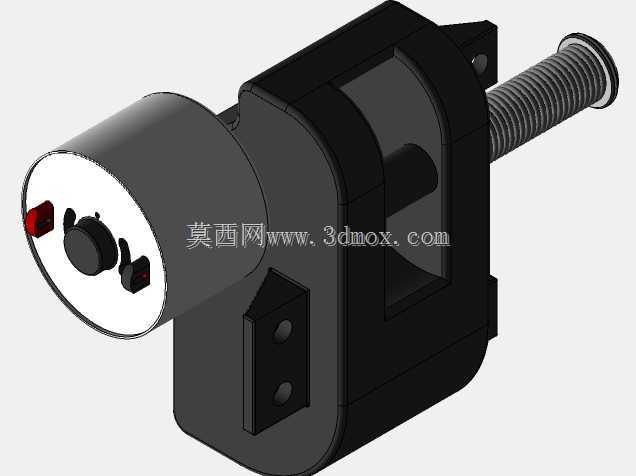

外形上，该模组属于侧向输入、前端输出的紧凑型组件。电机连接区位于一端，齿轮腔位于中部，螺杆从另一端伸出，安装边界主要由壳体底面或侧安装面确定。选型和建模时不能只看外形包络，还要预留齿轮啮合间隙、装配紧固件空间、螺杆全行程伸出空间以及维护拆卸空间。若用于门机，还应校核门体重量、启闭行程、末端限位和堵转工况，确保传动件在频繁启停下仍有足够寿命。

建模思路上，这类组件应先确定螺杆轴线、齿轮分度圆和电机安装面三个关键基准，再围绕它们建立壳体、轴、轴承位和连接孔。齿轮部分不必只追求外观，齿宽、啮合位置和轴向固定关系要表达清楚；螺纹输出段则应体现有效行程与末端连接方式。对于结构工程师而言，该模型更适合作为机构校核和尺寸参考，用于判断动力布置、安装干涉和传动路径，而不是直接替代详细工程图。
