工业重载立式脚轮带轴承支撑结构

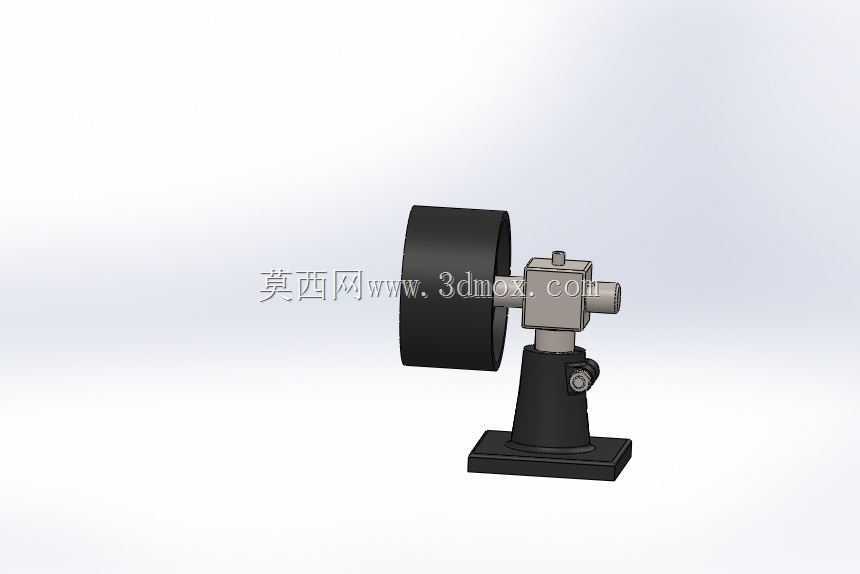

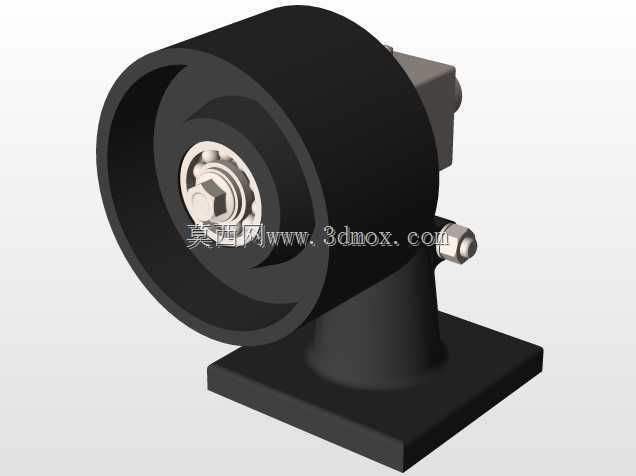

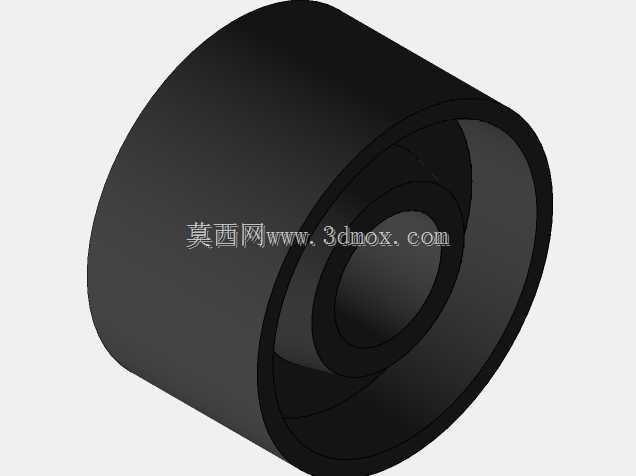

该立式脚轮结构主要面向工业设备移动支撑场景，常见于中小型工装台车、检测设备机架、可移动工作台以及轻型物流周转车底部，承担设备整体承重与转向移动功能。轮体采用单轮宽面设计，接触地面的轮面宽度较大，可在环氧地坪、水泥地面以及钢板铺装地面上稳定滚动，宽轮面能够降低单位面积接地压强，减少对车间地面的压痕损伤，同时在经过地面伸缩缝、细小焊缝或轻微凸起时，滚动冲击更小，运行平稳性优于窄轮结构。轮体中心集成滚动轴承组件，轴承内圈配合六角轴头实现周向固定，外圈与轮体轮毂过盈配合，转动过程中摩擦阻力小，长期承载下不易出现卡滞。轴承外侧设置端盖结构，可阻挡车间内粉尘、切削液以及焊渣飞溅进入轴承滚道，延长维护周期。轮体上方连接立式转向支架，支架底部为方形安装法兰板，法兰板四角预留安装孔位，可直接通过螺栓与设备底部的安装梁或底板锁紧固定，安装基准面平整，锁紧后支架与设备本体之间无相对窜动。支架转向部位采用回转结构，可实现水平方向360度自由回转，推行过程中能够灵活调整设备行进方向，在狭窄设备通道或工位密集区域转向时无需反复挪动设备整体位置。轮体与支架之间设置侧向连接销轴，销轴端部采用外螺纹锁紧结构，既保证轮体转动时的轴向定位，也便于后期拆卸更换轮体或维护轴承组件。整体结构外形紧凑，立式安装高度较低，安装后设备底部离地间隙控制合理，既保证轮体有足够的越障高度，也避免设备重心过高影响停放稳定性。设计过程中优先考虑承载受力路径，地面支撑反力从轮体经中心轴承、连接销轴传递至转向支架，再通过方形法兰均匀分散到设备底部安装面，各受力截面均做加厚处理，支架过渡位置采用圆弧过渡，避免应力集中导致长期使用后出现开裂。轮体材质选用高耐磨工程橡胶或改性尼龙，具备一定的弹性缓冲能力，推行时可吸收部分路面振动，降低设备内部精密元器件受到的颠簸影响。该结构建模过程中完整还原了轴承内部滚珠、保持架以及六角紧固件的细节，装配关系清晰，可直接用于脚轮选型校核、设备底盘布局干涉检查以及移动机构的运动仿真分析。
