多面体拼装益智骰子玩具结构设计

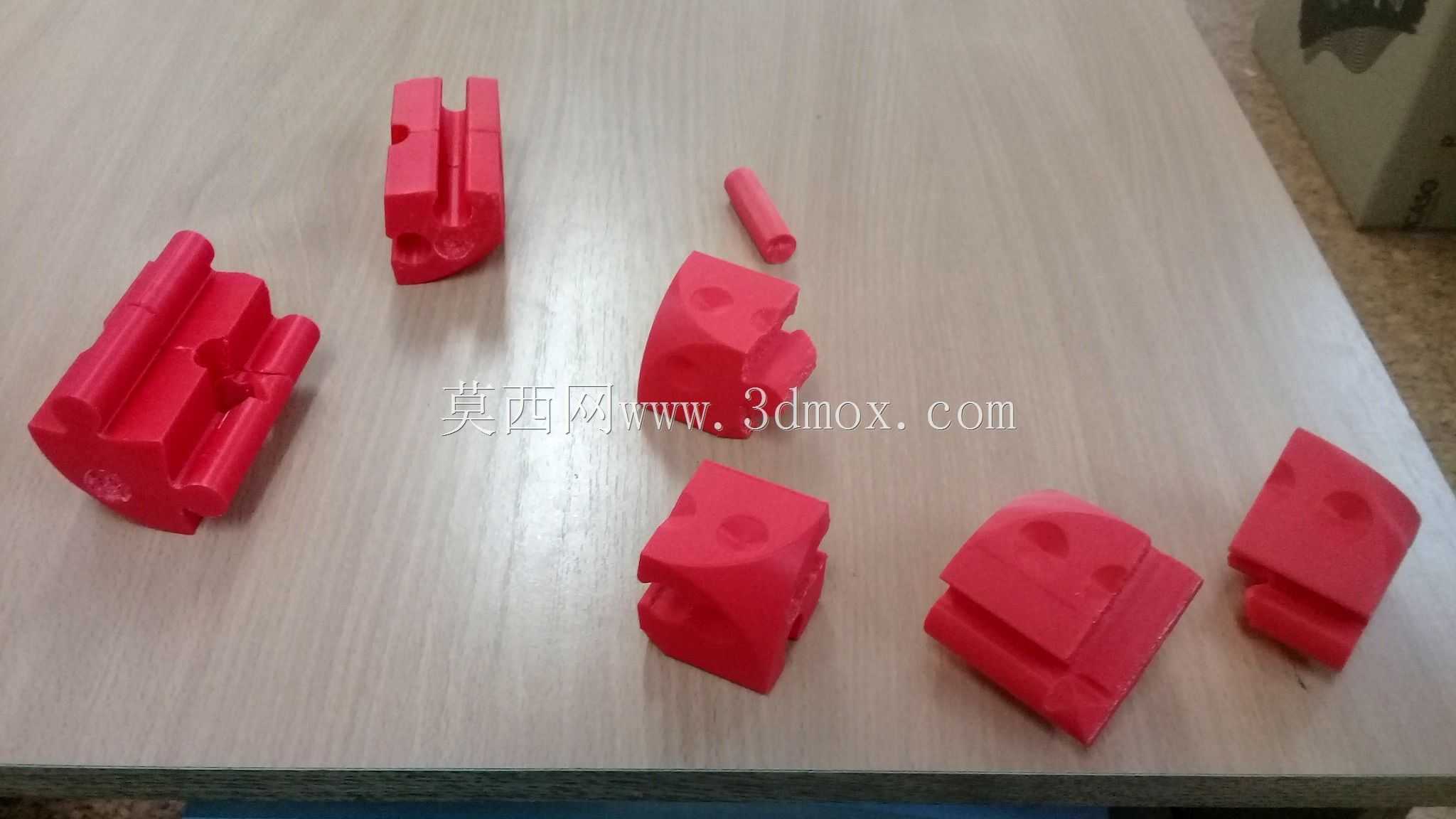

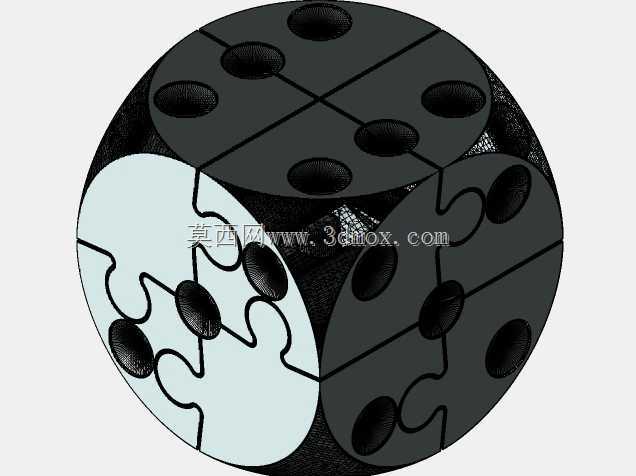

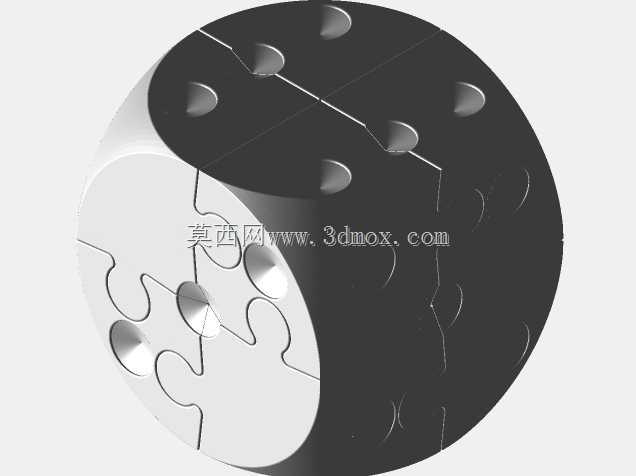

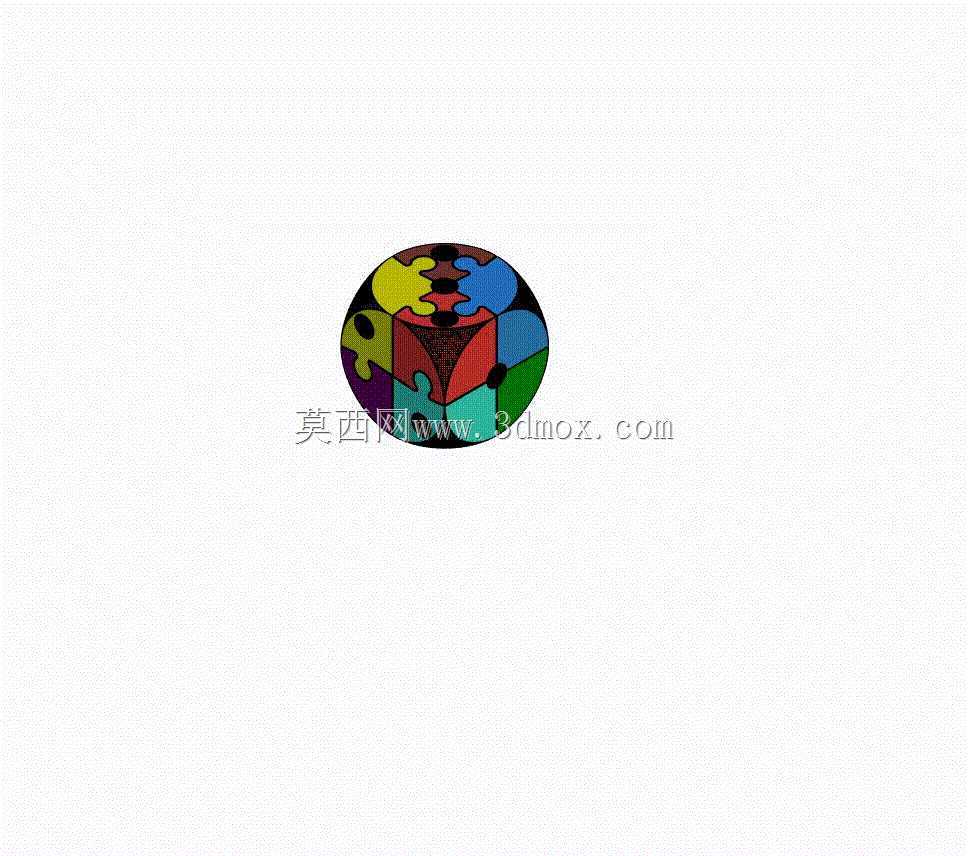

这款多面体拼插结构的益智玩具，核心定位是面向空间思维训练的解谜类器具，日常可作为青少年空间几何认知教具、休闲解谜手玩件使用，也能作为结构设计人员练习异形曲面拼接、卡扣配合公差的参考样件。从结构设计逻辑来看，整体采用近似圆角多面体的外形，所有外露面均集成了互锁式拼图卡扣结构，每一块拼件的卡扣轮廓都做了非对称的异形设计，不存在通用互换的拼块，必须按照特定的装配序列才能完成整体拼接，拆解过程也需要遵循对应的操作顺序，避免了普通拼插玩具拼块通用、解谜难度不足的问题。

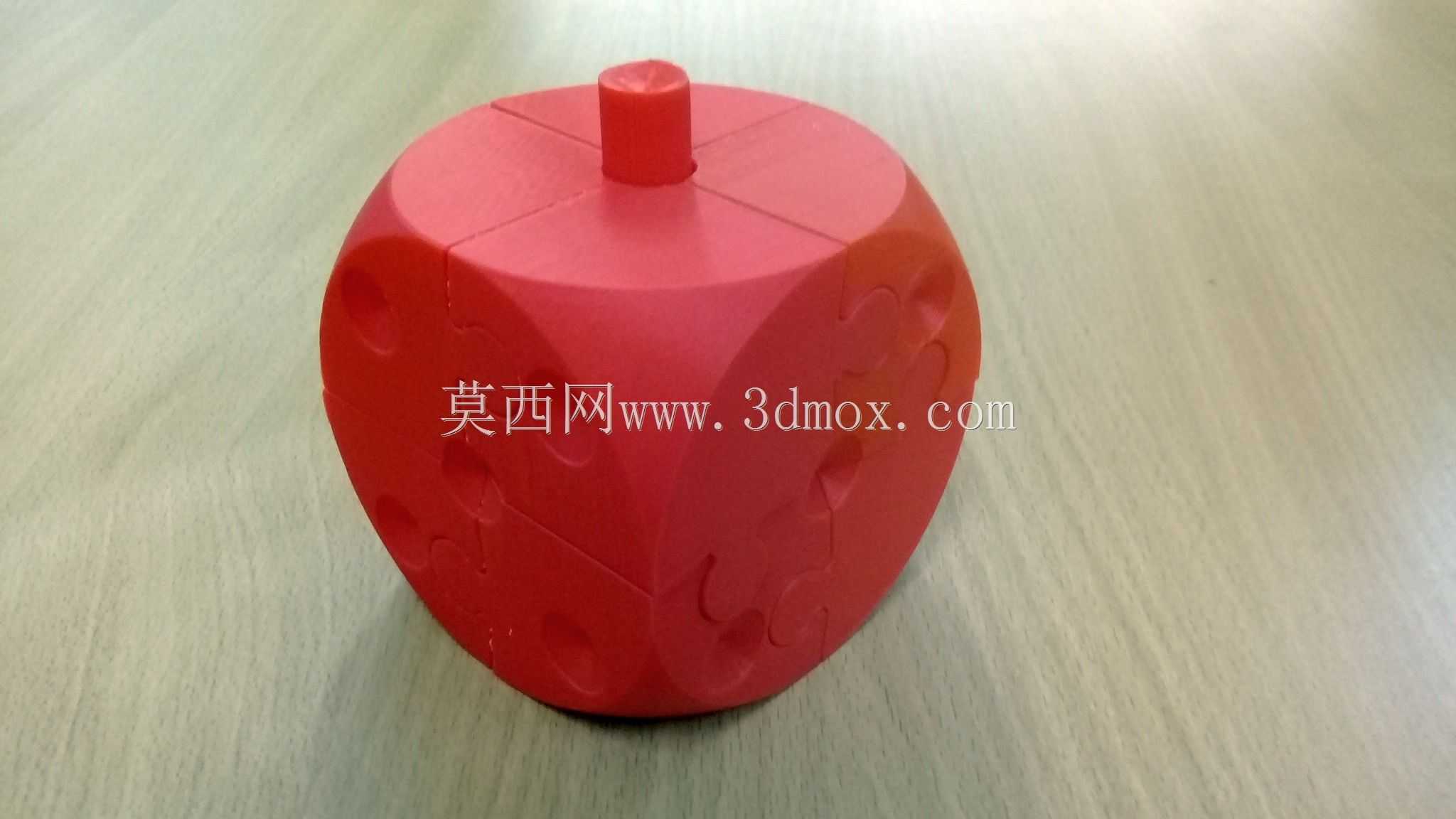

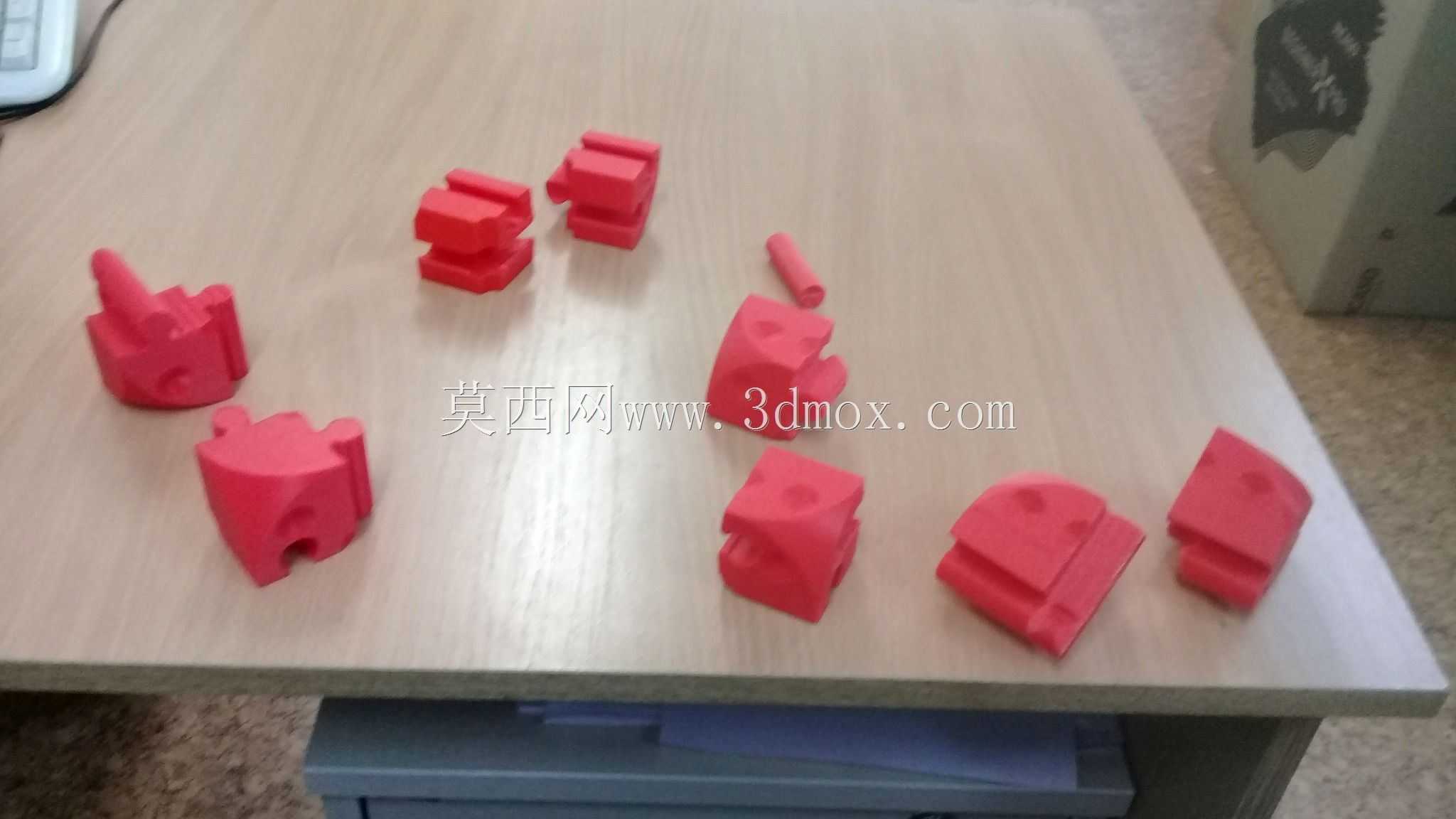

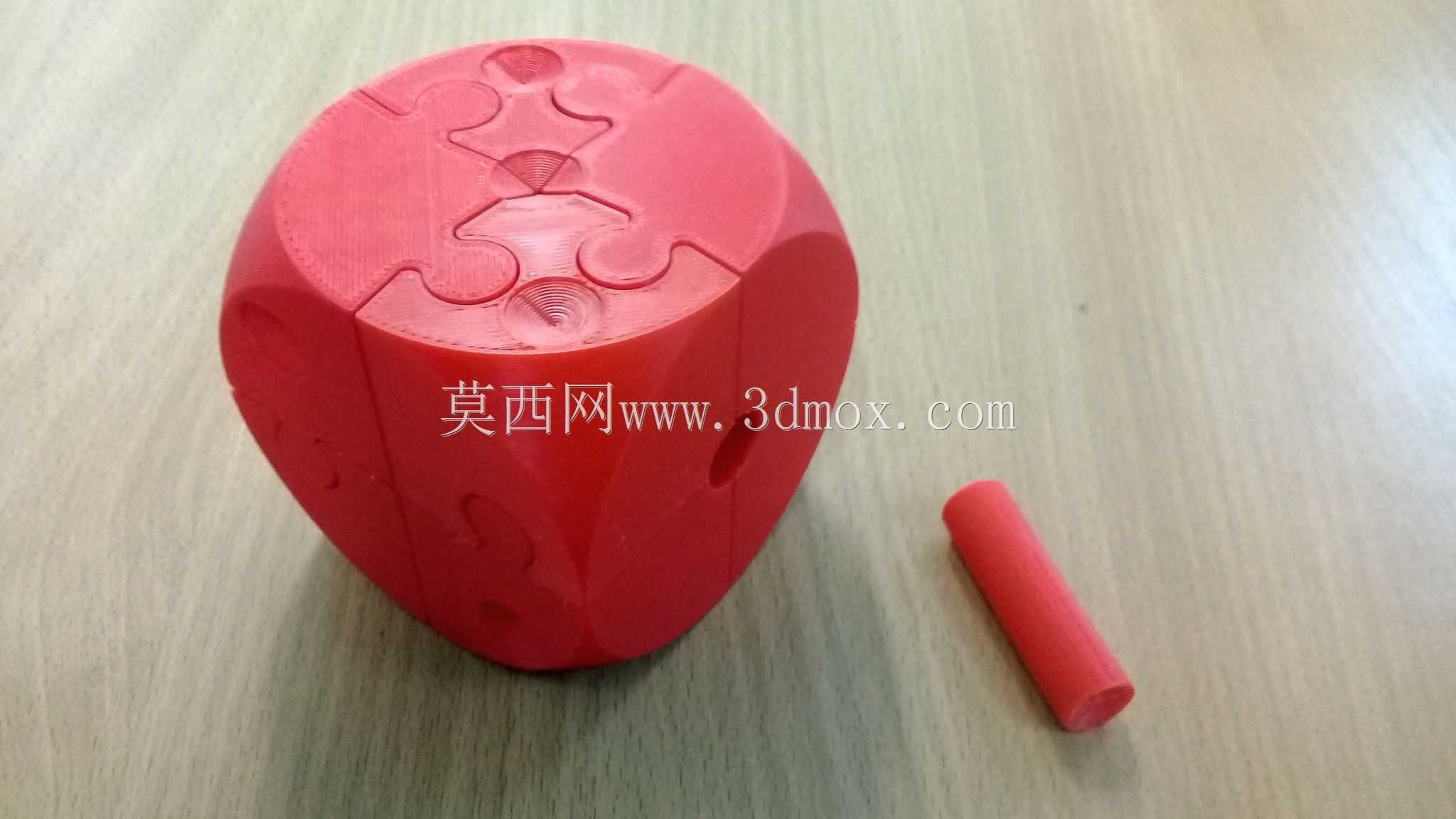

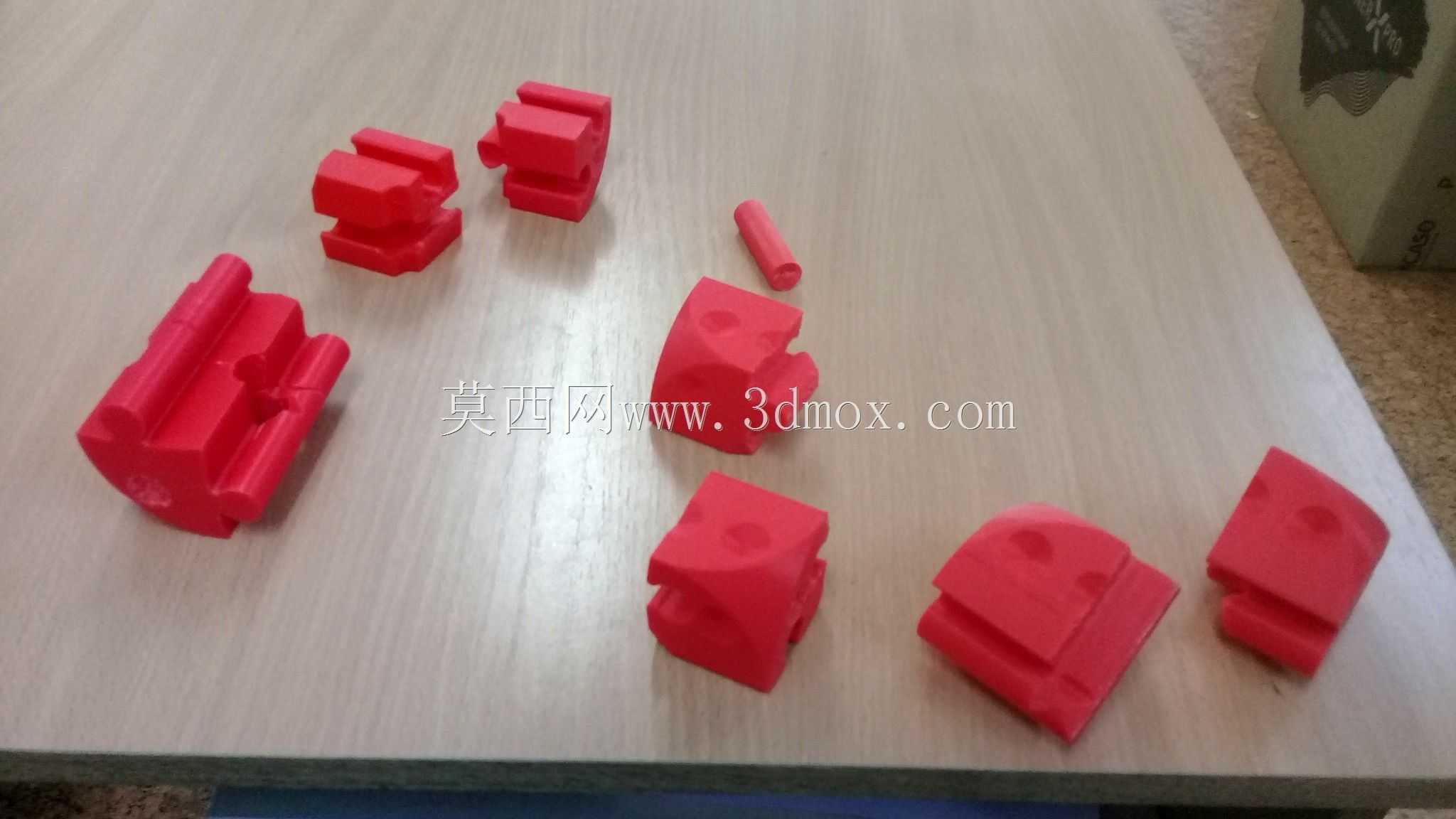

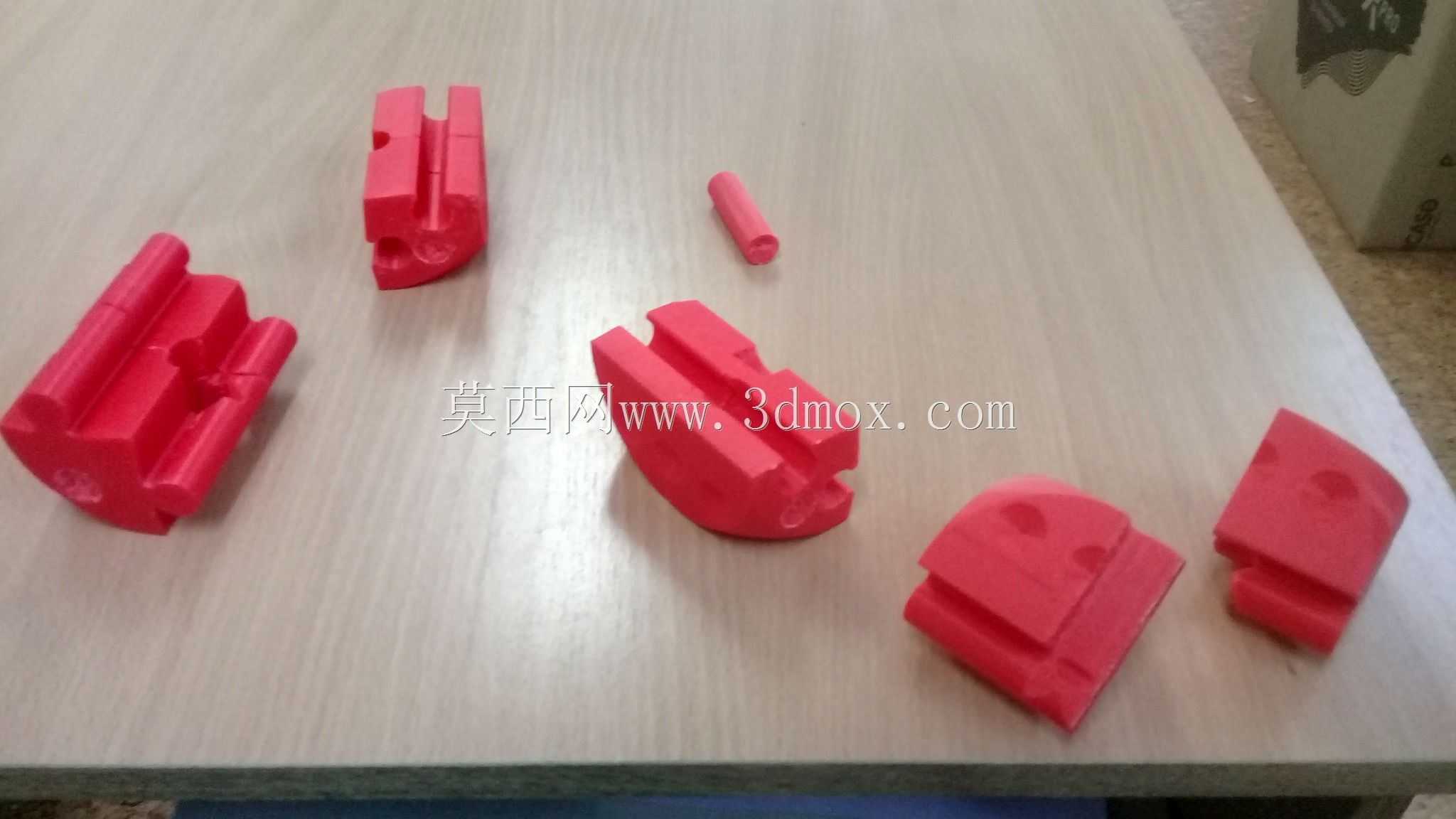

设计过程中，首先确定了整体的握持尺寸，整体最大外接圆直径控制在80mm左右，单手握持时能够完全贴合掌心，配套的插拔销轴直径6mm、长度35mm，作为最终锁止整体结构的核心零件，销轴与主体安装孔采用H7/g6的间隙配合，既保证插拔时的顺畅度，又不会因为间隙过大出现松脱晃动的问题。所有拼块的拼接卡扣都做了1.5mm的导入倒角，卡扣配合面预留0.2mm的装配间隙，适配FDM3D打印的成型公差，即便是普通桌面级3D打印机制作的样件，也能顺利完成拼装，不会出现卡扣卡滞或者过松脱落的情况。

从实际使用场景来看，这类结构除了作为玩具使用，其拼接逻辑也可以拓展到模块化异形包装、快拆式异形防护外壳的结构设计中，通过非对称互锁卡扣的设计，实现无紧固件的快速装配，同时具备一定的结构强度，不需要额外螺丝或者粘接剂就能完成整体组装。拼块的壁厚统一设置为2.5mm，在保证整体结构刚性的前提下，尽可能降低材料消耗，无论是3D打印打样还是后续注塑量产，都能有效控制材料成本。所有曲面过渡位置都做了R3以上的圆角处理，没有尖锐棱角，作为玩具使用时能够避免划伤风险，握持触感也更加圆润舒适。

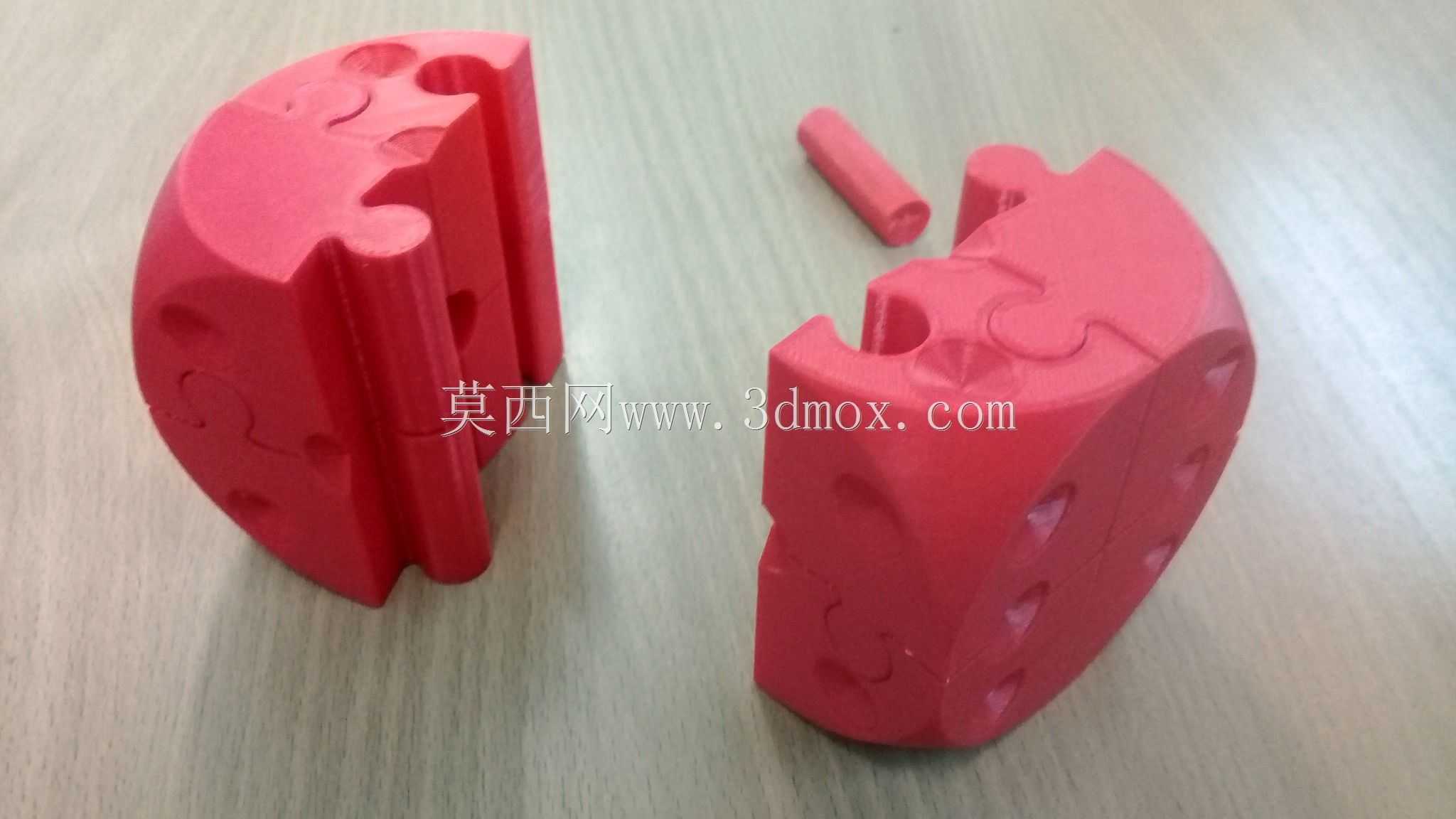

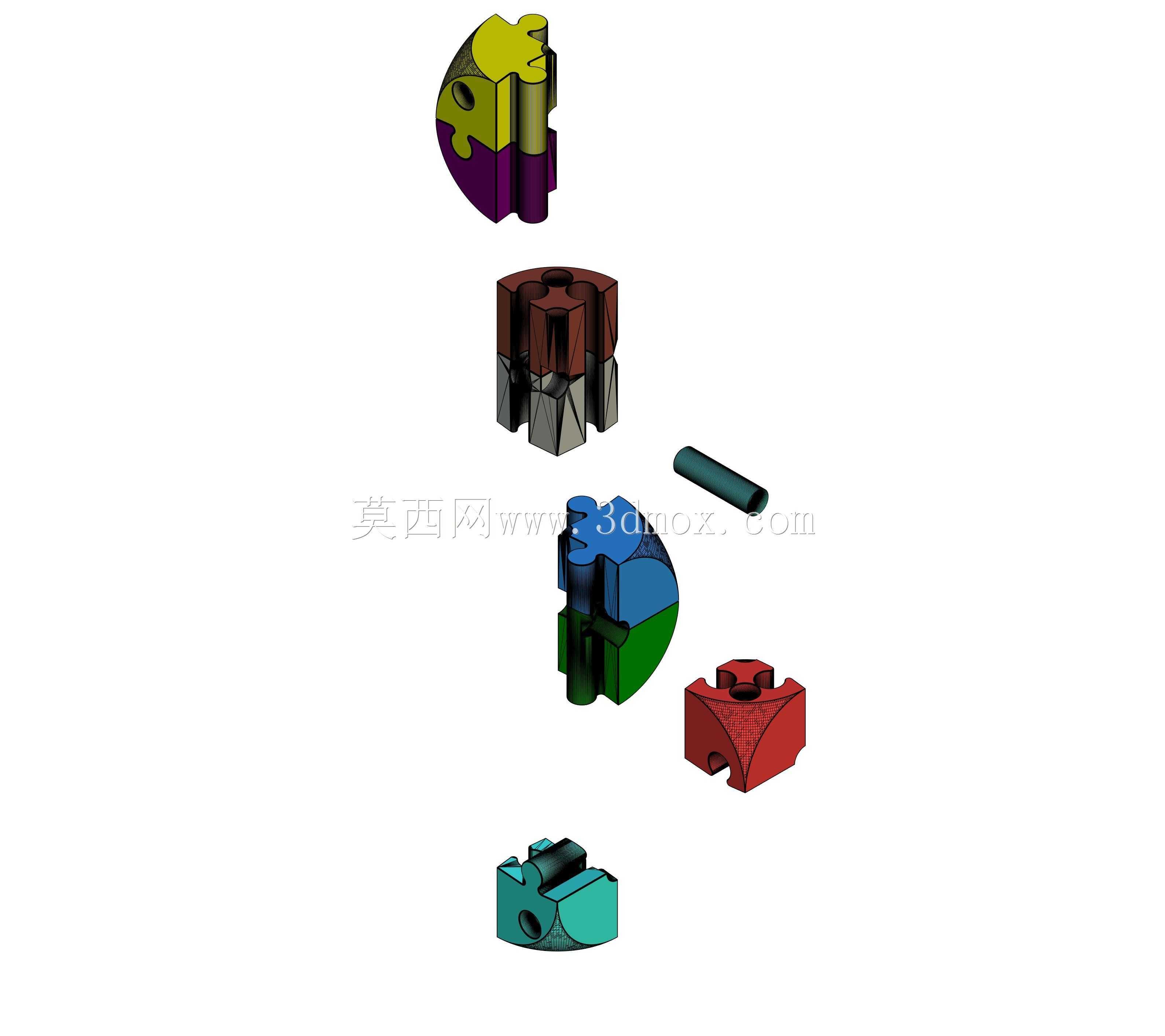

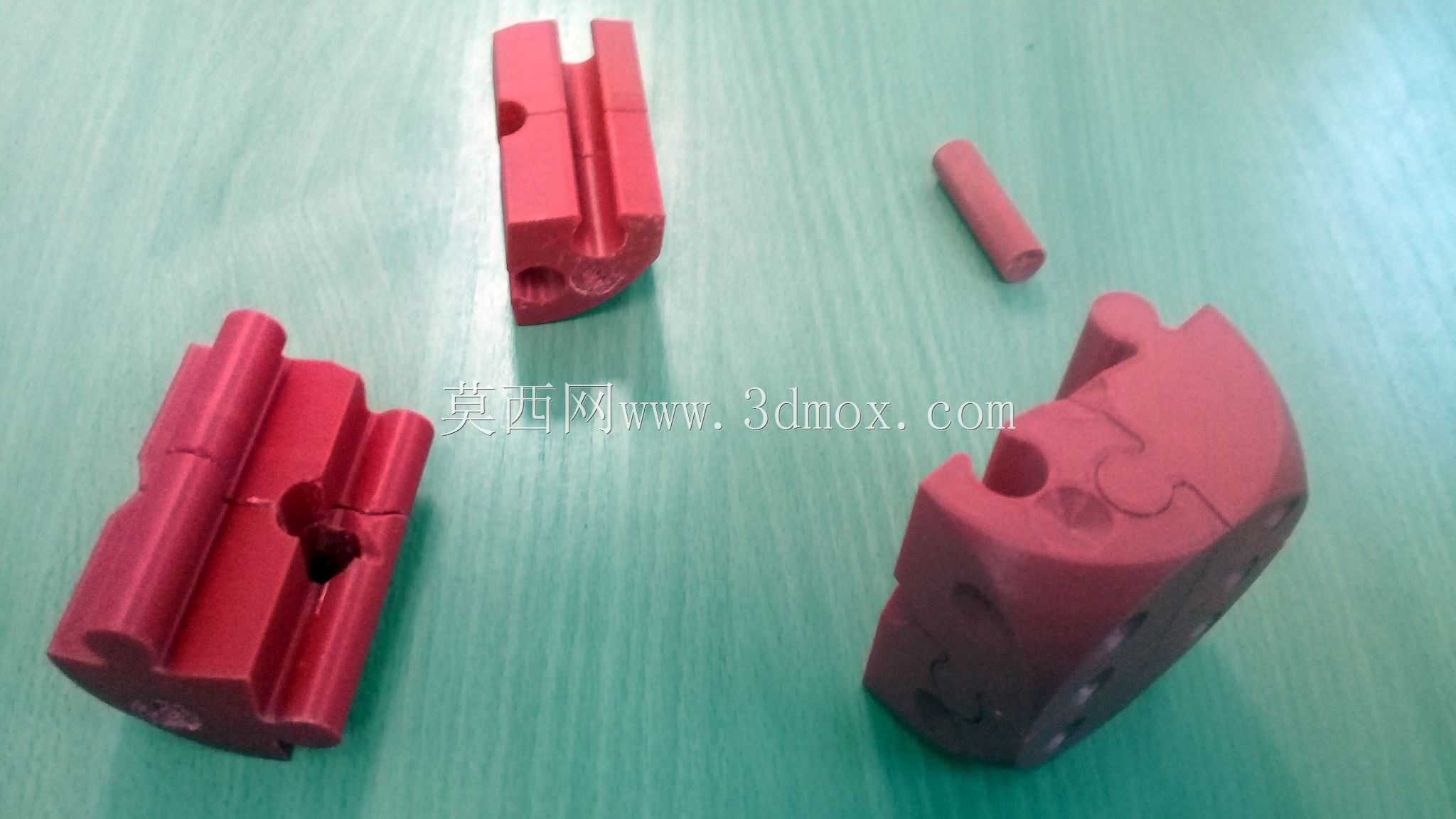

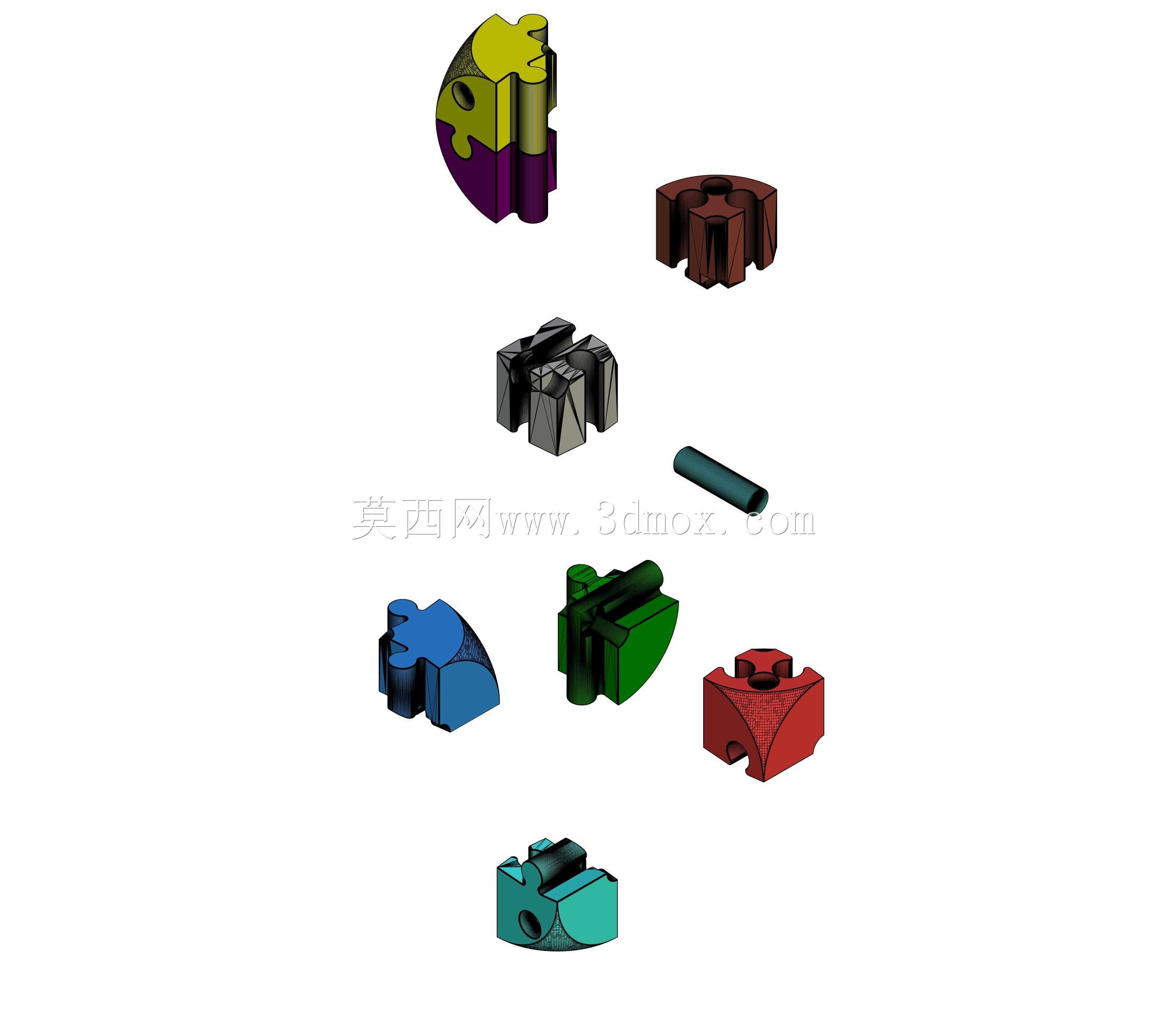

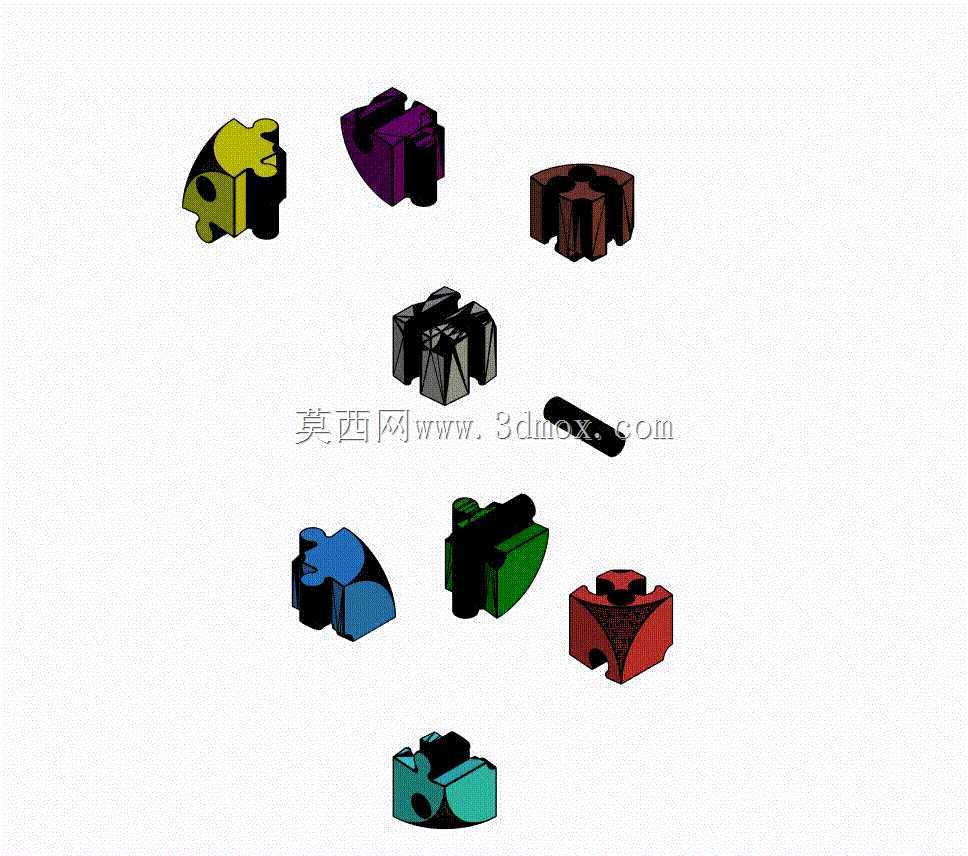

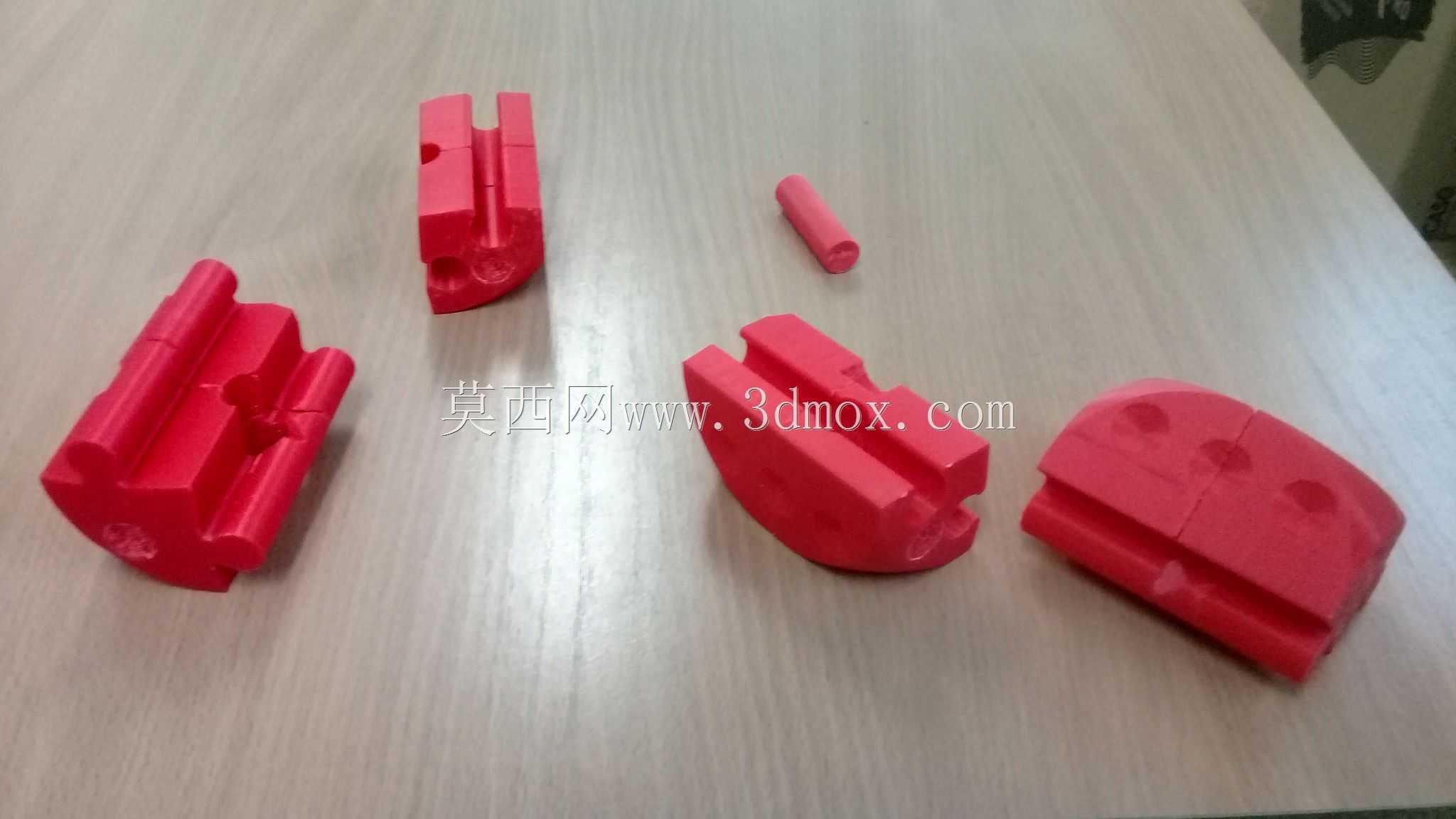

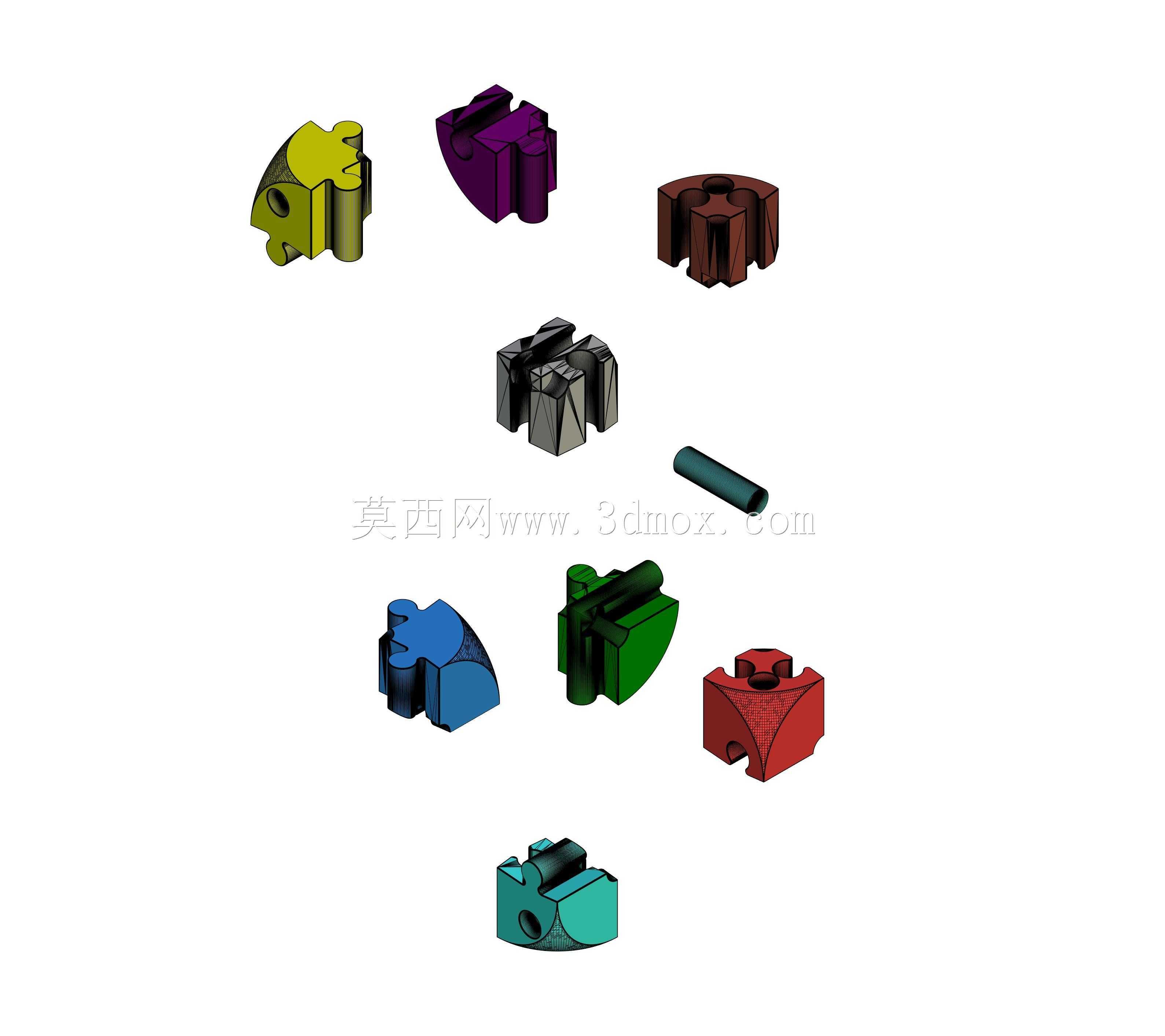

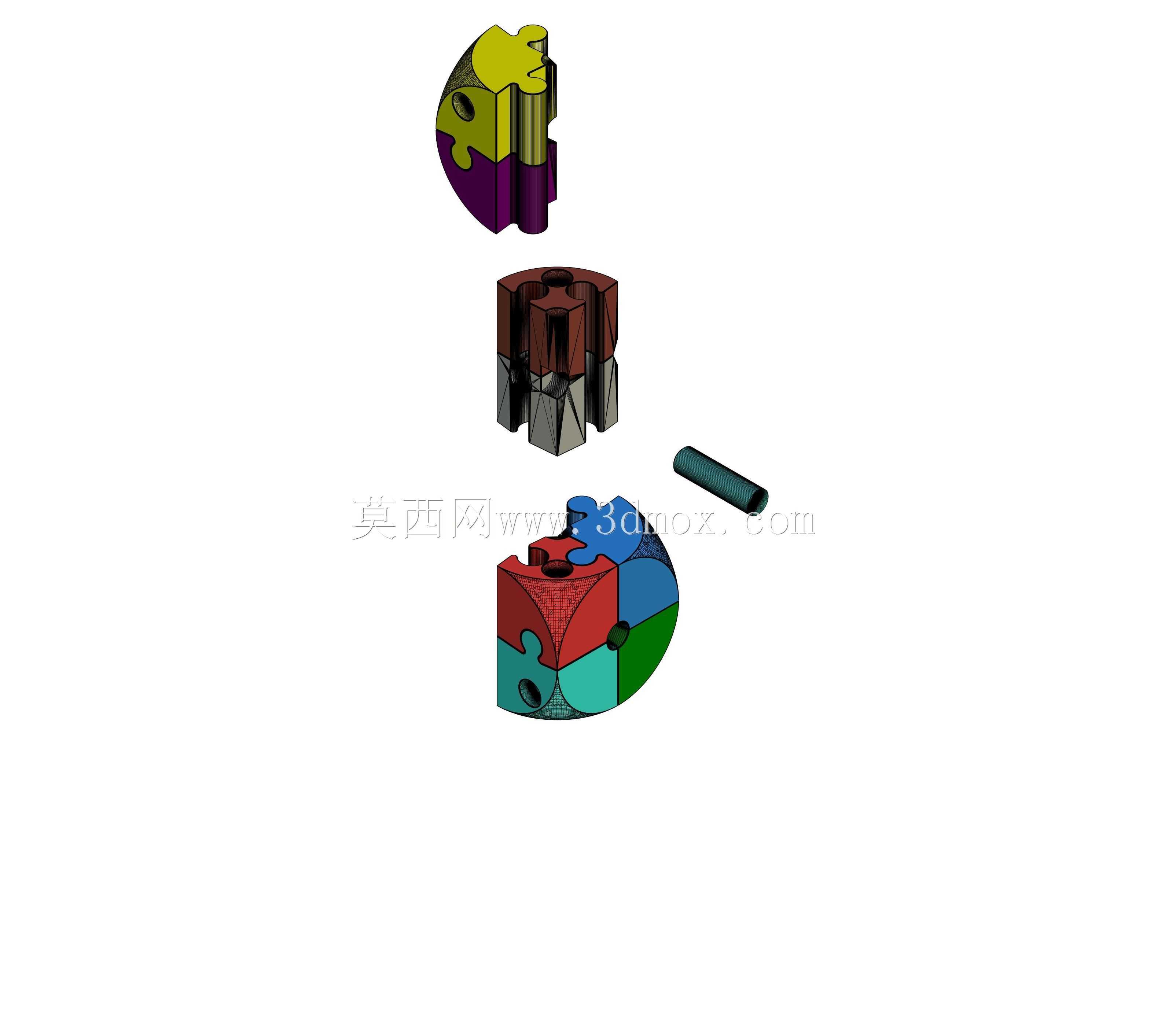

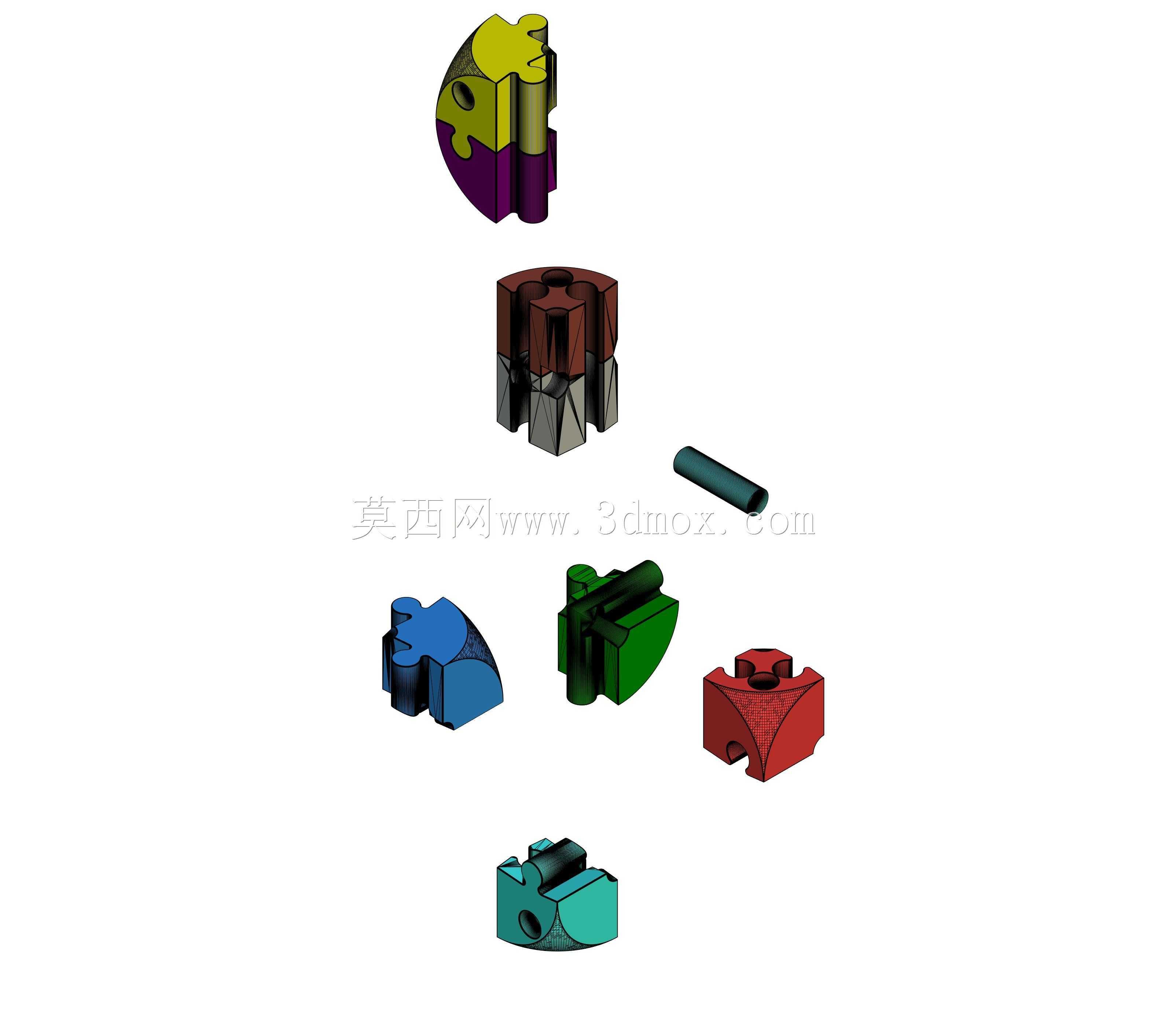

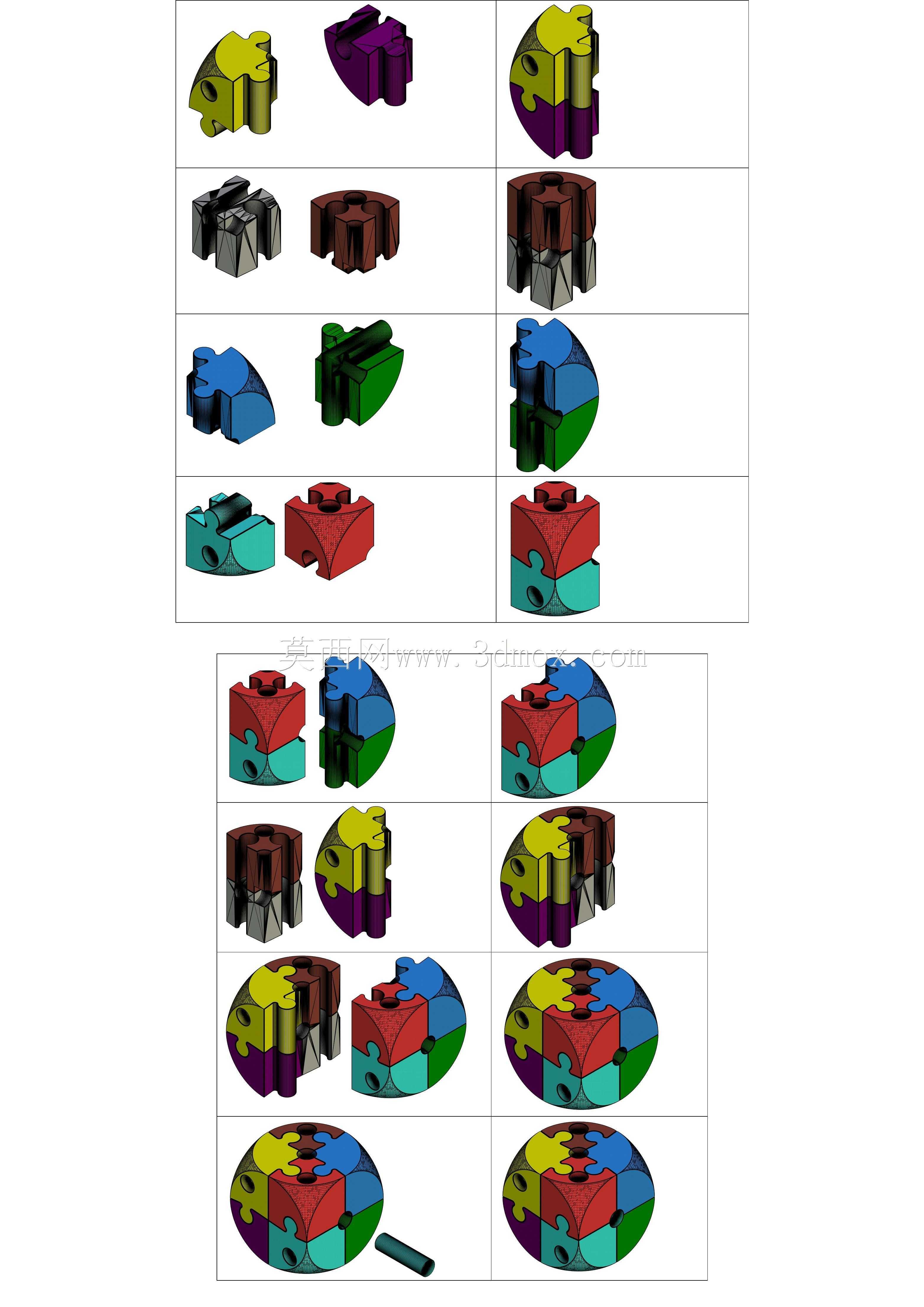

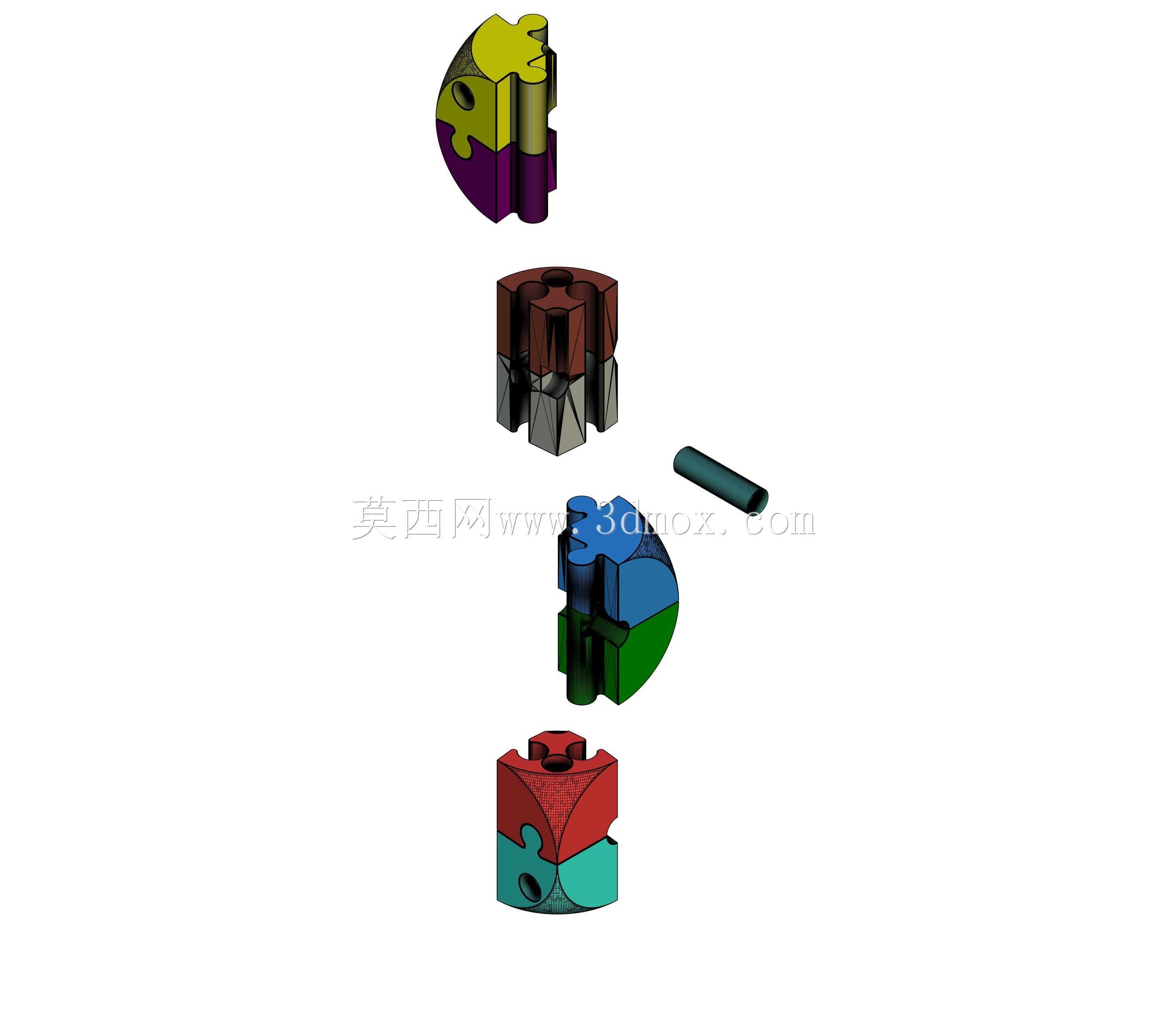

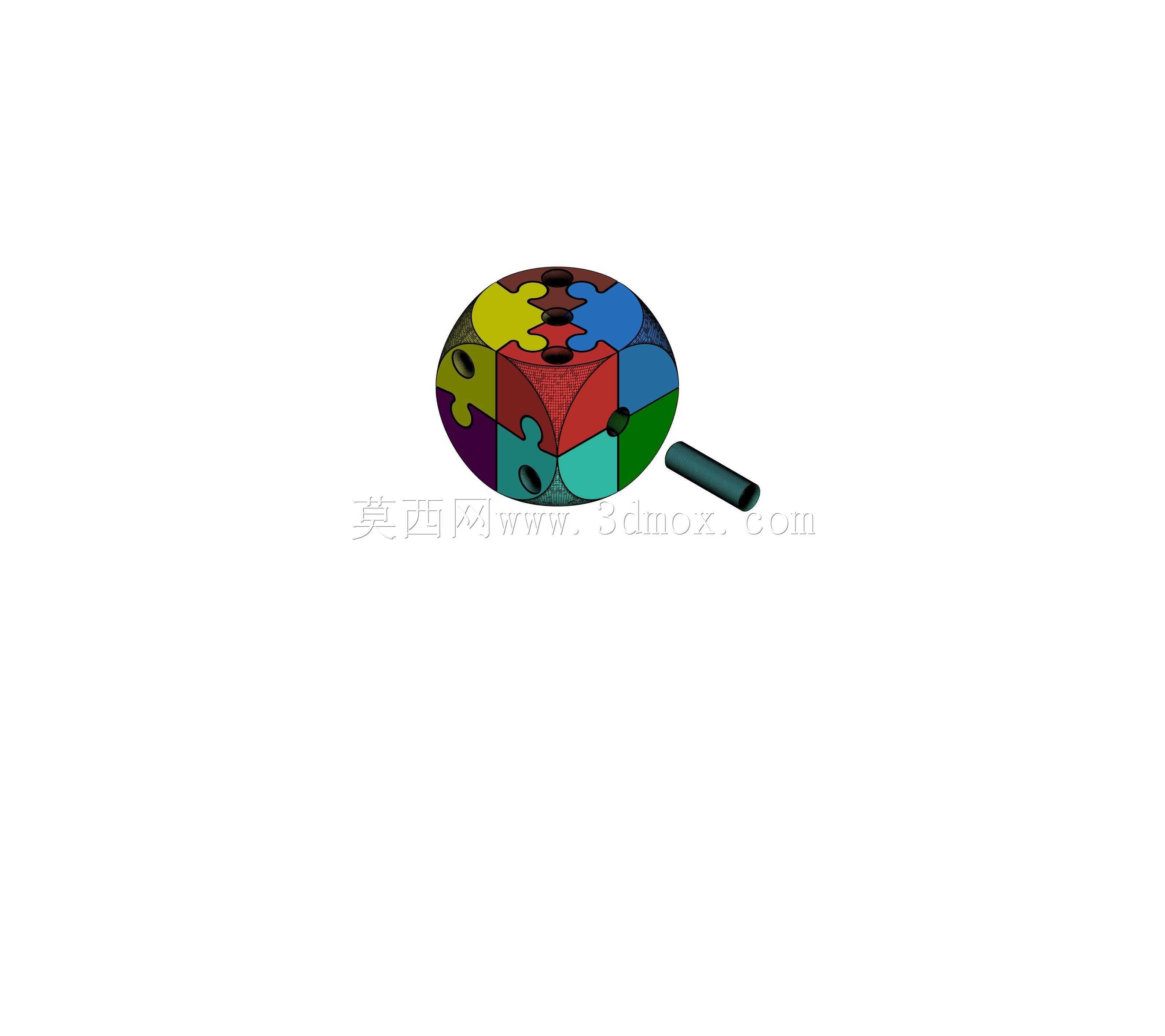

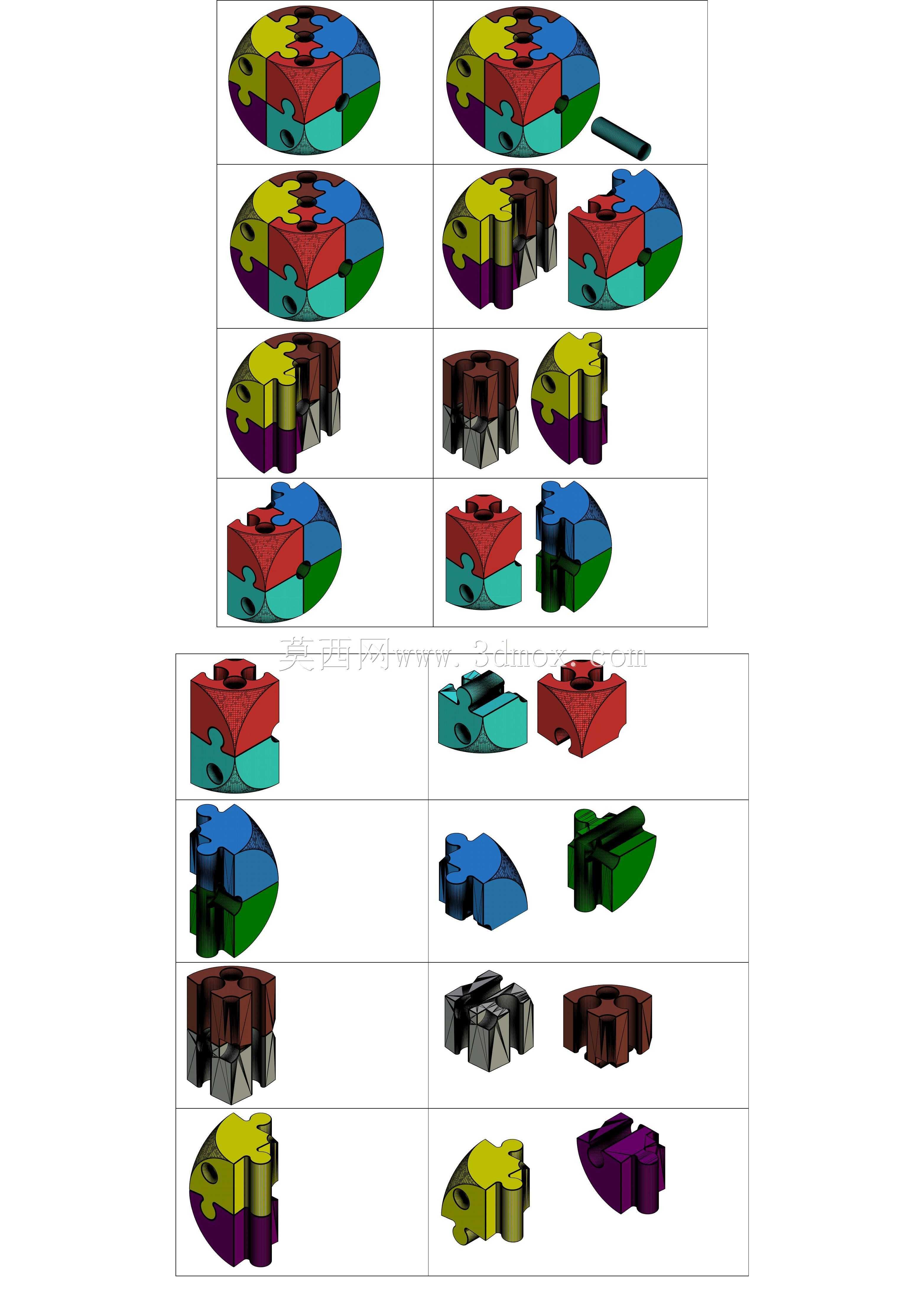

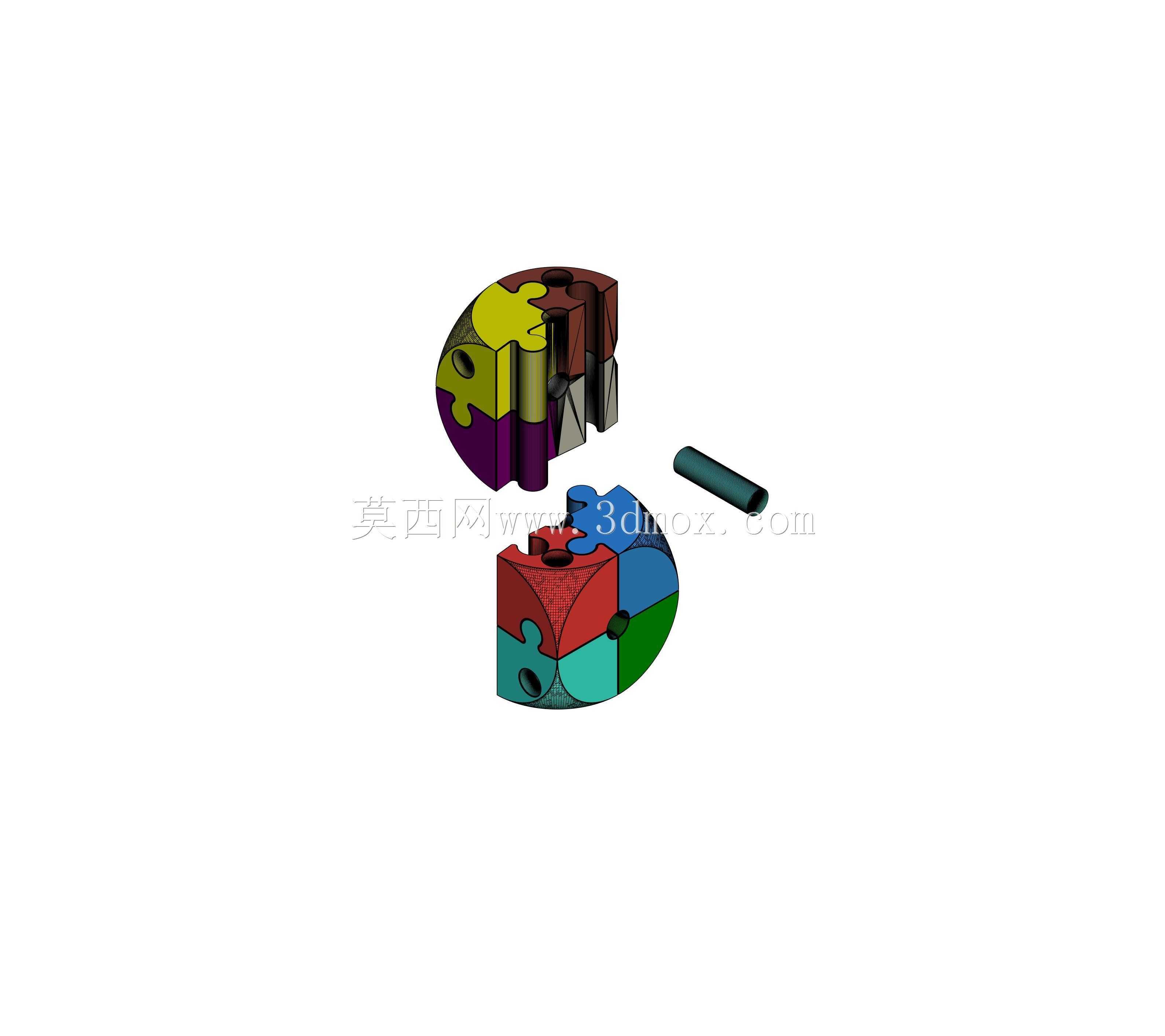

在装配逻辑的设计上，特意将装配顺序做了多层嵌套，部分拼块需要在相邻拼块安装到特定角度时才能卡入，最后通过横向贯穿的销轴完成整体锁止，没有拆卸销轴的情况下无法从外部拆解拼块，大幅提升了解谜的趣味性，也能让使用者在拼装过程中逐步建立三维空间的装配逻辑认知，对于刚接触结构装配的设计新人来说，也能通过拆解复刻这个模型，理解装配序列约束、卡扣配合公差、异形曲面分型的相关设计要点。
