空间正弦驱动二摆振荡传动机构

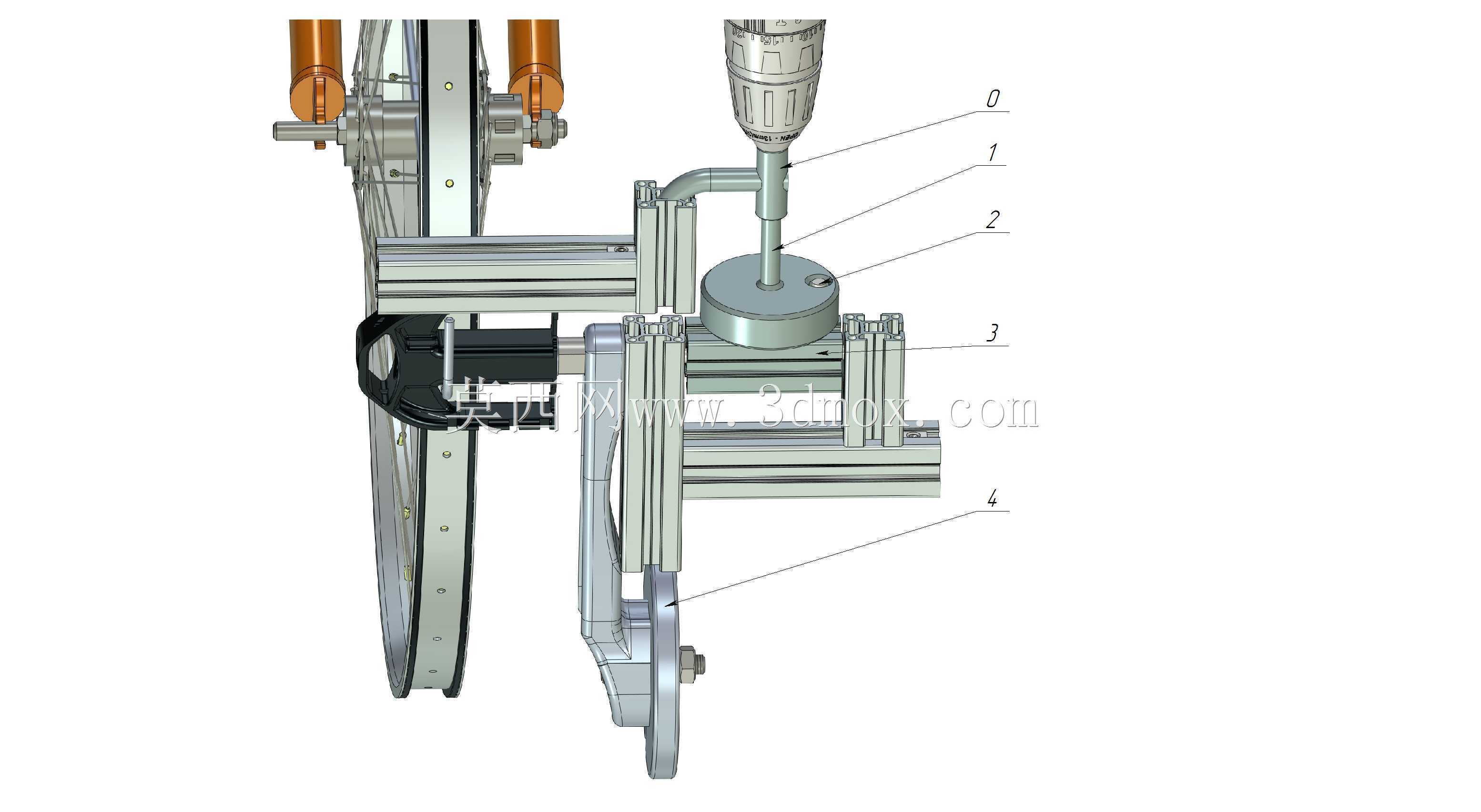

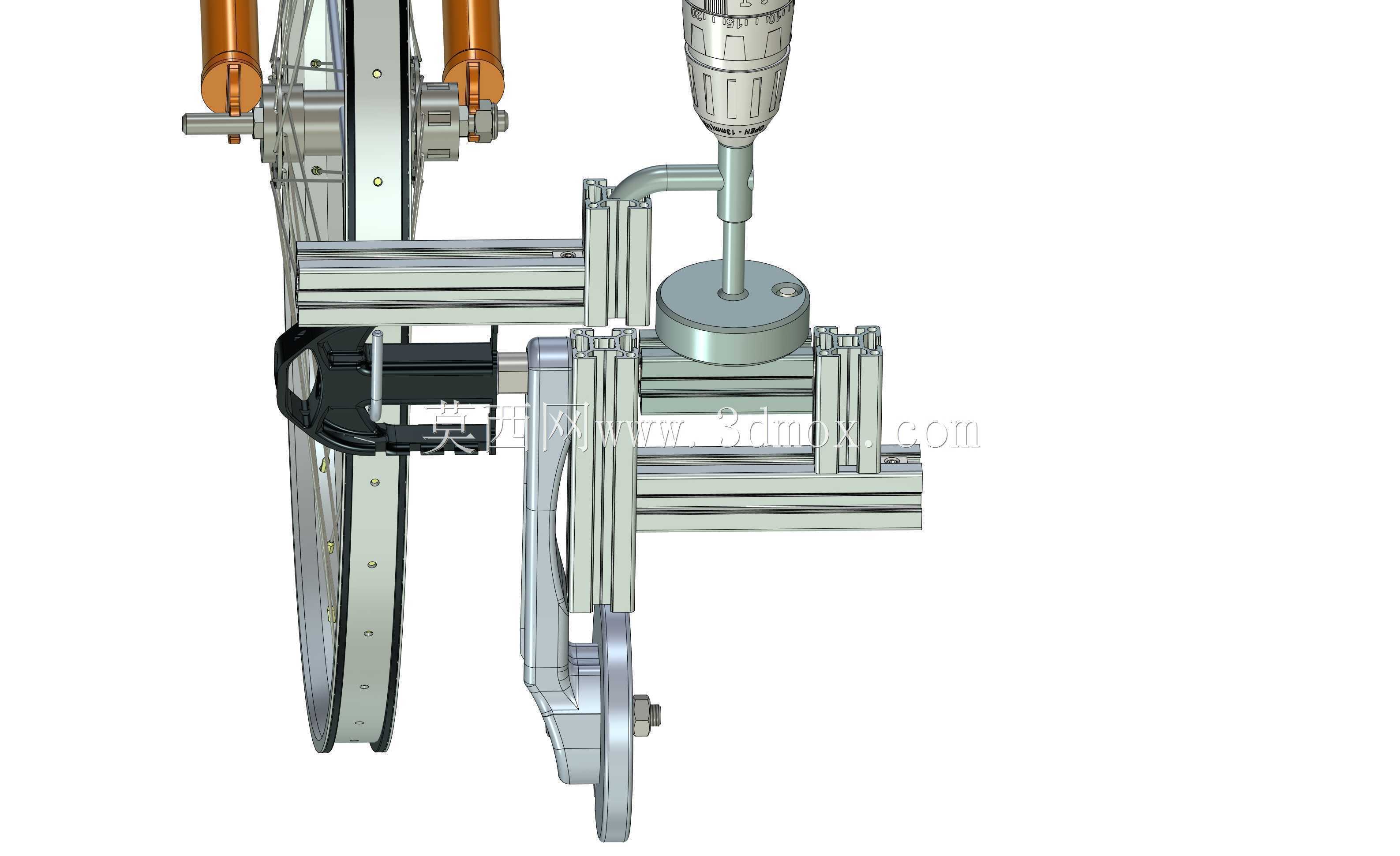

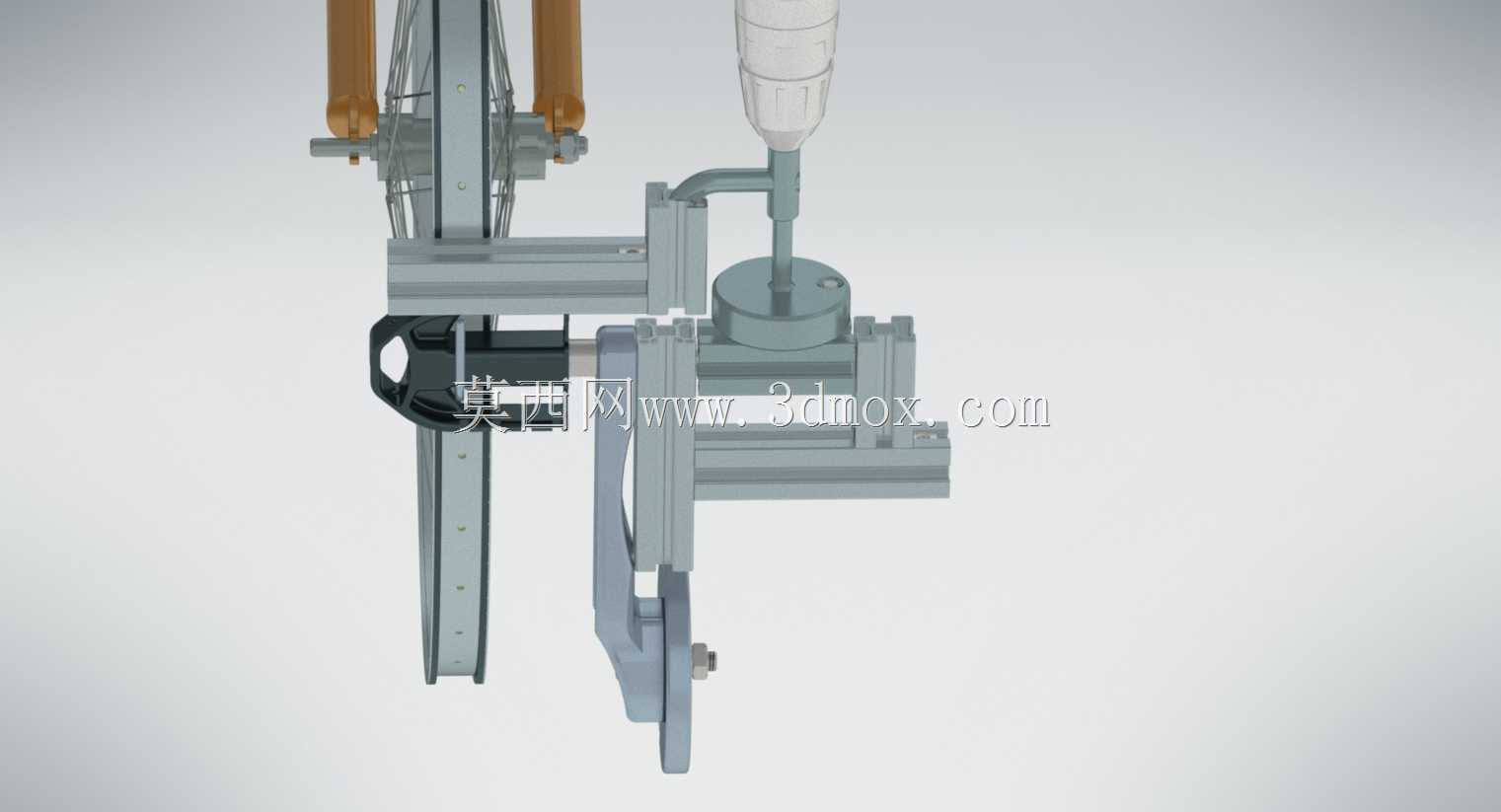

　　这套空间正弦驱动的二摆振荡传动机构，核心适配小流量往复泵、低幅振动试验台这类需要稳定周期性往复动力输出的场景，在小型流体输送、实验室振动测试工位中，能替代传统偏心轮传动，大幅降低传动过程中的刚性冲击。整套机构的动力输入侧设置了集成式电机安装支架，支架预留了标准伺服电机的安装孔位，安装面的平面度公差控制在0.02mm以内，保证动力输入的同轴度，避免运转过程中出现额外的径向载荷。动力从电机输出后传递到曲柄构件，曲柄与滑块之间采用圆柱形运动副连接，相比传统面接触移动副，圆柱副的接触面积更小，润滑维护周期更长，同时能补偿小范围的安装同轴度误差，不会因为加工装配的微小偏差出现卡滞问题。滑块通过平移运动副与摇臂构件连接，

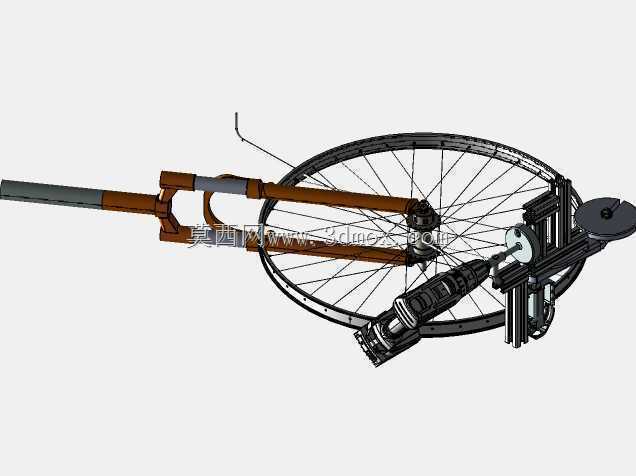

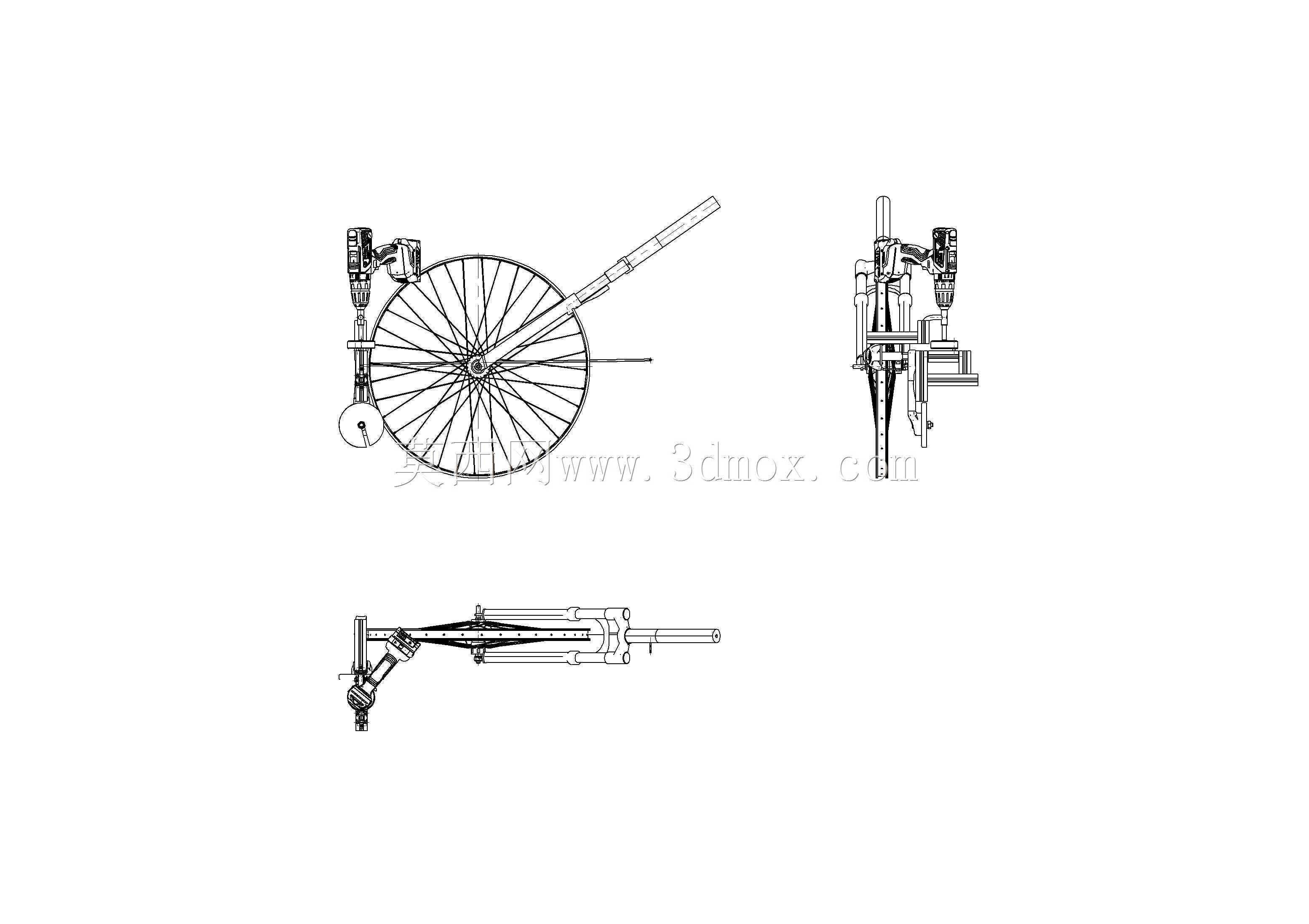

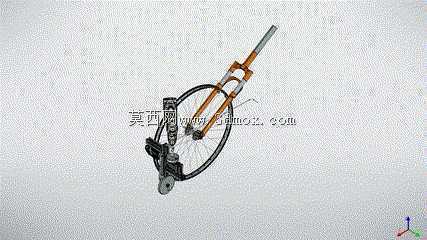

　　摇臂和摆锤之间采用旋转运动副衔接，整套运动副的配合间隙经过反复调校，空程回程间隙控制在0.1°以内，保证振荡输出的相位精度。机构的第二摆结构参考了自行车轮组的辐条式转盘设计，转盘通过前叉式固定支架完成安装，支架的两个支脚对称分布在转盘两侧，安装孔位间距适配常规工业铝型材的安装规格，不需要额外加工转接板就能直接固定在设备台架上。转盘中心穿装的刚性直杆是动力输出端，直杆沿转盘径向贯穿，杆端预留了与往复负载连接的销轴孔，能直接对接往复水泵的柱塞杆、振动台的负载安装板，不需要额外设计转接构件。整套机构的外轮廓安装边界控制在长320mm、宽180mm、高260mm范围内，安装底座预留了四个M8的固定螺栓孔，孔位呈矩形分布，横向间距240mm、

　　纵向间距120mm，适配多数小型工业设备的台架安装尺寸。设计过程中特意将所有运动副的润滑点设置在构件外侧，日常维护时不需要拆解机构外壳就能直接加注润滑脂，降低了后期运维的工作量。相比传统平面摆振机构，这套空间正弦驱动结构的输出运动曲线更接近标准正弦波形，加速度突变值比偏心轮机构低40%左右，运转时的振动噪音更小，适合对运行平稳性有要求的实验室设备、小型流体输送设备使用，在低功率工况下的传动效率能达到85%以上，长期连续运转的功耗比同参数传统结构低12%左右。
