带编码器步进电机驱动器PLDS880结构设计

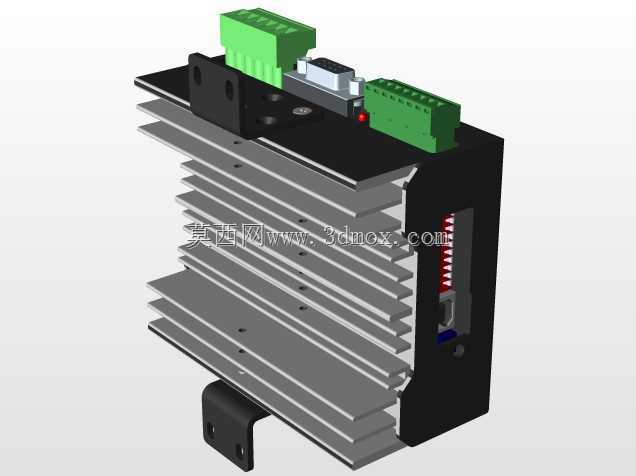

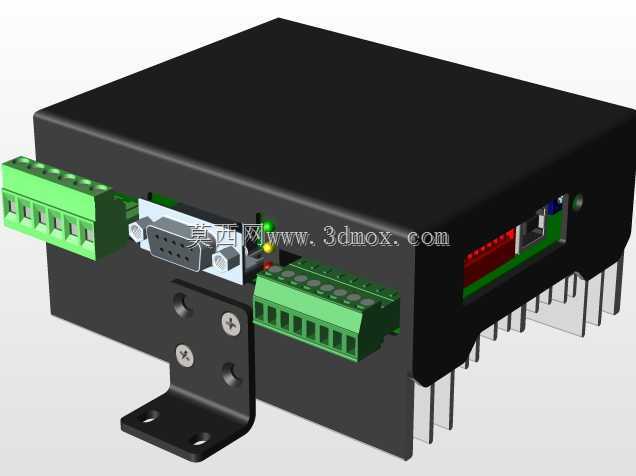

这款步进电机驱动装置的结构设计，完全围绕工业现场的实际安装与接线需求展开，外壳采用钣金折弯加表面喷塑处理，兼顾散热性能与电磁屏蔽能力，底部的L型安装支架预留了标准安装孔位，可直接固定在设备电控箱内的DIN导轨旁或是安装板平面上，安装孔的间距符合常规工控元件的安装规范，不需要额外制作转接板就能适配多数自动化设备的电控布局。从接口布局来看，装置两侧布置了大电流接线端子排，分别对应电源输入、电机绕组接线、编码器信号接线以及通用IO接口，端子采用绿色栅栏式结构，接线时不需要额外焊接冷压端子也能保证连接可靠性，大电流回路的端子间距满足电气安全爬电距离要求，避免现场潮湿多尘环境下出现打火短路问题。正面预留的DB型接口用于连接上位控制器或是调试设备，接口旁设置的状态指示灯可以直观反馈电源、运行、故障状态，现场调试人员不需要连接上位软件就能快速判断设备运行状态。装置内部的功率器件直接贴合外壳背部的散热齿结构，不需要额外加装散热风扇就能满足额定工况下的散热需求，避免风扇积灰带来的维护问题，适合长时间连续运行的工业场景。在实际应用中，这类带编码器反馈的步进驱动器多用于点位控制类自动化设备，比如非标自动化产线的送料机构、包装设备的拉膜机构、电子加工设备的移栽轴，相比普通开环步进驱动器，它可以通过编码器实时反馈电机转子位置，避免高速运行时出现丢步问题，定位精度可以满足多数中低端自动化设备的运动控制需求。设计时充分考虑了现场接线的操作空间，端子排与外壳边缘预留了足够的手指操作空间，接线时不需要拆除外壳就能完成所有线缆的连接与紧固，外壳的接缝处做了凹凸止口设计，可以阻挡大部分粉尘进入装置内部，适配车间多尘的使用环境。安装支架的折弯角度经过校核，固定后装置主体与安装面之间留有一定间隙，既可以保证背部散热齿的空气流通，也能避免安装面不平时外壳受力变形，影响内部电路板的固定可靠性。
