立方体拼装式玻璃水族承载支架结构

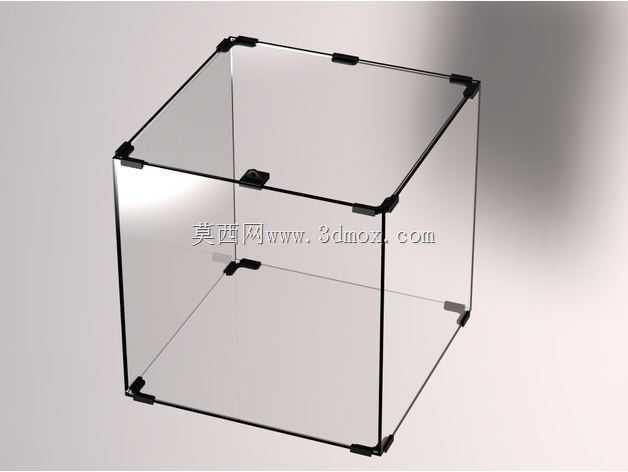

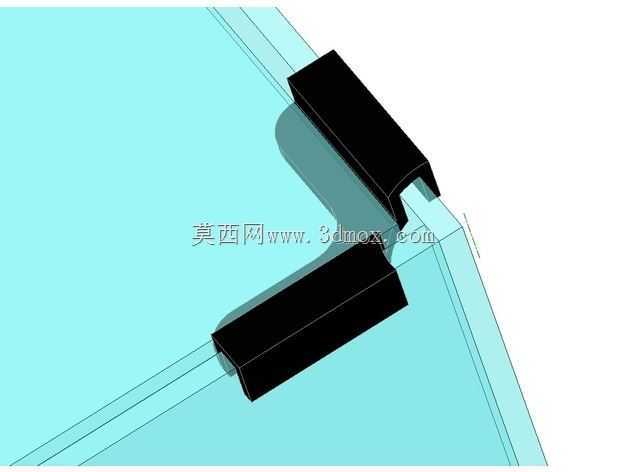

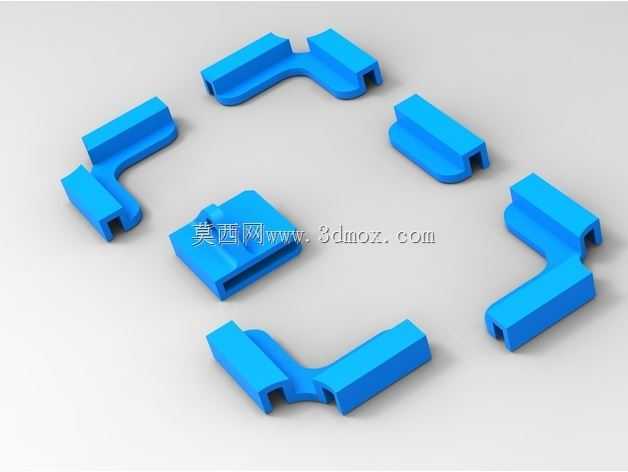

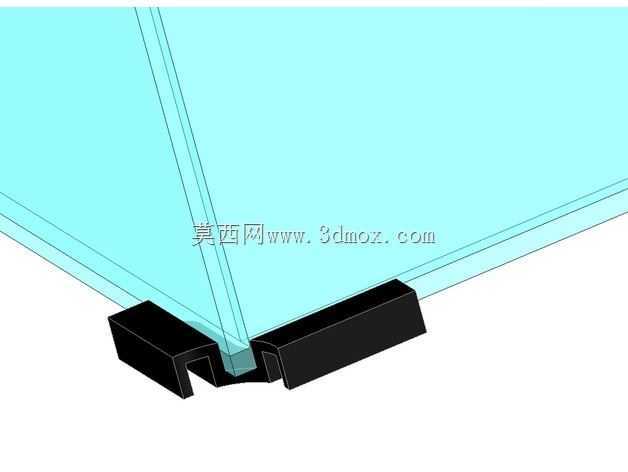

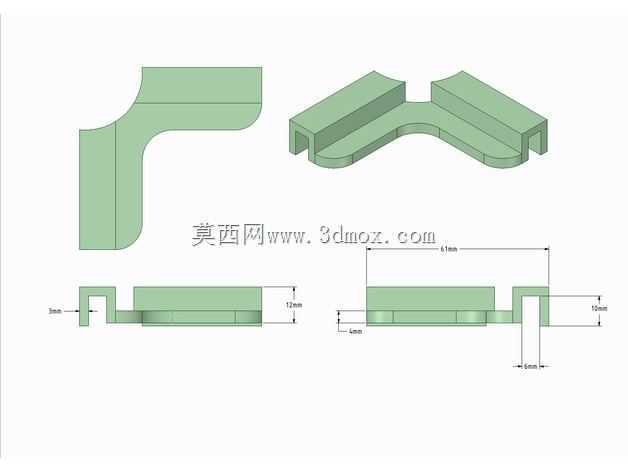

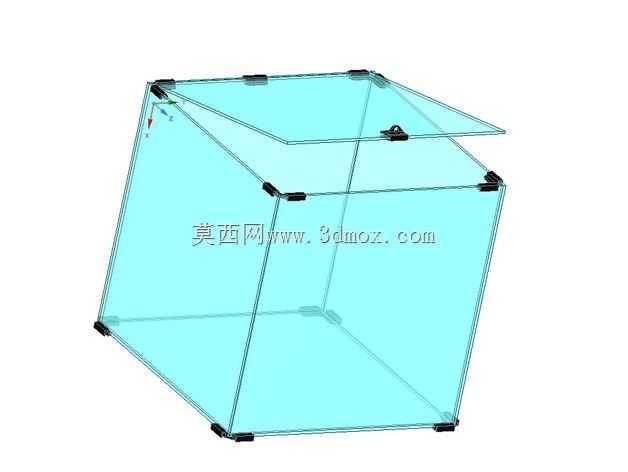

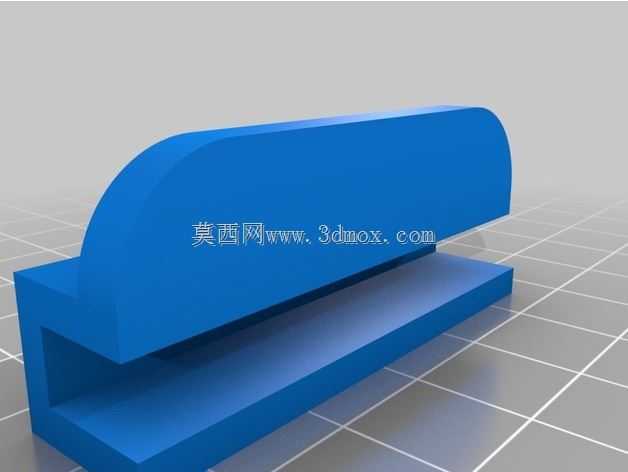

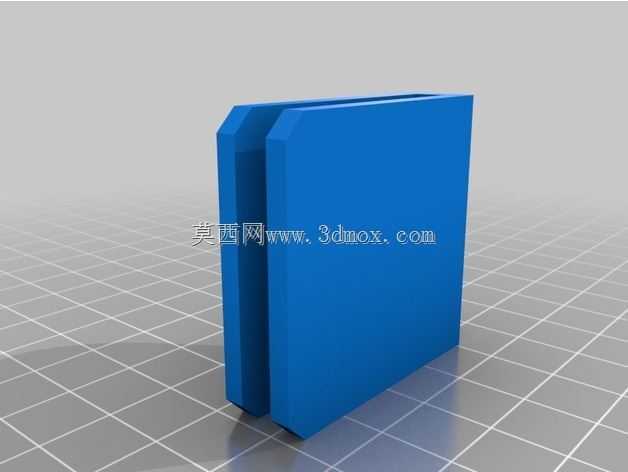

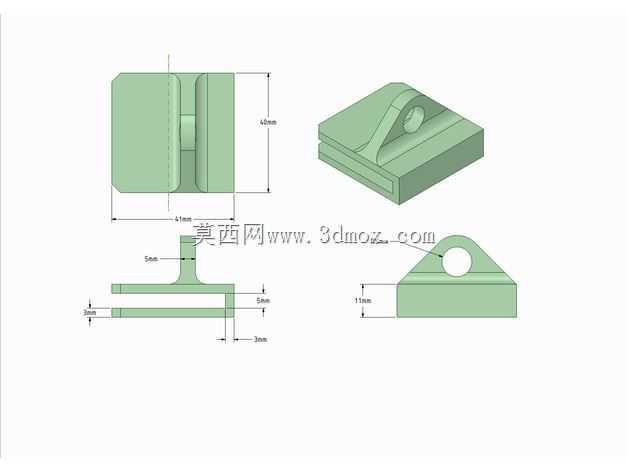

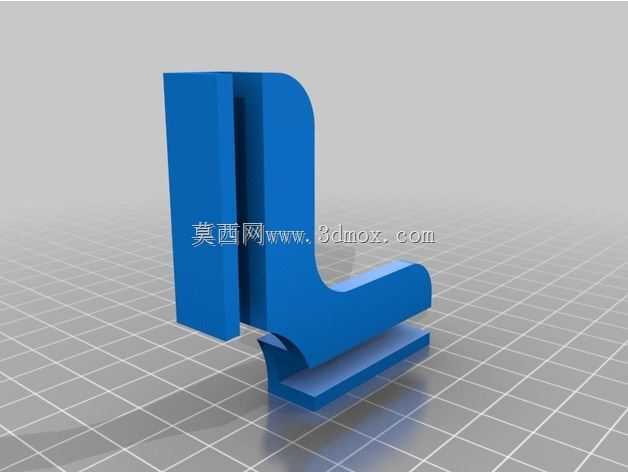

这款立方体玻璃承载框架，主要应用于商用及家用中小型水族场景，作为玻璃水族箱体的外部支撑与拼接固定结构，替代传统打胶粘接的一体式水族箱外框，解决玻璃板材拼接时的对位偏差、受力不均问题。从结构设计思路来看，框架采用边角包夹式固定方案，所有连接节点均设置在立方体的棱边交点位置，固定件直接卡合在相邻玻璃板材的接缝外侧，无需在玻璃表面打孔，避免玻璃钻孔带来的应力集中开裂风险，同时降低玻璃板材的加工精度要求，普通裁切的浮法玻璃即可完成拼装。框架的整体外形为正立方体结构，棱边固定件的截面尺寸控制在较小范围，不会过多遮挡玻璃的通透视野，安装时仅需将五块玻璃板材按照立方体的面位依次对位，将固定件卡入相邻玻璃的边角接缝处，依次锁紧所有边角固定件即可完成整体组装，无需额外辅助工装，单人即可完成全部安装流程。在功能特性上，框架的边角固定件采用内嵌缓冲垫层设计，卡合后可在玻璃与硬质固定件之间形成柔性缓冲层，抵消玻璃热胀冷缩产生的形变应力，同时避免安装过程中固定件硬接触刮花玻璃表面。框架的棱边固定件沿玻璃接缝通长布置？不，实际采用的是分段式边角固定，仅在立方体的8个顶点及棱边中点位置设置固定点位，在保证整体连接强度的前提下，尽可能减少框架结构对玻璃观赏面的遮挡，同时降低整体结构的自重。从安装边界来看，框架的内边缘尺寸与玻璃板材的外边缘尺寸采用小间隙配合设计，单边间隙控制在0.2mm以内，既保证玻璃板材可以顺利嵌入固定件的卡槽，又能避免间隙过大导致玻璃拼装后出现晃动错位。框架的底部固定件特意做了加厚处理，可均匀分散整箱水体的重量，避免底部玻璃因局部受力过大出现碎裂，同时底部固定件预留了微小的调平间隙，可配合薄垫片对整体框架进行水平度微调，适配不平整的放置台面。在实际使用场景中，这款框架不仅可以用于淡水水族箱的组装，也可适配海水缸的玻璃拼接需求，固定件表面做了耐腐涂层处理，可长期耐受潮湿环境及水体盐分的侵蚀，不会出现锈蚀脱落问题。相较于传统的一体式焊接金属框架，这种拼装式玻璃固定支架的零部件可全部拆分运输，大幅降低运输过程中的空间占用，同时零部件损坏后可单独更换对应位置的固定件，无需整体更换框架，降低后期维护成本。设计过程中特意对固定件的卡槽深度做了优化，卡槽深度刚好覆盖玻璃厚度的三分之一，既保证足够的卡合抱紧力，又不会因为卡槽过深导致玻璃安装时出现卡滞，拼装过程中无需使用额外的粘接剂，所有连接均为机械卡合固定，组装完成后即可使用，无需等待胶层固化，大幅缩短水族箱的组装周期。
