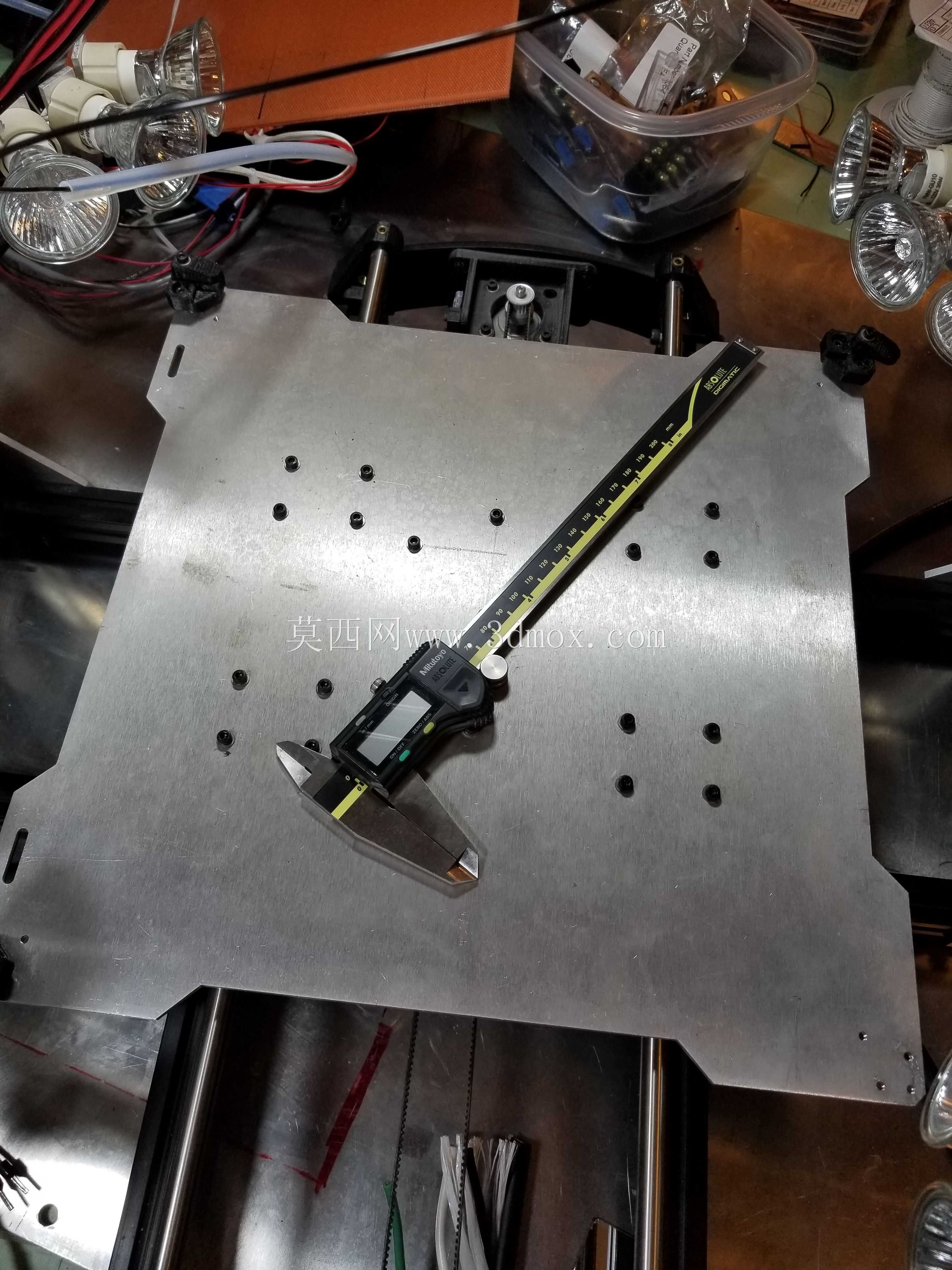

Lulzbot TAZ 5 3D打印机铝制床板结构

这款铝制床板是针对桌面级FDM 3D打印机高温挤出工况做的定制化结构件，核心适配Lulzbot TAZ 5机型的原有安装位，解决原厂板材在高温耗材打印场景下的热变形、皮带传动系统耐温不足的连带问题。在日常打印PEEK、PC这类需要100℃以上热床温度、挤出端温度突破250℃的高温耗材时，原厂配套的床板支撑结构长期处于高温辐射环境中，不仅自身平面度会随热循环次数增加逐步衰减，还会让临近的皮带传动组件长期处于超设计耐温阈值的工况，加速橡胶材质老化松弛，直接影响传动精度与打印件层纹一致性。设计阶段采用逆向测绘思路，完全匹配原有底板支架的背面安装接口，所有安装孔位的位置度公差控制在0.1mm以内，不需要对原有设备的机架、Z轴升降组件做任何打孔、切削类改造，直接替换原有床板即可完成装配。床板本体选用6061铝合金板材加工，平面度经过铣削加工后控制在0.05mm/全幅范围内，相比原厂板材的热变形量降低70%以上，即使热床长期稳定在120℃工作温度，全幅面的平面度波动也不会超过0.1mm，能有效避免打印首层附着力不均、边角翘曲的问题。板面上预留的多组安装孔，除了匹配原厂热床、调平组件的固定位，还额外预留了拓展安装孔位，可兼容不同尺寸的柔性打印平台、玻璃面板固定，也能满足用户加装自动调平传感器、保温棉层的安装需求。安装边界完全遵循原有设备的运动行程范围，床板的外轮廓做了切角避让处理，不会在X、Y轴运动过程中与机架两侧的皮带张紧结构、电机安装座发生运动干涉，Z轴方向的安装高度与原厂床板保持一致，替换后不需要重新调整Z轴限位开关的触发位置，也不会改变原有打印幅面的有效行程。从实际使用场景来看，这款铝床板不仅能满足高温耗材打印的长期稳定性需求，金属材质的导热均匀性也优于原厂复合板材，热床表面的温度差能控制在3℃以内，进一步提升大尺寸打印件的首层成型成功率，同时金属材质的抗刮耐磨性能更好，长期使用铲取打印件也不容易在表面留下凹痕，能长期保持平台平面度，减少日常维护中平台校准的频次。
