航空模拟器用节气门体注塑模具结构

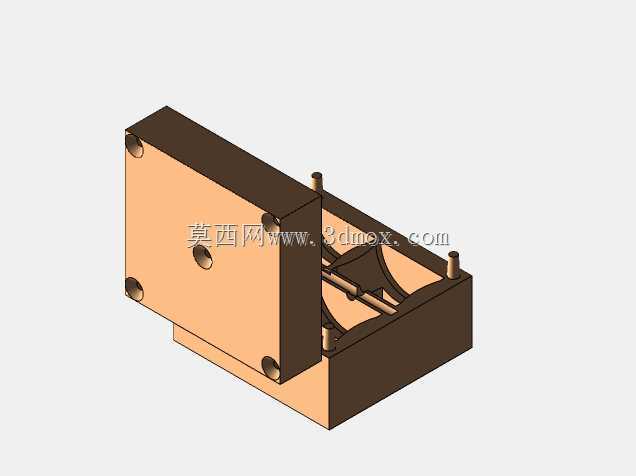

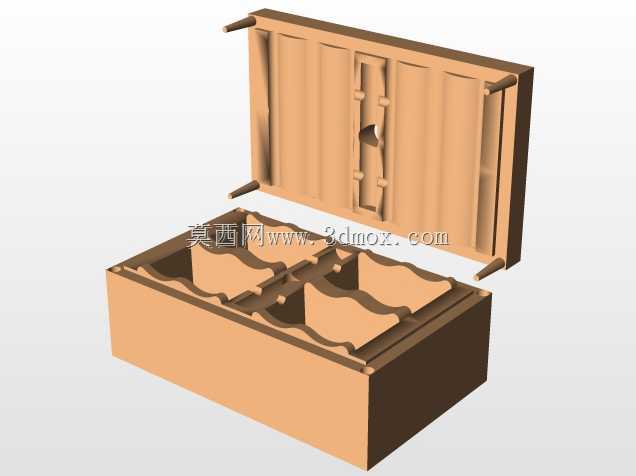

这套模具面向航空及飞行模拟器的节气门体部件量产需求开发，适配3D打印快速制模与小批量注塑生产的双重工艺路径，核心服务于飞行模拟设备的操纵系统核心部件制造环节。飞行模拟器的节气门操纵组件需要兼顾操作手感一致性、部件耐磨度与外观还原度，模具设计阶段首先围绕节气门体的多腔排布做了分型优化，从展示的开模状态可以看到，模具采用多层型腔布局，单模次可成型多组节气门体配套结构件，有效平衡小批量生产的效率与制造成本。

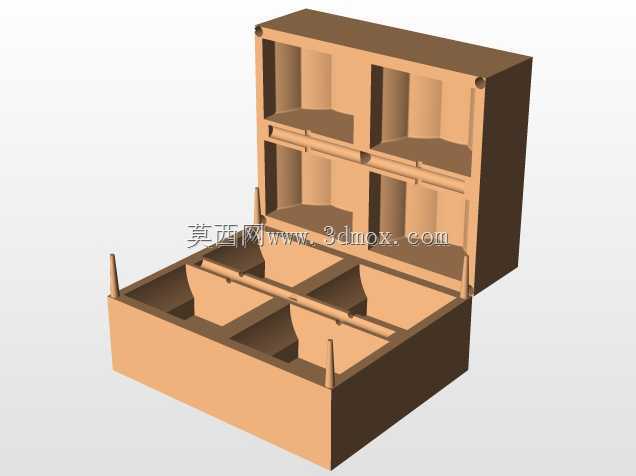

从结构设计逻辑来看，模具分型面完全贴合节气门体的复杂曲面轮廓，针对部件上的操纵杆安装位、档位标识槽、侧边卡扣结构都做了独立的镶件拆分，既方便3D打印制模时的支撑去除与后处理，也能在注塑生产时降低局部缺陷的修复成本。模腔周边设计了精准的定位止口，合模时可保证上下模、侧抽芯结构的对位精度控制在0.1mm以内，避免成型件出现飞边、错位等影响装配精度的问题。配套的小型收纳模盒结构与节气门体主体模具同步开发，可直接成型用于部件周转、存储的配套塑料盒体，减少后续生产环节的配套采购成本。

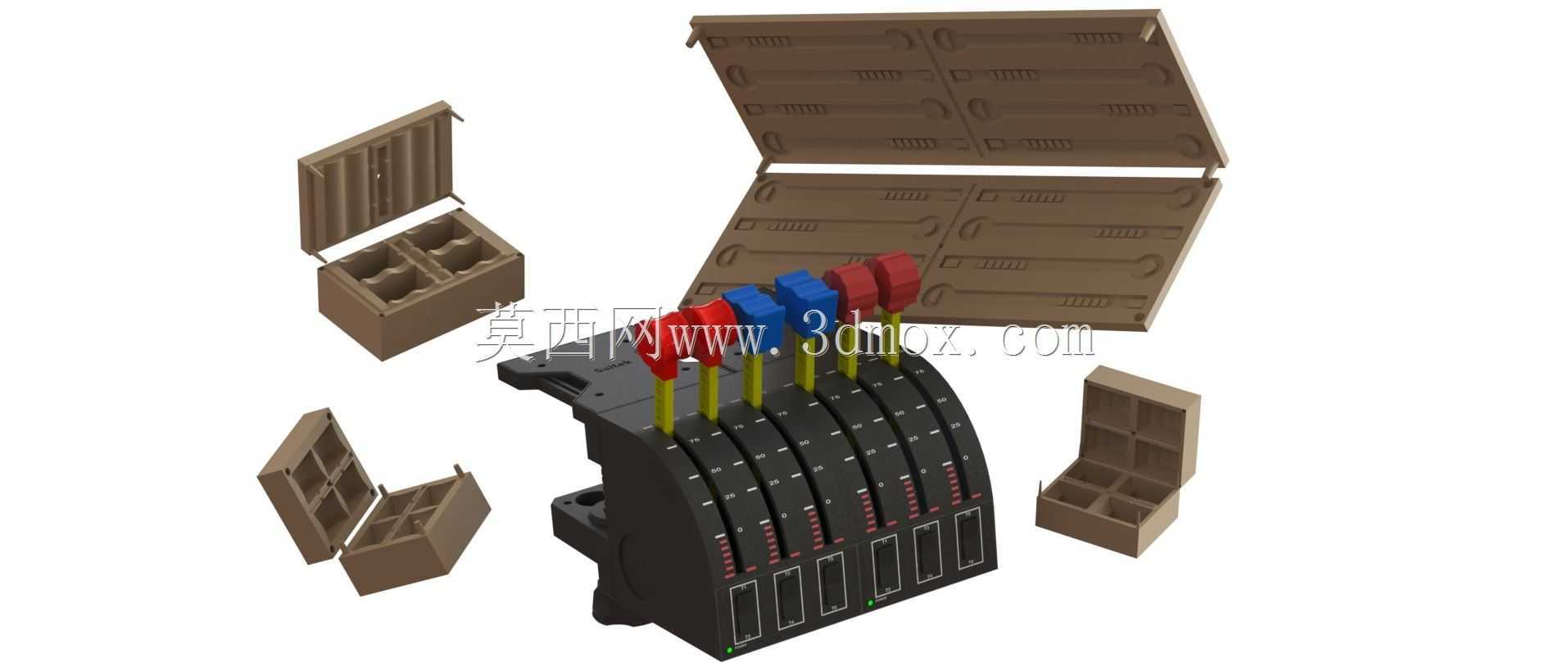

安装边界方面，整套模具的外形尺寸适配常规桌面级3D打印机的成型仓尺寸，同时也可直接装夹在小型立式注塑机的模架上，无需额外做模架改装。模具的浇口位置设置在节气门体的非外观面侧边，进胶过程不会在操纵面、标识面留下浇口痕迹，成型后仅需简单修剪即可进入后续装配环节。针对节气门体上不同颜色的操纵按键结构，模具预留了后续嵌件注塑或者二次装配的定位槽，可直接将预制的红、蓝等不同色按键嵌件放入模腔后一体成型，保证按键与主体的连接强度，避免模拟器长期反复操作出现按键脱落的问题。

实际生产验证中，这套模具成型的节气门体部件尺寸精度可满足模拟器操纵机构的装配公差要求，操纵杆的安装孔位同轴度偏差不超过0.05mm，档位槽的位置精度可保证操纵时的档位清晰手感，部件表面粗糙度可达到Ra1.6，无需额外抛光处理即可直接做表面哑光喷涂，还原真实航空器节气门的外观质感。模具的冷却流道采用随形设计，贴合模腔的曲面走向，3D打印制作时可一体成型流道结构，注塑生产时的冷却周期比传统机加工模具缩短15%左右，有效提升小批量生产的周转效率。针对3D打印模具的耐磨需求，模腔表面可做简单的渗树脂处理，即可满足数百次小批量注塑的生产寿命，完全覆盖飞行模拟器小批量定制、迭代改款的生产需求，无需投入高额的钢制模具开模成本。
