氧传感器底部外壳3D打印注塑模具结构

这套模具结构面向氧传感器底部外壳的小批量试制场景，适配车用氧传感器下端壳体的成型需求，这类壳体是氧传感器装配在汽车排气系统上的核心承载部件，需要耐受排气端的高低温交变、振动冲击，同时要为内部传感芯体提供密封防护的安装空间，因此成型后的塑件尺寸精度、壁厚均匀性直接影响后续传感器的装配可靠性与使用寿命。

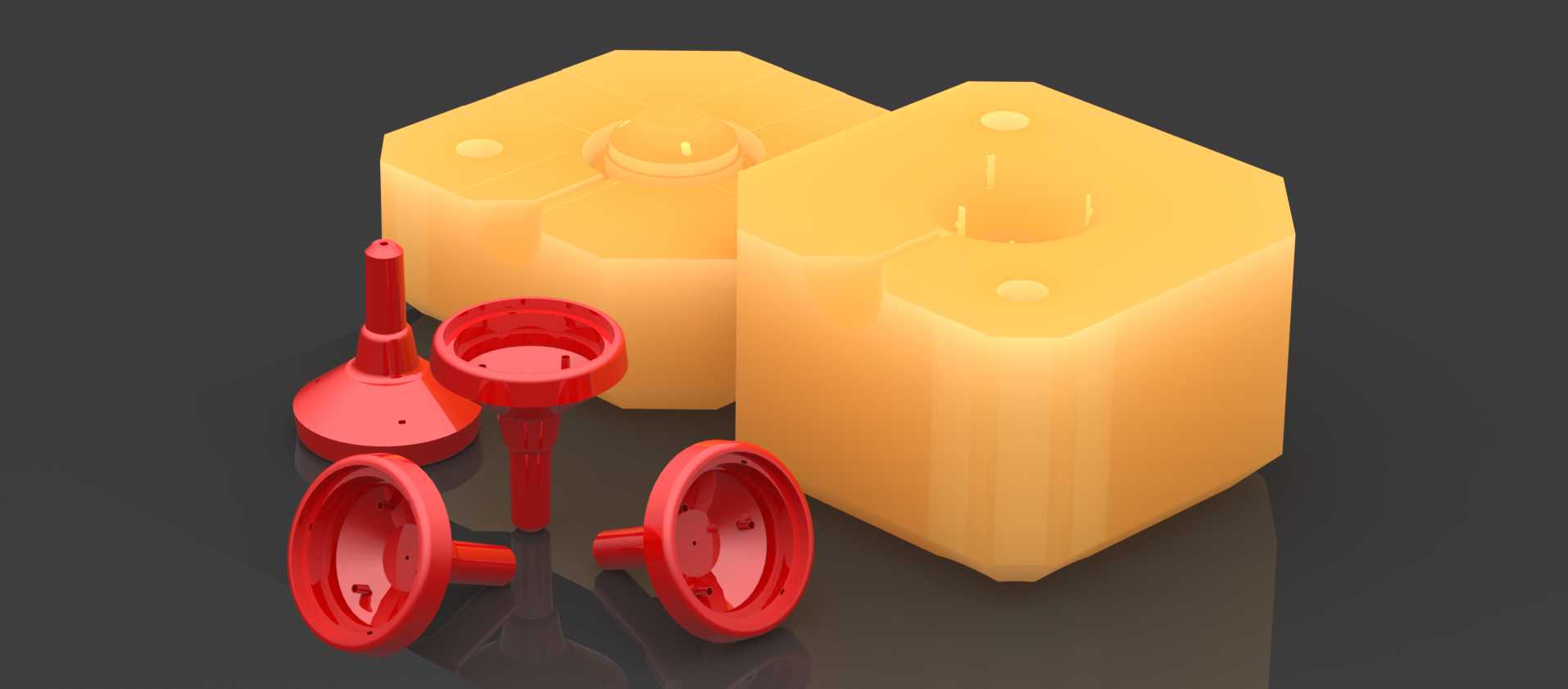

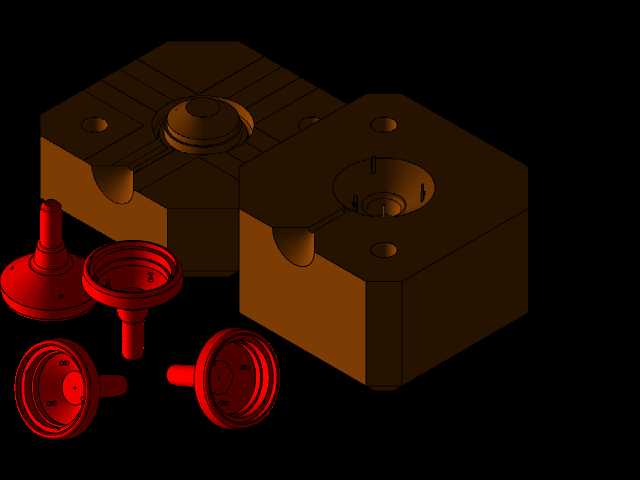

从结构设计逻辑来看，模具采用哈夫块式的分型结构，两个六边形的成型模仁对应壳体的外部轮廓，模仁上预留的小凸台用于成型壳体上的安装定位孔，避免后续二次打孔带来的位置偏差。拆分的哈夫结构能够在开模时顺利脱出带侧凹的壳体外轮廓，不需要额外设计复杂的侧向抽芯机构，适配3D打印快速制模的工艺特性，减少模具加工的工序环节，缩短试制周期。配套的红色成型部件分别对应壳体的内部型腔成型镶件、浇口套结构与顶出辅助件，其中型腔镶件的曲面轮廓完全贴合氧传感器底部外壳的内部流道与安装卡槽结构，保证成型后壳体内部的安装位能够直接适配传感芯体的装配尺寸，不需要后续大量修配。

在安装边界与尺寸适配层面，模仁的六边形外形是为了适配标准小型台钳的装夹尺寸，不需要额外定制模架就可以直接装夹在小型注塑设备或者手动压模工装台上，适合实验室或者小批量打样场景使用。模仁合模后的分型面贴合精度控制在0.02mm以内，避免3D打印模具常见的飞边问题，浇口位置设置在壳体的非装配端面，成型后去除浇口不会影响壳体的装配密封面。设计过程中针对3D打印模具的材料特性，在模仁的棱角位置都做了0.3mm的圆角过渡，避免打印过程中出现应力集中导致的模仁开裂，同时也能减少成型塑件的应力集中问题，提升塑件的结构强度。

实际使用过程中，这套模具可以适配常见的低熔点注塑材料，比如PP、ABS等试制用塑料，也可以用于浇注聚氨酯类的密封样件，完成氧传感器外壳的样件功能验证，不需要开制昂贵的钢模，大幅降低前期研发阶段的成本投入。模仁上的定位孔与导柱结构做了一体化设计，3D打印一次成型，不需要额外装配导柱导套，合模时依靠两个模仁上的凹凸定位结构就能保证型腔的同轴度，避免错模导致的塑件壁厚不均问题。针对氧传感器外壳需要的密封槽结构，模仁上对应的凸起结构做了0.1mm的尺寸余量补偿，抵消3D打印过程中的材料收缩率，保证成型后的密封槽尺寸能够适配标准密封圈的装配要求，满足后续传感器的气密性测试标准。
