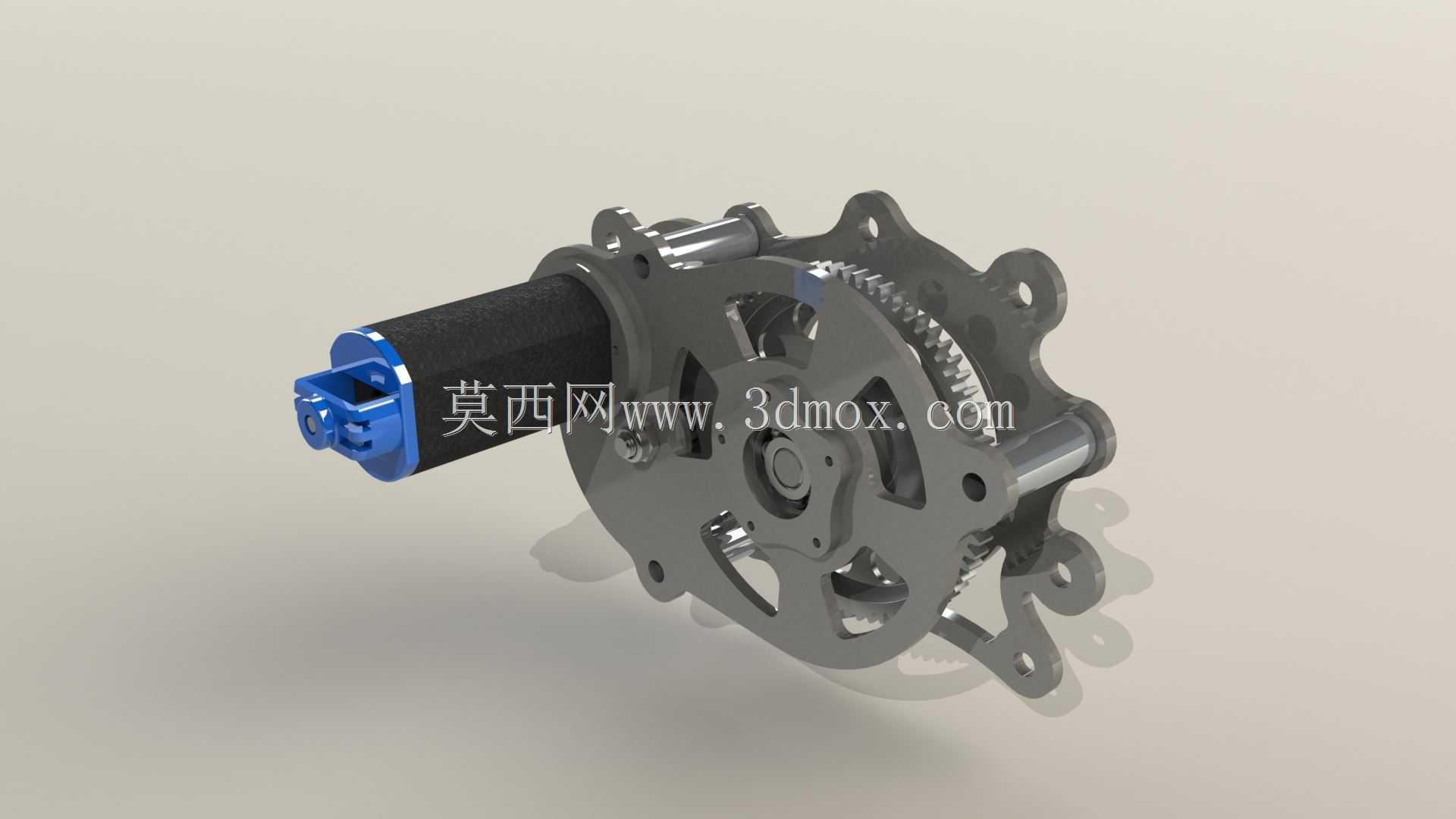

小排量汽车电动起动机构三维结构

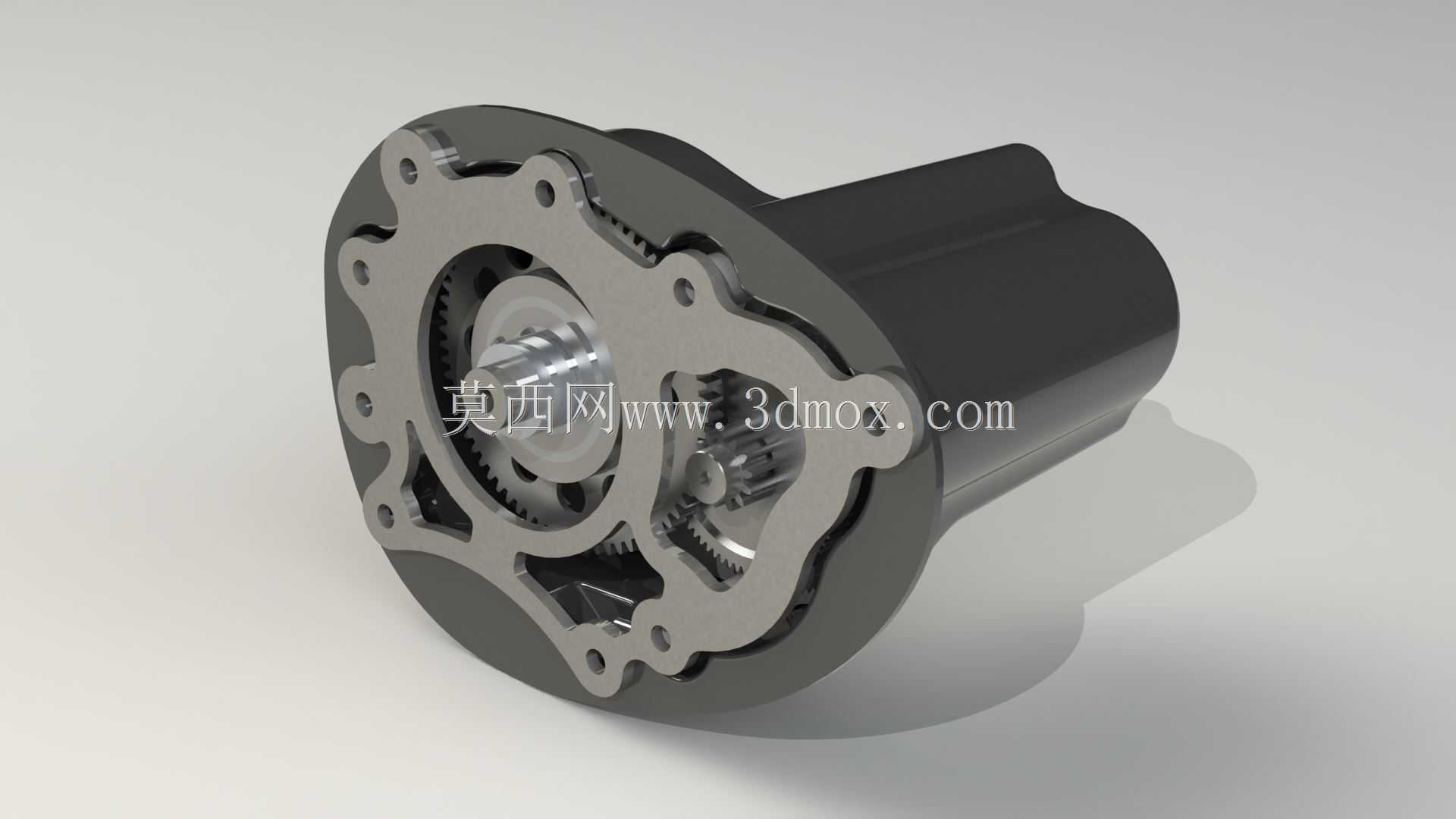

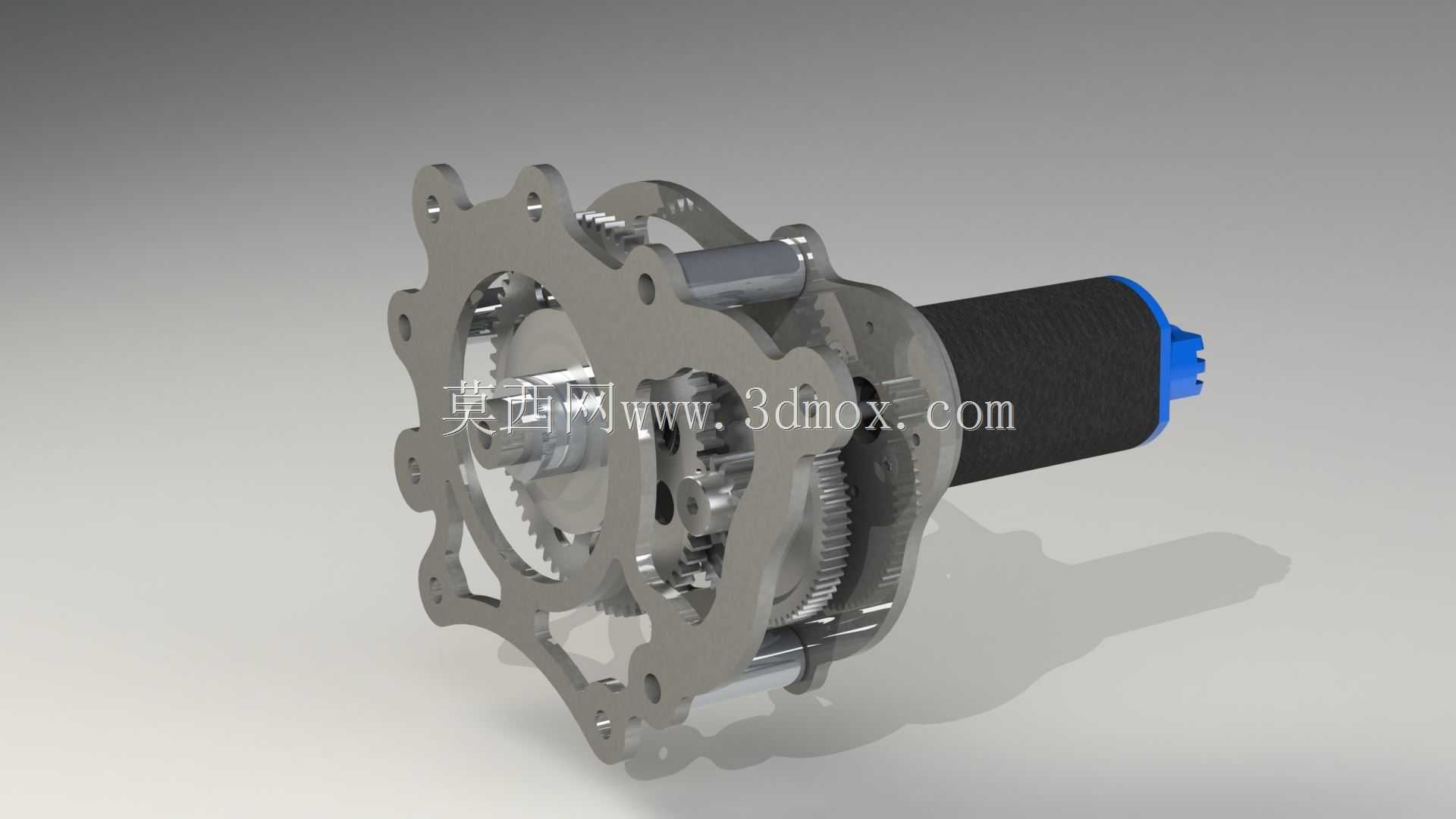

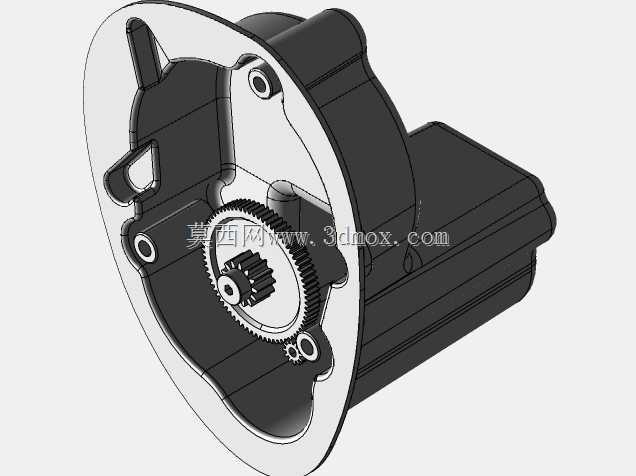

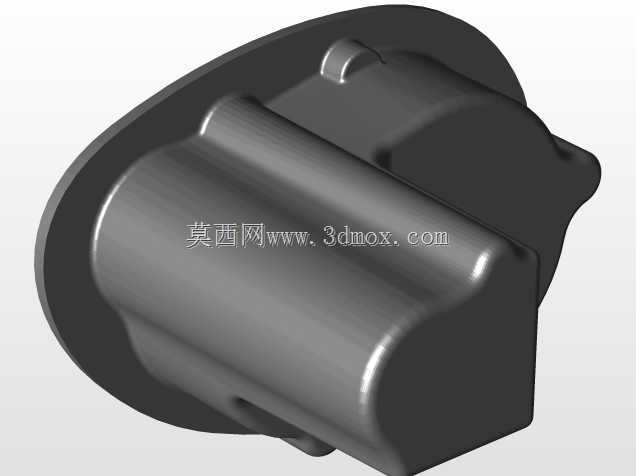

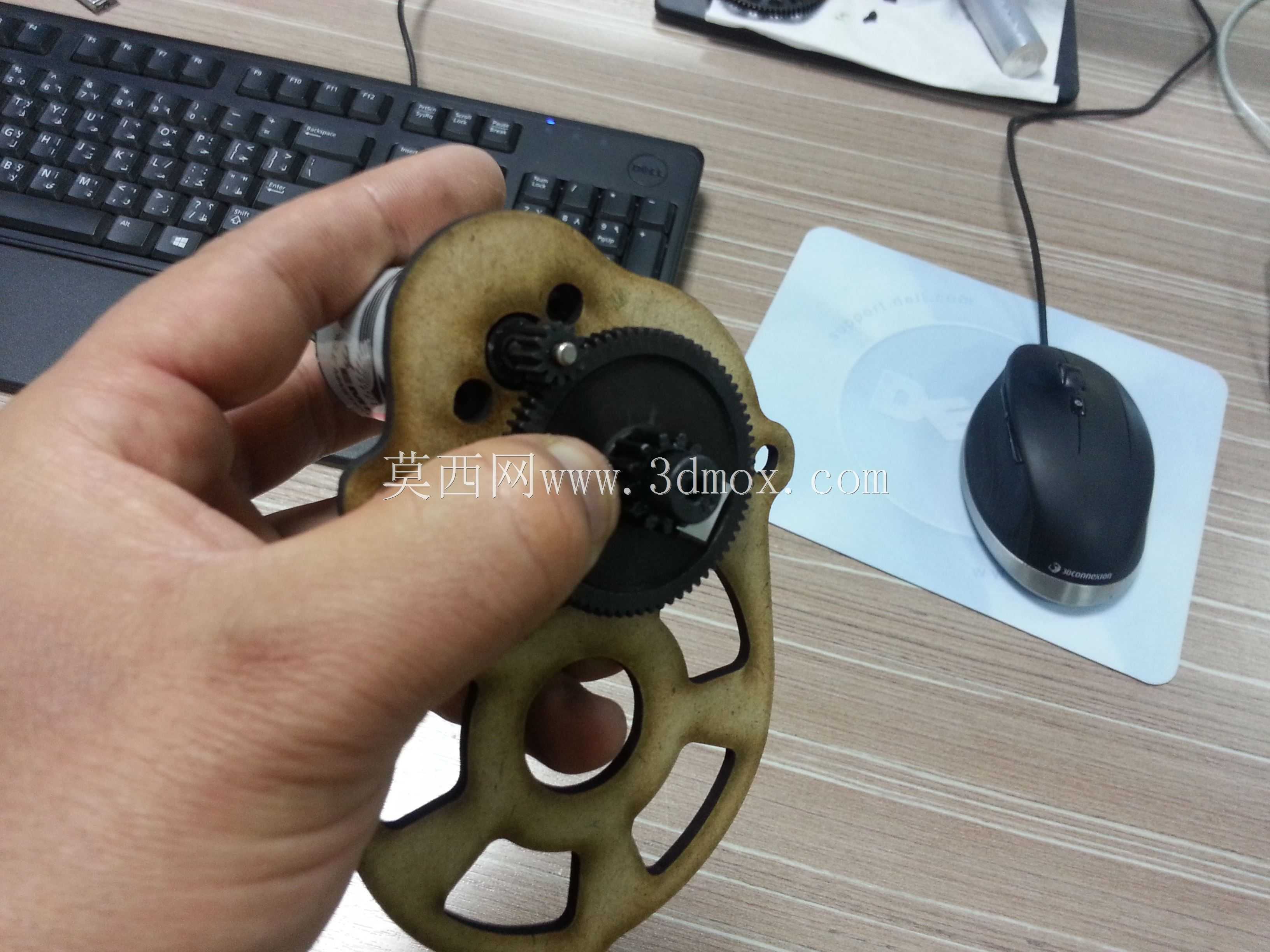

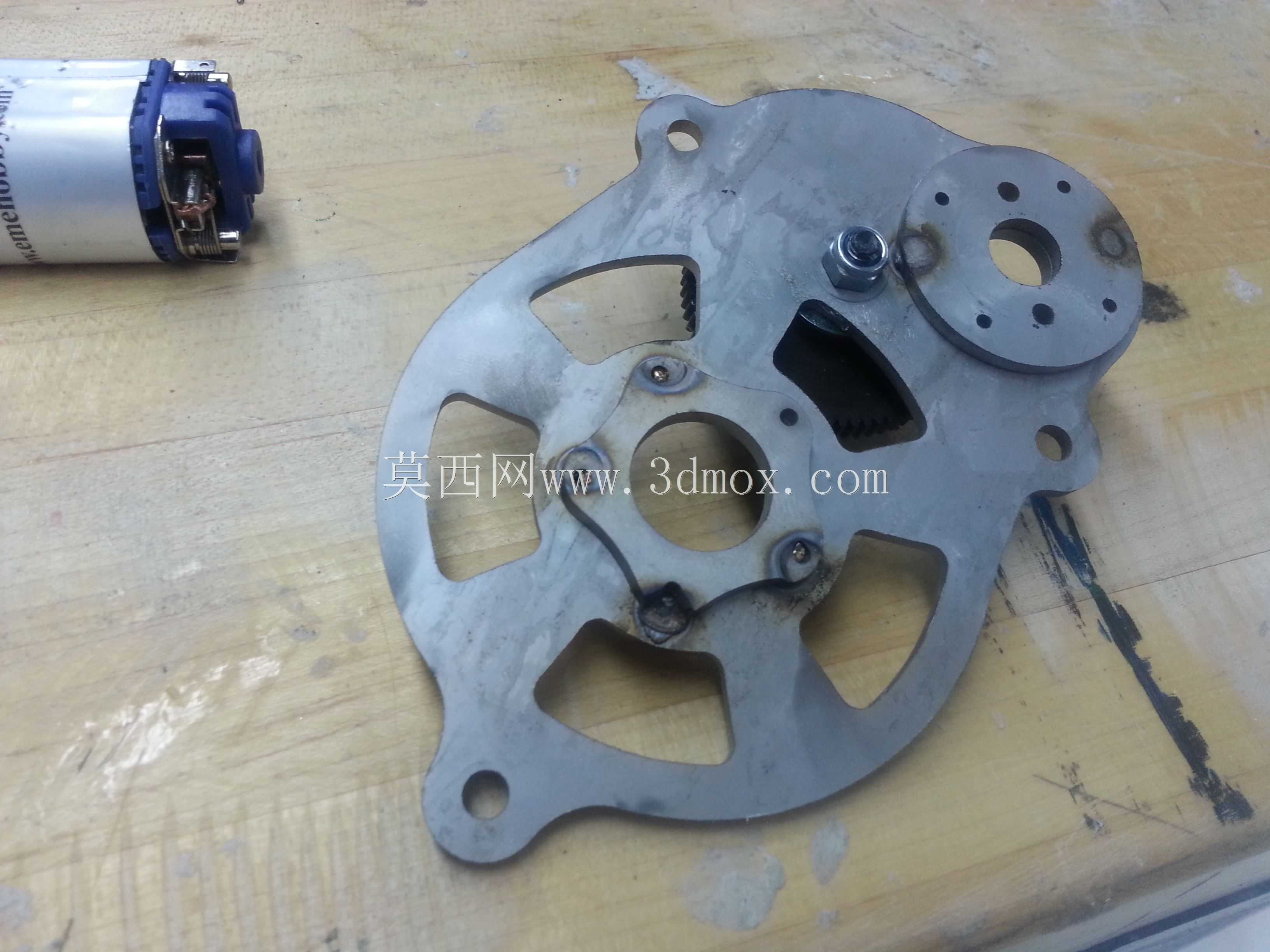

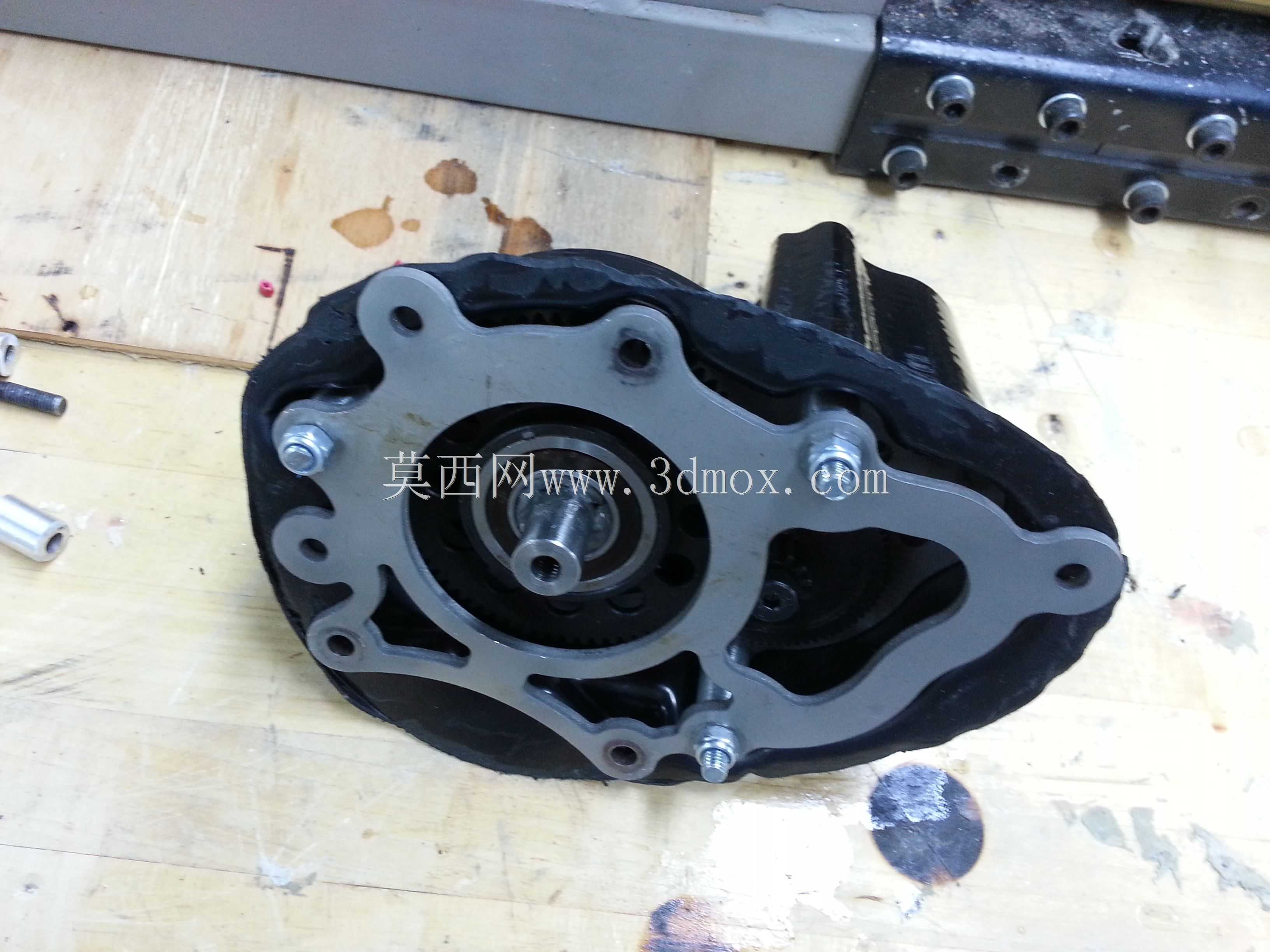

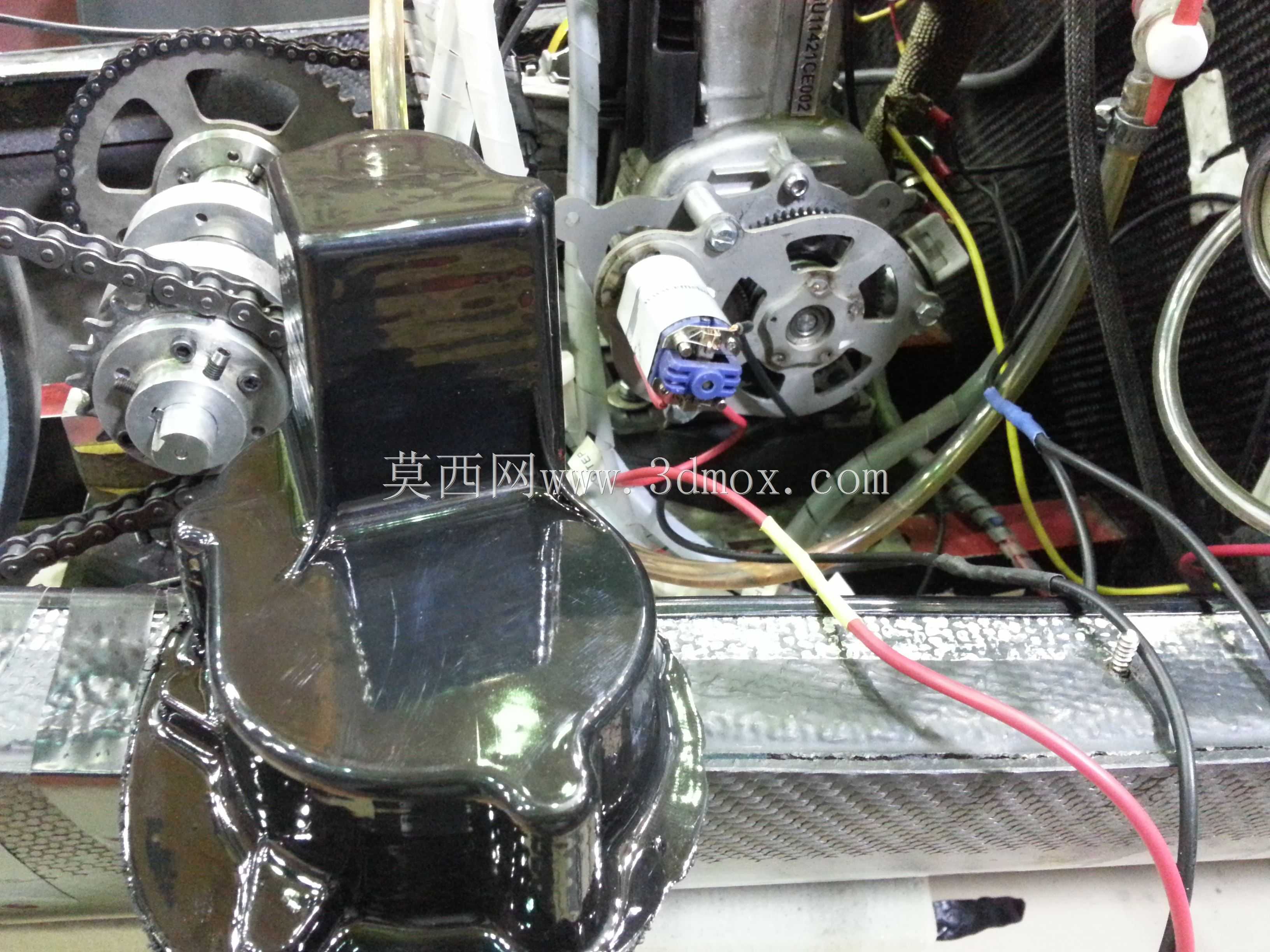

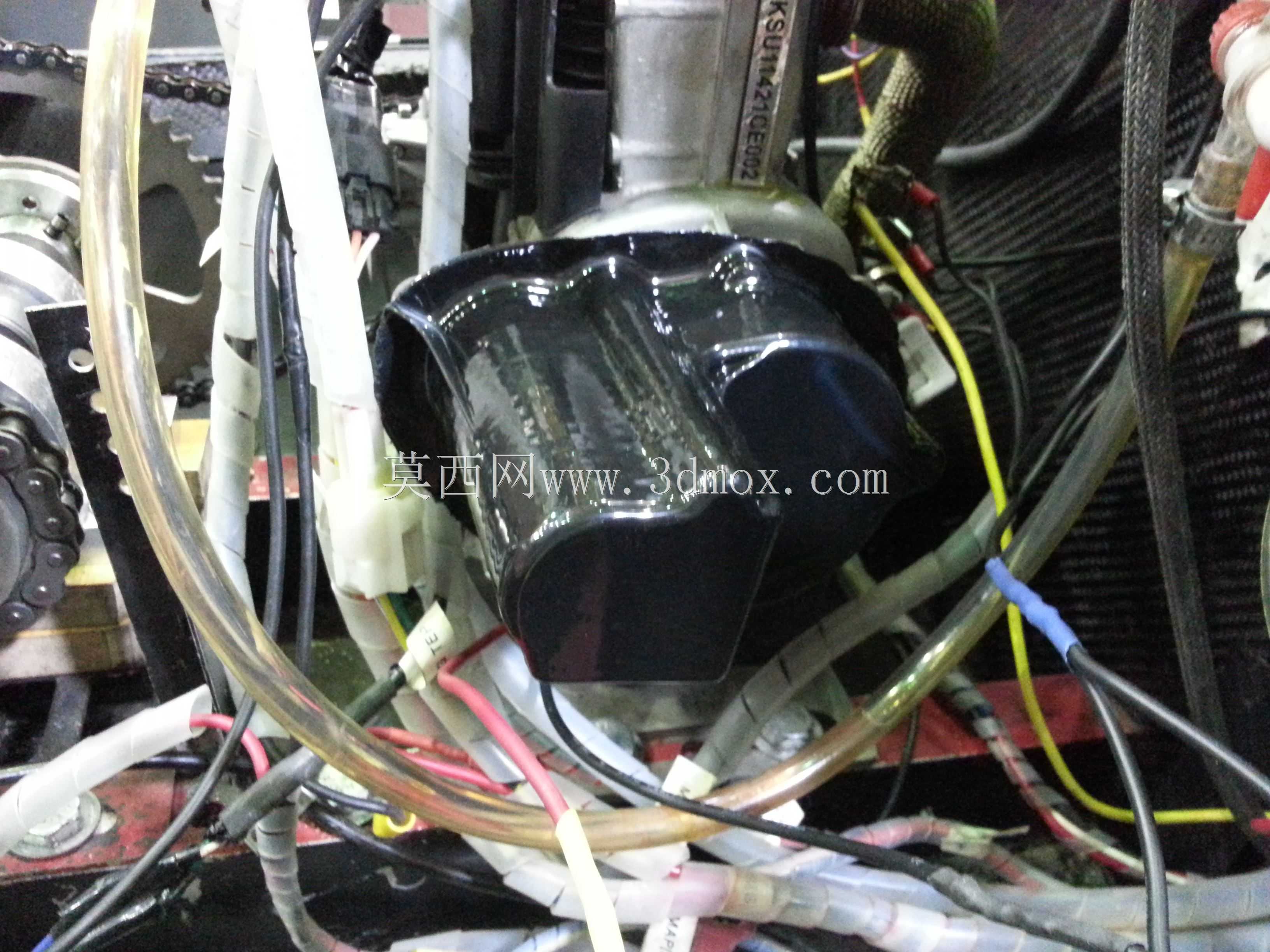

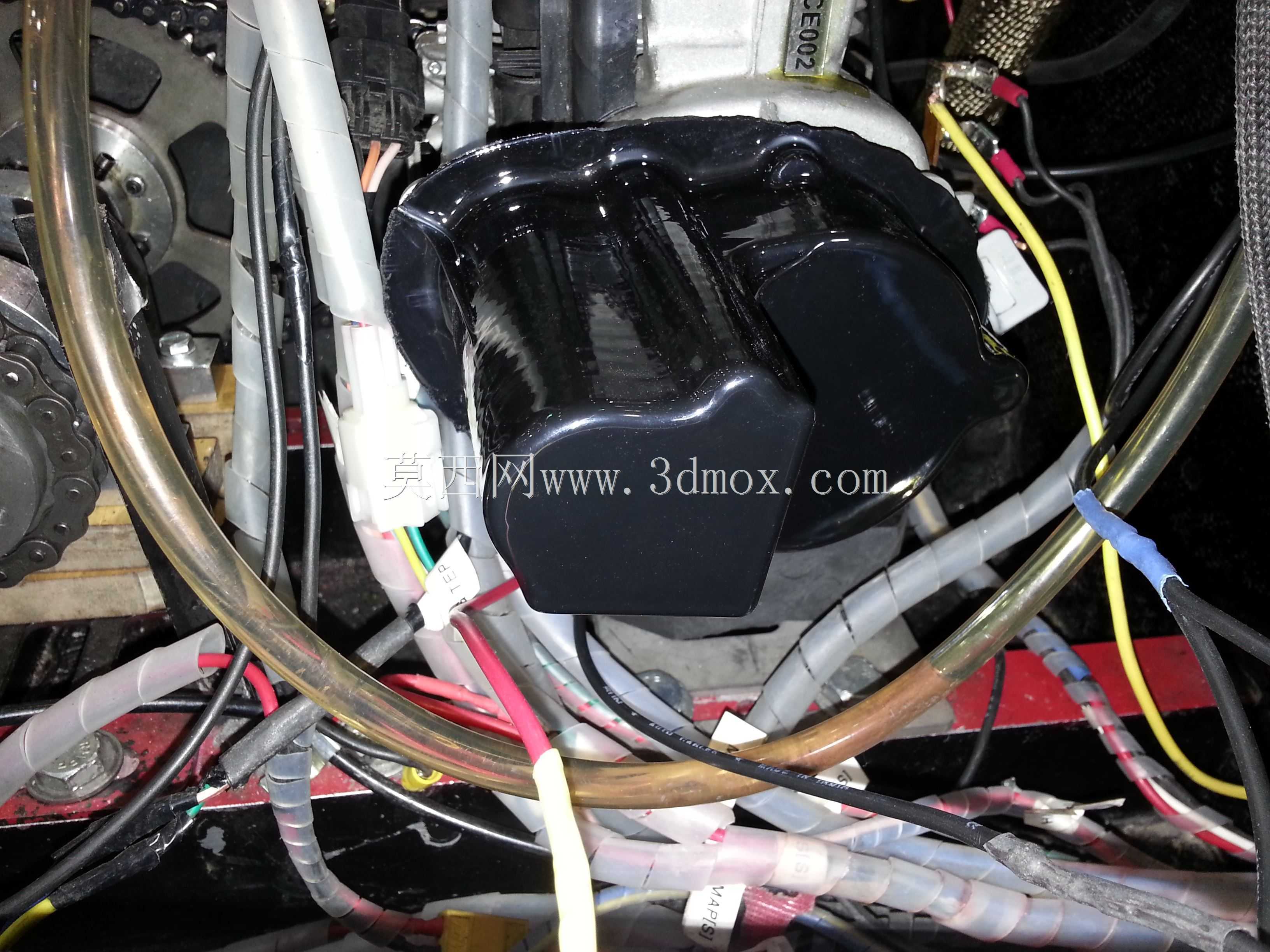

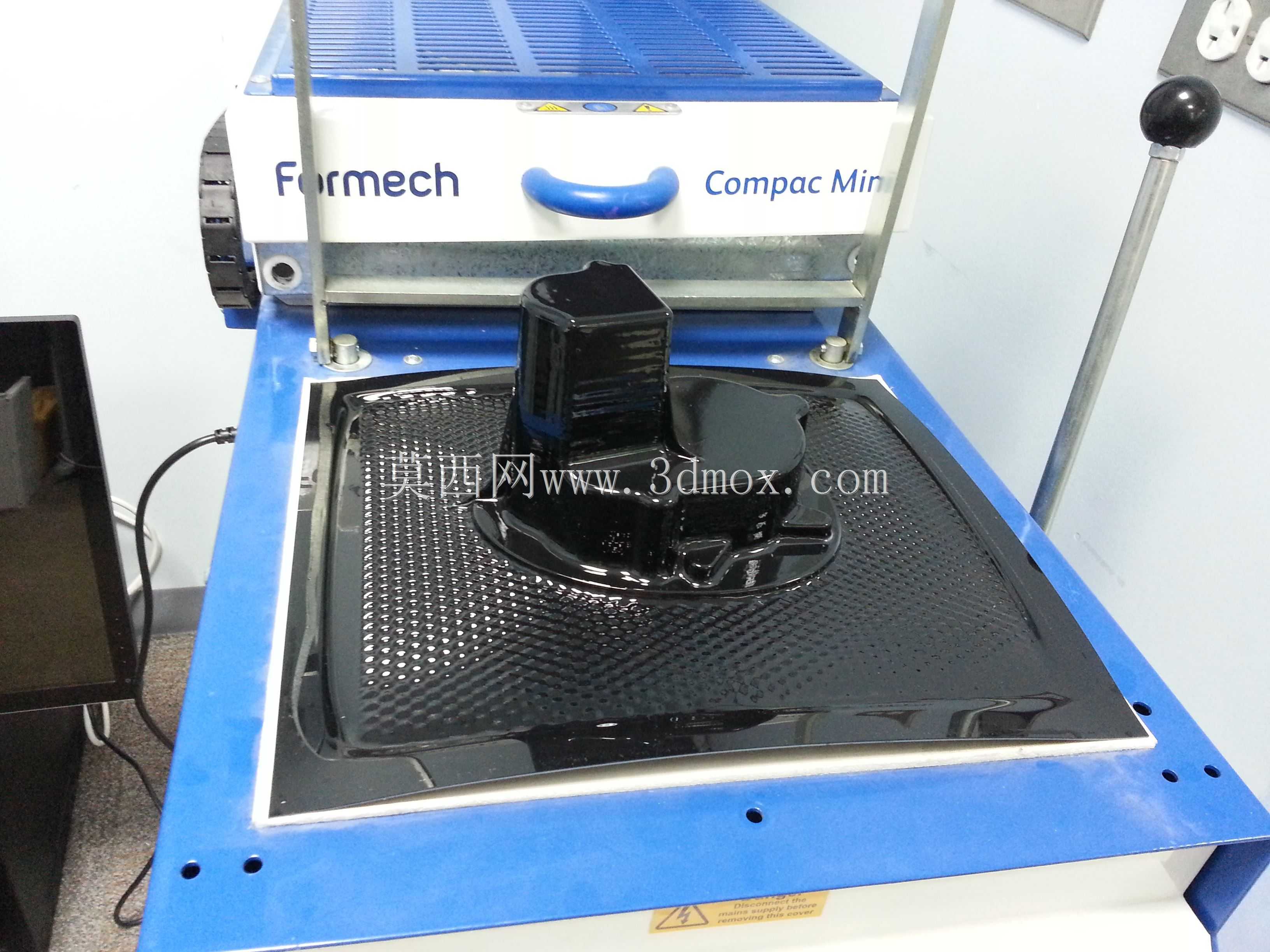

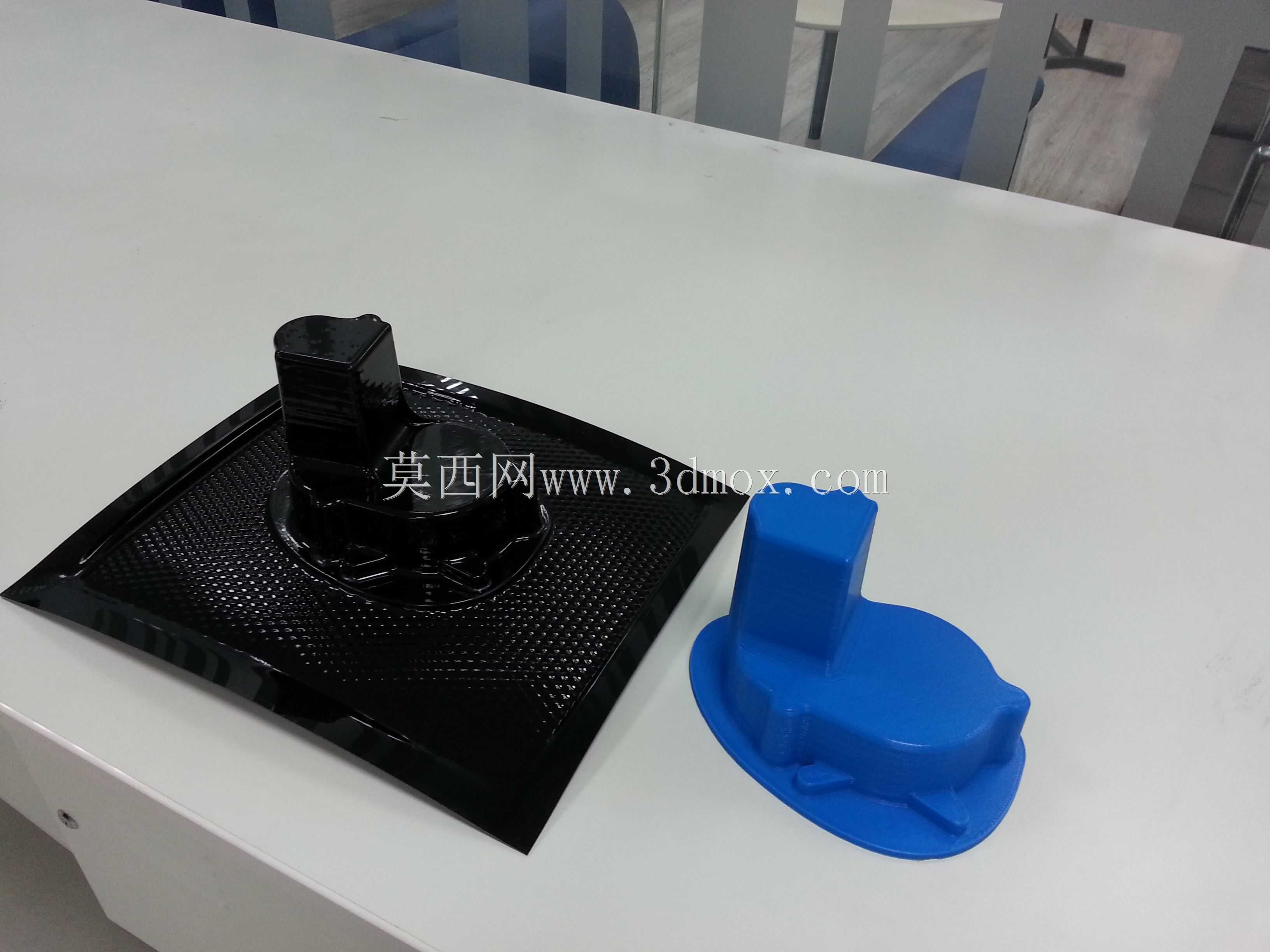

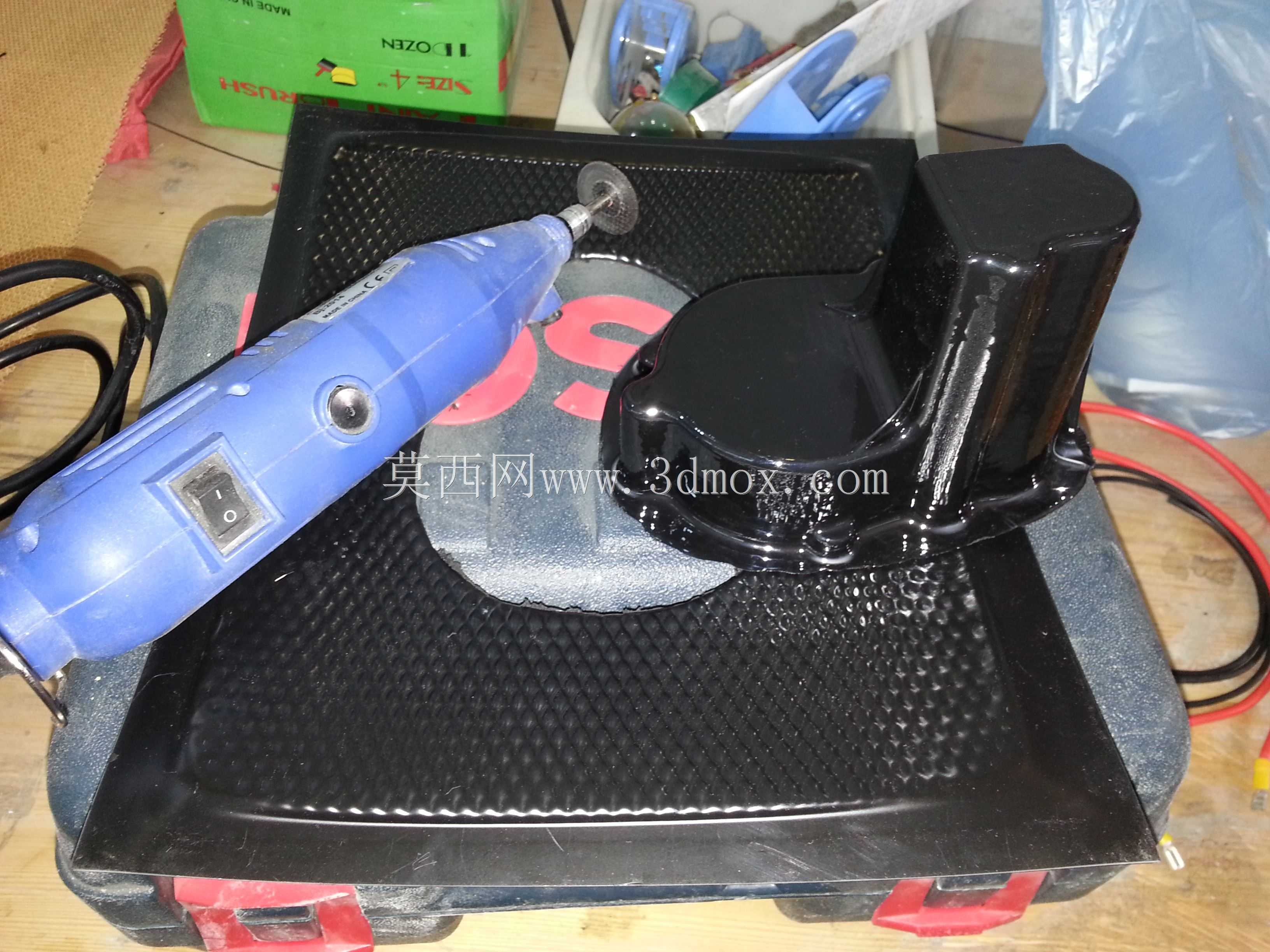

这款电动起动机构主要适配小排量燃油动力单元，常见于微型代步车辆、小型通用动力设备的启动场景，核心作用是通过电力驱动输出初始扭矩，带动动力单元曲轴越过压缩上止点，完成整机点火启动的初始动作，替代传统人力启动结构，大幅降低操作强度，提升低温环境下的启动成功率。从结构设计来看，该机构采用行星轮系减速结构，输入端连接直流驱动单元的电枢轴，通过太阳轮输入动力，经多组行星齿轮分流扭矩后，由行星架输出端啮合动力单元飞轮齿圈，在有限的径向安装空间内实现大减速比传动，既可以放大驱动电机的输出扭矩，又能匹配驱动电机高转速、低扭矩的输出特性，避免电机直驱带来的体积过大、电流过载问题。壳体部分采用一体化压铸成型的法兰安装结构，法兰端面预留多组均匀分布的安装孔位，可直接贴合动力单元的启动机安装基面，定位止口的尺寸公差控制在过渡配合区间，保证安装后输出齿轮与飞轮齿圈的啮合间隙处于合理范围，既不会因间隙过大出现打齿冲击，也不会因间隙过小出现卡滞、磨损加剧的问题。输出端的驱动齿轮采用滑移啮合设计，启动时在电磁机构的推动下沿轴向滑出，与飞轮齿圈完成啮合，动力单元启动完成后，齿轮在复位弹簧作用下退回初始位置，避免被高速运转的飞轮反拖造成电机超速损坏。内部传动齿轮均采用斜齿修形设计，啮合重合度更高，传动过程中的冲击噪音更小，齿面经过硬化处理，可承受启动瞬间的大扭矩冲击载荷，满足频繁启动的工况使用寿命要求。从安装边界来看，该机构的轴向总长度控制在紧凑区间，可适配小排量动力单元周边狭窄的布置空间，壳体外部的散热筋结构既可以提升壳体刚性，又能在连续启动工况下辅助散发电机与传动部分产生的热量，避免绕组过热烧毁。在实际选型匹配过程中，需要重点核对法兰安装孔的分布直径、定位止口尺寸、输出齿轮的模数与齿数，同时匹配驱动电机的额定电压与功率参数，保证与目标动力单元的飞轮齿圈参数完全适配，避免出现啮合错位、扭矩不足无法启动的问题。建模过程中对内部齿轮的啮合间隙、轴向滑移行程、轴承配合位的公差都做了完整还原，可直接用于启动机的结构改进、安装干涉校核以及维修拆解参考，也可作为小排量动力单元附件布置的配套模型使用，帮助设计人员快速完成动力舱的布局校验，减少实物试装的迭代次数。
